Für moderne Strafverfolgungs- und Feldaufzeichnungsgeräte ist eine zuverlässige Positionierung mehr als nur eine Annehmlichkeit – sie kann sich direkt auf die Rückverfolgbarkeit von Beweismitteln und die Betriebssicherheit auswirken.Qianmuentwickelt dieBody-Cam-GPS-Antenneals GNSS-Keramikantenne in Industriequalität für am Körper getragene Kameras, Beweiserfassungsterminals, Streifenausrüstung und andere anspruchsvolle mobile Geräte. Seine GPS-, BeiDou-, GLONASS- und Galileo-Kompatibilität, sein RHCP-Design und seine robuste Keramikstruktur sind darauf ausgelegt, einen stabilen Satellitenempfang in anspruchsvollen Umgebungen aufrechtzuerhalten.
Eine GPS-Antenne in einer am Körper getragenen Kamera muss Hindernissen des menschlichen Körpers, kompakten Gerätestrukturen, Metallabschirmungen, Mobilfunk-HF-Modulen, Batterien und sich ändernden Außenbedingungen standhalten. Eine geeignete GNSS-Antenne benötigt daher mehr als den einfachen Satellitenempfang. In diesem Artikel wird erläutert, wie der Keramikantennenaufbau, die Zirkularpolarisation, die Kontrolle von HF-Interferenzen, Materialien für einen breiten Temperaturbereich und die korrekte Installation zu einer stabilen Positionierung beitragen. Außerdem werden Keramik- und flexible FPC-Antennentechnologien verglichen und wichtige Auswahl- und Installationsüberlegungen für Hersteller professioneller Körperkameras dargelegt.
Inhaltsverzeichnis
- Was ist eine Body-Cam-GPS-Antenne?
- Warum ist die GPS-Leistung bei am Körper getragenen Kameras wichtig?
- Welche Leistungsfaktoren sollten Käufer bewerten?
- Keramische GPS-Antenne vs. FPC-Antenne
- Wichtige technische Spezifikationen
- Wie sollte eine GPS-Antenne installiert werden?
- Typische Anwendungen
- FAQ
- Abschluss
Was ist eine Body-Cam-GPS-Antenne?
Eine Body-Cam-GPS-Antenne ist eine spezielle GNSS-Empfangskomponente, die zur Erfassung von Satellitennavigationssignalen für am Körper getragene Kameras und tragbare Beweisaufnahmeterminals entwickelt wurde. Im Gegensatz zu einer Allzweck-GPS-Antenne muss sie in einem kompakten Gehäuse betrieben werden und gleichzeitig Körperbehinderungen, elektronische Störungen, Bewegungen und wechselnde Außenumgebungen bewältigen.

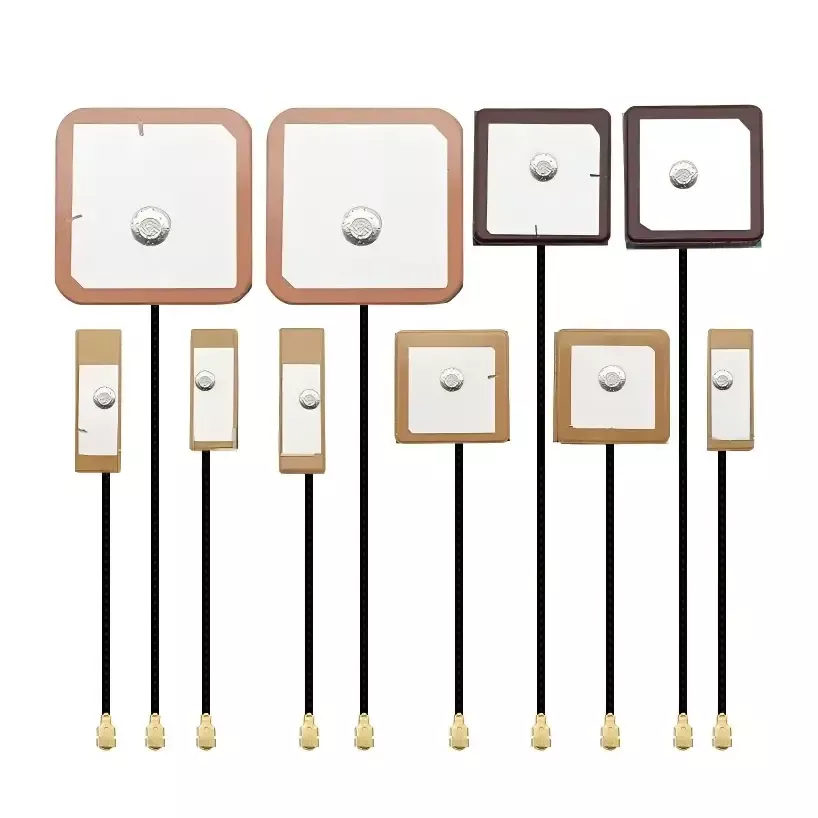

Die Lösung von Qianmu nutzt eine hochdielektrische Keramik-Patchstruktur und rechtszirkulare Polarisation (RHCP). Das Design unterstützt GPS L1 bei 1575,42 MHz und BeiDou B1 bei 1561 MHz, während die Kompatibilität mit den wichtigsten Satellitennavigationssystemen professionelle Positionierungsanwendungen sowohl auf nationalen als auch auf internationalen Märkten unterstützen kann.
Die Antenne empfängt Satellitensignale und leitet das optimierte HF-Signal an den Positionierungs-Chipsatz weiter. Das Gerät kann dann Standort-, Geschwindigkeits-, Zeit- und Höheninformationen berechnen und Standortdaten mit aufgezeichneten Audio- und Videodaten verknüpfen. Dadurch entsteht eine praktische Verbindung zwischen aufgezeichneten Inhalten und dem Ort, an dem ein Ereignis stattgefunden hat.
Warum ist die GPS-Leistung bei am Körper getragenen Kameras wichtig?
Am Körper getragene Kameras werden häufig beim Gehen, Laufen, Wenden, Betreten von Gebäuden oder beim Bedienen von Fahrzeugen eingesetzt. Diese Bewegungen erzeugen eine schwierigere HF-Umgebung, als sie normalerweise bei einem stationären GPS-Empfänger auftritt.
Eine stabile Positionierung kann mehrere praktische Vorteile bieten:
- Nachweisrückverfolgbarkeit:Standortinformationen können mit aufgezeichnetem Filmmaterial und Betriebsereignissen verknüpft werden.
- Kontinuierliche Flugbahnaufzeichnungen:Ein zuverlässiger Satellitenempfang trägt dazu bei, Lücken bei der Bewegungsverfolgung zu reduzieren.
- Betriebsbewusstsein:Außendienstteams können bei mobilen Einsätzen zuverlässigere Standortinformationen erhalten.
- Reduzierter Positionierungsdrift:Eine bessere Antennenleistung kann dazu beitragen, instabile Standortmessungen zu begrenzen, die durch schwache oder reflektierte Signale verursacht werden.
- Globaler Einsatz:Die Multisystem-GNSS-Kompatibilität ist nützlich für Geräte, die für verschiedene geografische Märkte bestimmt sind.
Für Hersteller sollte die Antennenauswahl daher bereits in den frühen Phasen des Body-Cam-Designs berücksichtigt werden und nicht als abschließende Aufgabe bei der Komponentenauswahl behandelt werden.
Welche Leistungsfaktoren sollten Käufer bewerten?
1. Kompatibilität mit Satellitensystemen
Professionelle Körperkameras können in verschiedenen Ländern und Betriebsumgebungen eingesetzt werden. Die Unterstützung von GPS und BeiDou bei gleichzeitiger Unterstützung von GLONASS und Galileo kann eine größere Flexibilität bei der Entwicklung von Geräten für inländische und ausländische Märkte bieten.
2. Zirkularpolarisation
GNSS-Satellitensignale weisen zirkulare Polarisationseigenschaften auf. Eine RHCP-Antenne ist auf diese Signaleigenschaft abgestimmt und kann dazu beitragen, die Auswirkungen bestimmter reflektierter und falsch polarisierter Signale zu reduzieren. Dies ist besonders nützlich in der Nähe von Gebäuden, Fahrzeugen, Metallkonstruktionen und anderen reflektierenden Oberflächen.
3. Widerstandsfähigkeit gegen HF-Störungen
Eine moderne Körperkamera kann 4G/5G-Kommunikationsmodule, WLAN, Prozessoren, Batterien und andere elektronische Schaltkreise enthalten. Diese Komponenten können eine elektrisch komplexe Umgebung schaffen. Eine Antennenanpassung und eine entsprechende physische Trennung können dazu beitragen, unerwünschte HF-Einkopplungen zu reduzieren und die Positionierungsstabilität zu verbessern.
4. Umweltzuverlässigkeit
Professionelle Geräte können Sommerhitze, Winterkälte, Vibrationen, Stößen, Feuchtigkeit und längerem Betrieb im Freien ausgesetzt sein. Das industrielle Keramikdesign von Qianmu ist für einen Betriebstemperaturbereich von -40 °C bis +75 °C spezifiziert und unterstützt Anwendungen, bei denen Verbraucherkomponenten möglicherweise keinen ausreichenden Umweltspielraum bieten.
5. Mechanische Haltbarkeit
Am Körper getragene Geräte unterliegen wiederholten Bewegungen und körperlicher Handhabung. Eine starre Keramikantennenstruktur kann in Anwendungen, bei denen mechanische Haltbarkeit Priorität hat, eine bessere Dimensionsstabilität bieten als eine flexible Struktur.
Keramische GPS-Antenne vs. FPC-Antenne
Sowohl Keramik- als auch FPC-Antennentechnologien können nützlich sein, ihre Eigenschaften sind jedoch unterschiedlich. Die richtige Wahl hängt von der Produktstruktur, dem verfügbaren Platz, den Umgebungsbedingungen, der erforderlichen Positionierungsleistung und der Zielanwendung ab.
| Vergleichsfaktor | Qianmu-Keramikantenne | Standard-FPC-GPS-Antenne |
|---|---|---|
| Kernmaterial | Industrielle Hochtemperatur-Sinterkeramik | Flexible PI-Folie |
| Signalempfang | Entwickelt für die Erfassung starker Satellitensignale | Geeignet für kompakte Allzweckanwendungen |
| Polarisation | RHCP | Hängt vom Antennendesign ab |
| Betriebstemperatur | -40°C bis +75°C | Hängt vom jeweiligen Modell ab |
| Mechanische Struktur | Starre Keramikkonstruktion | Flexibler Folienaufbau |
| Interferenzkontrolle | Entwickelt für anspruchsvolle HF-Umgebungen | Hängt stärker vom Systemlayout und der Installation ab |
| Typische Anwendung | Professionelle Körperkameras und Industrieterminals | Kompakte Unterhaltungselektronik und tragbare Elektronik |
Für Hersteller, die professionelle Geräte zur Beweisaufzeichnung entwickeln, kann eine GNSS-Antenne aus Keramik eine nützliche Kombination aus HF-Leistung, Umweltbeständigkeit und struktureller Stabilität bieten.
Wichtige technische Spezifikationen
Bei der Bewertung einer GPS-Antenne für eine Körperkamera sollten Ingenieure die vollständigen HF- und mechanischen Spezifikationen prüfen, anstatt sich nur auf die Nennfrequenzkompatibilität zu konzentrieren.
| Parameter | Qianmu-Spezifikation |
|---|---|
| Produkttyp | GNSS-Keramikantenne zur Oberflächenmontage |
| Betriebsbänder | GPS L1: 1575,42 MHz; BeiDou B1: 1561 MHz |
| Polarisation | Rechtszirkularpolarisation (RHCP) |
| Charakteristische Impedanz | 50Ω |
| VSWR | ≤1,8 |
| Spitzengewinn | 3,0–3,8 dBi |
| Betriebstemperatur | -40°C bis +75°C |
| Lagertemperatur | -45°C bis +80°C |
| Installation | SMT-Bestückung, Durchstecklöten oder kundenspezifische Steckverbinder |
Diese Spezifikationen bieten einen nützlichen Ausgangspunkt für HF-Ingenieure. Allerdings sollte die endgültige Antennenleistung immer nach der Integration in das komplette Gehäuse der Körperkamera überprüft werden, da Gehäusematerialien, Batterieplatzierung, PCB-Layout, Kabelführung und in der Nähe befindliche drahtlose Module die tatsächliche HF-Leistung erheblich beeinflussen können.
Wie sollte eine GPS-Antenne installiert werden?
Selbst eine Hochleistungsantenne kann bei falscher Installation unterdurchschnittliche Leistung erbringen. Daher ist eine ordnungsgemäße mechanische und HF-Integration unerlässlich.
Wählen Sie eine geeignete Installationsposition
Der Keramikstrahlungsbereich sollte nicht direkt durch Metallgehäuse, Batterien oder Metallhalterungen abgedeckt werden. Ein nichtmetallischer Bereich im oberen Bereich der Körperkamera ist im Allgemeinen vorzuziehen. Qianmu empfiehlt, einen Abstand von mindestens 15 mm zu 4G/5G- und Wi-Fi-Antennen einzuhalten, sofern die Produktstruktur dies zulässt.
Befolgen Sie die korrekten Lötverfahren
Bei Stiftantennen müssen die Lötverbindungen vollständig und fest sein. Bei SMT-Produkten sollte die Antenne korrekt ausgerichtet und gemäß dem empfohlenen PCB-Prozess montiert werden. Übermäßiger mechanischer Druck sollte vermieden werden, da Keramikbauteile durch unsachgemäße Handhabung beschädigt werden können.
Steuerkabel- und Stromleitungsführung
Antennenkabel sollten sorgfältig verlegt werden, um unnötige Kopplungen mit Stromleitungen und Hochstromkreisen zu vermeiden. Gegebenenfalls können auch Isoliermaterialien eingesetzt werden, um die Antenne von starken elektrischen Störquellen zu isolieren.
Testen Sie das komplette Gerät
Die Prüfung von Komponenten im Labor ist wichtig, sollte aber nicht die vollständige Maschinenverifizierung ersetzen. Nach der Montage sollten Hersteller die Kaltstart- und Warmstart-Satellitenerfassung, die Positionierungsgenauigkeit, die Satellitenanzahl und die Flugbahnkontinuität unter realistischen Außenbedingungen bewerten.
Für welche Anwendungen kann eine Body-Cam-GPS-Antenne verwendet werden?
Eine professionelle GNSS-Antenne kann eine breite Palette mobiler Aufzeichnungs- und Positionierungsgeräte unterstützen, darunter:
- 4G/5G-Körperkameras für Strafverfolgungsbehörden
- Erfassungsterminals für Polizei und Verkehrspolizei
- Körperkameras für Stadtverwaltung und Straßenverwaltung
- Audiovisuelle Beweismittel der Feuerwehr
- Explosionsgeschützte und eigensichere Erfassungsterminals
- Inspektionsausrüstung für den Bergbau und die Petrochemie
- Energieinspektions- und Bahnüberwachungsgeräte
- Außeninspektions- und Feldbetriebsterminals
- Exportorientierte, am Körper getragene Multiband-Kameras
Die Kombination aus GNSS-Empfang, kompakter Integration und Umweltbeständigkeit macht diese Antennentechnologie besonders relevant für professionelle Geräte, die kontinuierlich außerhalb kontrollierter Innenumgebungen betrieben werden müssen.
FAQ
1. Welche Satellitensysteme unterstützt die Body Cam GPS-Antenne?
Die Antenne ist auf die Frequenzen GPS L1 und BeiDou B1 ausgelegt und unterstützt GNSS-Anwendungen mit mehreren Systemen, darunter GPS, BeiDou, GLONASS und Galileo.
2. Warum ist RHCP für den GNSS-Empfang wichtig?
RHCP (Rechtszirkularpolarisation) entspricht den Polarisationseigenschaften gängiger GNSS-Satellitensignale. Dies kann dazu beitragen, die Empfangskonsistenz zu verbessern und die Auswirkungen einiger reflektierter oder falsch polarisierter Signale zu verringern.
3. Funktioniert die Antenne bei extremen Temperaturen?
Der spezifizierte Betriebstemperaturbereich beträgt -40 °C bis +75 °C, wodurch die Antenne für viele anspruchsvolle Außen- und Industrieanwendungen geeignet ist.
4. Kann die Antenne an ein neues Körperkamera-Design angepasst werden?
Ja. Als Originalhersteller kann Qianmu die Entwicklung maßgeschneiderter Antennen je nach Gerätestruktur, Betriebsfrequenz, Installationsanforderungen, Steckerkonfiguration und HF-Leistungszielen unterstützen.
5. Wie viel Abstand sollte zu 4G/5G- und WLAN-Antennen eingehalten werden?
Sofern die Produktstruktur dies zulässt, wird ein Mindestabstand von 15 mm empfohlen. Der endgültige Abstand sollte durch HF-Tests bestätigt werden, da die Gehäusegeometrie und die interne Elektronik die optimale Antennenposition verändern können.
6. Ist nach der Antenneninstallation ein Außentest erforderlich?
Ja. Es wird dringend empfohlen, das komplette Gerät im Freien zu testen. Ingenieure sollten die Satellitenerfassung, die Positionierungsgenauigkeit, Kalt- und Heißstarts sowie die Kontinuität der Flugbahn überprüfen, nachdem die Antenne in das endgültige Gehäuse integriert wurde.
Abschluss
Eine zuverlässige GNSS-Antenne ist eine entscheidende Komponente einer professionellen, am Körper getragenen Kamera, da die Positionierungsleistung die Standortgenauigkeit, die Rückverfolgbarkeit von Beweismitteln und die Betriebszuverlässigkeit beeinflusst. Keramikkonstruktion, RHCP-Polarisation, GNSS-Kompatibilität mit mehreren Systemen, Interferenzkontrolle und Leistung bei weitem Temperaturbereich können eine stärkere Grundlage für anspruchsvolle Körperkameraanwendungen bieten.
Qianmu kombiniert Antennenforschung und -entwicklung, Fertigung, HF-Tests und kundenspezifische Produktion, um Hersteller von Körperkameras und Systemintegratoren zu unterstützen. Für Projekte, die kundenspezifische Frequenzbänder, Abmessungen, Anschlüsse, Installationsstrukturen oder HF-Optimierung erfordern, erkunden Sie die Body Cam GPS-Antennenlösung undKontaktieren Sie unsfür technische Beratung, Muster und maßgeschneiderte Antennenentwicklung.
