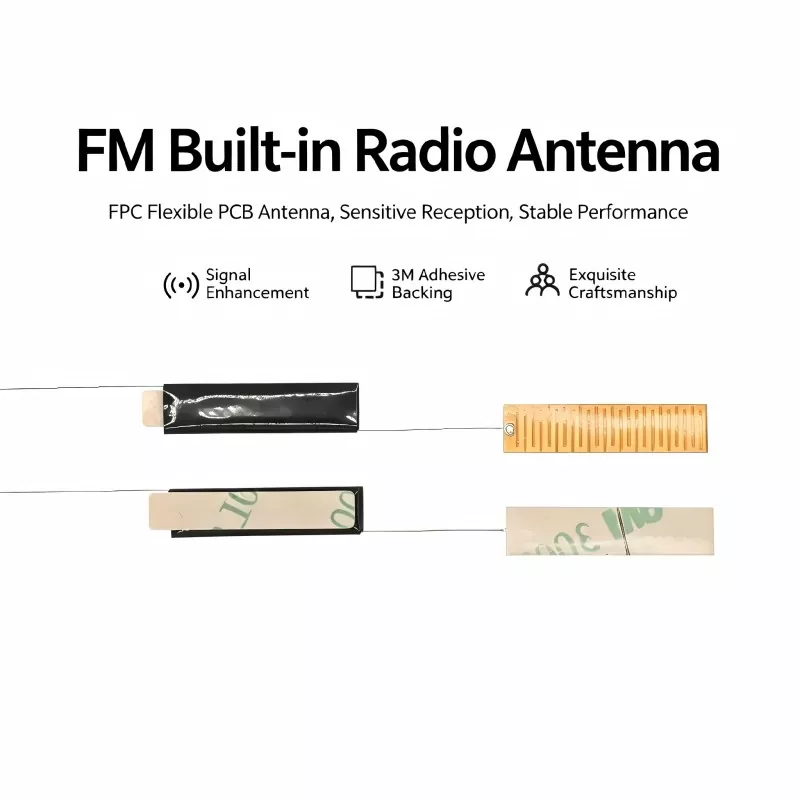

Qianmuentwickelt dieEingebaute UKW-Radioantennefür Hersteller, die zuverlässigen FM-Empfang in kompakten Elektronikprodukten benötigen. Diese auf praktische Integrationsanforderungen ausgelegte interne Antennenlösung kann Audiogeräten dabei helfen, eine stabile Funkleistung zu erzielen und gleichzeitig Installationsraum zu sparen und ein klares Außendesign beizubehalten.
UKW-Radio bleibt ein wichtiges Feature in vielen Automobil-Audiosystemen, tragbaren Radios, Bluetooth-Lautsprechern, intelligenten Audioprodukten und Unterhaltungselektronik. Um einem kompakten Gerät FM-Empfang hinzuzufügen, ist jedoch mehr erforderlich, als nur eine Antenne an den Receiver anzuschließen. Antennenabmessungen, Ferritmaterial, Spulenwicklung, Installationsort, Kabelführung und umgebende elektronische Komponenten können die Empfangsqualität beeinflussen. Eine integrierte UKW-Radioantenne bietet Herstellern eine kompakte Alternative zu herkömmlichen externen Antennen. In diesem Artikel werden das Funktionsprinzip, die Designvorteile, der Anwendungswert, wichtige Kaufaspekte und praktische Integrationsmethoden erläutert.
Inhaltsverzeichnis
Was sollten Hersteller über eingebaute FM-Antennen wissen?
Wie ist eine eingebaute UKW-Radioantenne aufgebaut?
Warum ist das interne Antennendesign wichtig?
Welche Produkte können eine integrierte FM-Antenne verwenden?
Welche Faktoren beeinflussen die FM-Empfangsleistung?
Welche Spezifikationen sollten Käufer vergleichen?
Wie können Ingenieure die Antenne in ein Produkt integrieren?
Worauf sollten Sie bei einem UKW-Antennenlieferanten achten?
Häufig gestellte Fragen zur integrierten UKW-Radioantenne
Ist eine integrierte UKW-Radioantenne das Richtige für Ihr Produkt?
Was sollten Hersteller über eingebaute FM-Antennen wissen?
Eine eingebaute FM-Antenne ist eine interne Empfangskomponente, die dazu dient, FM-Rundfunksignale zu erfassen, ohne dass eine herkömmliche externe Teleskopantenne erforderlich ist. Es wird im Produktgehäuse installiert und über ein Kabel, einen Stift oder eine andere elektrische Schnittstelle mit dem FM-Empfängerschaltkreis verbunden.
Bei vielen kommerziellen Produkten bietet die interne Installation ein wichtiges Gleichgewicht zwischen HF-Funktionalität und Industriedesign. Anstatt zuzulassen, dass eine Antenne über das Gehäuse hinausragt, können Hersteller die Empfangskomponente innerhalb des verfügbaren Raums positionieren.
Für kompakte FM-Empfangsanwendungen wird üblicherweise eine Ferritkernkonstruktion verwendet. Das Ferritmaterial trägt dazu bei, den magnetischen Fluss um die Spule herum zu konzentrieren, während der gewickelte Leiter die elektromagnetische Energie in ein elektrisches Signal umwandelt, das von der Empfangsschaltung verarbeitet werden kann.
Dadurch wird die Antenne zu einem Teil des gesamten HF-Systems und nicht zu einem isolierten Zubehörteil. Seine Leistung hängt sowohl von seinen eigenen elektrischen Eigenschaften als auch von der Umgebung ab, in der es betrieben wird.
Wie ist eine eingebaute UKW-Radioantenne aufgebaut?
Der Entwurf einer internen UKW-Antenne beginnt normalerweise mit dem Zielfrequenzbereich und dem verfügbaren Installationsraum. Anschließend legen die Ingenieure geeignete Ferritabmessungen, Wicklungsstruktur, Drahtspezifikationen, Verbindungsmethode und mechanische Konfiguration fest.
Ferritkern
Der Ferritkern ist ein wichtiger Bestandteil der magnetischen Empfangsstruktur. Ihre Materialeigenschaften und physikalischen Abmessungen beeinflussen, wie effektiv die Antenne mit dem umgebenden elektromagnetischen Feld interagiert.
Präzisionsspule
Der Kupferdraht wird entsprechend definierter elektrischer Anforderungen um den Ferritkern gewickelt. Die Konsistenz der Wicklungen ist wichtig, da Abweichungen die elektrischen Eigenschaften einzelner Antenneneinheiten beeinflussen können.
Verbindungsstruktur
Abhängig vom Hostgerät kann die Antenne unterschiedliche Kabel-, Pin- oder Steckerkonfigurationen verwenden. Eine geeignete Anschlussstruktur vereinfacht die Montage und reduziert unnötige Modifikationen an der Kundenplatine.
Mechanische Konfiguration
Die Abmessungen müssen bereits in der frühen Entwurfsphase berücksichtigt werden. Eine Antenne mit guter elektrischer Leistung kann dennoch ungeeignet sein, wenn sie nicht in das vorgesehene Gehäuse passt oder andere Komponenten stört.
Warum ist das interne Antennendesign wichtig?
Moderne elektronische Geräte werden immer kleiner und verfügen gleichzeitig über mehr Funktionen. Dies schafft eine herausfordernde Umgebung für HF-Komponenten, da wertvoller Innenraum von Batterien, Leiterplatten, Lautsprechern, Prozessoren, Stromkreisen und mechanischen Strukturen gemeinsam genutzt wird.
Eine richtig konzipierte interne Antenne kann mehrere praktische Vorteile bieten:
- Platzoptimierung:Die Antenne wird im Produktinneren installiert und benötigt keinen externen Montageraum.
- Verbessertes Erscheinungsbild des Produkts:Für den alltäglichen Betrieb ist keine lange Teleskopantenne erforderlich.
- Mechanischer Schutz:Durch die interne Platzierung wird die Belastung durch versehentliches Biegen oder physische Stöße verringert.
- Flexible Integration:Kundenspezifische Abmessungen ermöglichen die Anpassung an unterschiedliche Gehäuselayouts.
- Konsistente Montage:Eine definierte interne Montageposition kann eine standardisierte Produktion unterstützen.
- Anwendungsvielfalt:Das gleiche grundlegende Antennenkonzept kann an verschiedene elektronische Produkte angepasst werden.
Diese Vorteile sind besonders relevant für Hersteller, die UKW-Radio mit modernen drahtlosen und digitalen Funktionen in einem kompakten Gehäuse kombinieren möchten.
Welche Produkte können eine integrierte FM-Antenne verwenden?
Der Anwendungsbereich ist breiter als bei herkömmlichen Standalone-Radios. Sofern das elektronische System über eine FM-Empfangsfunktion verfügt und eine entsprechende Installationsumgebung bietet, kann eine interne Antenne in Betracht gezogen werden.
| Anwendung | Typische Anforderung | Vorteil der internen Antenne |
|---|---|---|
| Autoradio | Stabiler UKW-Empfang in einer kompakten Steuereinheit | Verdeckte Installation |
| Bluetooth-Lautsprecher | FM-Funktion kombiniert mit kabellosem Audio | Platzsparendes Design |
| Tragbare Radios | Kompaktes Gehäuse und tragbarer Betrieb | Reduzierte externe Komponenten |
| Wecker | Integrierte FM-Radiofunktion | Sauberes Erscheinungsbild des Produkts |
| Intelligente Audiogeräte | Mehrere Funktionen in einem Gehäuse | Flexible interne Platzierung |
| Spezialisierte Empfänger | Anwendungsspezifische HF-Integration | Anpassbare Konfiguration |
Welche Faktoren beeinflussen die FM-Empfangsleistung?
Die Auswahl einer Antenne mit der richtigen Nennfrequenz ist nur der erste Schritt. Die tatsächliche Leistung kann durch mehrere zusätzliche Faktoren beeinflusst werden.
1. Installationsort
Die Antenne sollte so positioniert werden, dass sie das HF-Signal effektiv empfangen kann. Die Installation neben großen leitenden Bauteilen oder stark rauschenden Schaltkreisen kann die praktische Leistung beeinträchtigen.
2. PCB-Layout
Die Leiterplatte kann die elektromagnetische Umgebung der Antenne beeinflussen. Ingenieure sollten den Abstand zwischen der Antenne und Prozessoren, Schaltnetzteilen, Hochgeschwindigkeitsschnittstellen und anderen potenziellen Störquellen berücksichtigen.
3. Gehäusematerial
Kunststoff- und nichtleitende Gehäuse bieten im Allgemeinen eine andere HF-Umgebung als Metallgehäuse. Das endgültige Gehäuse sollte daher in die Prototypenprüfung einbezogen werden.
4. Kabelführung
Das Antennenkabel sollte sorgfältig verlegt und von unnötigen elektrischen Störquellen ferngehalten werden. Eine konsistente Kabelführung kann auch dazu beitragen, eine wiederholbare Produktionsleistung aufrechtzuerhalten.
5. Empfängerempfindlichkeit
Eine Antenne kann nicht jede Einschränkung im Empfangskreis ausgleichen. Antenneneigenschaften und Empfängerleistung sollten während der Produktentwicklung gemeinsam bewertet werden.
Welche Spezifikationen sollten Käufer vergleichen?
Bei der Beschaffung einer UKW-Antenne sollten Einkaufsteams ein technisches Datenblatt erstellen, bevor sie Angebote anfordern. Dies macht den Lieferantenvergleich aussagekräftiger und verringert das Risiko, eine Komponente nur aufgrund des Preises auszuwählen.
| Spezifikation | Empfohlene Bewertung | Einkaufsbedeutung |
|---|---|---|
| Frequenzbereich | Bestätigen Sie die Kompatibilität mit dem erforderlichen FM-Band | Essentiell |
| Ferritmaterial | Bewerten Sie Material und Konsistenz | Hoch |
| Spulenwicklung | Überprüfen Sie die Wickelgenauigkeit und Wiederholbarkeit | Hoch |
| Abmessungen | Passen Sie den verfügbaren Innenraum an | Essentiell |
| Leitungslänge | Bestätigen Sie die Leiterplatten- und Montageanforderungen | Medium |
| Stecker | Überprüfen Sie die elektrische und mechanische Kompatibilität | Hoch |
| Temperaturbereich | Passen Sie die Betriebsumgebung an | Mittel bis Hoch |
| Anpassung | Stellen Sie fest, ob OEM-Spezifikationen unterstützt werden | Hoch |
Bei der Massenproduktion sollten Käufer auch Mustergenehmigungsverfahren, Eingangskontrolle, Produktionskonsistenz, Verpackung, Vorlaufzeit und technischen Support berücksichtigen.
Wie können Ingenieure die Antenne in ein Produkt integrieren?
Ein erfolgreicher Antennenintegrationsprozess sollte beginnen, bevor das endgültige Gehäuse eingefroren wird. Eine frühzeitige Abstimmung zwischen Antennenlieferant, Leiterplatteningenieur, Maschinenbauingenieur und Produkthersteller kann kostspielige Neukonstruktionen verhindern.
- Definieren Sie die RF-Anforderung:Legen Sie den Ziel-FM-Frequenzbereich und die Empfängerarchitektur fest.
- Einbauraum reservieren:Identifizieren Sie einen Antennenstandort, bevor Sie das mechanische Layout fertigstellen.
- Zeichnungen bereitstellen:Teilen Sie dem Antennenhersteller die verfügbaren Abmessungen und Anschlussanforderungen mit.
- Muster entwickeln:Bewerten Sie kundenspezifische Antennenprototypen im beabsichtigten Produkt.
- Testen Sie die komplette Baugruppe:Messen Sie den Empfang unter realistischen Betriebsbedingungen.
- Finalisieren Sie die Produktionsspezifikationen:Schlossabmessungen, Wickelparameter, Kabel, Steckverbinder und Prüfkriterien.
Prototyptests sind besonders wichtig, da die außerhalb des Produkts gemessene Antennenleistung möglicherweise nicht die Leistung widerspiegelt, nachdem die Antenne im endgültigen Gehäuse installiert wurde.
Worauf sollten Sie bei einem UKW-Antennenlieferanten achten?
Ein geeigneter Lieferant sollte mehr als eine Katalogkomponente liefern können. Für OEM- und ODM-Projekte können technische Kommunikation und Anpassungsmöglichkeiten ebenso wichtig sein wie die grundlegende Antennenspezifikation.
Berücksichtigen Sie bei der Bewertung eines chinesischen Antennenherstellers oder -lieferanten Folgendes:
- Erfahrung in der Herstellung von FM- und anderen RF-Antennenkomponenten.
- Möglichkeit zur individuellen Anpassung der Ferritkernabmessungen und Wicklungsstrukturen.
- Stabile Steuerung der Spulenwicklung und Komponentenmontage.
- Möglichkeit zur individuellen Anpassung von Kabeln, Pins und Anschlüssen.
- Musterentwicklung vor der Massenproduktion.
- Klare technische Zeichnungen und Produktspezifikationen.
- Qualitätskontrollverfahren für Produktionschargen.
- Responsive Kommunikation während der Produktentwicklung.
Qianmu konzentriert sich auf die Entwicklung und Herstellung von Antennen für verschiedene elektronische Anwendungen. Der maßgeschneiderte Ansatz ermöglicht es Kunden, Frequenzanforderungen, Installationsabmessungen, Verbindungsmethoden und andere projektspezifische Parameter zu besprechen, bevor sie eine Produktionslösung finalisieren.
Häufig gestellte Fragen zur integrierten UKW-Radioantenne
Kann eine eingebaute UKW-Radioantenne eine externe Teleskopantenne ersetzen?
Bei vielen kompakten Elektronikprodukten kann anstelle einer herkömmlichen Teleskopantenne eine interne Antenne verwendet werden. Die endgültige Wahl hängt jedoch vom Empfängerdesign, der Produktstruktur, dem verfügbaren Installationsraum und der erforderlichen Empfangsleistung ab.
Welcher UKW-Frequenzbereich wird normalerweise unterstützt?
Viele kommerzielle UKW-Radioanwendungen arbeiten im Bereich von 88–108 MHz. Das genaue Antennendesign sollte auf den benötigten Frequenzbereich und die Empfangsschaltung abgestimmt sein.
Kann die Antenne für ein kleines Gehäuse angepasst werden?
Ja. Bei der kundenspezifischen Anpassung können Ferritabmessungen, Spulenstruktur, Leitungslänge, Anschlusskonfiguration und andere mechanische Anforderungen berücksichtigt werden. Wenn der Einbauraum stark eingeschränkt ist, werden Prototypentests empfohlen.
Beeinflusst die Platzierung der Antenne den Radioempfang?
Ja. Die Platzierung kann einen erheblichen Effekt haben. In der Nähe befindliche Metallkomponenten, Stromkreise, Prozessoren, Leiterplattenleiterbahnen, Batterien und Kabel können die elektromagnetische Umgebung um die Antenne herum verändern.
Sollte eine Antenne im fertigen Produkt getestet werden?
Ja. Das Testen der Antenne innerhalb des tatsächlichen Gehäuses liefert realistischere Informationen über die endgültige Empfangsleistung als das Testen der Antenne als unabhängige Komponente.
Warum eine maßgeschneiderte Antenne anstelle eines Standardmodells wählen?
Ein individuelles Modell kann entsprechend den spezifischen Abmessungen, der Empfängerschnittstelle, dem Installationsort und den mechanischen Einschränkungen des Produkts entworfen werden. Dies kann die Integration erleichtern und die Notwendigkeit baulicher Veränderungen reduzieren.
Ist eine integrierte UKW-Radioantenne das Richtige für Ihr Produkt?
Für moderne elektronische Produkte, bei denen Platz, Aussehen, Zuverlässigkeit und HF-Funktionalität nebeneinander bestehen müssen, kann eine eingebaute Antenne eine praktische Alternative zu herkömmlichen externen Designs darstellen. Sein Erfolg hängt vom gesamten Engineering-Prozess ab, einschließlich Ferritauswahl, Spulenwicklung, Frequenzanforderungen, PCB-Design, Installationsposition, Gehäusestruktur und Endproduktprüfung.
Qianmu bietet maßgeschneiderte integrierte FM-Radioantennenlösungen für Hersteller, die Audiogeräte, Automobilelektronik, tragbare Radios, Bluetooth-Lautsprecher und andere FM-fähige Geräte entwickeln. Wenn Sie einen bestimmten Frequenzbereich, eine bestimmte Gehäusegröße, Kabelanforderungen oder eine bestimmte Empfängerschnittstelle haben,Kontaktieren Sie unsum Ihr Projekt zu besprechen und eine Antennenkonfiguration zu entwickeln, die Ihren Produktanforderungen entspricht.
