GPS-BeiDou-Antenne

Eine GPS-BeiDou-Antenne ist eine Satellitennavigations-HF-Komponente, die für den Empfang von L1/B1-Frequenzsignalen, einschließlich GPS L1 (1575,42 MHz) und BeiDou B1 (1561 MHz), ausgelegt ist.

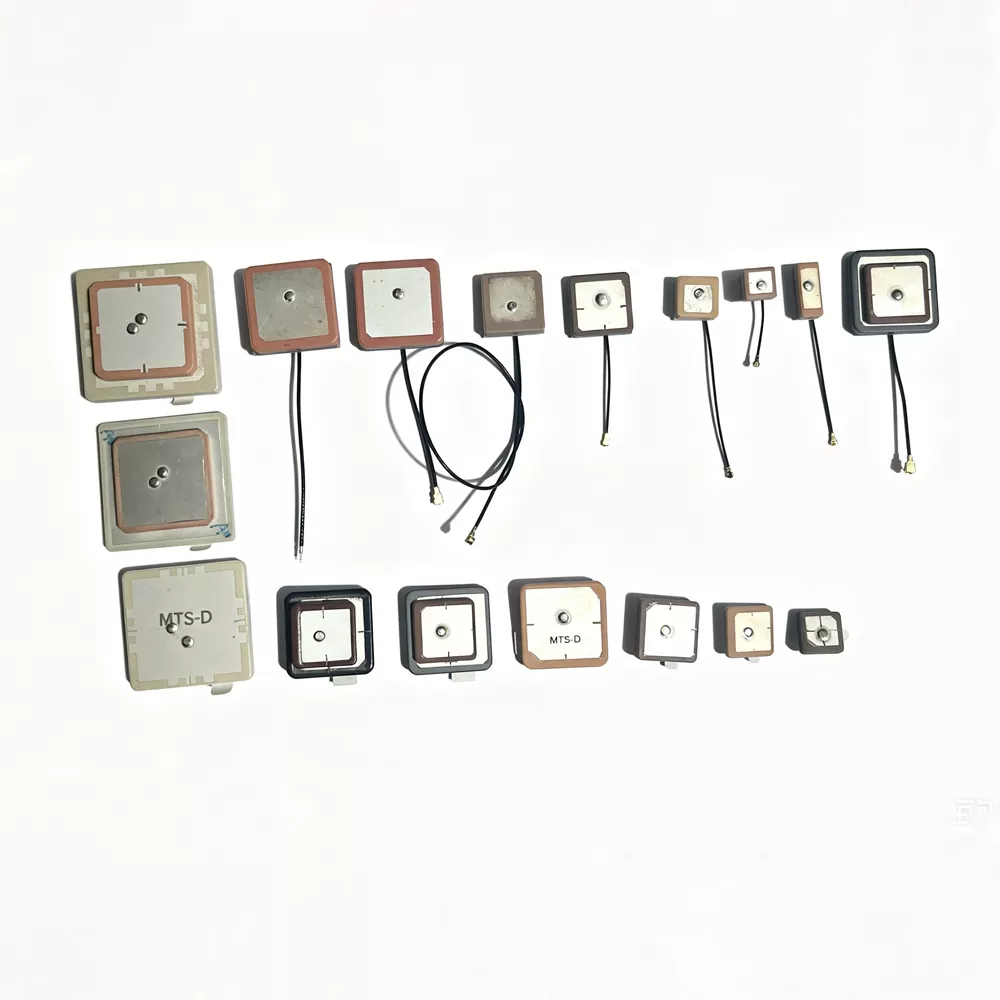

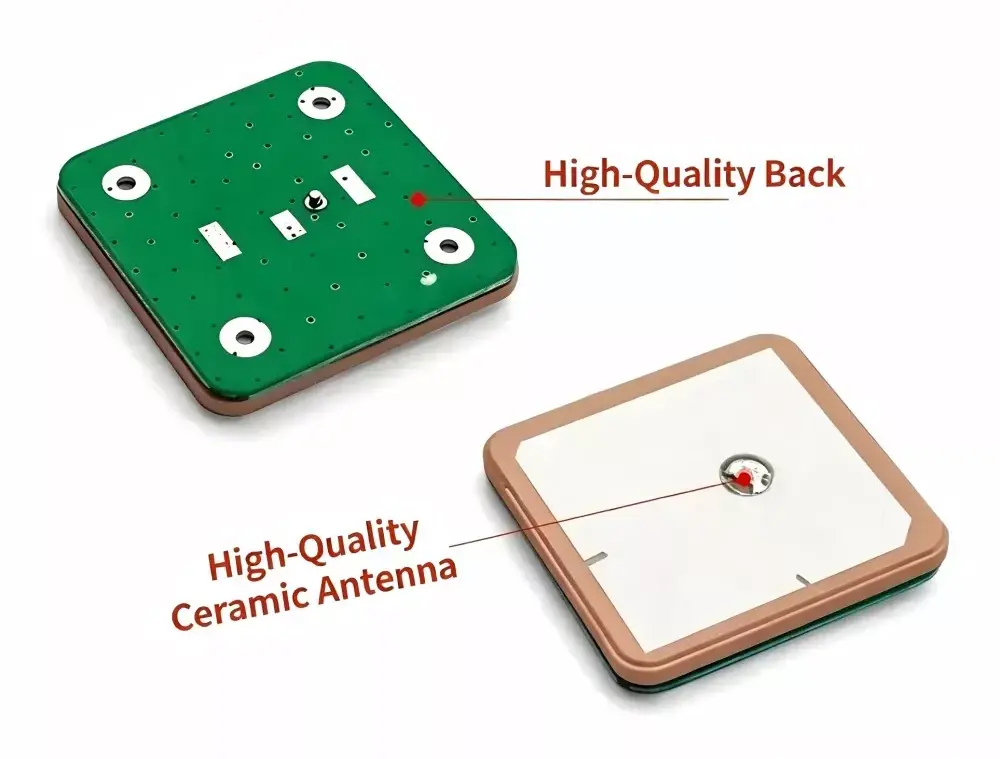

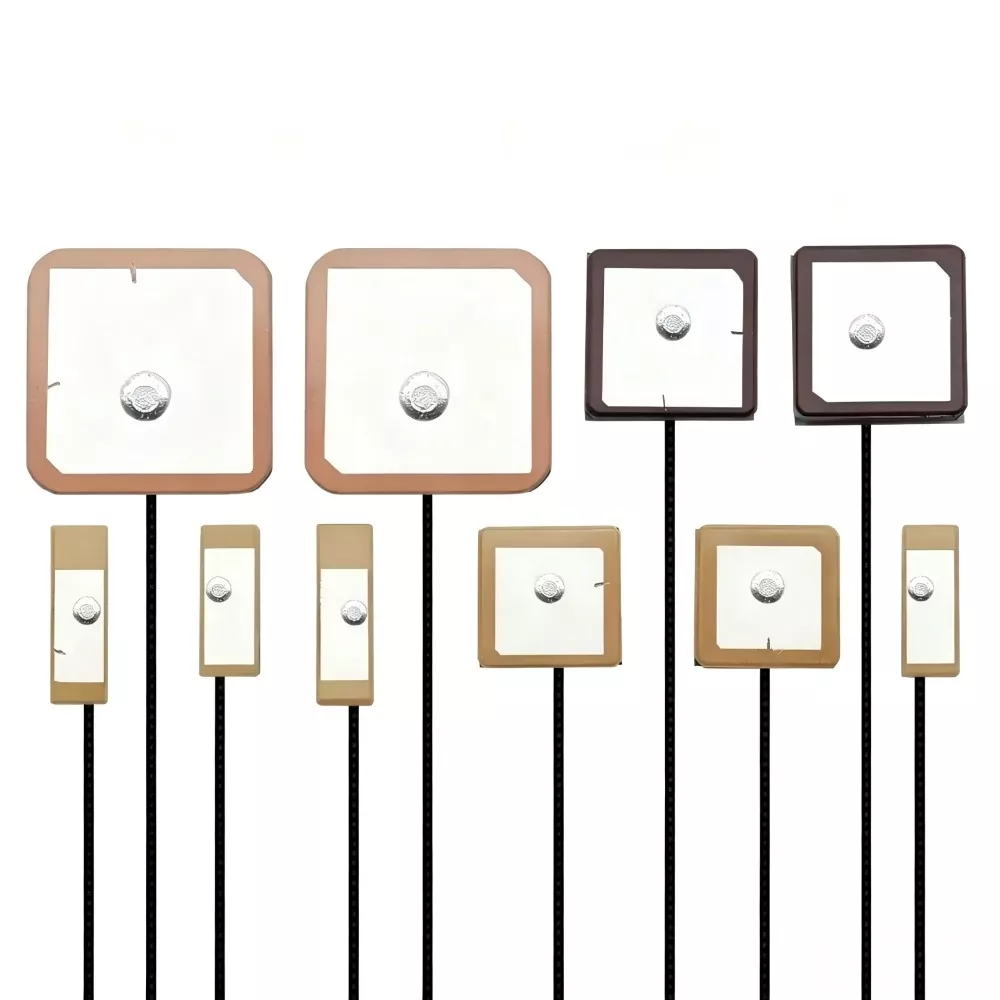

Die Antenne verwendet typischerweise eine keramische dielektrische Patchstruktur mit einem Material mit hoher Permittivität. Der Signalempfang wird durch elektromagnetische Resonanz zwischen dem Metallpflaster und dem Keramiksubstrat erreicht, wodurch schwache Satelliten-HF-Signale in rauscharme elektrische Signale für die GNSS-Empfängerverarbeitung umgewandelt werden.

Rechtszirkularpolarisation (RHCP) wird verwendet, um die Übertragungseigenschaften von Satelliten anzupassen und so Polarisationsfehlanpassungsverluste in dynamischen Empfangsumgebungen zu reduzieren.

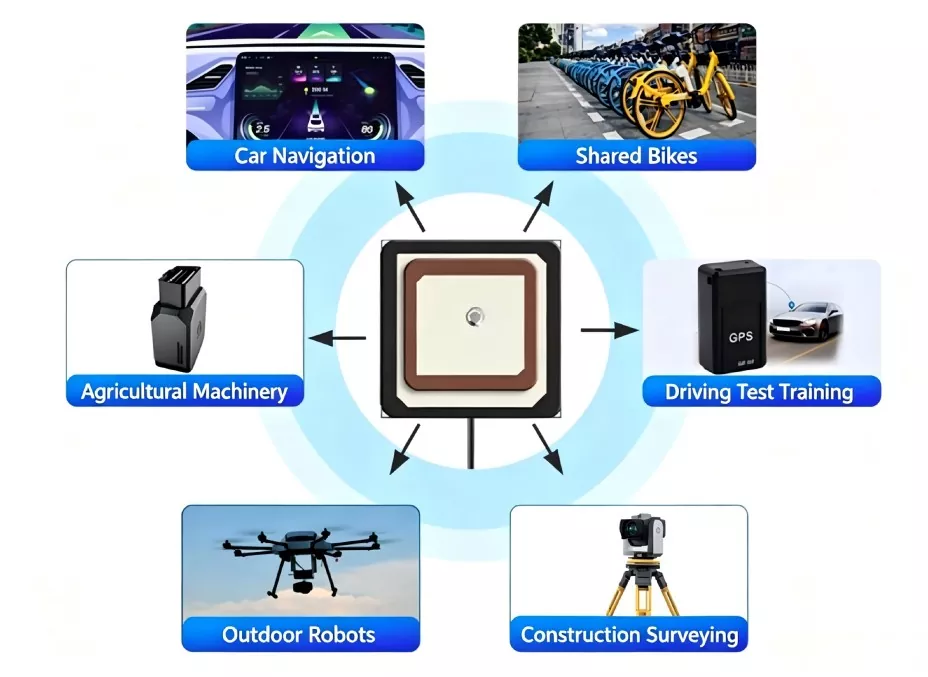

Kompatible Geräte

Als Quellfabrik produzieren wir GPS-BeiDou-Antennen. Es zeichnet sich durch eine außergewöhnliche Kompatibilität aus und wird häufig in folgenden Geräten verwendet:

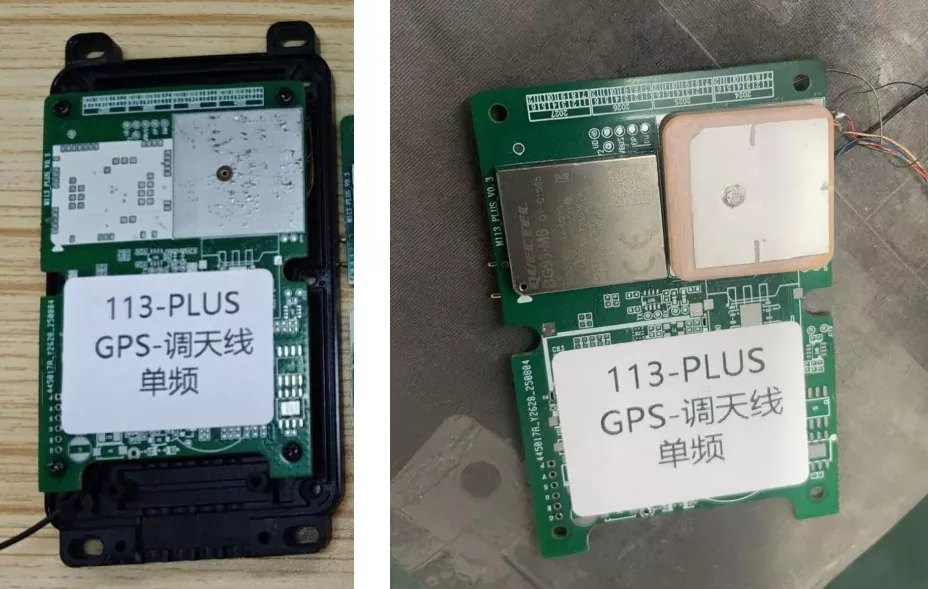

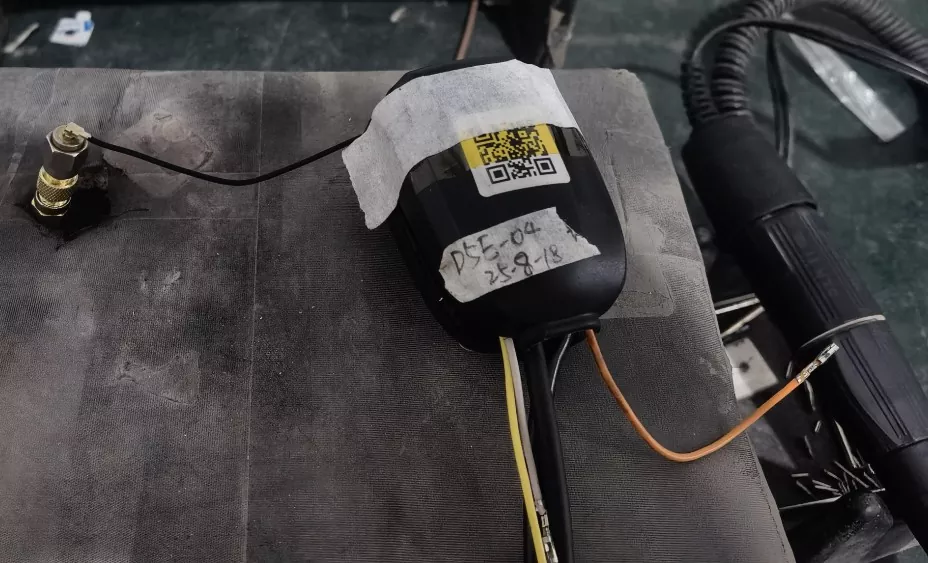

• Im Fahrzeug und auf Reisen: Navigationssysteme im Fahrzeug, intelligente Schlösser für gemeinsam genutzte Fahrräder und Elektroroller, Dashcams und OBD-Tracker.

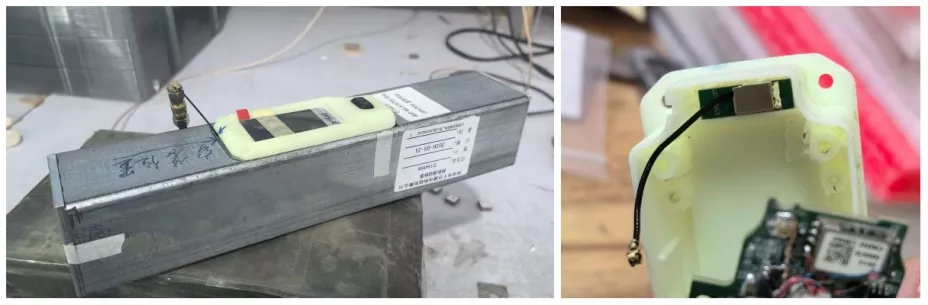

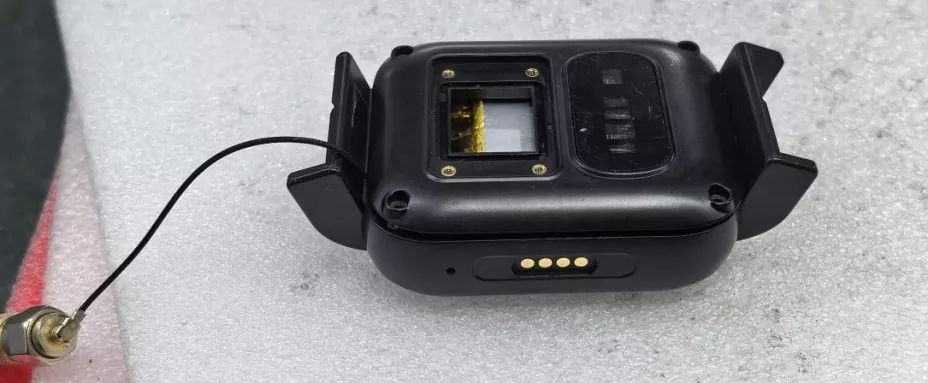

• Internet der Dinge und Wearables: Smartwatches, Standortausweise für Kinder/ältere Menschen, Miniatur-Haustier-Tracker, Asset-Tracking-Tags.

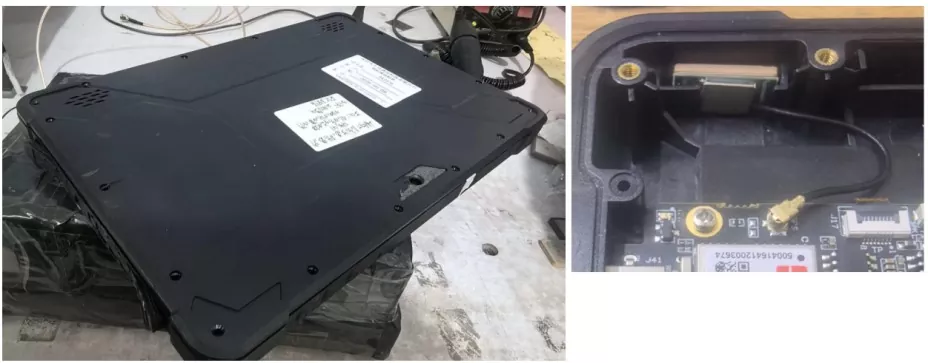

• Industrie und Vermessung: Hochpräzise Vermessungs- und Kartierungsterminals, Flugsteuerungen für landwirtschaftliche Drohnen, industrielle IoT-Sensoren, tragbare PDAs.

Kernverkaufsargumente und real gemessene Daten

Wir produzieren eine externe GPS-Antenne im Werk und bieten die folgenden Kernvorteile:

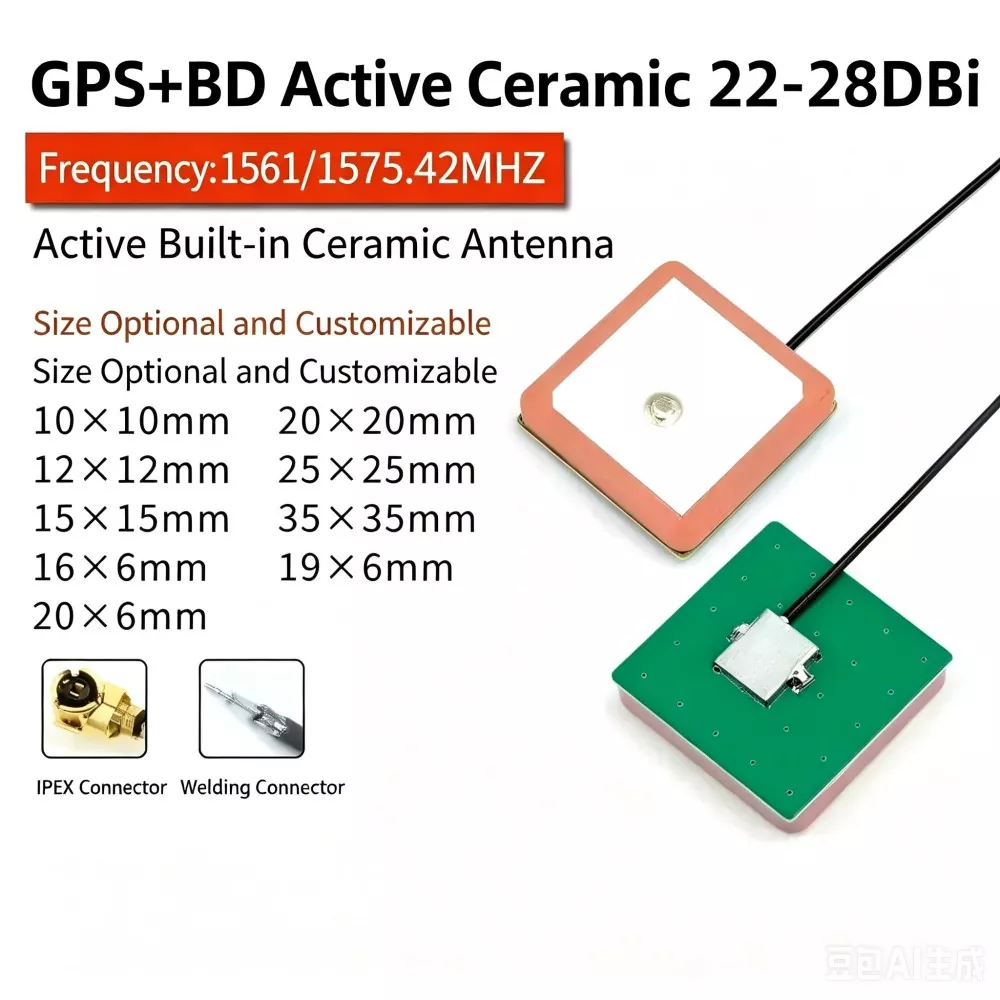

1. Das ultimative Gleichgewicht zwischen Größe und Leistung: Mithilfe der LTCC-Technologie (Multilayer Low Temperature Co-Fired Ceramic) behält diese Komponente eine stabile Resonanzfrequenz bei, selbst in einem ultradünnen Gehäuse von nur 16 x 6 x 4,5 mm, was sie ideal für Miniatur-IoT-Geräte mit begrenztem Platzangebot macht.

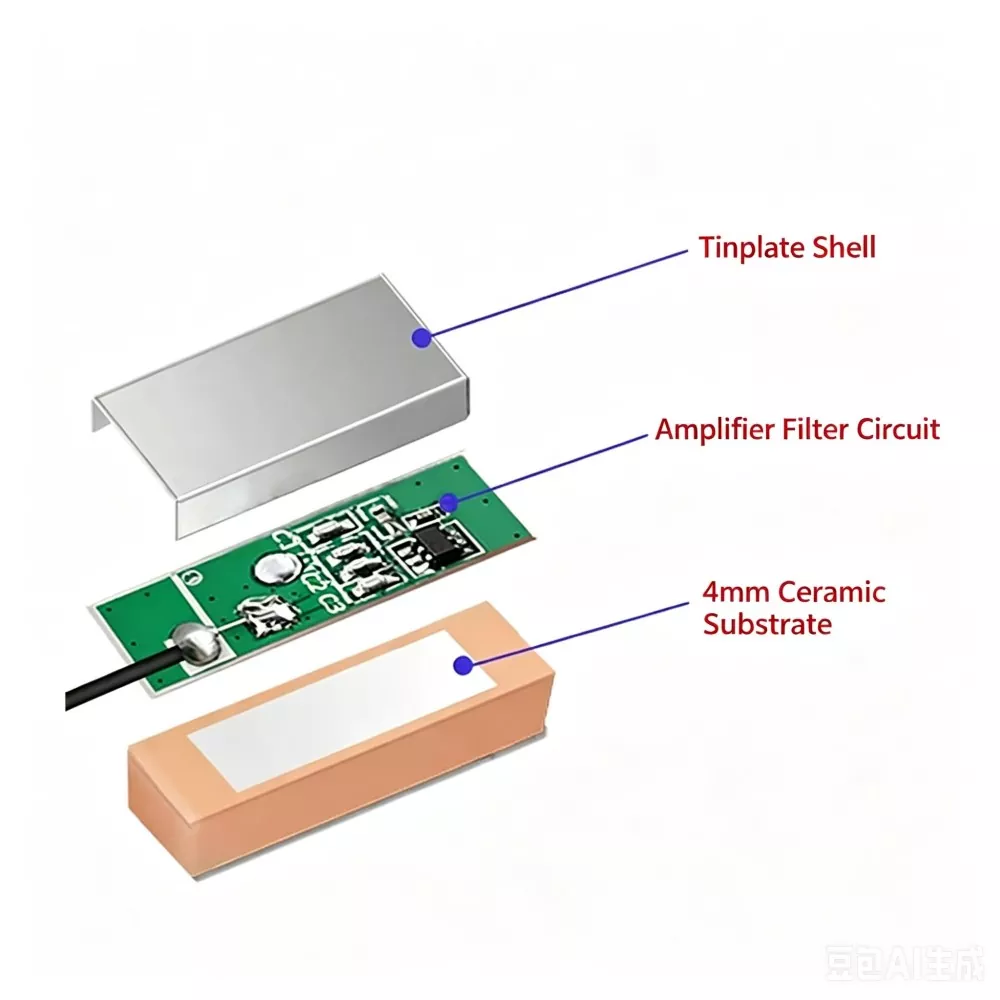

2. Hervorragende Fähigkeit zur Erkennung schwacher Signale: Ausgestattet mit einem Hochleistungs-LNA (rauscharmer Verstärker) beträgt die gemessene Rauschzahl (NF) ≤2,0 dB und die Verstärkung kann 25 dB ± 3 dB erreichen. In tatsächlichen Tests wurde die Kaltstartzeit des Geräts für die Satellitenerfassung auf 25 Sekunden verkürzt und es kann selbst in städtischen Schluchtenumgebungen stabil mehr als 7 Satelliten erfassen.

3. Hohe Temperaturstabilität: Der Temperaturkoeffizient des Keramikdielektrikums wird auf ±30 ppm/℃ geregelt. In extremen Umgebungen von -40℃ bis 85℃ beträgt die Resonanzfrequenzverschiebung ≤±5 MHz – weitaus besser als bei herkömmlichen PCB-Antennen.

4. Impedanzanpassung und Anti-Interferenz: Standard-50-Ω-Impedanzdesign mit VSWR ≤ 1,5; Optional mit Ferritbeschichtung auf der Oberfläche erhältlich, die eine Out-of-Band-Unterdrückung ≥ 40 dB bietet und das Motherboard effektiv vor hochfrequenten Störungen wie DC-DC-Wandlern abschirmt.

Grundlegende technische Spezifikationen und Parameter

Ausführlicher Vergleich mit Konkurrenzprodukten

1. Freigabeanforderungen

Die Antenne muss in einem freien Bereich platziert werden. Innerhalb eines Höhenwinkels von 30° über der Antenne sollten sich keine großen Metallgegenstände befinden. Unter der Antenne sollte eine durchgehende Grundplatte von 7 cm × 7 cm als Reflektor vorgesehen werden, eine Verlegung direkt unter dem aktiven Bereich ist nicht zulässig.

2. EMI-Isolierung

Halten Sie die Antenne von Komponenten mit hohem Rauschen wie DC-DC-Wandlern, Quarzoszillatoren, CPUs und Lautsprechern fern. Ein Mindestabstand von 2 cm wird empfohlen.

3. Impedanzkontrolle

Sorgen Sie für eine kontrollierte Impedanz von 50 Ω vom Antenneneinspeisepunkt zum GNSS-Modul. HF-Leiterbahnen sollten kurz gehalten werden, mit glatter Verlegung und ohne rechtwinklige Biegungen.

4. Orientierungskontrolle

Die Keramikoberfläche muss nach oben zeigen und parallel zur Grundebene bleiben. Der Neigungswinkel sollte 15° nicht überschreiten, um stabile RHCP-Empfangseigenschaften aufrechtzuerhalten.

Überlegungen zur HF-Technik

1. Abhängigkeit von der Grundebene

Eine GNSS-Antenne erfordert eine stabile Grundplatte. Die Leistung steht in direktem Zusammenhang mit der Bodengröße und -symmetrie.

2. Empfindlichkeit der Multipath-Umgebung

In städtischen Umgebungen entstehen Signalreflexionspfade, die die Positionierungsgenauigkeit verschlechtern und die Präzisionsverdünnung (DOP) erhöhen.

3. LNA-Beitrag

Die rauscharme Verstärkerverstärkung verbessert die Erfassungsempfindlichkeit, erhöht aber auch die Anfälligkeit für Außerband-Interferenzen, wenn die Filterung unzureichend ist.

4. Frequenzstabilität

Die Temperaturkoeffizienten des Keramikdielektrikums beeinflussen die Resonanzdrift unter thermischen Wechselbedingungen.

Wie wählt man das richtige Produkt aus?

Berücksichtigen Sie bei der Auswahl einer externen GPS-Antenne die folgenden Schlüsselfaktoren:

1. Frequenz und Polarisation Bestätigen Sie, ob das Gerät GPS L1, BeiDou B1 oder Zweifrequenzunterstützung benötigt. Mischen Sie keine zirkular polarisierten GNSS-Antennen mit linear polarisierten Antennen wie 2,4-G-Antennen, da dies zu einer Fehlanpassung und einem schlechteren Empfang führt.

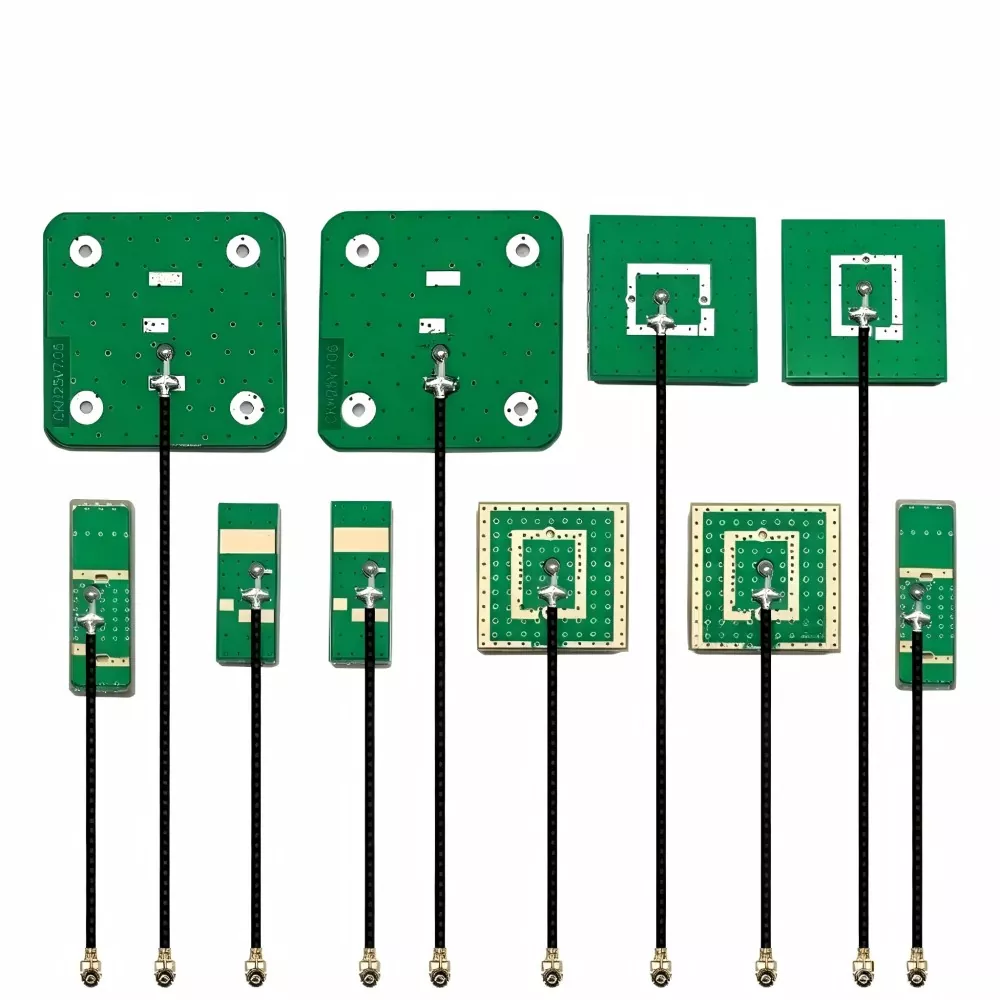

2. Einbauraum Bei kompakten Geräten wird aufgrund ihres kleinen Formfaktors typischerweise eine Keramikantenne verwendet. Für kostensensible Anwendungen mit ausreichend Platz können PCB-Antennen in Betracht gezogen werden. In komplexen HF-Umgebungen bieten Keramikantennen eine stabilere Leistung.

3. Aktives oder passives Design Verfügt das Gerät über ein Metallgehäuse oder eine lange HF-Zuleitung (>1 m), empfiehlt sich zum Ausgleich von Signalverlusten eine aktive Antenne mit integriertem LNA.

4. Validierungsdaten Die Auswahl sollte auf der gemessenen Feldleistung (z. B. Satellitenerfassung, C/N0, Kaltstartzeit) und nicht nur auf Laborspezifikationen basieren.

Warum sollten Sie sich für uns entscheiden (Qianmu Communications)?

• Direktlieferung ab Werk: Wir lehnen die Gewinnmargen von Zwischenhändlern ab und bieten äußerst wettbewerbsfähige Preise ab Werk mit flexiblen Mindestbestellmengen.

• Starke F&E- und Anpassungsfähigkeiten: Wir verfügen über ein Team professioneller HF-Ingenieure, die die Größe des Keramikchips, die Form der Silberschicht und die LNA-Verstärkung schnell an Ihre ID-Struktur und Ihr PCB-Layout anpassen können.

• Real-Case-Validierung: Unsere Produkte wurden erfolgreich in die Lieferketten mehrerer führender Bike-Sharing-, Fahrzeugnavigations- und Smart-Wearable-Marken integriert und lösen unzählige Probleme wie „langsame Sternsuche und häufiger Sternverlust“.

• Full Lifecycle Services: Wir bieten technischen Support aus einer Hand – von Impedanzanpassungssimulationen vor dem Verkauf und Anleitungen zum Antennenlayout bis hin zur schnellen Analyse fehlerhafter Produkte nach dem Verkauf.

FAQ

F1: Können Keramikantennen in verschiedenen Frequenzbändern austauschbar verwendet werden?

A: Nein. GNSS-Antennen und 2,4G/5,8G-Antennen verwenden unterschiedliche Polarisationstypen und Betriebsmechanismen. GNSS-Antennen sind typischerweise RHCP-Antennen, während 2,4G/5,8G-Antennen linear polarisiert sind. Eine Nichtübereinstimmung zwischen Polarisation und Frequenz führt zu einer erheblichen Signalverschlechterung oder zum Verlust der Satellitenkopplung.

F2: Warum beeinflusst die Antennengröße die Leistung?

A: Die Leistung einer Keramikantenne hängt von der effektiven Strahlungsfläche und der Dielektrizitätskonstante ab. Ein größeres Keramikvolumen verbessert im Allgemeinen Verstärkung und Empfindlichkeit. Bei kompakten Designs kann die Leistung jedoch teilweise durch Antennenabstimmung und Grundplattendesign optimiert werden.

F3: Wie hoch ist die Impedanz der externen GPS-Antenne?

A: Die standardmäßige Designimpedanz beträgt 50 Ω, was üblicherweise in GNSS-RF-Frontend-Systemen verwendet wird. Abhängig von den Anpassungsanforderungen auf Systemebene können benutzerdefinierte Impedanzwerte unterstützt werden.

F4: Wie wird die Installationsleistung überprüft?

A: Die Bewertung basiert in der Regel auf GNSS-Empfängermetriken wie der Anzahl der Satellitenerfassungen, dem SNR (Signal-Rausch-Verhältnis) und der Kaltstartzeit unter Bedingungen unter freiem Himmel. Für einen stabilen Betrieb werden in einer Standardtestumgebung mehrere Satellitensperren und konsistente C/N0-Werte erwartet
