Hochleistungs-PCB-Antenne für zuverlässige drahtlose Konnektivität

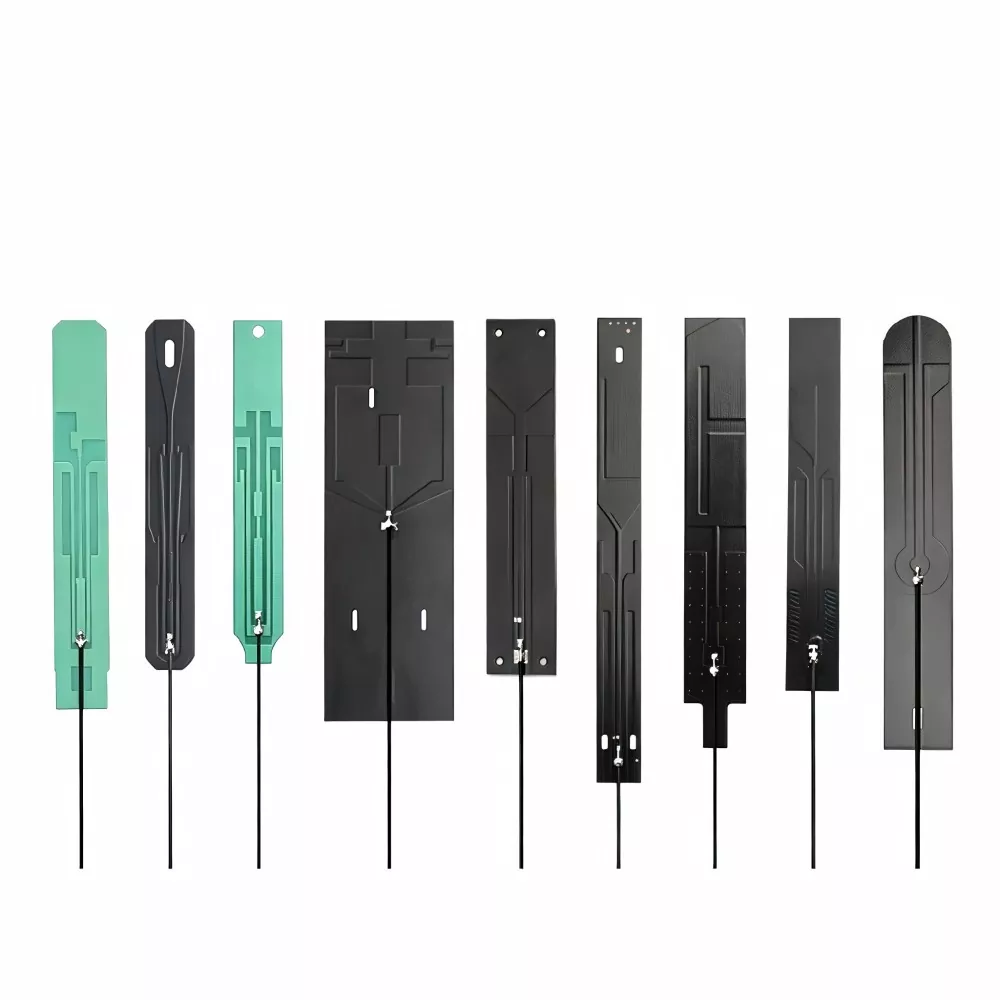

PCB-Antennen integrieren das Strahlungselement in eine Leiterplatte, was sie zu einer potenziellen Option für elektronische Produkte mit definierten Platinenlayouts und begrenztem Platz für separate Antennenkomponenten macht. Das Design kann die Komponentenintegration vereinfachen, sofern das Schaltungslayout und die HF-Anforderungen ordnungsgemäß berücksichtigt werden.

Qianmubietet Antennenlösungen für eingebettete drahtlose Anwendungen. Bei der Auswahl eines geeigneten Designs müssen die Betriebsfrequenz, die verfügbare Platinenfläche, die Grundplatte, die Gehäusematerialien und die angestrebte HF-Leistung des Geräts berücksichtigt werden. Diese Faktoren werden am besten während der Hardware-Designphase bewertet, um vermeidbare Layoutänderungen während der Entwicklung zu minimieren.

Überlegungen zu Design und Integration

Eine PCB-Antenne verwendet ein leitfähiges Muster, das in die Leiterplatte integriert ist. Seine Geometrie und elektrischen Eigenschaften hängen von der Zielfrequenz, den verfügbaren Abmessungen und der umgebenden Schaltungsstruktur ab.

Im Gegensatz zu einer separat von der Hauptplatine montierten Antenne ist dieses Design eng mit Entscheidungen zum PCB-Layout verbunden. Das strahlende Element, der Einspeisepunkt, die Grundplatte und benachbarte Komponenten können alle die endgültige Leistung beeinflussen.

Berücksichtigen Sie bei der Bewertung einer Antenne für ein neues Projekt Folgendes:

• Frequenzbereich:Definieren Sie das erforderliche Betriebsband und die Bandbreite entsprechend der drahtlosen Anwendung.

• Platinenlayout:Reservieren Sie ausreichend Platz für das Antennenelement und den empfohlenen Freiraum.

• Grundebene:Bewerten Sie die Erdungsstruktur der Platine und ihre Auswirkung auf Impedanz und Strahlung.

• Komponentenpositionierung:Berücksichtigen Sie die Nähe von Batterien, Displays, Anschlüssen, Kabeln und Metallteilen.

• Impedanzanpassung:Lassen Sie beim Prototypentest Platz für passende Komponenten und HF-Abstimmung.

• Gehäusekompatibilität:Bewerten Sie die Auswirkungen von Gehäusematerialien, Montagepositionen und internen Strukturen.

Die Antenne sollte innerhalb der vorgesehenen Gerätekonfiguration evaluiert werden, da Änderungen an der Leiterplatte oder dem Gehäuse das HF-Verhalten beeinflussen können.

Typische Anwendungen

Eingebettete Antennendesigns können für verschiedene drahtlose Produkte geeignet sein, wenn die Frequenzanforderungen, das Schaltungslayout und die Installationsbedingungen kompatibel sind.

IoT und vernetzte Geräte

Sensorknoten, Smart-Home-Geräte und andere angeschlossene Elektronikgeräte können platinenintegrierte Antennen verwenden, wenn die Leiterplatte ausreichend Platz und eine geeignete Erdungsreferenz bietet. Bei der Auswahl sollten das Kommunikationsband und das endgültige Gehäuse berücksichtigt werden.

Wi-Fi- und Bluetooth-Produkte

Drahtlose Peripheriegeräte und kompakte elektronische Geräte können eine integrierte Antenne für die Kommunikation über kurze Entfernungen verwenden. Die Leistung sollte anhand des erforderlichen Frequenzbands und der HF-Ziele des fertigen Produkts überprüft werden.

Drahtlose Module und Steuerplatinen

Kommunikationsmodule und elektronische Steuerungssysteme können eine Antenne direkt auf der Leiterplatte unterbringen. Das Design muss zum Modullayout, zur Komponentenplatzierung und zur vorgesehenen Betriebsumgebung passen.

Platzbeschränkte Elektronik

Bei kompakten Geräten muss neben Batterien, Displays, Anschlüssen und anderen Komponenten auch die verfügbare Antennenfläche beurteilt werden. Ein kleines Gehäuse bedeutet nicht automatisch, dass ein integriertes Design eine ausreichende HF-Leistung bietet.

HF-Leistung und -Validierung

Die Antennenleistung hängt von der Wechselwirkung zwischen der Strahlungsgeometrie, der Grundebene, der Speisestruktur, der Impedanzanpassung und den umgebenden Materialien ab. Ein auf einem Evaluierungsboard getestetes Design verhält sich nach dem Einbau in das fertige Produkt möglicherweise anders.

Bei der Prototypenvalidierung sollten daher ein repräsentatives PCB-Layout und, soweit möglich, das vorgesehene Gehäuse verwendet werden. Abhängig von der Anwendung können Ingenieure VSWR, Impedanz, Verstärkung, Bandbreite und Strahlungsmuster anhand vordefinierter Akzeptanzkriterien bewerten.

Frühzeitige HF-Tests können dabei helfen, Layouteinschränkungen zu erkennen, bevor deren Korrektur während der Produktionsvorbereitung teurer wird.

Informationen für benutzerdefinierte Projekte

Die Bereitstellung klarer technischer Anforderungen hilft dabei, die Machbarkeit eines kundenspezifischen Designs zu beurteilen und potenzielle Integrationsprobleme frühzeitig zu erkennen.

Bereiten Sie für eine erste Bewertung folgende Informationen vor, sofern verfügbar:

• Erforderliches Frequenzband und Funkprotokoll

• Leiterplattenabmessungen und verfügbare Antennenfläche

• Informationen zur Grundebene und zum Einspeisepunkt

• Gehäusematerial und benachbarte Komponentenpositionen

• Zielen Sie auf HF-Parameter und Testanforderungen

• Prototypenmenge und geschätztes Produktionsvolumen

Wenn sich die Leiterplatte noch in der Entwicklung befindet, sollte vor der endgültigen Gestaltung des Layouts über die Platzierung der Antenne nachgedacht werden. Dies gibt den Hardware- und HF-Teams die Möglichkeit, den Antennenbereich, die Bodenstruktur und die umgebenden Komponenten zu koordinieren.

Wenn die Hauptplatine die erforderliche Antennenstruktur nicht aufnehmen kann, kann es sich lohnen, eine alternative Konfiguration zu prüfen. Die endgültige Wahl sollte die mechanischen Einschränkungen, HF-Ziele und Herstellungsanforderungen des Geräts widerspiegeln.
