FPC- und PCB-Antennen: Hauptunterschiede bei kompakten elektronischen Geräten

Bei der Auswahl einer Antenne für ein kompaktes elektronisches Gerät geht es um mehr als nur darum, eine Komponente zu finden, die in den verfügbaren Platz passt. Die Antenne muss mit dem PCB-Layout, dem Gehäuse, der Betriebsfrequenz und den umgebenden Komponenten des Geräts kompatibel sein.

FPC-Antennen und PCB-Antennen sind zwei Optionen für eingebettete drahtlose Designs. Beide können in kompakter Elektronik eingesetzt werden, unterscheiden sich jedoch in der Konstruktion, den Installationsanforderungen und der Art und Weise, wie sie in den Herstellungsprozess passen.

Für Ingenieure, die IoT-Geräte, Tablets, tragbare Elektronikgeräte und drahtlose Terminals entwickeln, kann das frühzeitige Verständnis dieser Unterschiede dazu beitragen, unnötige Designänderungen während der Prototypenerstellung zu vermeiden.

Was ist eine FPC-Antenne?

Eine FPC-Antenne verwendet ein Leitermuster auf einem flexiblen Leiterplattensubstrat. Seine dünne Struktur ermöglicht die Installation in geeigneten engen Räumen oder entlang bestimmter gekrümmter Oberflächen innerhalb eines Elektronikgehäuses.

Dies kann nützlich sein, wenn die Hauptplatine nicht genügend Platz für die Antenne bietet oder wenn das Gerätegehäuse eine andere Montageposition erfordert.

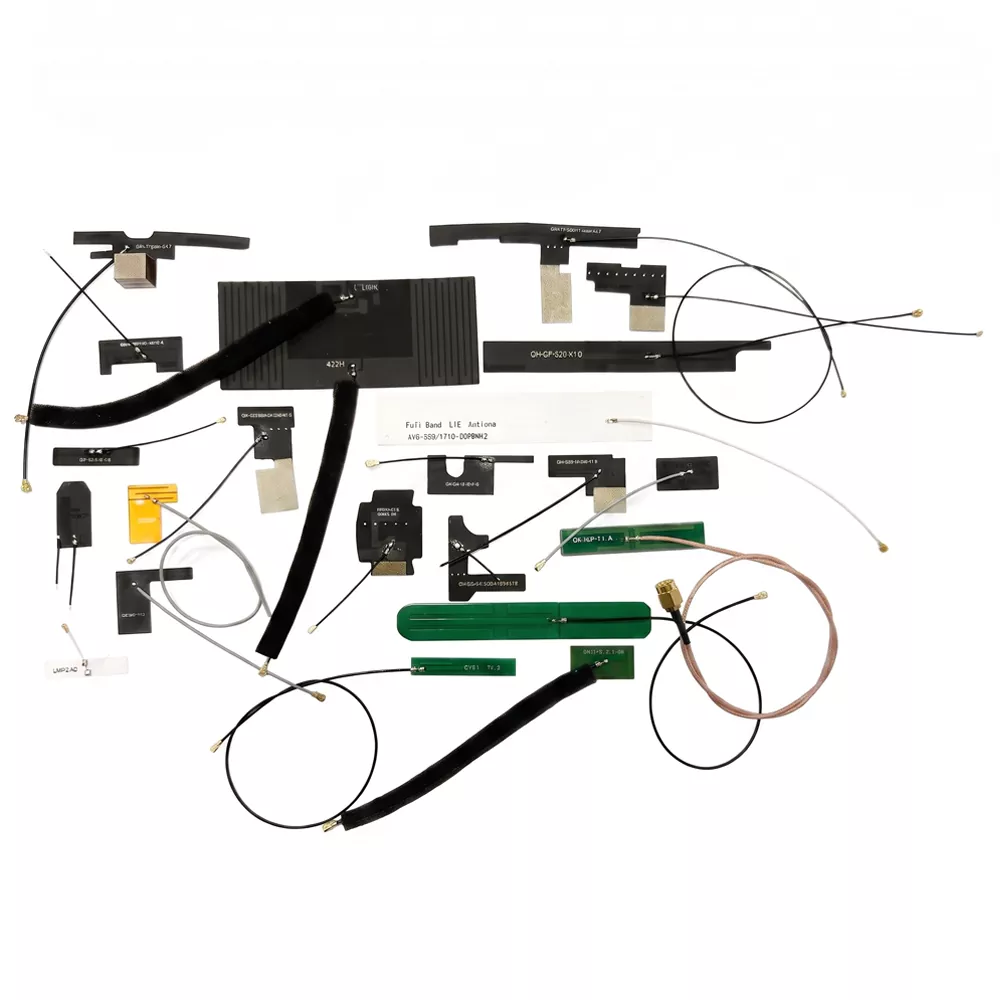

Zu den typischen Anwendungen gehören tragbare Elektronikgeräte, Handheld-Terminals, tragbare Geräte und kompakte IoT-Geräte. DerFPC-Antennenbereichvon Qianmu umfasst integrierte Antennenlösungen für verschiedene drahtlose Anwendungen, wobei die Spezifikationen entsprechend den Geräteanforderungen ausgewählt werden.

Bei der Bewertung einer FPC-Antenne sollten Ingenieure deren Abmessungen, Betriebsfrequenz, Kabel- und Anschlussoptionen, Montagemethode und Abstand zu nahegelegenen Metallkomponenten überprüfen.

Was ist eine PCB-Antenne?

Eine PCB-Antenne wird durch ein Leitermuster auf einer Leiterplatte gebildet. Je nach Design kann es in die Hauptplatine integriert oder auf einer speziellen Platine platziert werden.

Dieser Ansatz kann den Bedarf an einer separaten Antennenkomponente reduzieren, wenn die Leiterplatte genügend Platz für das Strahlungselement und den erforderlichen Freiraum bietet. Es wird häufig für drahtlose Module, IoT-Controller, Smart-Home-Geräte und andere Produkte mit einem relativ stabilen Platinenlayout in Betracht gezogen.

Allerdings ist eine PCB-Antenne nicht automatisch die kostengünstigere oder leistungsstärkere Option. Die Ergebnisse hängen von der Antennengeometrie, der Grundplatte, den Platinenmaterialien, den benachbarten Komponenten und dem endgültigen Gehäuse ab.

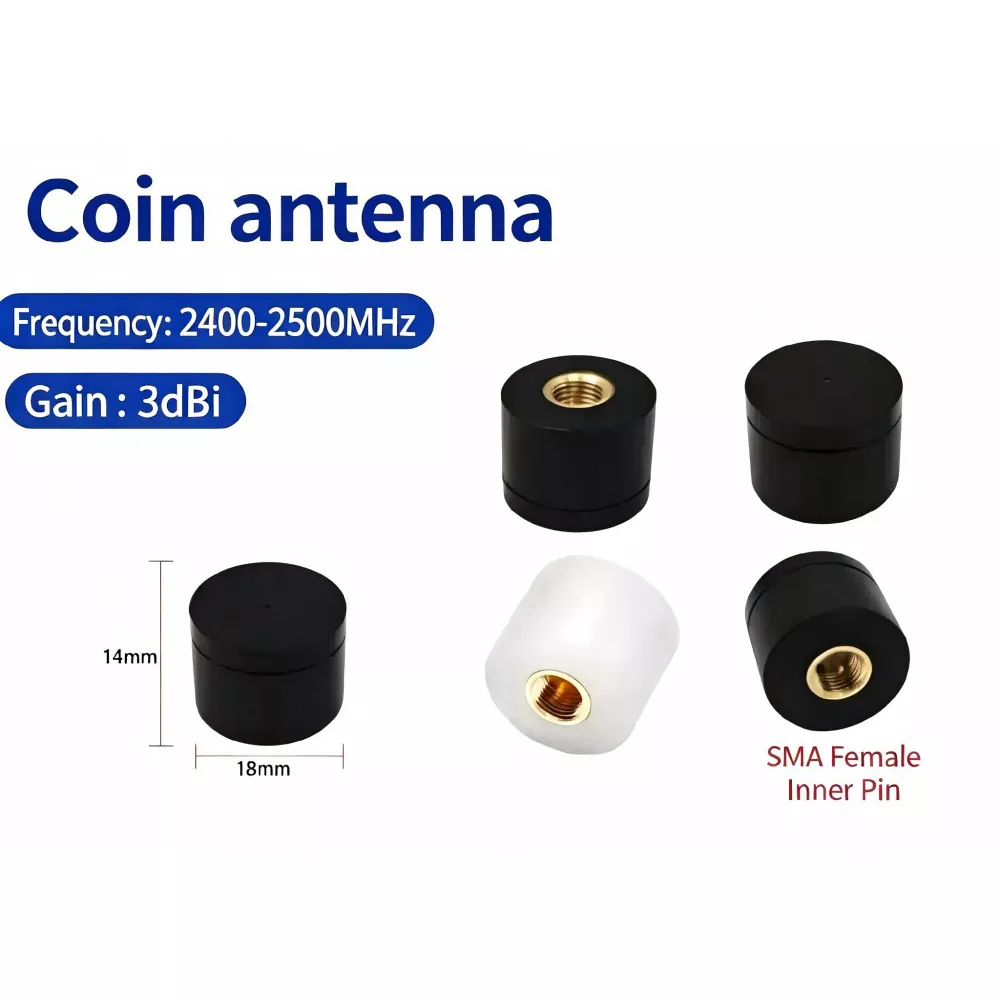

Qianmusintegrierte Antennenlösungenumfassen sowohl FPC-basierte als auch PCB-integrierte Ansätze für verschiedene Gerätestrukturen.

FPC-Antenne vs. PCB-Antenne: Hauptunterschiede

Der praktische Unterschied besteht darin, wie jede Antenne in das Produkt passt. Eine FPC-Antenne bietet mehr Freiheit bei der Platzierung, während eine PCB-Antenne die Integration vereinfachen kann, wenn die Leiterplatte um sie herum entworfen wurde.

Keiner der Typen garantiert eine bessere WLAN-Leistung ohne Tests im vorgesehenen Gerät.

1. Bauraum und mechanischer Aufbau

Der verfügbare Platz ist oft der erste zu beurteilende Faktor.

Eine FPC-Antenne kann entlang einer Gehäusewand oder in einem engen Innenbereich platziert werden, sofern die Biegegrenzen, Montagebedingungen und elektrischen Anforderungen der Antenne eingehalten werden. Dies kann bei Geräten nützlich sein, bei denen Akku, Display und Mainboard den größten Teil des verfügbaren Platzes beanspruchen.

Eine PCB-Antenne benötigt einen geeigneten Bereich auf der Leiterplatte. Bei der Anordnung müssen das Strahlungselement, die Grundplatte und der Abstand zu anderen Komponenten berücksichtigt werden.

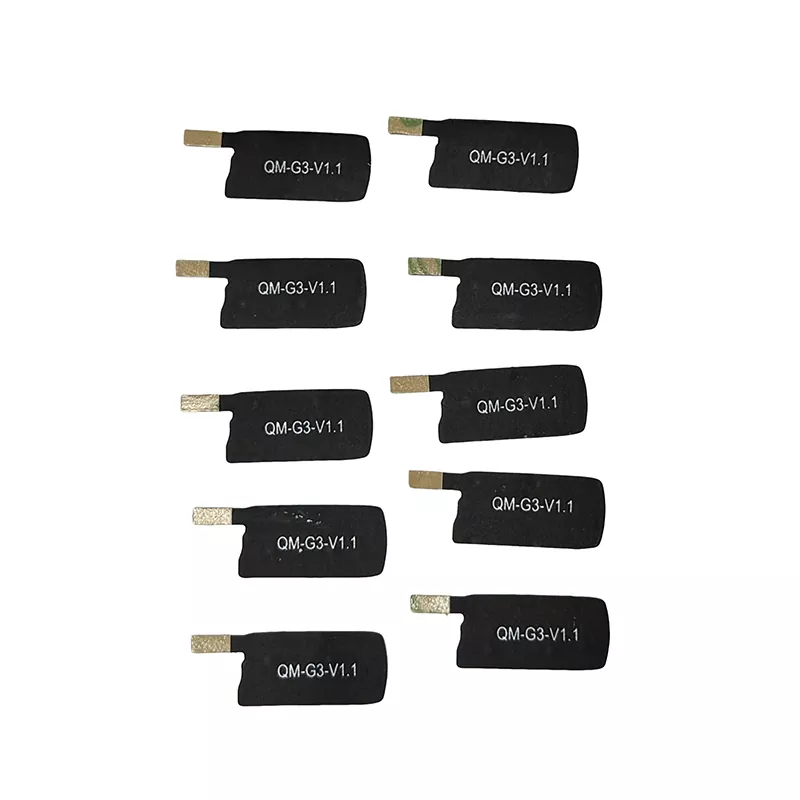

Beispielsweise könnte ein Tablet mit einem dicht gepackten Innenlayout von der Evaluierung einer flexiblen Antenne profitieren, die abseits von überfüllten Bereichen positioniert werden kann. QianmusUltradünne FPC-Tablet-Antenneist ein relevantes Produkt, das bei der Beurteilung dieser Art der Integration überprüft werden sollte.

Die endgültige Entscheidung sollte auf der vollständigen mechanischen Konstruktion und nicht nur auf den Abmessungen der Antenne basieren.

2. HF-Leistung und Signalstabilität

Eine flexible Antenne sorgt nicht automatisch für einen stärkeren Empfang und eine PCB-integrierte Antenne ist nicht unbedingt stabiler.

Die Leistung hängt von der Betriebsfrequenz, der Antennengeometrie, der Impedanzanpassung, dem Erdungsbezug, den Gehäusematerialien und den umgebenden Komponenten ab. Batterien, Metallhalterungen, Displays und Kabel können die installierte Antenne beeinträchtigen.

Vor der Auswahl einer Antenne sollten Ingenieure die folgenden Parameter bestätigen:

• Betriebsfrequenz und erforderliche Bandbreite

• Impedanz und VSWR

• Verstärkung und Strahlungsmuster

• Bodenebene und Antennenabstand

• Anforderungen an Steckverbinder und Zuleitungskabel

• Leistung im fertigen Gehäuse

Bei kompakten Funkgeräten ist es besonders wichtig, die Antenne in der tatsächlichen Einbaulage zu testen. Die mit einer eigenständigen Antenne erzielten Ergebnisse spiegeln möglicherweise nicht deren Leistung wider, nachdem die Antenne in das Endprodukt eingebaut wurde.

3. Herstellungskosten und Montage

Die Gesamtkosten hängen vom kompletten Gerätedesign ab, nicht nur vom Antennenpreis.

Eine PCB-Antenne kann separate Komponenten und Montageschritte reduzieren, wenn sie in ein bestehendes Platinenlayout passt. Wenn das Design jedoch Änderungen an den Leiterplattenabmessungen, dem Routing oder der Komponentenplatzierung erfordert, können diese Änderungen den Entwicklungsaufwand erhöhen.

Eine FPC-Antenne ist eine separate Komponente und erfordert möglicherweise zusätzliches Befestigungsmaterial, ein Kabel oder einen Stecker. Dennoch kann es praktischer sein, wenn dadurch eine umfassende Neugestaltung der Leiterplatte oder des Gehäuses vermieden wird.

Vergleichen Sie für OEM-Projekte die folgenden Kosten:

• Antennenherstellung

• Leiterplatten- und Gehäusemodifikationen

• Kabel, Steckverbinder und Montagematerialien

• Montage und Inspektion

• Prototypentests und HF-Tuning

• Produktionsvolumen und erwartete Nachfrage

Die Anforderung von Angeboten auf der Grundlage derselben technischen Anforderungen bietet einen sinnvolleren Vergleich als die Beurteilung der beiden Technologien anhand ihrer Grundkomponentenpreise.

4. Welche Antenne ist für Ihre Anwendung geeignet?

Das geeignete Design hängt von der physischen Struktur des Geräts und den drahtlosen Anforderungen ab.

Tragbare und tragbare Geräte:Eine FPC-Antenne kann sich lohnen, wenn das Gehäuse gebogen ist oder die interne Anordnung nur begrenzten Platz für eine starre Antennenstruktur lässt.

Smart Home- und IoT-Produkte:Beide Optionen können geeignet sein. Die Entscheidung hängt vom Funkstandard, dem Platinenlayout, dem Gehäuse und dem Montageprozess ab.

Industrielle drahtlose Ausrüstung:Eine PCB-Antenne kann gut funktionieren, wenn das Platinenlayout feststeht und ausreichend Freiraum vorhanden ist. Eine FPC-Antenne kann nützlich sein, wenn der Montageraum begrenzt ist.

Tablet- und Handheld-Terminals:Eine flexible Antenne kann zusätzliche Positionierungsmöglichkeiten bieten, insbesondere wenn die interne Struktur überfüllt ist. Die endgültige Entscheidung erfordert noch eine RF-Validierung.

QianmusProduktpaletteumfasst interne und externe Antennenkategorien für verschiedene drahtlose Anwendungen. Die Überprüfung der verfügbaren Produktstrukturen zusammen mit den Gerätezeichnungen kann dabei helfen, die geeigneten Optionen einzugrenzen.

5. Welche Informationen werden für eine kundenspezifische Antenne benötigt?

Bevor Sie ein Angebot oder einen Prototyp anfordern, bereiten Sie die wichtigsten Details der beabsichtigten Anwendung vor:

1. Frequenzband:Geben Sie die erforderlichen Betriebsfrequenzen und Funkstandards an.

2. Verfügbare Abmessungen:Stellen Sie die maximale Antennengröße und den verfügbaren Installationsbereich bereit.

3. Geräteaufbau:Teilen Sie Leiterplattenzeichnungen, Gehäuseabmessungen und die Positionen von Metallkomponenten oder Batterien in der Nähe.

4. HF-Anforderungen:Identifizieren Sie die Zielimpedanz, Bandbreite, VSWR, Verstärkung und andere anwendbare Leistungskriterien.

5. Verbindungsmethode:Bestätigen Sie, ob das Design eine direkte Leiterplattenverbindung, ein Koaxialkabel, einen IPEX-Anschluss oder eine andere Schnittstelle benötigt.

6. Prüfvoraussetzungen:Geben Sie alle erforderlichen HF-Messungen oder Validierungen auf Produktebene an.

7. Produktionsplan:Geben Sie die Prototypenmenge, das erwartete Auftragsvolumen und den Entwicklungsplan an.

Anhand dieser Angaben lässt sich feststellen, ob eine FPC-Antenne, eine PCB-Antenne oder eine andere integrierte Antennenstruktur für das Projekt geeignet ist.

Häufig gestellte Fragen

Ist eine FPC-Antenne besser als eine PCB-Antenne?

Nicht in jeder Anwendung. FPC-Antennen bieten eine größere Flexibilität bei der physischen Platzierung, während PCB-Antennen die Integration vereinfachen können, wenn das Platinenlayout ausreichend Platz bietet. Die richtige Wahl hängt von der Gerätestruktur und den HF-Anforderungen ab.

Können FPC- und PCB-Antennen Wi-Fi und Bluetooth unterstützen?

Ja. Beide können für Wi-Fi- und Bluetooth-Anwendungen, einschließlich 2,4-GHz-Produkte, konzipiert werden. Die Kompatibilität hängt vom Antennendesign, der Bandbreite, der Anpassung und den Installationsbedingungen ab.

Kostet eine PCB-Antenne immer weniger?

Nein. Eine PCB-Antenne reduziert zwar die Anzahl der einzelnen Komponenten und den Montageaufwand, aber die Neugestaltung von PCBs kann die Entwicklungskosten erhöhen. Eine FPC-Antenne kann wirtschaftlicher sein, wenn größere Änderungen am Mainboard oder Gehäuse vermieden werden.

Was beeinflusst die Leistung einer eingebauten Antenne?

Betriebsfrequenz, Antennengeometrie, Masseebene, Impedanzanpassung, Gehäusematerialien und in der Nähe befindliche Komponenten können alle die Leistung beeinflussen. Eine Prüfung am fertigen Gerät ist unbedingt erforderlich.

Kann Qianmu eine maßgeschneiderte FPC-Antenne bereitstellen?

Auf der FPC-Antennenseite von Qianmu werden die verfügbaren Anpassungsoptionen beschrieben, einschließlich Abmessungen, Frequenz, Anschlüsse, Kabel und Installationsmethoden. Die endgültigen Spezifikationen sollten anhand der HF- und mechanischen Anforderungen des Projekts bestätigt werden.

Wahl zwischen FPC- und PCB-Antennen

Die Entscheidung zwischen einer FPC-Antenne und einer PCB-Antenne sollte mit dem Gerätelayout, der Betriebsfrequenz und der erforderlichen drahtlosen Leistung beginnen. Anschließend sollten Installationsflexibilität, Montageschritte und Gesamtentwicklungskosten gemeinsam bewertet werden.

Bei kompakten elektronischen Produkten kann die frühzeitige Bestätigung der Antennenposition und das Testen des Designs im vorgesehenen Gehäuse vermeidbare Änderungen später in der Entwicklung reduzieren.

Um eine geeignete Option zu bewerten, prüfen Sie neben Ihren Geräteanforderungen auch die FPC-Antennenlösungen und andere integrierte Antennenoptionen von Qianmu.
