Wie kann die richtige DAB-Antenne den digitalen Radioempfang in modernen Fahrzeugen verbessern?

Qianmu, ein professioneller Antennenhersteller in China, entwickelt sichDAB-AntenneLösungen für digitale Autoradiosysteme, die Fahrzeugbesitzern und Geräteherstellern helfen, einen zuverlässigen DAB/DAB+-Signalempfang, reduzierte Interferenzen und eine flexible Installation in verschiedenen Fahrzeuganwendungen zu erreichen.

Eine DAB-Antenne ist ein wesentlicher Bestandteil eines digitalen Radiosystems und für den Empfang von Rundfunksignalen und deren Weiterleitung an einen kompatiblen Empfänger verantwortlich. Im Vergleich zum herkömmlichen analogen Radioempfang können Digital Audio Broadcasting (DAB) und DAB+ bei ausreichender Signalabdeckung klares Audio und Zugang zu einer größeren Auswahl an digitalen Sendern bieten. Die tatsächliche Leistung hängt jedoch vom Antennendesign, der Installationsposition, der Empfängerkompatibilität und den lokalen Sendebedingungen ab. In diesem Artikel wird erklärt, wie eine DAB-Antenne funktioniert, welche technischen Spezifikationen wichtig sind, wie man sie richtig installiert und was Automobilhersteller bei der Auswahl einer geeigneten Lösung von Qianmu beachten sollten.

Inhaltsverzeichnis

1. Was ist eine DAB-Antenne und wie funktioniert sie?

2. Warum ist eine DAB-Antenne für Digitalradio wichtig?

3. Auf welche Funktionen sollten Sie bei einer DAB-Antenne achten?

4. Technische Daten der DAB-Antenne erklärt

5. Wo kann eine DAB-Antenne eingesetzt werden?

6. So wählen Sie die richtige DAB-Antenne aus

7. Tipps zur Installation und Wartung der DAB-Antenne

8. Warum Qianmu für DAB-Antennenlösungen in Betracht ziehen?

9. Häufig gestellte Fragen

10. Fazit

Was ist eine DAB-Antenne und wie funktioniert sie?

Eine DAB-Antenne ist eine Hochfrequenzkomponente zum Empfang digitaler Audio-Rundfunksignale. Es erfasst elektromagnetische Wellen, die von digitalen Rundfunksendern gesendet werden, und leitet das empfangene Signal an einen kompatiblen Radioempfänger weiter, der die Daten verarbeitet und in Audio umwandelt.

DAB steht für Digital Audio Broadcasting, während DAB+ eine erweiterte Version des digitalen Radiostandards ist. Beide erfordern kompatible Empfangsgeräte und Zugang zu Sendungen, die in den unterstützten Frequenzbändern übertragen werden.

In einem Automobilsystem arbeitet die Antenne mit dem Empfänger, dem Koaxialkabel, den Anschlüssen und den zugehörigen elektronischen Komponenten zusammen. Die Qualität der gesamten Installation bestimmt, ob das System einen zuverlässigen Empfang aufrechterhalten kann, während sich ein Fahrzeug durch verschiedene Umgebungen bewegt.

Ein typisches DAB-Empfangssystem für Kraftfahrzeuge umfasst:

• Antennenelement:Erfasst Hochfrequenzsignale von verfügbaren digitalen Sendungen.
• Koaxialkabel:Überträgt das empfangene Signal an die Funkeinheit und begrenzt gleichzeitig unerwünschte Signalverluste.
• HF-Anschluss:Stellt eine geeignete elektrische Verbindung zwischen Antenne und Empfänger her.
• DAB/DAB+-Empfänger:Dekodiert unterstützte digitale Sendungen und gibt Audio aus.

Weitere Hintergrundinformationen zu Empfangslösungen für den Automobilbereich finden Sie in den TV-Antennenprodukten und dem Kommunikationsantennensortiment von Qianmu.

Warum ist eine DAB-Antenne für Digitalradio wichtig?

Der Empfang von Digitalradio hängt nicht nur von den Fähigkeiten des Hauptgeräts ab. Eine geeignete Antenne hilft dem Empfänger, unter realen Fahrbedingungen nutzbare Rundfunksignale zu erfassen. Dies ist besonders wichtig, wenn ein Fahrzeug zwischen städtischen Straßen, offenen Autobahnen, ländlichen Gebieten und Orten mit eingeschränktem Empfang fährt.

Zuverlässigerer digitaler Signalempfang

Eine richtig abgestimmte Antenne kann dazu beitragen, dass ein kompatibler Empfänger ein stärkeres und saubereres Eingangssignal erhält. Dies unterstützt einen konsistenteren Senderempfang, wenn das Rundfunksignal verfügbar ist und die Installation für das Empfangssystem geeignet ist.

Reduzierte elektromagnetische Störungen

Moderne Fahrzeuge enthalten zahlreiche elektronische Systeme, darunter Navigationsgeräte, Ladeschaltungen, Displays und drahtlose Kommunikationsmodule. Diese Komponenten können elektromagnetische Störungen verursachen. Die richtige Platzierung der Antenne, die Kabelabschirmung und das Design der Tonanschlüsse tragen dazu bei, unerwünschte Störungen im Empfangssystem zu reduzieren.

Bessere Integration mit der Automobilelektronik

Kompakte Antennendesigns sind nützlich, wenn Hersteller Digitalradio in bestehende Fahrzeugstrukturen integrieren müssen. Abhängig vom Produktdesign kann die Installation eine Klebemontage, eine verdeckte Platzierung oder eine andere zugelassene Montagemethode umfassen.

Unterstützung für verschiedene Fahrumgebungen

Die Signalverfügbarkeit kann sich je nach Gelände, Gebäuden, Tunneln und der Entfernung von Rundfunksendern ändern. Ein geeignetes Antennendesign hilft dem Empfangssystem, die verfügbaren Signale effektiv zu nutzen, obwohl keine Antenne an jedem Ort einen unterbrechungsfreien Empfang garantieren kann.

Auf welche Funktionen sollten Sie bei einer DAB-Antenne achten?

Beim Vergleich digitaler Autoradioantennen sollten Käufer die vollständige Spezifikation bewerten und sich nicht auf eine einzelne Leistungsangabe verlassen. Für die Produktauswahl sind insbesondere die folgenden Merkmale relevant.

1. Unterstützte Frequenzbänder

Für den DAB-Empfang werden üblicherweise Band-III-Frequenzen verwendet, etwa 174–240 MHz, abhängig von der regionalen Rundfunkzuteilung. Einige DAB-Systeme verwenden auch L-Band-Frequenzen, sofern dies unterstützt und anwendbar ist. Bestätigen Sie den beabsichtigten Markt und die Empfängeranforderungen, bevor Sie eine Antenne auswählen.

2. Angemessener Gewinn und Anpassung

Der Antennengewinn beschreibt die Richtleistung relativ zu einer Referenzantenne. Es bestimmt nicht unabhängig die Empfangsqualität. Ebenso wichtig ist die Impedanzanpassung, da eine Fehlanpassung die reflektierte Leistung erhöhen und die effektive Signalübertragung verringern kann. Antenne, Kabel, Stecker und Empfänger sollten elektrisch kompatibel sein.

3. Umweltschutz

Autoantennen können Regen, Sonnenlicht, Staub, Temperaturschwankungen und Fahrzeugvibrationen ausgesetzt sein. Bei Installationen, die der Witterung ausgesetzt sind, können eine geeignete Schutzart und ein langlebiges Gehäuse den langfristigen Betrieb unterstützen. Die von Qianmu veröffentlichten DAB-Antenneninformationen geben ein IP67-zertifiziertes Design und einen Betriebstemperaturbereich von -40 °C bis +85 °C an.

4. Optionen für abgeschirmte Kabel und Anschlüsse

Ein Koaxialkabel mit wirksamer Abschirmung hilft, unerwünschte elektromagnetische Kopplungen zu begrenzen. Die Auswahl des Anschlusses sollte zum Eingang des Empfängers und zu den Installationsanforderungen passen. Abhängig von der angegebenen Konfiguration können die Optionen SMB-, FAKRA-, SMA- oder MCX-Schnittstellen umfassen.

5. Installationsflexibilität

Eine Klebe- oder verdeckte Montage kann die Integration ohne das Bohren zusätzlicher Löcher vereinfachen, sofern die Fahrzeugstruktur und das Antennendesign dies zulassen. Die Montageposition muss dennoch eine angemessene HF-Leistung bieten und den Sicherheitsanforderungen des Fahrzeugs entsprechen.

Technische Spezifikationen der DAB-Antenne erklärt

Mithilfe technischer Spezifikationen können Käufer feststellen, ob eine DAB-Antenne zu einem bestimmten Autoradiosystem passt. Die folgende Tabelle fasst die veröffentlichten Spezifikationen für die DAB-Antenne von Qianmu zusammen. Bestätigen Sie die genaue Modellkonfiguration mit dem Lieferanten, bevor Sie eine Bestellung aufgeben.

Wichtiger technischer Hinweis:Der aufgeführte Frequenzbereich, die Verstärkung von 15 dBi und die Impedanz von 75 Ohm sollten vor der technischen Genehmigung mit Qianmu überprüft werden. Die veröffentlichten Frequenzzahlen stimmen nicht direkt mit dem üblicherweise verwendeten Band III-Bereich von etwa 174–240 MHz überein. Käufer sollten außerdem die Verstärkungsreferenz, die Messbedingungen, die Anschlusskonfiguration und ob die Antenne aktiv oder passiv ist, überprüfen. Diese Prüfungen tragen dazu bei, Spezifikationsinkongruenzen während der Beschaffung und Integration zu vermeiden.

Wo kann eine DAB-Antenne eingesetzt werden?

DAB-Antennen werden vor allem in Systemen eingesetzt, die digitale Radiosendungen empfangen. Ihre praktische Anwendung hängt von der Empfangsausrüstung, der lokalen Rundfunkverfügbarkeit und der gewählten Antennenkonfiguration ab.

• Personenkraftwagen:Unterstützt den DAB/DAB+-Empfang über kompatible werkseitig installierte oder nachgerüstete Headunits.
• SUVs und MPVs:Bietet eine digitale Radioempfangsmöglichkeit für Familien- und Mehrzweckfahrzeuge.
• Nutzfahrzeuge:Kann in kompatible LKW- und Flotten-Infotainmentsysteme integriert werden.
• Busse und Reisebusse:Unterstützt digitale Radiofunktionen in Passagierunterhaltungsgeräten.
• Freizeitfahrzeuge:Einsetzbar in kompatiblen Multimediasystemen für Reise und Freizeit.
• Automobilelektronikfertigung:Bietet eine Antennenkomponentenoption für Radioempfänger und integrierte Infotainmentprodukte.

Für Gerätehersteller trägt die frühzeitige Auswahl einer Antenne im Entwurfsprozess dazu bei, die Kabelführung, das Montagedesign, die Steckerauswahl und die HF-Validierung zu vereinfachen. Die Fahrzeugkompatibilität sollte immer durch die tatsächliche Empfängerschnittstelle und die unterstützten Rundfunkstandards und nicht nur durch das Fahrzeugmodell bestätigt werden.

So wählen Sie die richtige DAB-Antenne aus

Der richtige Auswahlprozess beginnt beim Empfangssystem und der vorgesehenen Installationsumgebung. Eine Checkliste kann Einkaufsteams und Ingenieuren dabei helfen, Produkte objektiv zu vergleichen.

1. Identifizieren Sie den Funkstandard.Bestätigen Sie, ob der Receiver DAB, DAB+ oder beides unterstützt.
2. Überprüfen Sie das regionale Frequenzband.Überprüfen Sie die im Zielmarkt genutzten Sendefrequenzen.
3. Bestätigen Sie Impedanz und Steckertyp.Passen Sie die Antenne an die Empfänger- und Kabelspezifikationen an.
4. Überprüfen Sie die Montageposition.Berücksichtigen Sie die Platzierung der Windschutzscheibe, eine verdeckte Installation, nahegelegene Metalloberflächen und die Kabelführung.
5. Bewerten Sie die Umweltanforderungen.Überprüfen Sie Temperaturbereich, Schutzart, Vibrationseinwirkung und Materialbeständigkeit.
6. Fordern Sie technische Dokumentation an.Fordern Sie verifizierte Verstärkungsdaten, Impedanzinformationen, Testbedingungen und verfügbare Zeichnungen an.
7. Testen Sie das zusammengebaute System.Bewerten Sie den Empfang an repräsentativen Standorten, bevor Sie einen groß angelegten Einsatz genehmigen.

Bei OEM-Projekten ist es außerdem nützlich, Mindestbestellmengen, Musterverfügbarkeit, Verpackungsanforderungen, Anpassungsvorlaufzeiten und Prüfverfahren zu bestätigen. Diese Details tragen dazu bei, Integrationsrisiken zu reduzieren und die Produktionsplanung zu verbessern.

Tipps zur Installation und Wartung der DAB-Antenne

Selbst eine geeignete Antenne kann bei falscher Installation eine schlechte Leistung erbringen. Befolgen Sie während der gesamten Installation die Anweisungen des Herstellers und die Serviceanweisungen des Fahrzeugs.

Empfohlene Installationspraktiken

• Wählen Sie eine Position, die eine geeignete Sicht auf Rundfunksignale bietet.
• Halten Sie die Antenne nach Möglichkeit von großen Metallhindernissen fern.
• Halten Sie Abstand zu potenziellen elektromagnetischen Störquellen.
• Verlegen Sie das Koaxialkabel sorgfältig, um Quetschungen, scharfe Biegungen und Abrieb zu vermeiden.
• Stellen Sie sicher, dass die Anschlüsse fest sitzen und mit dem Empfänger kompatibel sind.
• Befolgen Sie bei der Klebemontage die angegebenen Anweisungen zur Klebstoffvorbereitung und -aushärtung.
• Stellen Sie sicher, dass Verkleidungen, Airbags und das Sichtfeld des Fahrers nicht beeinträchtigt werden.

Behebung häufiger Empfangsprobleme

Wenn keine Sender gefunden werden können oder der Empfang instabil wird, überprüfen Sie das System sorgfältig, bevor Sie Komponenten austauschen.

• Keine Sender erkannt:Bestätigen Sie die lokale DAB-Abdeckung, die Empfängereinstellungen und die unterstützten Frequenzbänder.
• Intermittierender Empfang:Überprüfen Sie den Sitz des Steckers, Kabelschäden, Antennenposition und Hindernisse in der Nähe.
• Leistungsänderungen nach der Installation:Überprüfen Sie den Montageort und stellen Sie sicher, dass das Kabel nicht durch die Innenverkleidung eingeklemmt wird.
• Unerwartete Kompatibilitätsprobleme:Bestätigen Sie den Antenneneingang, die Impedanz, den Anschluss und alle Stromanforderungen des Empfängers für eine aktive Antenne.

Der digitale Radioempfang kann durch Abdeckungslücken und physische Hindernisse beeinträchtigt werden. Eine kurze Unterbrechung in einem Tunnel oder abgelegenen Gebiet weist nicht automatisch auf einen Antennendefekt hin.

Warum sollten Sie Qianmu für DAB-Antennenlösungen in Betracht ziehen?

Shenzhen Qianmu Communication Technology Co., Ltd. ist auf die Forschung, Entwicklung und Herstellung von Kommunikationsantennen spezialisiert. Das Produktportfolio umfasst Automobilantennen und andere HF-Lösungen für drahtlose und elektronische Geräte.

Für Käufer, die eine DAB-Antenne kaufen möchten, bietet das Unternehmen mehrere Bereiche, die es wert sind, bei der technischen Bewertung besprochen zu werden:

• Produktanpassung:Besprechen Sie Kabellänge, Steckerkonfiguration, Aussehen und andere projektspezifische Anforderungen.
• Fertigungskoordination:Kommunizieren Sie direkt mit dem Lieferanten über Muster, Produktionsplanung und Bestellanforderungen.
• Qualitätsnachweis:Fordern Sie relevante Inspektionsaufzeichnungen und HF-Testdaten für das ausgewählte Modell an.
• OEM-Kooperation:Bestätigen Sie, ob die erforderliche Etikettierung, Verpackung und Produktkonfiguration unterstützt werden kann.
• Technische Beratung:Teilen Sie das Empfängermodell, Installationszeichnungen, Zielfrequenzbänder und Umgebungsbedingungen mit, um die Eignung zu beurteilen.

Die von Qianmu veröffentlichten Produktinformationen zur DAB-Antenne beschreiben eine IP67-zertifizierte Konstruktion, ein doppelt abgeschirmtes Kabel, ein omnidirektionales Empfangsdesign und mehrere Anschlussoptionen. Käufer sollten die genaue Konfiguration und unterstützende Testdokumentation für das angebotene Modell bestätigen.

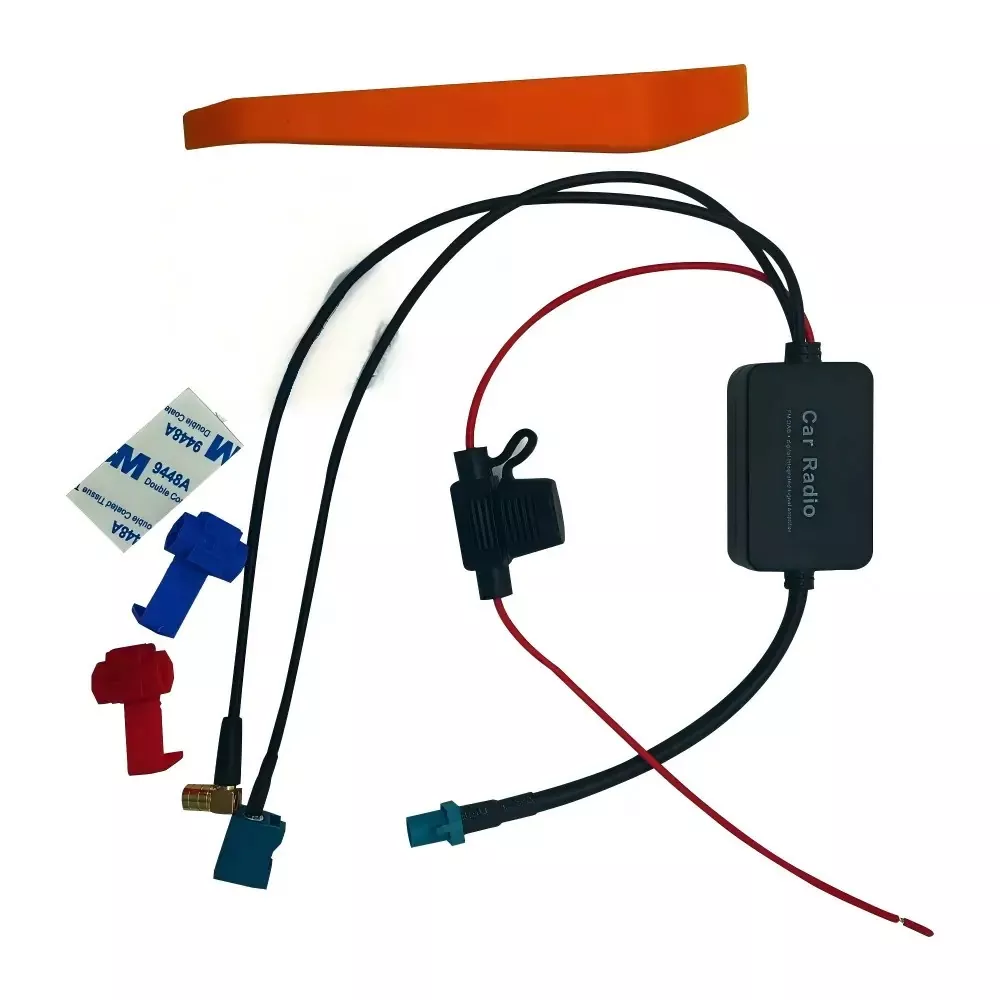

Erkunden Sie die Produktseite der Qianmu DAB-Antenne für Produktdetails oder besuchen Sie den Qianmu-Antennenproduktkatalog, um andere Antennenkategorien zu sehen.

Häufig gestellte Fragen

1. Wofür wird eine DAB-Antenne verwendet?

Eine DAB-Antenne empfängt digitale Audio-Rundfunksignale und übermittelt sie an einen kompatiblen digitalen Radioempfänger. In Fahrzeugen unterstützt es den Zugriff auf verfügbare DAB- oder DAB+-Radiosender, je nach lokaler Abdeckung und Empfängerkompatibilität.

2. Ist eine DAB-Antenne mit jedem Autoradio kompatibel?

Nein. Die Kompatibilität hängt davon ab, ob das Radio DAB/DAB+ unterstützt, vom erforderlichen Frequenzband, vom Antennenanschluss, der Impedanz und etwaigen Stromanforderungen. Überprüfen Sie diese Details, bevor Sie eine Antenne für ein vorhandenes Fahrzeug kaufen.

3. Was ist der Unterschied zwischen DAB und DAB+?

DAB und DAB+ sind digitale Rundfunkstandards. DAB+ verwendet ein effizienteres Audiokodierungssystem als der ursprüngliche DAB-Standard. Um die Sendung korrekt dekodieren zu können, muss der Receiver den entsprechenden Standard unterstützen.

4. Kann eine DAB-Antenne schwachen Radioempfang verbessern?

Eine ordnungsgemäß spezifizierte und installierte Antenne kann den Empfang verbessern, wenn die vorhandene Antenne ungeeignet, beschädigt, schlecht positioniert oder nicht angepasst ist. Die Leistung hängt jedoch auch von der Senderabdeckung, dem Gelände, Interferenzen und der Empfängerempfindlichkeit ab. Eine Antenne kann kein Rundfunksignal erzeugen, wenn keine ausreichende Abdeckung verfügbar ist.

5. Ist eine IP67-DAB-Antenne für den Einsatz im Freien in Fahrzeugen geeignet?

Eine IP67-Einstufung zeigt an, dass ein Produkt definierte Tests zum Eindringen von Staub und zum vorübergehenden Eintauchen bestanden hat. Dies kann eine nützliche Funktion für exponierte Automobilinstallationen sein, Käufer sollten jedoch auch die Kabelabdichtung, den Steckerschutz, die Montageanweisungen und die Umwelttestdokumentation des Herstellers überprüfen.

6. Kann Qianmu DAB-Antennenanschlüsse und -kabel anpassen?

Die Produktinformationen von Qianmu beschreiben Anpassungsoptionen für Kabellänge und Steckerkonfiguration sowie andere OEM-Anforderungen. Kontaktieren Sie das Unternehmen mit Ihrer Empfängerschnittstelle, den Kabelführungsanforderungen, dem Zielmarkt und dem erwarteten Bestellvolumen, um die verfügbare Konfiguration zu bestätigen.

7. Welche Informationen sollte ich bei der Angebotsanfrage angeben?

Geben Sie die beabsichtigte Anwendung, das Empfängermodell, die unterstützten Frequenzbänder, die Impedanz, den Steckertyp, die erforderliche Kabellänge, die Montagemethode, die Umgebungsbedingungen, die Probenanforderungen und die geschätzte Bestellmenge an. Detaillierte Informationen helfen dem Lieferanten, die Kompatibilität zu beurteilen und ein relevanteres Angebot zu erstellen.

Fazit: Die Wahl einer DAB-Antenne für zuverlässiges Autoradio

Eine gut abgestimmte DAB-Antenne ist ein wichtiger Bestandteil eines zuverlässigen digitalen Autoradiosystems. Frequenzkompatibilität, Impedanz, Steckerauswahl, Abschirmung, Umweltschutz und korrekte Installation beeinflussen alle das Endergebnis. Für OEMs, Händler und Automobilelektronikhersteller kann die Bestätigung dieser Faktoren vor der Beschaffung dazu beitragen, Integrationsprobleme zu reduzieren und eine konsistente Produktleistung zu unterstützen.

Qianmu bietet DAB-Antennenlösungen mit Anpassungsoptionen für verschiedene Automobil-Empfangssysteme. Wenn Sie eine DAB-Antenne für ein neues Produkt beschaffen, eine bestehende Installation aufrüsten oder eine Großbestellung planen, lesen Sie die Produktspezifikationen undKontaktieren Sie unsum Ihre technischen Anforderungen zu besprechen, Beispielinformationen anzufordern und eine geeignete Antennenlösung für Ihr Projekt zu erkunden.
