Gemeinsame Fahrradantenne

Shared Bike Antenna ist eine spezielle IoT-HF-Antenne, die speziell für die Integration in das Smart-Lock-Gehäuse von gemeinsam genutzten Fahrrädern und E-Bikes entwickelt wurde. Es erfordert keine äußere Freilegung über das Gerätegehäuse hinaus, sondern wird direkt um die Schlossplatine herum oder in einem reservierten Innenraum im Schlossgehäuse platziert. Aufgrund des begrenzten Innenraums intelligenter Schlösser und elektromagnetischer Störungen durch Metallgehäuse, Batterien, Motoren und Mainboard-Komponenten kommt es bei herkömmlichen handelsüblichen internen Antennen bei der Installation zu einer erheblichen Signaldämpfung. Dies führt zu verzögerter Fahrzeugmeldung, Positionsabweichung, abnormalem Stromverbrauch im Schlafmodus und letztendlich zu höheren Betriebswartungskosten. Die Antenne von Qianmu Communications wurde speziell für die komplexe elektromagnetische Umgebung in Schlossgehäusen optimiert und abgestimmt und gewährleistet eine stabile Kommunikation und Positionierungssignalausgabe in engen, geschlossenen Hohlräumen. Es dient als zentrale unterstützende Komponente für intelligente Schließlösungen in gemeinsam genutzten Zweirädern.

Funktionsprinzip

1. Das Smart-Lock-Mainboard gibt über seinen RF-Anschluss ein RF-Signal aus, das über ein Zuleitungskabel zur Abstrahlung an die eingebaute Antenne des gemeinsam genutzten Fahrrads übertragen wird.

2. Die Strahlungseinheit wandelt elektrische Signale in elektromagnetische Wellen um, die das Kunststoffgehäuse des Schlosses durchdringen und nach außen abstrahlen. Dabei werden Fahrzeugstandort, Schlossstatus, Batteriestand und Fehlerinformationen an eine cloudbasierte Verwaltungsplattform übermittelt.

3. Empfangen Sie Fern-Entriegelungs- und Sperrbefehle von der Basisstation, wandeln Sie die elektromagnetischen Wellen in der Luft wieder in elektrische Signale um und übertragen Sie sie an das Mainboard.

4. Die Impedanzabstimmung wird durchgeführt, um interne Metall- und Batterieinterferenzen zu beheben, eine Standardimpedanz von 50 Ω auf engstem Raum aufrechtzuerhalten, Echoverluste zu reduzieren, anormalen Stromverbrauch zu unterdrücken und die Lebensdauer der Lithiumbatterie des Geräts zu verlängern.

Kompatibel mit unterstützten Geräten

· NBIoT Smart Fahrradschloss

· 4G Cat.1 Shared Electric Bike Central Lock Mainboard

· Internes IoT-Kommunikationsmodul für gemeinsam genutzte Elektroroller

· Gemeinsam genutzte Roller und Mobilitätsgeräte mit integrierten Kommunikationsterminals

· Kleines IoT-Schloss für den Außenbereich, Schrankschloss mit integriertem Modul

Kerntechnologie des Produkts

1. Hohlraum-Anti-Interferenz-Tuning-Design: Speziell in einer schalltoten Kammer kalibriert, um elektromagnetische Störungen durch interne Metallgehäuse, Lithiumbatterien und Leiterplatten in intelligenten Schlössern zu bekämpfen. Es sorgt für eine stabile Strahlungsleistung auch in engen, geschlossenen Räumen und verhindert wirksam Signalschwankungen, die durch die interne Umgebung des Schlosses verursacht werden.

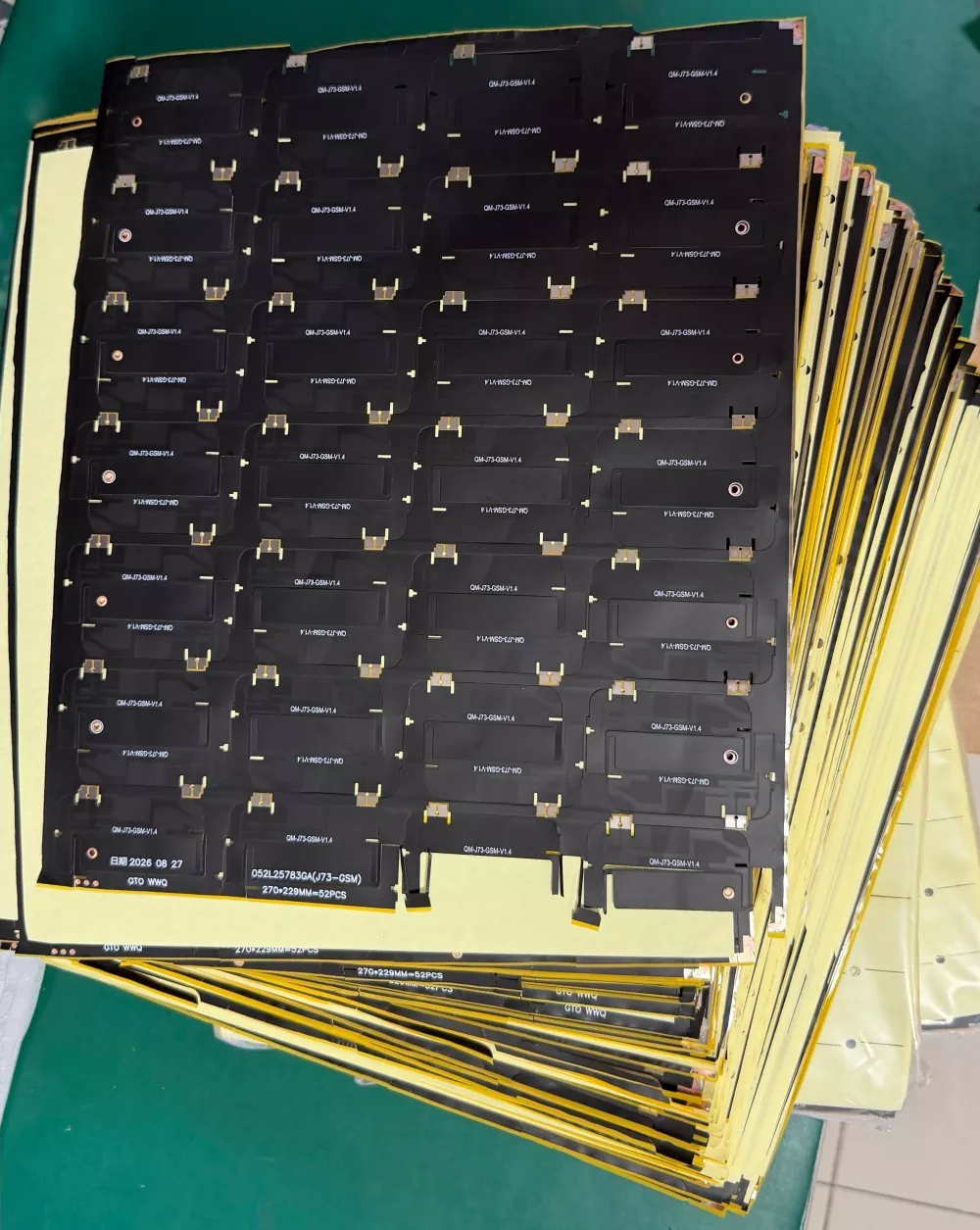

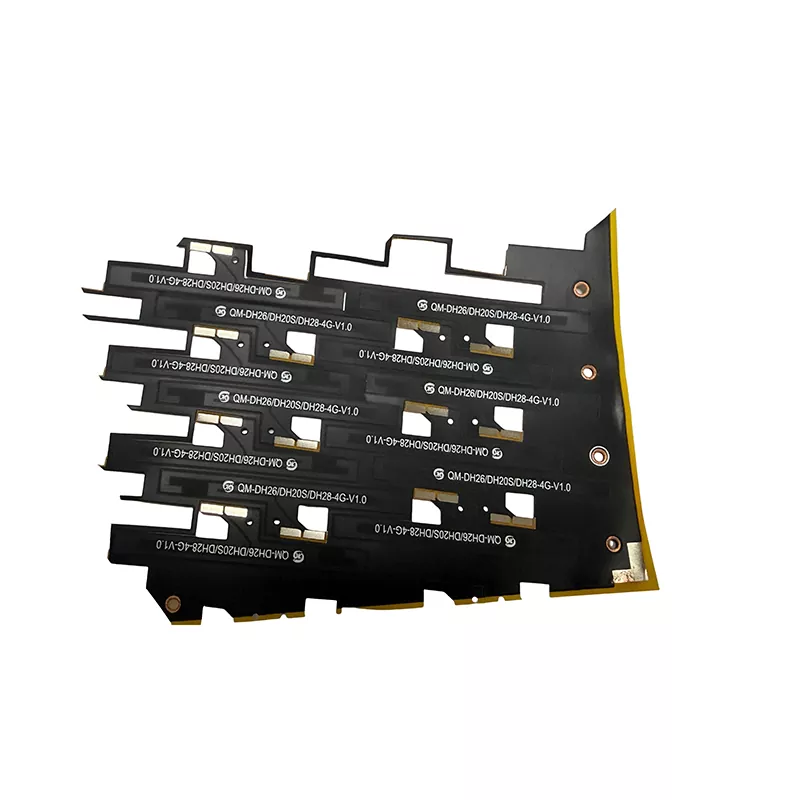

2. Kompaktes und schlankes Design, ideal für enge Räume in Schlössern: erhältlich in mehreren Größen und Konfigurationen, mit flexiblen FPC-, Keramik-, Feder- und PCB-Antennenoptionen zur Anpassung an verschiedene Innenmaße von Schlössern. Es nimmt nur minimalen Hohlraumraum ein und erleichtert Bauingenieuren die Integration in Entwürfe.

3. Anti-Vibrations- und Anti-Ermüdungsfunktionen: Gemeinsam genutzte Fahrräder sind häufig mit holprigen Straßen und anhaltenden Vibrationen konfrontiert, die leicht zum Bruch des Zuleitungskabels oder zum Ablösen der Lötstelle führen können. Die Shared Bike Antenna verfügt über eine spannungsdämpfende Verstärkung am Kabelaustrittspunkt und die flexible FPC-Version enthält zusätzliche Stahlverstärkungsplatten. Nach 500 Stunden simulierter Straßenvibrations-Zuverlässigkeitsprüfung werden Produktionsfehler wie Kabelbrüche deutlich reduziert.

4. RF-Optimierung mit geringem Stromverbrauch: Die Optimierung des RF-Verbindungsverlusts reduziert den Stromverbrauch der Geräteübertragung in komplexen Innenumgebungen, senkt den Gesamtstromverbrauch des Systems, verlängert die Batteriewechselzyklen für einzelne Fahrzeuge und verringert die Häufigkeit der Wartung vor Ort.

5. Flexible Anpassungs- und Entwicklungsmöglichkeiten: Kann speziell auf die Gehäuseabmessungen und die interne Komponentenanordnung des Kunden abgestimmt werden; unterstützt Einzelkommunikationsantennen oder integrierte Doppelfunktionsantennen, die Kommunikation und GNSS-Positionierung kombinieren; Kabellänge, Steckertyp und Betriebsfrequenzband sind alle einstellbar.

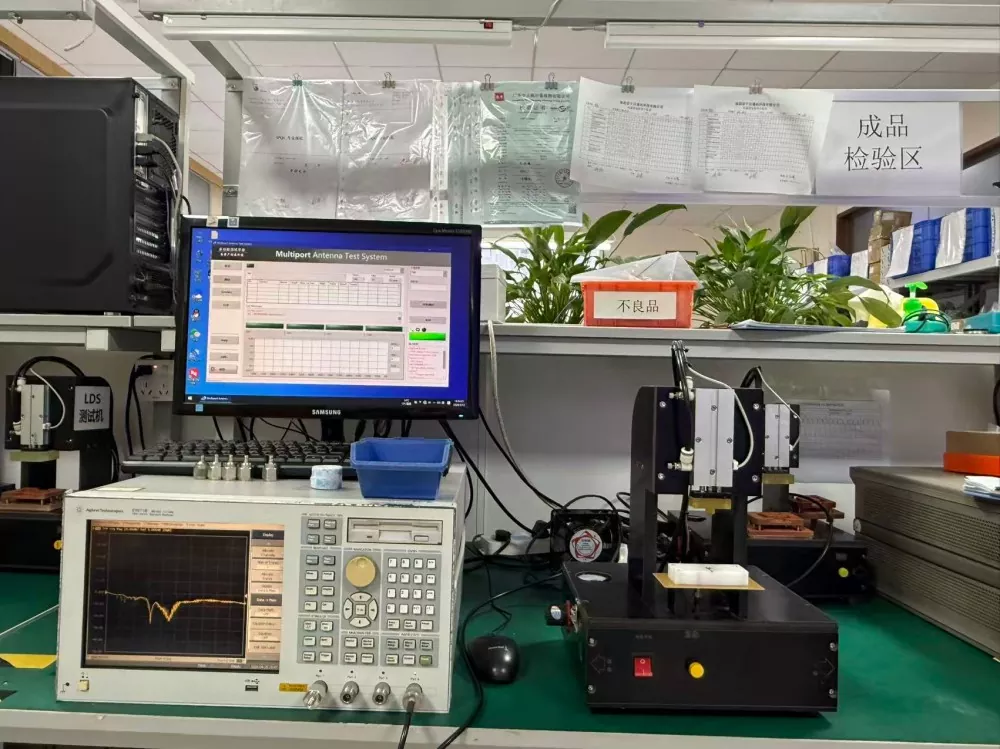

6. Rückverfolgbare und überprüfbare Qualität: Für jede Produktcharge werden Testberichte zur Mikrowellen-Echokammer und Aufzeichnungen über Probenalterungstests aufbewahrt. Bei Großlieferungen für Projekte können tatsächliche Messdaten mit der Lieferung bereitgestellt werden, um die Projektabnahmeanforderungen zu erfüllen. Als Lieferant mit unabhängigen F&E-Fähigkeiten können wir während der Musterphase mehrere Prototyp-Iterationen liefern.

So wählen Sie eine gemeinsame Fahrradantenne aus

1. Frequenzbänder und funktionale Anforderungen klären: Bestätigen Sie, ob es sich bei dem Projekt um NB-IoT oder 4G Cat.1 handelt und ob eine integrierte Beidou-GPS-Dualpositionierung erforderlich ist. Gemeinsam genutzte Fahrradantennen mit identischem Erscheinungsbild, aber nicht übereinstimmenden Frequenzbändern führen bei der Verwendung in Schlössern zu einer schlechten tatsächlichen Leistung.

2. Bewerten Sie die Umgebung im Hohlraum: Berücksichtigen Sie die Größe des Innenraums, die umgebenden Metallkomponenten und die Platzierung der Batterie. Verlassen Sie sich nicht ausschließlich auf die Parameter der bloßen Antennenkomponenten. Tatsächliche Messungen müssen nach der vollständigen Gehäusemontage durchgeführt werden, da die Daten zu unbestückten Platinen nicht die reale Leistung in tatsächlichen Projekten widerspiegeln können.

3. Bestätigen Sie im Voraus die strukturellen Anforderungen: verfügbare Platzabmessungen, Installations- und Montagemethode, Steckermodell und zulässige Kabellänge, um den Kauf von Komponenten zu vermeiden, die nicht zusammengebaut werden können.

4. Priorisieren Sie Hersteller mit HF-Tuning-Funktionen. Standardprodukte sind möglicherweise nicht mit Ihrem Schlosskörper kompatibel. Eine physische Fabrik kann eine Neuabstimmung und Optimierung speziell für Ihren Schleusenhohlraum durchführen, während Händler normalerweise keine Optimierung auf Hohlraumebene erreichen können.

FAQ

F1: Bedeutet ein höherer Antennengewinn immer eine bessere Leistung?

A: Nein. Eingebaute Antennen sind in einem schmalen Metallhohlraum untergebracht; Das bloße Streben nach einer hohen Verstärkung kann zu einer Impedanzfehlanpassung führen, was wiederum zu einem starken Anstieg des Gesamtstromverbrauchs führt. Bei gemeinsam genutzten Fahrrädern muss die eingebaute Antenne mehrere Faktoren ausgleichen, darunter Hohlraumumgebung, Stromverbrauch, Stoßfestigkeit und Größe, und erfordert eine Anpassung und Abstimmung basierend auf dem Design Ihres Schlosskörpers.

F2: Welche Vor- und Nachteile haben eingebaute Antennen im Vergleich zu externen Antennen?

A: Vorteile integrierter Antennen: Sauberes Erscheinungsbild des Geräts ohne freiliegende Komponenten, wodurch die mit externen Antennen verbundenen Risiken von Beschädigung, Bruch oder Verlust ausgeschlossen werden. Nachteile: Größere Störungen durch interne Metallteile im Schlossgehäuse, was eine höhere Präzision bei der Antennenabstimmung erfordert. Wenn es sich bei Ihrem Projekt um einen großflächigen Einsatz in Hochhäusern oder Tiefgaragen handelt, sind gründliche Tests und Bewertungen vor Ort unerlässlich.

F3: Können wir eine gemeinsame 4G-Kommunikation + GPS-BeiDou-Fahrradantenne mit Doppelfunktion herstellen?

A: Unterstützt. Das integrierte Dual-Antennen-Design reduziert die interne Verkabelung und Anschlüsse und Kabel können nach Bedarf angepasst werden.

F4: Wie lauten die Produktgarantiebestimmungen?

A: Bei normaler Installation und Nutzung gewähren wir Garantie für elektrische Fehler des Produkts selbst, die nicht auf menschliche Schäden zurückzuführen sind. Probleme, die durch fehlerhafte Installation, gewaltsames Ziehen von Kabeln oder Schäden durch Druck während der Montage entstehen, fallen jedoch nicht unter die Garantie. Wir stellen außerdem Installationsrichtlinien zur Verfügung, um solche Probleme zu vermeiden.
