Wie kann die richtige NB-IoT-Antenne die Konnektivität und Zuverlässigkeit für industrielle IoT-Geräte verbessern?

Qianmu, ein professioneller Antennenhersteller, der sich auf drahtlose Kommunikationslösungen spezialisiert hat, bietet dieNB-IoT-AntenneEntwickelt, um zuverlässige Konnektivität für industrielle IoT-Geräte, intelligente Messsysteme und Schaltschränke im Freien zu unterstützen. Mit einer Vollbandabdeckung von 700 MHz bis 960 MHz, einem wasserdichten Design nach IP67 und flexiblen Montage- und Anschlussoptionen hilft diese Antenne Geräteentwicklern, die praktischen Herausforderungen der drahtlosen Kommunikation in anspruchsvollen Umgebungen zu meistern.

Eine NB-IoT-Antenne ist eine wesentliche HF-Komponente für Schmalband-Internet-of-Things-Geräte, die kleine Datenmengen über Mobilfunknetze übertragen. Zur Auswahl der richtigen Antenne gehört mehr als nur die Anpassung eines Frequenzbandes. Ingenieure müssen auch Installationsposition, Gehäusematerialien, Impedanz, Antennengewinn, Wasserdichtigkeit, Kabeldämpfung und Steckerkompatibilität berücksichtigen. In diesem Leitfaden wird erklärt, wie eine NB-IoT-Antenne funktioniert, wo sie eingesetzt wird, welche Spezifikationen wichtig sind und wie man eine Lösung für den langfristigen industriellen Einsatz auswählt.

Inhaltsverzeichnis

1. Was ist eine NB-IoT-Antenne?
2. Wie funktioniert eine NB-IoT-Antenne?
3. Welche Funktionen sind am wichtigsten?
4. Wo werden NB-IoT-Antennen eingesetzt?
5. Was sind die wichtigsten technischen Spezifikationen?
6. Wie wählt man die richtige Antenne aus?
7. Wie kann die Installation die Leistung verbessern?
8. Häufig gestellte Fragen
9. Abschluss

1. Was ist eine NB-IoT-Antenne?

Eine NB-IoT-Antenne ist eine Hochfrequenzkomponente, die es einem Gerät ermöglicht, drahtlose Signale über ein Schmalband-Internet-of-Things-Mobilfunknetz zu senden und zu empfangen. NB-IoT ist für vernetzte Geräte konzipiert, die häufig einen geringen Stromverbrauch, eine großflächige Abdeckung und eine zuverlässige Kommunikation für kleine Datenübertragungen erfordern.

Zu den typischen Geräten gehören intelligente Wasserzähler, Gaszähler, Stromüberwachungsterminals, Umweltsensoren, Industriesteuerungen und Fernüberwachungsgeräte. Diese Anwendungen können über längere Zeiträume ohne häufige Wartung betrieben werden, sodass die Antennenauswahl ein wichtiger Bestandteil des gesamten Produktdesigns ist.

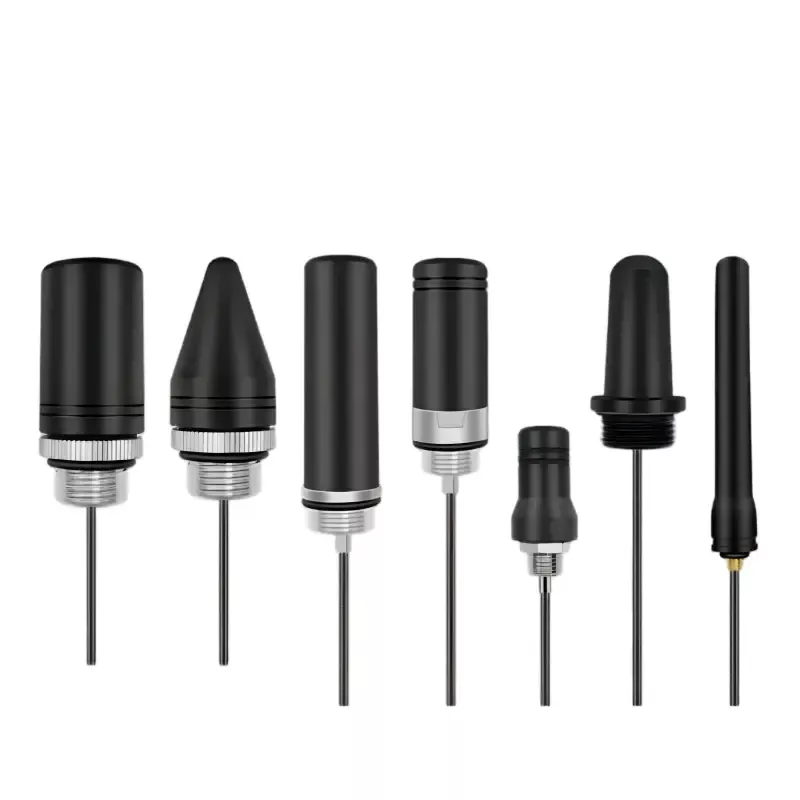

NB-IoT-Antennen sind in verschiedenen Formen erhältlich:

• Eingebaute Antennen:Integriert in das Gerätegehäuse oder die Schaltkreisbaugruppe, wo Platz und Aussehen wichtig sind.
• Patchantennen:Kompakte Strukturen, geeignet für ausgewählte eingebettete drahtlose Anwendungen.
• Fahrzeugmontierte Antennen:Externe Lösungen, die auf bestimmte mobile Geräte und Installationsbedingungen zugeschnitten sind.
• Anschraubbare externe Antennen:Antennen, die durch eine Gehäuseplatte installiert werden, werden oft für Metallschränke und Industrieanlagen im Freien bevorzugt.

Bei Geräten, die in Metallgehäusen installiert sind, kann eine externe Antenne einen praktischeren HF-Pfad bieten als eine Antenne, die vollständig im Gehäuse positioniert ist. Die NB-IoT-Antennenlösung von Qianmu ist für die Installation von Außenschränken konzipiert und unterstützt verschiedene Montagegewinde, Kabellängen und Steckerkonfigurationen.

2. Wie funktioniert eine NB-IoT-Antenne?

Eine NB-IoT-Antenne wandelt elektrische Signale von einem drahtlosen Kommunikationsmodul in elektromagnetische Wellen um und empfängt eingehende Funksignale vom Mobilfunknetz. Ihre Leistung hängt vom elektrischen Design der Antenne, der Betriebsfrequenz, den umgebenden Materialien und der Art der Installation ab.

Drei technische Überlegungen sind besonders wichtig.

Frequenzanpassung

Eine Antenne muss für die vom Ziel-NB-IoT-Netzwerk verwendeten Frequenzbänder ausgelegt sein. Eine Antenne, die schlecht an das Betriebsband angepasst ist, kann mehr HF-Energie zum Sender reflektieren, anstatt sie effizient abzustrahlen. Frequenzabdeckung und Impedanzanpassung sollten daher vor dem Einsatz überprüft werden.

Impedanz und HF-Effizienz

In HF-Systemen wird häufig eine Impedanz von 50 Ohm verwendet. Die Abstimmung von Antenne, Koaxialkabel und Kommunikationsmodul trägt dazu bei, Reflexionen zu reduzieren und eine effiziente Signalübertragung aufrechtzuerhalten. Das Spannungs-Stehwellenverhältnis (VSWR) ist ein nützlicher Indikator für die Impedanzanpassung, obwohl es nicht unabhängig die Gesamtantenneneffizienz oder die reale Kommunikationsreichweite bestimmt.

Einschließung und Umweltauswirkungen

Metallschränke können die Hochfrequenzstrahlung behindern oder verändern, während in der Nähe befindliche Kabel, Netzteile und elektronische Komponenten die Antennenleistung beeinträchtigen können. Die Montage der Antenne außerhalb eines Schranks kann dazu beitragen, die gehäusebedingte Abschirmung zu reduzieren, vorausgesetzt, dass die Antenne entsprechend ihren Designanforderungen installiert und geerdet wird.

3. Welche Funktionen sind bei einer industriellen NB-IoT-Antenne am wichtigsten?

Industrielle IoT-Geräte werden häufig im Freien oder an Orten betrieben, zu denen der Zugang für Wartungsarbeiten eingeschränkt ist. Eine geeignete Antenne sollte daher elektrische Kompatibilität mit mechanischer Haltbarkeit und Installationsflexibilität vereinen.

Breite Frequenzabdeckung

Ein breiter unterstützter Frequenzbereich kann die Produktbereitstellung in kompatiblen NB-IoT-Netzwerken vereinfachen. Die von Qianmu vorgestellte externe Antenne deckt 700–960 MHz ab, Käufer sollten sich jedoch dennoch über die tatsächlich von ihrem Mobilfunkbetreiber und Kommunikationsmodul bereitgestellten Frequenzbänder informieren.

IP67 wasserdichter und staubdichter Schutz

Ein IP67-zertifiziertes Gehäuse ist so konzipiert, dass es Staubschutz bietet und bestimmten vorübergehenden Eintauchbedingungen gemäß den geltenden Testanforderungen standhält. Diese Bewertung ist für Outdoor-Überwachungsschränke wertvoll, die Regen, Staub und wechselndem Wetter ausgesetzt sind. Die korrekte Installation und Abdichtung der Schalttafeln bleibt für die Aufrechterhaltung des Schutzes auf der Ebene der gesamten Gerätebaugruppe von entscheidender Bedeutung.

Flexible Montage- und Anschlussmöglichkeiten

Unterschiedliche Schränke erfordern unterschiedliche Montagemaße und Kabelanordnungen. M12- und M16-Gewindeoptionen können dabei helfen, unterschiedliche Paneldesigns zu unterstützen, während SMA-, IPEX-, BNC- und N-Typ-Anschlüsse potenzielle Kompatibilität mit verschiedenen HF-Schnittstellen bieten. Das genaue Steckergeschlecht und die Schnittstelle müssen für das ausgewählte Modell bestätigt werden.

Umweltverträglichkeit

Gehäusematerialien, Dichtungskomponenten, Kabelaufbau und korrosionsbeständige Metallteile beeinflussen die langfristige Zuverlässigkeit. Bei Küstenanlagen, Transportgeräten und Außenversorgungssystemen sollten Käufer Temperaturgrenzen, Vibrationseinwirkung, Korrosionsrisiken und Wartungsanforderungen gemeinsam bewerten.

4. Wo werden NB-IoT-Antennen eingesetzt?

NB-IoT-Antennen unterstützen eine breite Palette von Fernüberwachungs- und Kommunikationsanwendungen mit niedriger Datenrate. Externe wasserdichte Designs sind besonders nützlich, wenn Geräte in Metallschränken installiert oder den Bedingungen im Freien ausgesetzt sind.

Intelligente Wasser- und Gasmessung

Vernetzte Messsysteme übermitteln Verbrauchswerte und Betriebsinformationen an Remote-Management-Plattformen. Die Platzierung der Antenne kann die Kommunikationszuverlässigkeit beeinflussen, wenn Messgeräte in unterirdischen Versorgungsbereichen, Außenanlagen oder an von Baumaterialien umgebenen Orten installiert werden.

Elektrizität und industrielle Steuerung

Energieüberwachungsterminals, Stromzählerkonzentratoren und industrielle Schaltschränke nutzen drahtlose Konnektivität, um Gerätestatus und Messdaten zu melden. Eine externe Antenne kann dabei helfen, die durch Metallgehäuse verursachten HF-Einschränkungen zu überwinden.

Smart City und Umweltüberwachung

Luftqualitätssensoren, Straßenstaubüberwachungsstationen, Wetterüberwachungsgeräte und intelligente Straßenlaternensteuerungen erfordern möglicherweise zuverlässige drahtlose Verbindungen über verteilte Standorte hinweg. Wenn diese Geräte im Freien betrieben werden, sind Wasserdichtigkeit und geeignete Temperaturwerte wichtig.

Landwirtschaftliches IoT

Die Fernüberwachung von Böden, die Umweltkontrolle in Gewächshäusern und die Überwachung der Wasserqualität in Aquakulturen können NB-IoT-Konnektivität nutzen, um Messungen von Standorten zu übertragen, an denen herkömmliche kabelgebundene Netzwerke unpraktisch sind.

Ferngerätealarme

Industrieanlagen können über angeschlossene Terminals ungewöhnliche Zustände, Gerätefehler oder Änderungen des Betriebsstatus melden. Die Antennenleistung sollte zusammen mit der Netzwerkverfügbarkeit, der Energieverwaltung und den unterstützten Funktionen des Kommunikationsmoduls bewertet werden.

5. Was sind die wichtigsten technischen Spezifikationen einer NB-IoT-Antenne?

Technische Spezifikationen bieten eine praktische Grundlage für den Vergleich von Antennenmodellen. Die folgende Tabelle fasst die veröffentlichten Parameter der von Qianmu vorgestellten externen NB-IoT-Antenne zusammen. Die Spezifikationen sollten anhand des Angebots und des Datenblatts für das genaue bestellte Modell erneut bestätigt werden.

Diese Spezifikationen beschreiben das vorgestellte Produkt und nicht jede Antenne in der NB-IoT-Kategorie. Die tatsächliche Leistung hängt von der ausgewählten Konfiguration, der Installationsumgebung, dem Netzwerkband, der Kabelführung und dem Hostgerät ab. Käufer sollten die entsprechenden Testdaten anfordern, wenn bestimmte Abnahmekriterien erforderlich sind.

6. Wie wählt man die richtige NB-IoT-Antenne aus?

Die Auswahl einer Antenne beginnt mit den Kommunikationsanforderungen des fertigen Geräts. Ein Modell, das im Labor gute Ergebnisse liefert, liefert möglicherweise andere Ergebnisse, wenn es in der Nähe von Metallplatten, Leistungselektronik oder anderen HF-empfindlichen Komponenten installiert wird.

Verwenden Sie bei der Bewertung von Lieferanten und Antennenkonfigurationen die folgende Checkliste:

• Bestätigen Sie die Netzwerkbänder:Überprüfen Sie die vom eingesetzten Betreiber und dem NB-IoT-Modul unterstützten Frequenzen.
• Bewerten Sie den Installationsort:Bestimmen Sie, ob die Antenne in einem Kunststoffgehäuse, außerhalb eines Metallschranks oder auf mobilen Geräten montiert werden soll.
• Wählen Sie das richtige Montagegewinde:Überprüfen Sie die Plattendicke, den Lochdurchmesser, den verfügbaren Abstand und die Dichtungsanforderungen.
• Passen Sie den Stecker an:Bestätigen Sie den Steckertyp, das Geschlecht, die Kabelimpedanz und die Schnittstelle am Kommunikationsmodul.
• Wählen Sie eine geeignete Kabellänge:Vermeiden Sie unnötige Kabellängen, da Koaxialkabel zu HF-Verlusten führen, die das an die Antenne gesendete oder von der Antenne empfangene Signal verringern können.
• Überprüfen Sie die Umgebungsbedingungen:Berücksichtigen Sie Regen, Staub, extreme Temperaturen, Vibrationen und Salzeinwirkung.
• Fordern Sie relevante Testinformationen an:Überprüfen Sie den Frequenzgang, das VSWR, die Verstärkung und alle Umgebungstestergebnisse, die für das vorgeschlagene Modell gelten.
• Testen Sie das komplette Gerät:Überprüfen Sie die Konnektivität und Signalqualität anhand des tatsächlichen Gehäuses, der Kabelroute, des Moduls und des vorgesehenen Installationsorts.

Bei OEM-Projekten kann die Anpassung auch Gehäuseabmessungen, Kabellänge, Steckerkonfiguration und Montagestruktur umfassen. Die Erörterung dieser Anforderungen vor der Werkzeugherstellung oder Massenproduktion trägt dazu bei, Integrationsänderungen später im Entwicklungszyklus zu reduzieren.

7. Wie kann die Installation die Leistung der NB-IoT-Antenne verbessern?

Selbst eine korrekt spezifizierte Antenne kann bei unsachgemäßer Installation unterdurchschnittliche Leistung erbringen. Einige praktische Maßnahmen können dazu beitragen, die HF-Leistung zu erhalten und den Umweltschutz aufrechtzuerhalten.

1. Wählen Sie eine geeignete Montageposition.Verwenden Sie für externe Schrankantennen einen geeigneten Schalttafelstandort, der unnötige Hindernisse durch nahegelegene Metallstrukturen vermeidet.
2. Befestigen Sie die Montageteile ordnungsgemäß.Befolgen Sie die Installationsanweisungen und Anzugsanforderungen des Herstellers, um eine Beschädigung des Gewindes oder eine Beeinträchtigung der Dichtung zu vermeiden.
3. Verlegen Sie das Koaxialkabel sorgfältig.Vermeiden Sie scharfe Biegungen, wiederholtes Falten, Einklemmen und unnötige Kabelverläufe.
4. Wenn möglich, trennen Sie das Kabel von Störquellen.Halten Sie die HF-Verkabelung von rauschenden Leistungselektronik- und Schaltkomponenten fern, wenn die Geräteanordnung dies zulässt.
5. Dichtungskomponenten prüfen.Stellen Sie sicher, dass Dichtungen und Kabeleinführungsstellen korrekt installiert sind, insbesondere in Outdoor-Schränken.
6. Test nach der Endmontage.Bewerten Sie die Netzwerkregistrierung, Signalindikatoren und die Datenbereitstellung auf Anwendungsebene unter repräsentativen Betriebsbedingungen.

Die Installation sollte als Teil des Antennensystemdesigns und nicht als abschließende mechanische Aufgabe betrachtet werden. Das Testen der gesamten Baugruppe ist die zuverlässigste Methode, um Probleme zu identifizieren, die bei einer separaten Bewertung der Antenne möglicherweise nicht auftreten.

8. Häufig gestellte Fragen zu NB-IoT-Antennen

F1: Welchen Frequenzbereich sollte eine NB-IoT-Antenne unterstützen?

Die erforderliche Reichweite hängt von den vom Zielnetzwerk verwendeten Mobilfunkbändern ab. Die vorgestellte externe Antenne von Qianmu deckt 700–960 MHz ab. Bestätigen Sie die lokale Netzwerkbereitstellung und Modulkompatibilität, bevor Sie ein Modell auswählen.

F2: Kann eine NB-IoT-Antenne auf einem Metallschaltschrank installiert werden?

Ja. Für Metallschränke eignet sich häufig eine verschraubte Außenantenne, da der Strahler außerhalb des Gehäuses positioniert werden kann. Das Montagedesign, die Erdungs- oder Kopplungsanordnung und die Installationsanweisungen sollten für das jeweilige Modell befolgt werden.

F3: Ist eine IP67-zertifizierte NB-IoT-Antenne für den Außenbereich geeignet?

Die Schutzart IP67 gibt einen definierten Grad an Staub- und Wasserschutz unter bestimmten Testbedingungen an. Es kann für viele Außenanwendungen geeignet sein, aber die gesamte Installation muss auch eine angemessene Abdichtung und einen entsprechenden Umweltschutz gewährleisten.

F4: Können Kabellänge und Steckertyp angepasst werden?

Ja. Qianmu listet Kabeloptionen von 1,5 m bis 10 m und Anschlussoptionen auf, darunter SMA, IPEX, BNC und N-Typ. Die Verfügbarkeit hängt von der ausgewählten Konfiguration ab. Überprüfen Sie daher die Steckerdetails und Kabelanforderungen, wenn Sie ein Angebot anfordern.

F5: Bietet ein höherer Antennengewinn immer eine bessere Konnektivität?

Nein. Der Gewinn muss neben dem Strahlungsmuster, der Installationsausrichtung, den Netzwerkbedingungen und dem Empfangssystem berücksichtigt werden. Eine Antenne mit höherer Verstärkung garantiert nicht automatisch eine bessere Leistung in jede Richtung und an jedem Standort.

F6: Wie kann ich den Signalverlust während der Installation reduzieren?

Verwenden Sie ein geeignetes verlustarmes Koaxialkabel, wählen Sie eine geeignete Kabellänge, vermeiden Sie scharfe Biegungen, achten Sie auf eine einwandfreie Steckermontage und positionieren Sie die Antenne entfernt von größeren Hindernissen. Überprüfen Sie die Leistung, nachdem Sie die Antenne im endgültigen Gehäuse installiert haben.

F7: Welche Informationen sollte ich angeben, wenn ich eine kundenspezifische NB-IoT-Antenne anfordere?

Geben Sie die Betriebsfrequenzbänder, das Kommunikationsmodulmodell, das Gehäusematerial, die Montageabmessungen, die Kabellänge, den Steckertyp, die Umgebungsbedingungen, die Zielmenge und alle erforderlichen HF- oder Eindringschutztestkriterien an. Diese Informationen helfen dem Lieferanten, die Kompatibilität zu beurteilen und eine geeignete Konfiguration zu empfehlen.

9. Fazit: Bauen Sie eine zuverlässigere IoT-Verbindung auf

Eine gut ausgewählte NB-IoT-Antenne hilft angeschlossenen Geräten dabei, eine effektive drahtlose Kommunikation in Anwendungen aufrechtzuerhalten, die von intelligenten Messgeräten und industrieller Überwachung bis hin zu Umweltsensoren und Steuerungssystemen für den Außenbereich reichen. Frequenzkompatibilität, Impedanzanpassung, Montagestruktur, Kabelauswahl und Umweltschutz tragen alle zum Endergebnis bei.

Qianmu bietet eine externe NB-IoT-Antennenlösung mit 700–960 MHz Abdeckung, IP67-Schutz, M12- und M16-Montageoptionen sowie konfigurierbaren Kabel- und Steckeroptionen. Für Gerätehersteller, Systemintegratoren und IoT-Produktentwickler ist die Bewertung dieser Parameter anhand tatsächlicher Betriebsbedingungen ein wichtiger Schritt in Richtung einer zuverlässigen Bereitstellung.

Suchen Sie nach einer passenden Antenne für Ihr nächstes IoT-Projekt? Entdecken Sie die Produktseite der Qianmu NB-IoT-Antenne, um die verfügbaren Spezifikationen und Konfigurationsoptionen zu überprüfen. Wenn Sie Hilfe bei der Anpassung von Frequenzbändern, Anschlüssen, Kabellängen oder Montageanforderungen an Ihre Ausrüstung benötigen, wenden Sie sich an uns.Kontaktieren Sie unsum Ihre Anwendung zu besprechen und eine maßgeschneiderte Antennenlösung für Ihr Projekt anzufordern.
