NB-IoT-Antenne

Auf dem Markt sind drei Haupttypen von IoT-Antennen erhältlich: integrierte Patch-Antennen, fahrzeugmontierte Saugnapfantennen und verschraubte externe wasserdichte Antennen.

Die in diesem Artikel gezeigte NB-IoT-Antenne gehört zur Kategorie der wasserdichten Außenantennen mit Schraubbefestigung. Es wurde speziell für industrielle Schaltschränke, integrierte Gerätekästen im Freien und kommunale IoT-Terminals entwickelt.

Die externe NB-Antenne im Gehäuse von Qianmu Communication unterstützt Vollband-NB-IoT von 700 MHz bis 960 MHz und ist mit Schmalbandnetzen der drei großen Betreiber kompatibel: China Mobile, China Unicom und China Telecom. Es ist mit zwei gängigen Schraubengrößen erhältlich, M12 und M16, die den Installationslochstandards der meisten inländischen und importierten Industrieschränke entsprechen.

Was ist eine externe Antenne für NB-IoT-Schränke?

Eine externe NB-IoT-Schrankantenne ist eine verschraubte, wasserdichte HF-Antenne, die für industrielle IoT-Geräte entwickelt wurde. Es wird extern auf Geräteschränken installiert und sorgt für eine stabile drahtlose Signalübertragung für NB-IoT-Terminals im Außenbereich und in Industrieumgebungen.

Funktionsprinzip

Viele Kunden glauben fälschlicherweise, dass eine Antenne nur ein Metalloszillator ist und dass das wasserdichte Gehäuse keinen Einfluss auf die Signalleistung hat. Tatsächlich wirkt sich das strukturelle Design der externen Antenne des NB-IoT-Schranks direkt auf die Stabilität der Fernkommunikation im Freien aus. Die Arbeitsleistung kann mithilfe von Vektornetzwerkanalysatoren und abgeschirmten reflexionsarmen Kammern getestet und verifiziert werden.

1. Resonanzstruktur eines Niederfrequenzoszillators

NB-IoT arbeitet im Niederfrequenz-Kommunikationsband von 700–960 MHz, das längere Wellenlängen und höhere Anforderungen an die Oszillatorlänge und Bodenanpassung aufweist. Die Antenne verwendet im Inneren segmentierte Kupferstrahlerelemente, die die schmalbandige Niederfrequenzresonanz genau anpassen und Resonanzversatz und Stehwellenanstieg vermeiden, die bei gewöhnlichen Kurzantennen auftreten.

2. Schrankisolierte Strahlungsstruktur

Die Antenne wird außerhalb des Schrankes montiert. Die Metallschraube dient zur Befestigung und Erdung, während der Oszillator einen sicheren Isolationsabstand zum Schrankblech einhält. Dadurch wird eine Abschirmung und Absorption des HF-Signals durch das Metallgehäuse vermieden.

Bei derselben Spezifikation kann eine in einem Metallgehäuse installierte eingebaute Antenne eine Dämpfung von 6–9 dB erfahren, während die externe NB-IoT-Antenne eine Gesamtdämpfung von nur 1–2 dB aufweist.

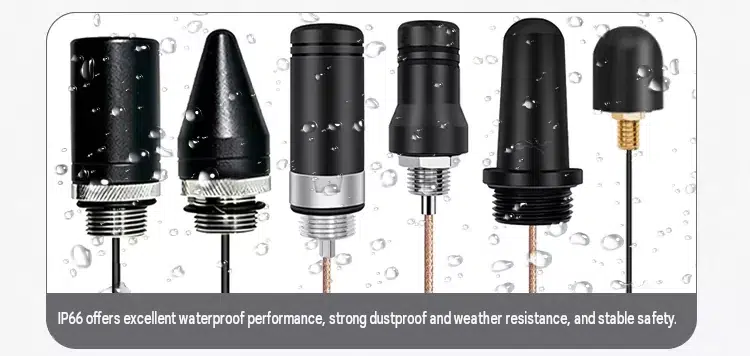

3. Mehrschichtige, versiegelte, wasserdichte Struktur

Die Antenne verfügt über eine wasserdichte Silikondichtung auf der Rückseite, einen wasserdichten Gummiring mit Gewinde und eine spritzgegossene Kabelstruktur, um drei Schutzschichten zu bieten. Regenwasser und Kondenswasser können über das Kabel nicht in den Schrank gelangen. Das 50-Ω-Koaxialkabel sorgt für eine stabile HF-Signalübertragung und verhindert Impedanzdrift durch Außentemperaturänderungen.

4. Struktur zur Rauschunterdrückung

Der Antennensockel verfügt über einen Erdungskopplungsring, um elektromagnetisches Rauschen zu filtern, das von Netzteilen, SPS und Relais im Inneren des Schranks erzeugt wird, den Geräuschpegel zu reduzieren und die Erfolgsquote beim Zugriff auf die Basisstation des IoT-Terminals zu verbessern.

Kompatible Geräte

Die NB-IoT-Antenne ist für IoT-Terminals konzipiert, die einen Metallgehäuseschutz und einen langfristigen Betrieb im Freien erfordern. Es ist für zivile, kommerzielle und industrielle Geräte geeignet:

1. Intelligente Wasserzählerschränke mit Fernübertragung

Kommunale Wasser- und Gasausrüstung, Gassammelkästen, Rohrleitungsdrucküberwachungs- und Steuerschränke sowie Online-Geräte zur Überwachung der Wasserqualität.

2. Intelligente Energie- und Industriesteuerungsgeräte

Stromsammelschränke für den Außenbereich, Überwachungsterminals für die Niederspannungsverteilung, integrierte Steuerschränke für Photovoltaik-Energiespeicher und Stromzählerkonzentratoren.

3. Sicherheitsausrüstung für intelligente Städte

Straßenstaubüberwachungsboxen, Umwelt- und Wetterüberwachungsstationen, Steuerschränke für Parkschranken und intelligente Steuerungen für Straßenlaternen im Freien.

4. Industrielle Automatisierungsterminals

Steuerkästen für die Datenerfassung in Fabrikwerkstätten, Positionierungsterminals für die Lagerlogistik und drahtlose Alarmschränke für Gerätefehler.

5. Landwirtschaftliche IoT-Ausrüstung

Schränke zur Feldbodenüberwachung, Schränke zur Wasserqualitätskontrolle in Aquakulturen und integrierte Überwachungsgeräte für die Gewächshausumgebung.

Detaillierte Tabelle der technischen Parameter

Allgemeiner FAQ-Bereich

F1: Können die Kabellänge und der Anschluss der externen NB-IoT-Antenne geändert werden?

A: Ja. Die Standardmodelle unterstützen Koaxialkabellängen von 1,5 m bis 10 m. Steckverbinder wie SMA, IPEX und N können je nach Bedarf ausgetauscht werden. Bei Großbestellungen werden auch benutzerdefinierte Gehäusefarben und der Logo-Siebdruck unterstützt.

F2: Ist diese NB-Außenantenne gleichzeitig mit NB-Karten von China Mobile, China Unicom und China Telecom kompatibel?

A: Ja. Die Antenne deckt das gesamte NB-IoT-Frequenzband von 700–960 MHz ab und ist mit den NB-Netzwerken der drei großen Betreiber kompatibel. Es ist nicht erforderlich, separate Versionen für verschiedene Frequenzbänder zu erwerben.

F3: Beeinträchtigt die Biegung des Drahtes das Antennensignal, wenn der Innenraum des Schranks begrenzt ist?

A: Das Kabel kann mit einem großen Biegeradius sanft gebogen werden, 90-Grad-Biegung und wiederholtes Falten sollten jedoch vermieden werden. Halten Sie das Kabel bei der Installation möglichst gerade und fern von Störquellen wie Netzteilen und Frequenzumrichtern, um eine erhebliche Signaldämpfung zu vermeiden.

F4: Ist die Metallmutter der Antenne bei längerem Einsatz in küstennahen Salznebelumgebungen anfällig für Rost?

A: Nein. Die Antennen-Sicherungsmutter besteht aus einer passivierten, rostfreien Aluminiumlegierung und hat einen 48-Stunden-Salzsprühtest bestanden. Es ist nicht anfällig für Rost oder Verklemmungen bei längerem Außeneinsatz in Küstengebieten. Für stark korrosive Umgebungen können Ingenieure zu maßgeschneiderten Korrosionsschutzlösungen hinzugezogen werden.
