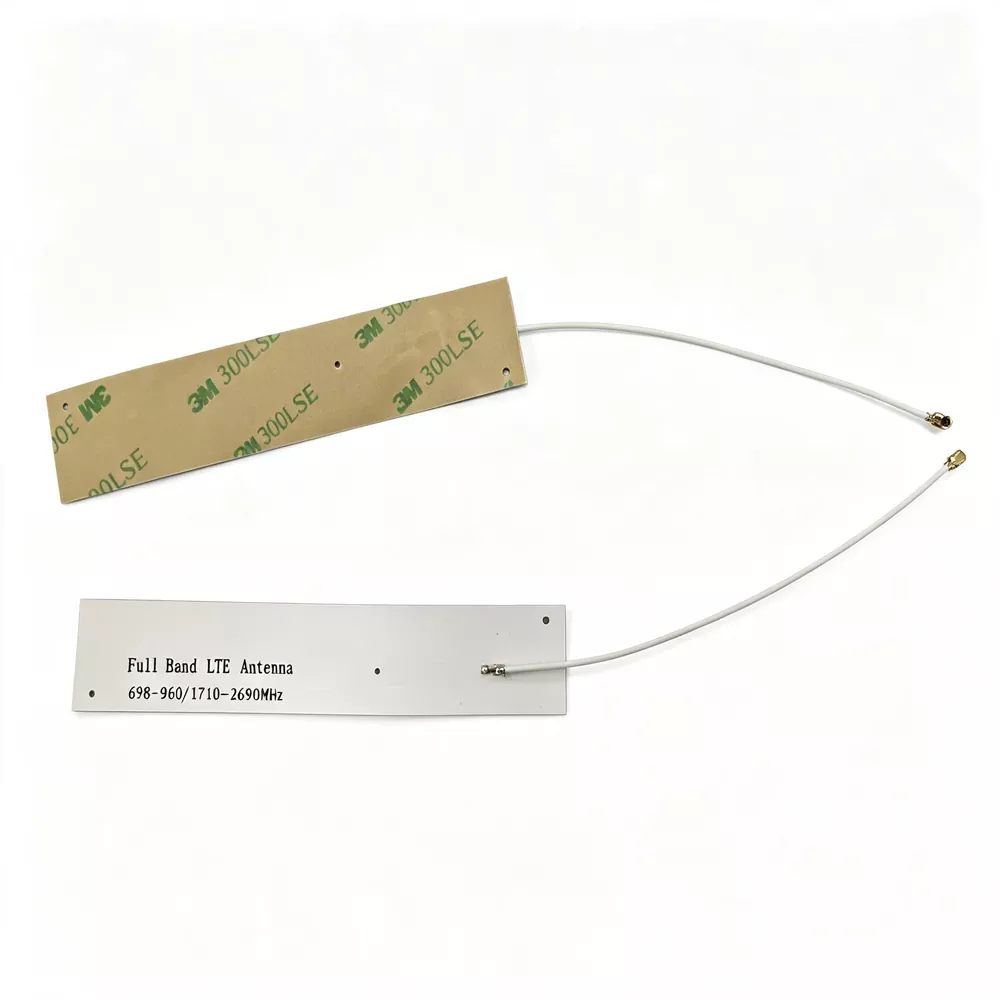

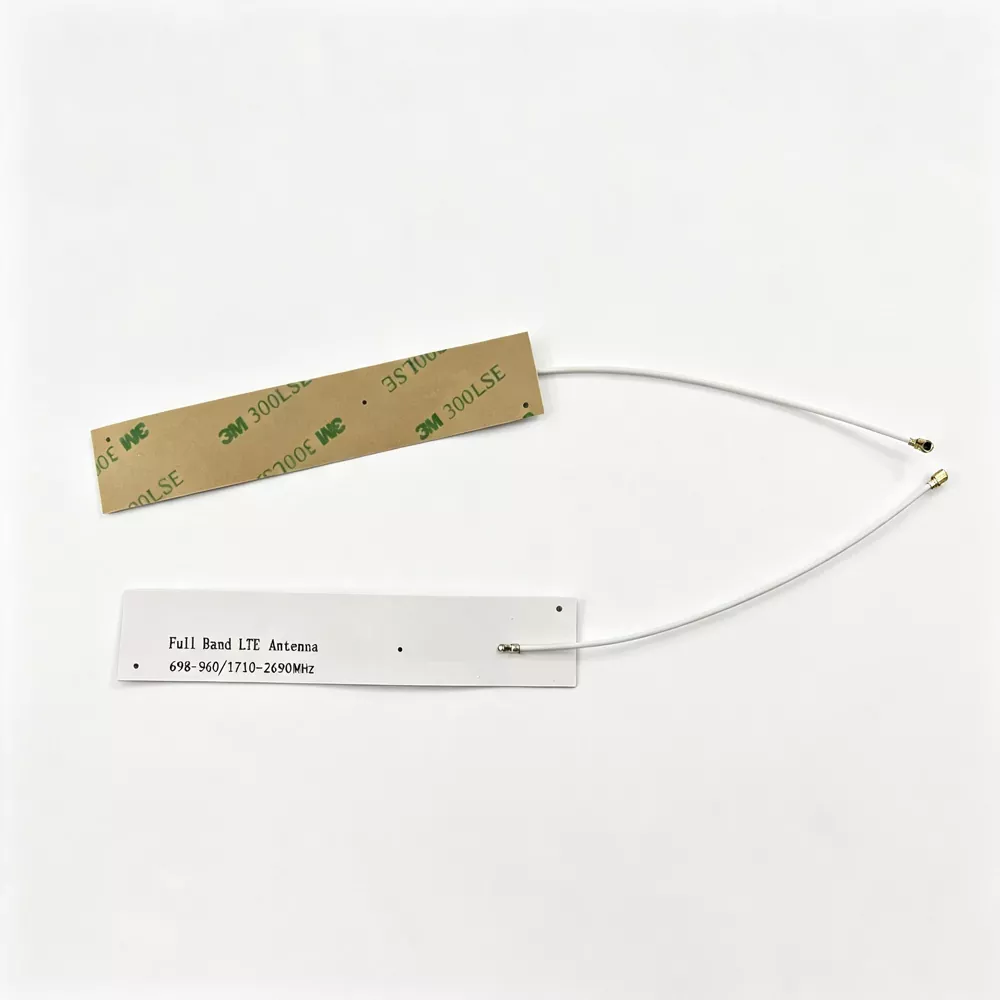

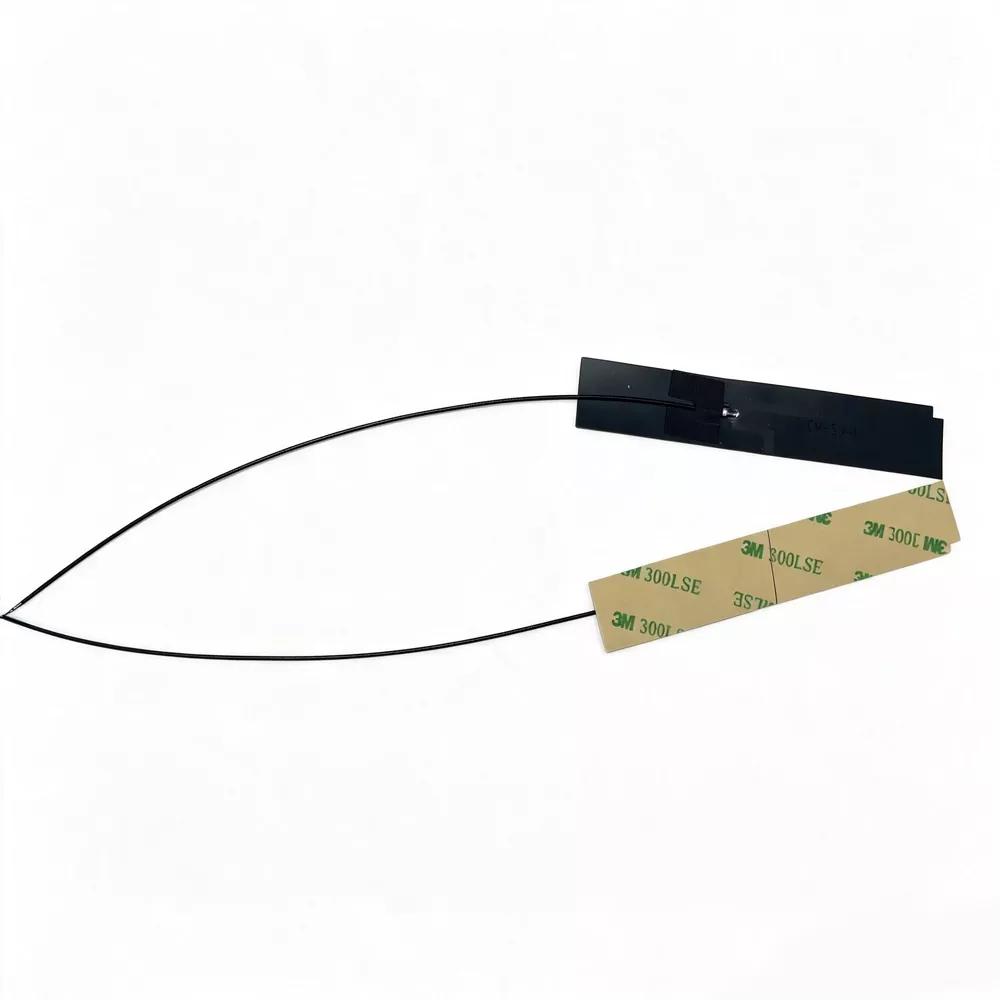

2G/3G/4G LTE-Antenne

Die 2G/3G/4G LTE-Antenne ist eine leichte, flexible und biegsame integrierte Vollband-Mobilfunkantenne. Im Gegensatz zu herkömmlichen oberflächenmontierten Antennen verwendet dieses Produkt eine flexible FPC-Leiterplatte + einen Koaxial-Direktlötprozess. Die Antenne ist leicht, dünn, weich und passt frei in die gewölbte Oberfläche und den schmalen Schlitz im Inneren des Geräts. Es unterstützt 2G GSM, 3G WCDMA und 4G LTE Multi-Netzwerk-Signalübertragung und -empfang. Es ist derzeit der bevorzugte Typ integrierter Kommunikationsantenne für kleine intelligente IoT-Geräte und löst in großem Umfang Probleme in der Branche, wie z. B. geringer Einbauraum, schwaches Signal, instabiler Kontakt und schlechte Vibrationsfestigkeit des Geräts.

Funktionsprinzip

Diese geschweißte FPC-Koaxialantenne für 2G/3G/4G LTE-Antennen basiert auf dem Hochfrequenzprinzip eines flexiblen Mikrostreifen-Oszillator-Arrays und überträgt Signale mit koaxialen, abgeschirmten Zuleitungen. Es ist in drei Teile unterteilt: Signalstrahlungsschicht, isolierende Substratschicht und abgeschirmte Übertragungsschicht. Die Arbeitslogik ist stabil und effizient:

• HF-Strahlungsprinzip: Die Oberfläche der FPC-Platine ätzt Multiband-Oszillatorlinien präzise, ​​stimmt genau mit 2G/3G/4G-Vollbandresonanzpunkten überein, keine Bandtotzonen, das gemessene Stehwellenverhältnis im gesamten Band ist stabil ≤1,5, der Signalreflexionsverlust ist extrem niedrig.

• Vorteile der Schweißübertragung: Die Koaxialleitung und die FPC-Oszillatorplatte werden durch Hochtemperatur-Zinnlöten in einem Stück geformt. Im Vergleich zur herkömmlichen genieteten und geklemmten Struktur ist die gemessene seismische Leistung um 85 % verbessert, und in der Langzeitvibrationsumgebung kommt es zu keinem Kontaktverlust und zu keiner Signalunterbrechung.

• Abschirmungs-Anti-Interferenz-Mechanismus: Die doppelschichtige Abschirmungsstruktur der RG1.13-Koaxialleitung isoliert effektiv elektromagnetische Störungen von der CPU, dem Netzteil und dem Chip der Hauptplatine des Geräts. Gemessen in der internen Störumgebung des Geräts erhöht sich die Signalempfangsempfindlichkeit um 3-5 dB.

• Omnidirektionale Strahlungseigenschaften: Das planare omnidirektionale Sende- und Empfangsdesign kann eine stabile Signalausgabe in Szenarien aufrechterhalten, in denen die geschlossene Hülle und das Metallgehäuse des Geräts blockiert sind, und die Erfolgsquote der Outdoor-Netzwerke von IoT-Geräten steigt nachweislich um 28 %.

Installations- und Nutzungshandbuch

Diese FPC-Antenne verfügt über eine integrierte eingebettete Installation, ist einfach zu bedienen, eignet sich für die Massenproduktionsmontage und erfordert kein professionelles Debuggen. Die Schritte sind wie folgt:

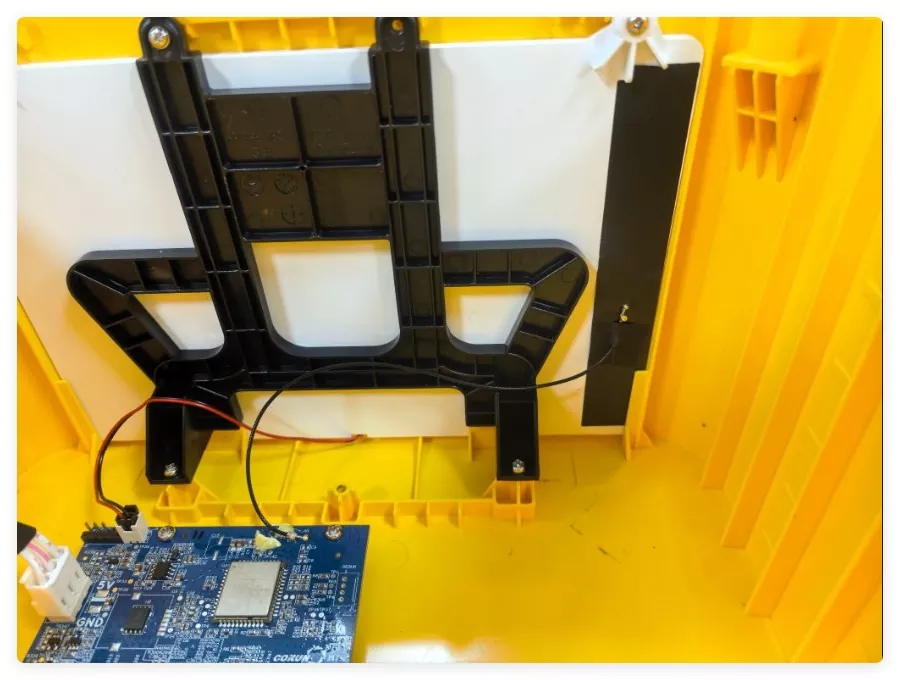

1. Standortwahl: Wählen Sie einen offenen Bereich im Inneren des Geräts, entfernt vom Motherboard-Chip, der Stromversorgung und dem Metallgehäuse, um Signalblockaden und Störungen zu vermeiden.

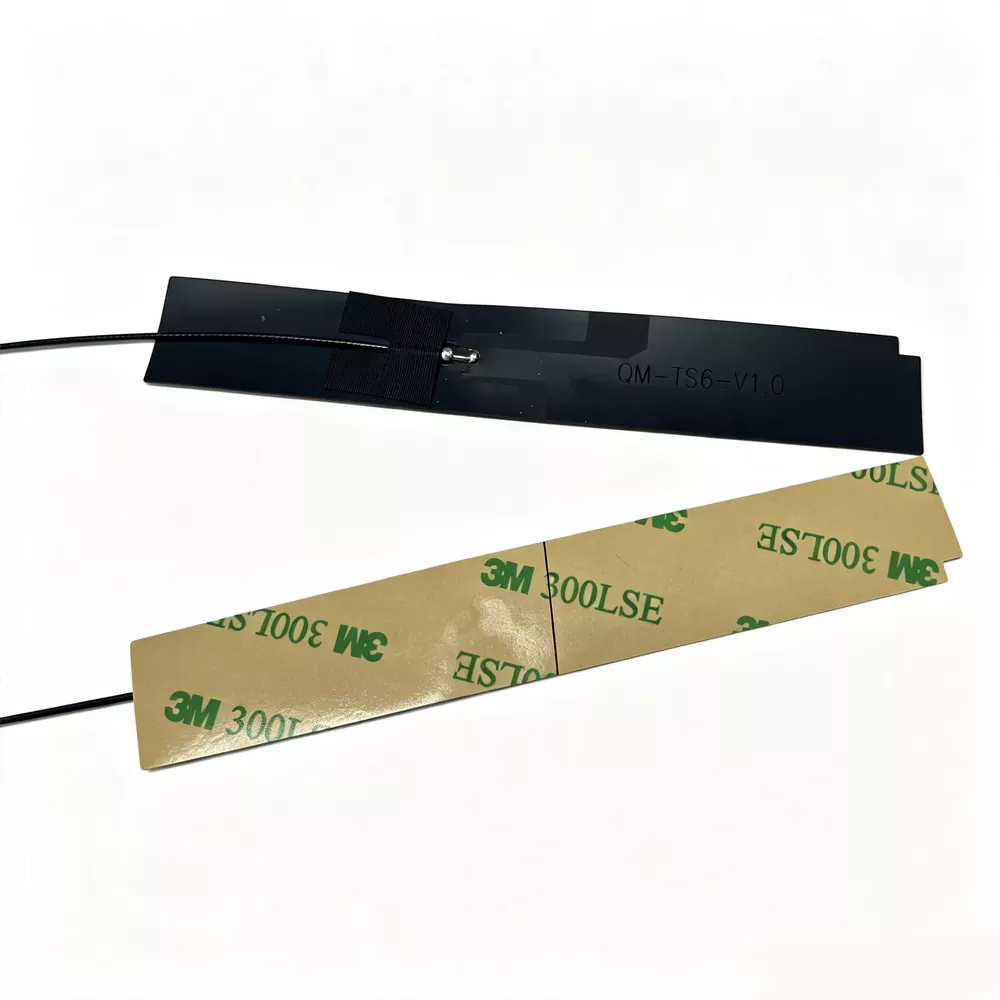

2. Anbringen und befestigen: Die Rückseite der Antenne ist mit hochfestem 3M-Kleber versehen. Nachdem Sie die Innenwand des Geräts von Staub- und Ölflecken befreit haben, bringen Sie es flach und fest an und biegen Sie es nach Bedarf, um es an die gekrümmte Oberfläche des Geräts anzupassen.

3. Schnittstellen-Docking: Schließen Sie die IPEX/SMA-Schnittstelle auf der Rückseite passgenau an die Antennenbuchse des Gerätemoduls an und befestigen Sie sie vorsichtig, um ein gewaltsames Ziehen des Kabels zu vermeiden.

4. Kabelorganisation: Überschüssige Kabel sollten ordentlich aufbewahrt werden, um Quetschungen, Biegungen oder tote Falten zu vermeiden und um Schäden an der Abschirmschicht zu vermeiden, die das Signal beeinträchtigen könnten.

5. Einschalttest: Nach Abschluss der Montage schalten Sie das Gerät ein und stellen eine Verbindung zum Netzwerk her, um zu testen, ob alle 2G/3G/4G-Netzwerksignale normal empfangen werden. Anschließend ist eine Massenproduktion möglich.

FAQ

F1: Kann diese FPC-geschweißte Koaxialantenne für 2G/3G/4G-LTE-Antennen für den Gebrauch gebogen werden?

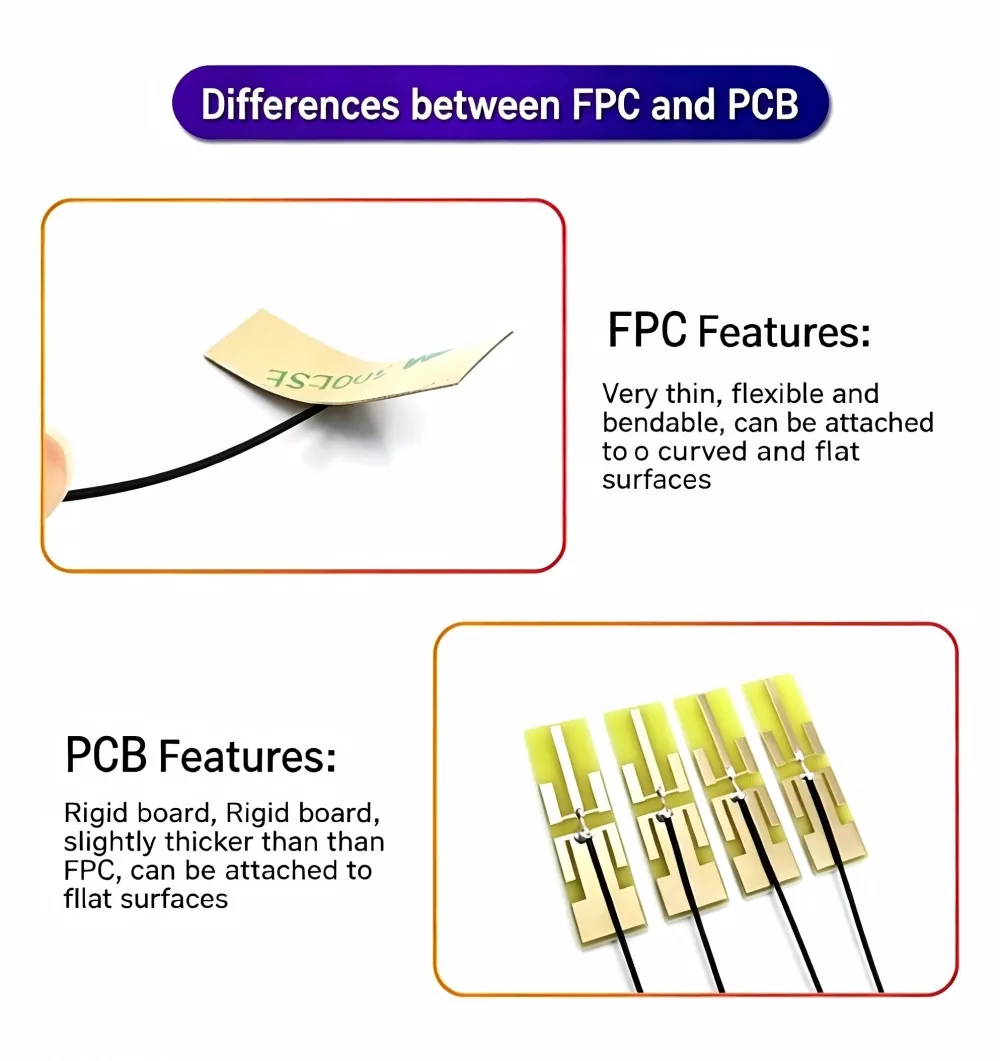

A1: Ja. Das Produkt besteht aus flexiblem FPC-Basismaterial, das frei gebogen und an gekrümmte Oberflächen angepasst werden kann. Es passt in den kleinen Einbauraum des Geräts und wird bei normaler Biegung nicht beschädigt oder beeinträchtigt die Signalleistung.

F2: Unterstützen Sie benutzerdefinierte Kabellängen und Schnittstellentypen?

A2: Vollständig unterstützt. Als Quellfabrik werden anpassbare Leitungslängen von 10 cm bis 50 cm, austauschbare Schnittstellen wie SMA, BNC, IPEX, LOGO-Siebdruck und Größenfeinabstimmung unterstützt.

F3: Was sind die Vorteile des Lötprozesses gegenüber der gewöhnlichen geklebten Antenne?

A3: Koaxiales Linienschweißen in einem Stück, kein loser Spalt, stärkere Stoßbeständigkeit, Zugfestigkeit, Anti-Aging-Leistung, löst vollständig die Probleme von Gerätevibrationen, Signalflimmern und schlechtem Kontakt in Hochtemperaturumgebungen, besser geeignet für raue Industrie- und Fahrzeugszenarien.
