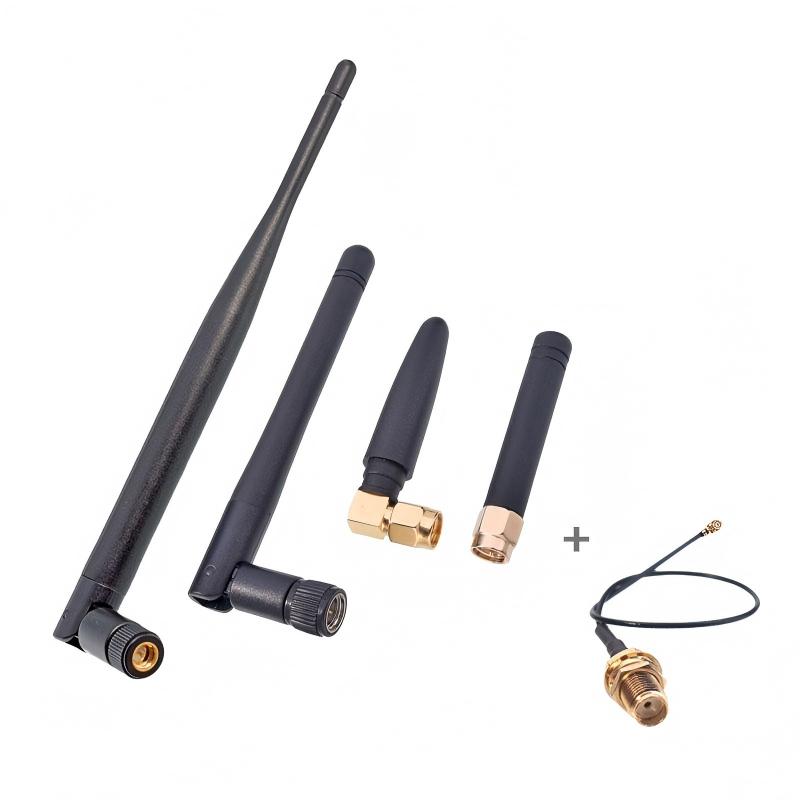

Was genau ist eine Gummiente-Antenne?

A Gummiente-Antenne(allgemein bekannt als Gummiantenne oder Gummi-Entenantenne) ist eine häufig vorkommende kleine AntenneOmni-AntenneBenannt nach seiner äußeren Schutzschicht aus Gummi oder Kunststoff. Es wird häufig in drahtlosen Kommunikationsgeräten wie Walkie-Talkies, drahtlosen Routern, Autoradios und IoT-Geräten verwendet. Qianmu Communications erklärt seine Kernmerkmale und Arbeitsprinzipien:

1. Struktur- und Designmerkmale

Externe Materialien:

Die Außenschicht besteht aus flexiblem Gummi/Silikon (einige bestehen aus Hartplastik) und bietet physischen Schutz wie Wasserdichtigkeit, Stoßfestigkeit und Korrosionsbeständigkeit.

Die Farbe ist normalerweise Schwarz, einige benutzerdefinierte Optionen sind auch in anderen Farben erhältlich (z. B. Weiß oder Orange).

Interne Struktur:

Kernstrahler: Ein darin verborgener, spiralförmig gewickelter Metalldraht (Kupfer oder Stahl), der als strahlendes Element der Antenne dient.

Basisanpassungsschaltung: Eine kleine Anpassungsschaltung (z. B. ein Kondensator oder eine Induktivität) kann unten integriert werden, um die Impedanz (typischerweise 50 Ω) für die Geräteanpassung zu optimieren.

Anschluss: An der Unterseite werden gängige HF-Schnittstellen wie SMA, RP-SMA und TNC verwendet, was eine direkte Schraubverbindung mit Geräten ermöglicht.

Form: zylindrisch oder konisch, typischerweise 5–20 cm lang (je nach Betriebsfrequenzband), mit einem Durchmesser von etwa 0,5–2 cm.

2. Funktionsprinzip und elektrische Eigenschaften

Strahlungsprinzip: Der interne Spiraldraht fungiert im Wesentlichen als verkürzte Monopolantenne, deren elektrische Länge sich durch die Spiralstruktur erstreckt und trotz seiner geringen physikalischen Abmessungen eine Resonanz im Zielfrequenzband (z. B. 433 MHz oder 2,4 GHz) ermöglicht.

Omnidirektionale Strahlung: Bei vertikaler Installation sorgt es für eine gleichmäßige Strahlung in horizontaler Richtung bei 360°, mit geringerem Gewinn in vertikaler Richtung.

Bandabdeckung

1. Single-Band: Speziell für ein bestimmtes Frequenzband entwickelt (z. B. GPS 1,5 GHz, 4G 1,8 GHz).

2. Multiband: Unterstützt mehrere Frequenzen (z. B. gleichzeitige Abdeckung von UHF 400 MHz und 2,4 GHz) durch segmentiertes Spiral- oder induktives Design.

3. Kernvorteile

Physikalische Haltbarkeit:

Das Gummigehäuse ist biegefest und wasserdicht (normalerweise IP67-zertifiziert) und eignet sich daher für den Einsatz im Freien oder für mobile Anwendungen (z. B. Automobil- und Handheld-Geräte).

Einfach zu installieren:

Schließen Sie die Geräteschnittstelle direkt an, ohne komplexe Einrichtung.

Niedrige Kosten:

Die industrielle Massenproduktion ist kostengünstig.

Leicht:

Wiegt normalerweise weniger als 50 Gramm und ist daher ideal für tragbare Geräte.

4. Typische Anwendungsszenarien

Unterhaltungselektronik:

Heimrouter (WLAN 2,4 GHz/5 GHz), Bluetooth-Kopfhörer, Smart-Home-Sensoren.

Die abnehmbare schwarze Gummiantenne oben auf dem TP-Link-Router.

Professionelle drahtlose Kommunikation:

Funkgerät (UHF/VHF-Band), fahrzeugmontiertes Radio und Drohnen-Videoübertragungsantenne.

Internet der Dinge (IoT):

NB-IoT/LoRa-Modulantenne, GPS-Positionierungsterminal.

Industrieausrüstung:

Industrielle Fernbedienungen (Kräne, AGVs), Sensornetzwerkknoten.

5. Einschränkungen und Überlegungen

Geringerer Wirkungsgrad:

Aufgrund von Miniaturisierungsbeschränkungen beträgt die Strahlungseffizienz typischerweise nur 30–60 % (im Vergleich zu über 80 % bei Antennen voller Größe).

Gewinn begrenzt:

Niedrige Verstärkungseigenschaften führen zu kürzeren Übertragungsentfernungen (WLAN-Router mit Dipolantennen decken beispielsweise typischerweise eine Reichweite von ≤50 Metern ab).

Einbauortabhängig:

Muss vertikal installiert werden, um Omnidirektionalität zu gewährleisten; In der Nähe von Metalloberflächen nimmt die Leistung ab (Ground-Plane-Effekt).

Festes Frequenzband:

Die Frequenz kann nach Verlassen des Werks nicht mehr angepasst werden; Eine genaue Modellauswahl entsprechend dem Frequenzband der Ausrüstung ist erforderlich.

6. Auswahl- und Nutzungsempfehlungen

Passendes Frequenzband:

Bestätigen Sie das Betriebsfrequenzband des Geräts (z. B. 315 MHz, 868 MHz, 2,4 GHz) und wählen Sie die entsprechende Resonanzantenne aus.

Schnittstellenkompatibilität:

Überprüfen Sie den Geräteschnittstellentyp (z. B. SMA-Stecker/Buchse), um physische Abweichungen zu vermeiden.

Szenenanpassung:

Outdoor-Geräte sollten die Schutzart IP67 haben; Fahrzeugmontierte Geräte sollten eine Antivibrationskonstruktion berücksichtigen.

Leistungssteigerung:

Langstreckenanforderungen können durch den Austausch durch eine Antenne mit hoher Verstärkung erfüllt werden, allerdings geht dadurch die Omnidirektionalität verloren.

Zusammenfassung: Die Peitschenantenne stellt eine wirtschaftliche und praktische Lösung für drahtlose Geräte dar und wird aufgrund ihrer geringen Kosten, einfachen Installation und robusten physischen Haltbarkeit in der Unterhaltungselektronik und Industriehardware bevorzugt. Der geringe Gewinn und die schmale Bandbreite schränken jedoch den Einsatz in Hochleistungsszenarien ein, sodass professionelle externe Antennen für die Kommunikation über große Entfernungen oder äußerst zuverlässige Kommunikation (z. B. Drohnen-Videoübertragung oder Basisstationen) weiterhin erforderlich sind.
