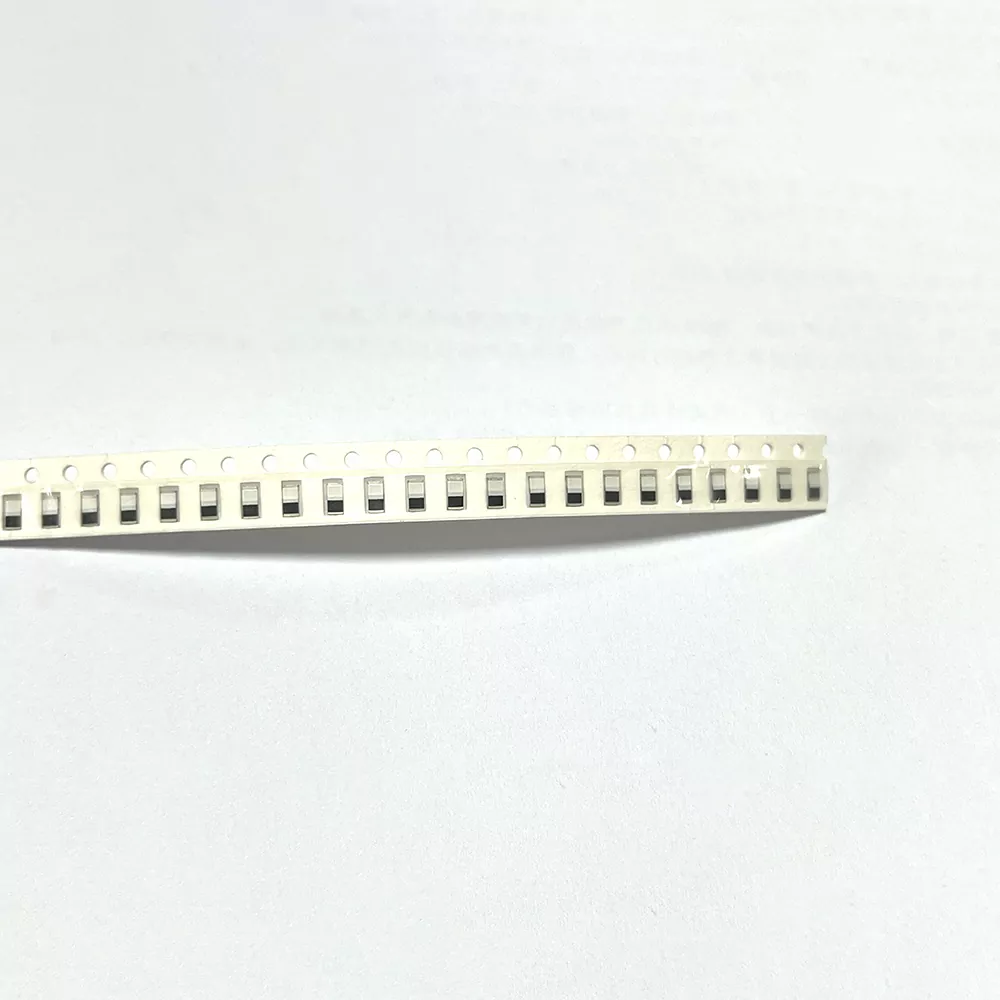

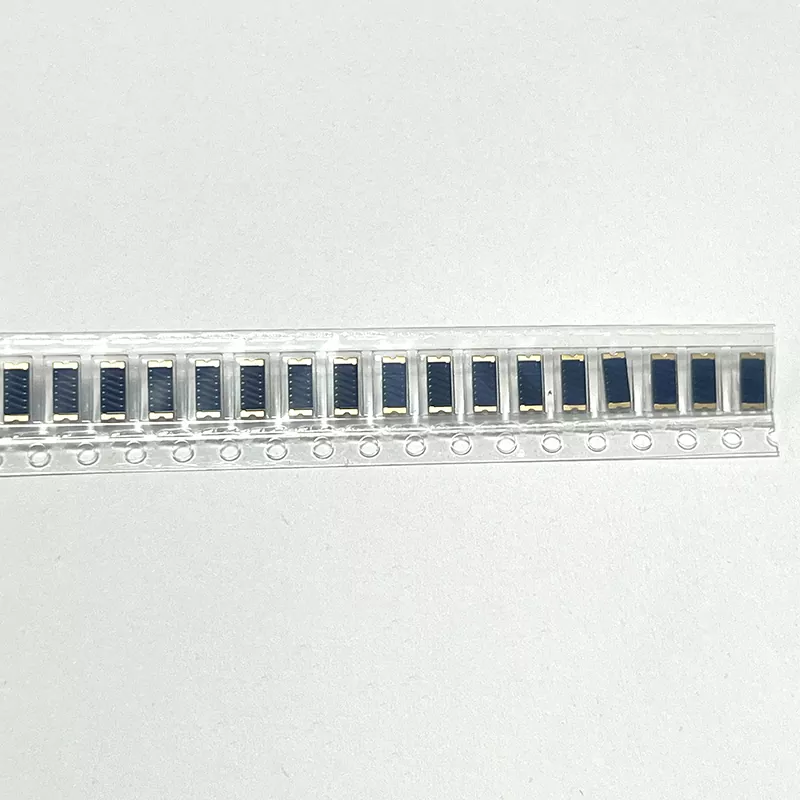

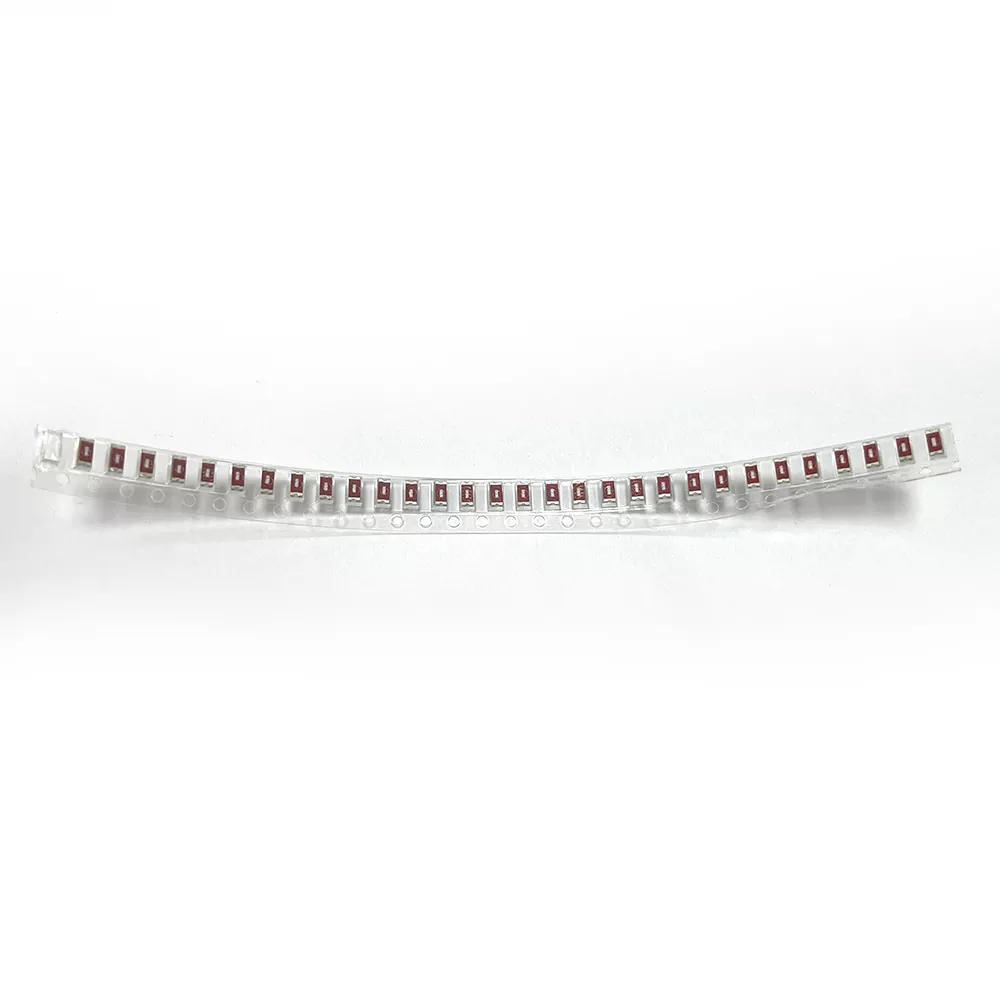

Keramik-Patchantenne

Die Bluetooth-Keramik-Patchantenne ist eine miniaturisierte integrierte HF-Antenne, die speziell für das 2,4-GHz-Bluetooth-Kommunikationsband entwickelt wurde. Es verwendet hochdielektrische Keramik als Kernsubstrat und wird durch schichtweises Sintern bei hoher Temperatur und präzises Ätzen von Metallschaltkreisen hergestellt.

Bei dieser Antenne handelt es sich um eine passive Patch-HF-Transceiver-Komponente. Es ist weder eine externe Verkabelung noch ein großer Freiraum bei der Installation erforderlich.

Mit seinem hochdielektrischen Material und der kompakten Struktur erreicht es eine effiziente Bluetooth-Signalübertragung und -empfang auf begrenztem Raum und bietet gleichzeitig Vorteile wie geringen Stromverbrauch, starke Entstörungsleistung und hohe Stabilität.

Es wird häufig als integrierte High-End-Antennenlösung für die Massenproduktion von tragbaren Bluetooth-Geräten, Smart-Home-Produkten, IoT-Terminals und in Fahrzeugen montierten Bluetooth-Geräten eingesetzt.

Wie es funktioniert

Die Bluetooth-Keramik-Patchantenne von Qianmu Communication verfügt über eine hochdielektrische Keramikresonanz- und Mikrostreifenstrahlungsstruktur, die aus einem dielektrischen Keramiksubstrat, einem Oberflächenmetallstrahlungspatch und einer unteren Erdungsanpassungsschicht besteht.

Die Struktur sorgt für eine stabile Signalübertragung, eine präzise Parametersteuerung und eine zuverlässige Leistung, die durch Labortests bestätigt wurde.

Präzise Bandresonanz

Durch die Verwendung eines 9,2-Keramiksubstrats mit hoher Dielektrizitätskonstante entspricht die Antenne genau dem gesamten Bluetooth-Frequenzband von 2400–2483,5 MHz. Mit einer Bandanpassungsgenauigkeit von bis zu 99,6 % reduziert es effektiv Frequenzversatz und Signaldämpfung und trägt so zur Lösung von Bluetooth-Verzögerungen und Verbindungsabbrüchen bei.

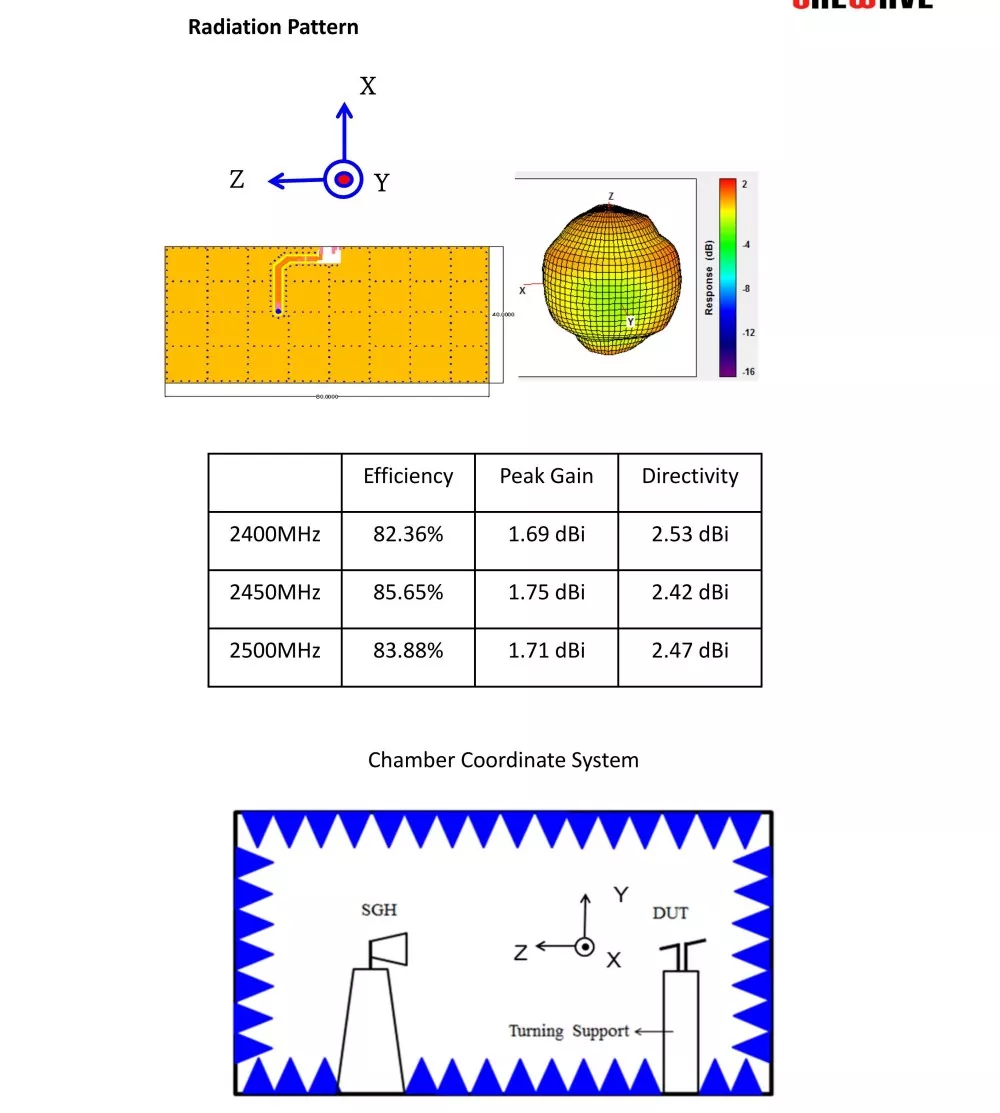

360° omnidirektionale Strahlung

Die Oberflächenpräzisions-Mikrostreifenschaltung erzeugt ein gleichmäßiges elektromagnetisches Strahlungsfeld mit einer Strahlungsgleichmäßigkeit von bis zu 95 %. Im Vergleich zu herkömmlichen PCB-Antennen reduziert es deutlich tote Winkel im Signal und sorgt für stabilere Mehrwinkelverbindungen für Geräte.

Starker Widerstand gegen elektromagnetische Störungen

Das keramische dielektrische Material sorgt für eine inhärente elektromagnetische Isolierung und trägt dazu bei, Störungen durch Motherboard-Chips, Netzteile und Batterierauschen abzuschirmen. Unter komplexen Bedingungen wird das Signal-Rausch-Verhältnis um 4–6 dB erhöht, was eine bessere Entstörungsleistung als herkömmliche Feder- und PCB-Antennen bietet.

Impedanzanpassung bei geringem Stromverbrauch

Die Antenne verfügt über eine standardmäßige präzise Impedanzanpassung von 50 Ω mit einem Stehwellenverhältnis von ≤1,3 und gewährleistet so einen extrem geringen Signalverlust. Es kann den Bluetooth-Stromverbrauch um 15 % reduzieren und eignet sich daher für BLE-Anwendungen mit geringem Stromverbrauch und Anforderungen an eine lange Akkulaufzeit.

Stabiler Betrieb in einem weiten Temperaturbereich

Die integrierte Hochtemperatur-Sinterstruktur sorgt für eine hervorragende thermische Stabilität. Nach Zyklentests bei hohen und niedrigen Temperaturen von -40 °C bis +85 °C bleibt die Frequenzabweichung innerhalb von ≤ ±2 MHz. Die Antenne behält sowohl in Umgebungen mit hohen als auch niedrigen Temperaturen eine stabile Leistung bei.

Leitfaden zur Produktauswahl

Viele Hardwareentwickler und -käufer konzentrieren sich nur auf die Größe und ignorieren die Passung der Arbeitsbedingungen und Parameter, was zu Nacharbeiten in der Massenproduktion und zu Terminalausfällen führt. Bei der Auswahl einer Bluetooth-Keramik-Patchantenne können Sie diese anhand dreier Kerndimensionen präzise anpassen:

• Wählen Sie basierend auf den Leistungsanforderungen des Geräts aus: Priorisieren Sie bei batteriebetriebenen BLE-Geräten mit geringem Stromverbrauch und tragbaren Geräten standardmäßige Keramikantennen mit extrem geringem Stromverbrauch, um die Batterielebensdauer des Geräts deutlich zu verlängern. Wählen Sie für Plug-in-Geräte die erweiterte Version mit hoher Verstärkung.

• Wählen Sie basierend auf den Betriebsbedingungen: Für zivile Innengeräte mit normaler Temperatur ist ein normales Modell akzeptabel; Für fahrzeugmontierte, Outdoor- und Industriegeräte müssen industrietaugliche Antivibrationsmodelle für den breiten Temperaturbereich ausgewählt werden. Sie können rauen Umgebungen standhalten und ihre Leistung wird auch über einen längeren Zeitraum hinweg nicht nachlassen.

• Wählen Sie basierend auf der Struktur des Geräts: Wählen Sie für Geräte mit einem sehr kleinen Gehäuse und ohne reservierte Bauhöhe miniaturisierte Modelle für die Oberflächenmontage; Wählen Sie für Geräte, die eine Bluetooth-Übertragung über große Entfernungen und Mesh-Netzwerke erfordern, benutzerdefinierte Modelle mit hoher Verstärkung und hoher Entstörung.

FAQ

F1: Was ist der größte Vorteil einer Bluetooth-Keramik-Patchantenne gegenüber einer normalen Antenne?

A1: Die Hauptvorteile sind hohe Stabilität, geringer Stromverbrauch, starke Entstörung, Beständigkeit gegen hohe und niedrige Temperaturen, hohe Konsistenz in der Massenproduktion, wodurch die Schwachstellen gängiger PCB-Antennen und Federantennen wie leichte Interferenz, große Frequenzabweichung, hoher Stromverbrauch und schlechte Vibrationsfestigkeit perfekt angegangen werden und sich besonders für die Massenproduktion von High-End-Smart-Hardware sowie Industrie- und Automobilgeräten eignen.

F2: Unterstützt diese Antenne das Bluetooth 5.0/5.1/5.3 BLE-Low-Power-Protokoll?

A2: Vollständig unterstützt. Es ist mit allen Versionen des Bluetooth-Protokolls kompatibel, kompatibel mit BLE Low Energy, Bluetooth Mesh-Netzwerken, 2,4 G universeller drahtloser Übertragung und kompatibel mit allen gängigen Bluetooth-Modulen auf dem Markt.

F3: Können Größe, Parameter und Markenlogo angepasst werden?

A3: Unterstützt die volldimensionale Anpassung. Als Quellfabrik kann es die Antennengröße, Impedanz und Verstärkung entsprechend den Kundenanforderungen feinabstimmen, den Siebdruck des exklusiven Logos des Kunden auf dem Gehäuse unterstützen und sich an die Anforderungen der Massenproduktion von OEM/ODM-Privatmarken anpassen.
