PIFA-Antenne

Was ist eine PIFA-Antenne?

PIFA-Antennen, auch als planare Inverted-F-Antennen bekannt, sind eine der am häufigsten verwendeten integrierten Strahlungsantennenstrukturen in Unterhaltungselektronik und IoT-Geräten. Es handelt sich um miniaturisierte HF-Antennen mit niedrigem Profil, die für geschlossene Anwendungen entwickelt wurden.

Im Vergleich zu gewöhnlichen Keramikantennen, Drahtantennen und PCB-Antennen besteht der Hauptvorteil in ihrer Fähigkeit, eine stabile Resonanz in Metallgehäusen, kunststoffversiegelten Strukturen und begrenzten Innenräumen aufrechtzuerhalten und gleichzeitig eine starke Beständigkeit gegen Abschirmungsdämpfung zu gewährleisten.

Unsere Massenprodukte sind in zwei Hauptstrukturen unterteilt:

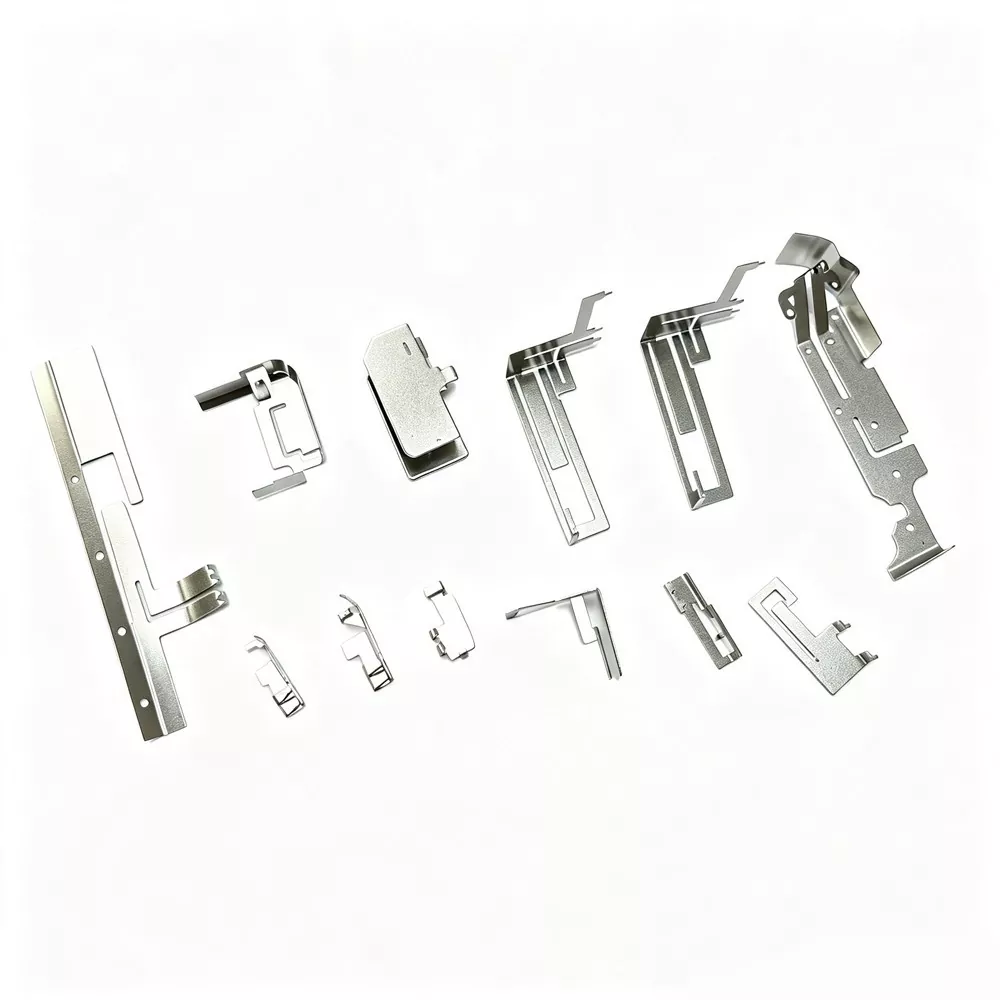

1. Feder-PIFA-Antenne

Die Edelstahl-/Phosphorbronze-Feder wird durch einteiliges Stanzen geformt, mit hoher Härte, guter Elastizität, Schlagfestigkeit, geeignet für Fahrzeugmontage, Industriesteuerung, Sportgeräte, löst sich nicht und oxidiert bei Langzeitkontakt nicht, geeignet für standardisierte Massenproduktion.

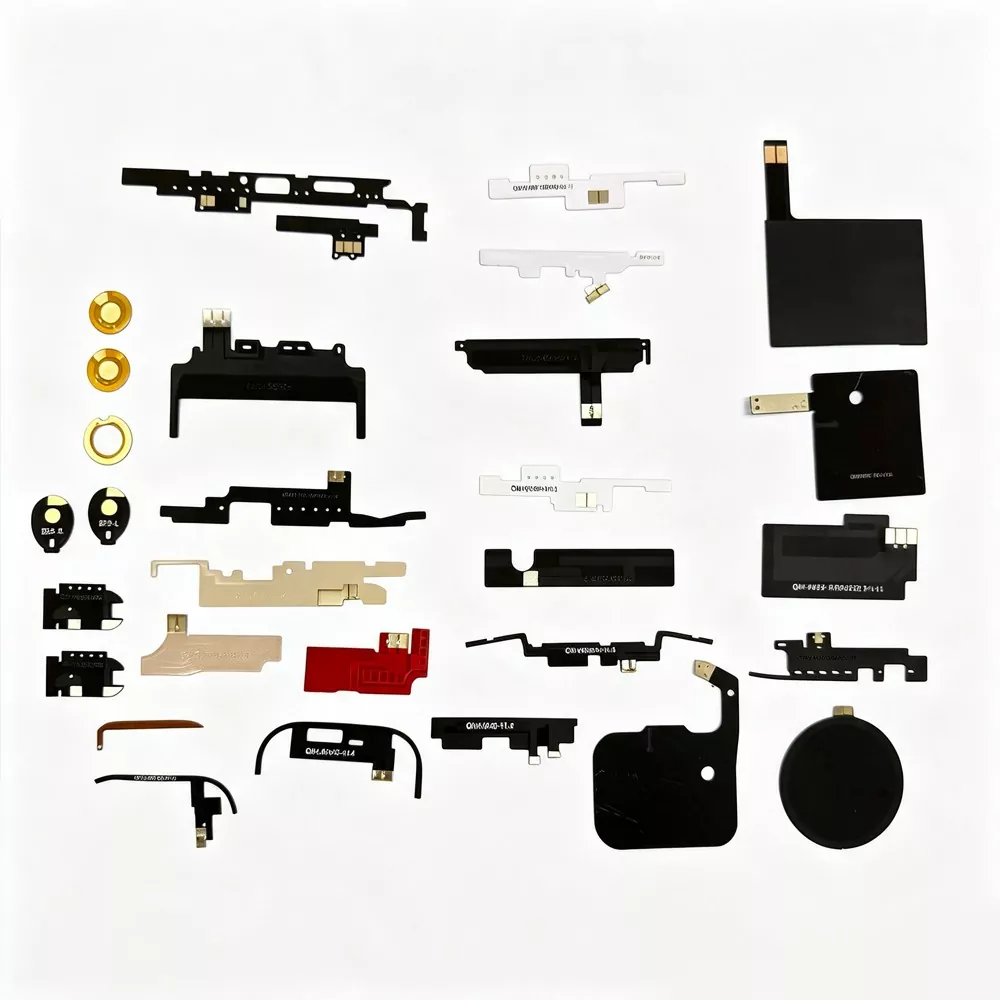

2. Einzelne FPC flexible PIFA-Antenne

Mit einem einschichtigen FPC-Ätzverfahren für flexible Leiterplatten ist es leicht, dünn, flexibel, biegsam und an der Wand befestigt und eignet sich für ultradünne Geräte, unregelmäßige Strukturen und kleine Gehäuse. Es ist derzeit die gängige integrierte Antennenlösung für intelligente Hardware.

So funktionieren PIFA-Antennen

Viele Kunden denken fälschlicherweise, dass es sich bei der eingebauten Antenne nur um einen „Metallflicken“ handelt. Tatsächlich verfügt es über eine sehr strenge Hochfrequenzresonanzstruktur, und das Prinzip kann durch Spektrumanalysatoren, Netzwerkanalysatoren und schalltote Kammertests ohne die Hohlraumtheorie vollständig überprüft werden.

1. Grundresonanzprinzip: Die PIFA-Struktur basiert auf der Strahlungsarm- und Bodenkopplung, um eine umgekehrte F-Resonanzschleife zu bilden. Im Vergleich zu herkömmlichen Antennen ist sie weniger abhängig von der Masse der Hauptplatine des Geräts und weist insgesamt eine höhere Passungstoleranz auf.

2. Strahlung mit geringem Profil: Die Antenne ist extrem niedrig und nahe am Rumpf installiert, wodurch die durch die Metallgehäuseabschirmung verursachte Signaldämpfung wirksam reduziert und das Problem des Signalabfalls nach dem Einbau der Ausrüstung gelöst werden kann.

3. Rauschfilterung: PIFA verfügt über inhärente Filtereigenschaften, die hochfrequentes Rauschen herausfiltern können, das von der Motherboard-CPU, dem Netzteil und dem Speicher erzeugt wird, wodurch Hintergrundgeräusche erheblich reduziert und das Signal-Rausch-Verhältnis verbessert werden.

4. Multiband-kompatible Resonanz: Durch präzises Routing, Slotting und Impedanzanpassungsdesign kann eine einzelne FPC-PIFA-Antenne gleichzeitig mehrere Bänder, einschließlich 2,4G, 5G, Bluetooth und LTE, unterstützen, wodurch der interne Platz des Geräts erheblich gespart wird.

Detaillierte technische Spezifikationen

Vorteile gegenüber vergleichbaren Produkten

Herkömmliche Antennen auf dem Markt weisen häufig gemeinsame Probleme auf, darunter eine hohe Gehäusedämpfung, ein instabiles VSWR, eine schlechte Störfestigkeit und eine inkonsistente Chargenleistung. Unsere PIFA-Antenne bietet klare Vorteile:

· Im Vergleich zu herkömmlichen PCB-Antennen: PCB-Antennen werden durch die Gehäuseabschirmung leicht beeinträchtigt. Die Antenne reduziert die Gehäusedämpfung um mehr als 70 %.

· Im Vergleich zu Keramikantennen: Keramikantennen sind zerbrechlich und empfindlich gegenüber Temperaturunterschieden, während diese Struktur eine bessere Stoßfestigkeit, Hitzebeständigkeit und eine höhere Gesamtdurchgangsrate bietet.

· Im Vergleich zu gewöhnlichen FPC-Antennen: Gewöhnlichen FPC-Antennen fehlt eine PIFA-Resonanzstruktur, was zu einer erheblichen Signaldrift führt. Unsere einzige FPC-Lösung bietet präzise Resonanz und stabile Leistung.

· Im Vergleich zu No-Name-Federantennen: Gewöhnlichen Federantennen fehlt die Impedanzanpassung, was zu einer instabilen Signalleistung führt. Qianmu Communication führt vor dem Versand eine vollständige Inspektion und Kalibrierung durch.

So wählen Sie eine hochwertige PIFA-Antenne aus

1. Schauen Sie sich die Struktur an: Wählen Sie für luftdichte Gehäuse die PIFA-Struktur, anstatt blind gewöhnliche FPC/PCB-Antennen zu verwenden;

2. Berücksichtigen Sie die Anwendungsszenarien: Wählen Sie für Vibrationsgeräte die Feder-PIFA-Antenne; Wählen Sie für ultradünne Geräte die FPC PIFA-Antenne.

3 Achten Sie auf Chargenkonsistenz: Große Massenproduktionskalibrierung im Werk, kleine Leistungsunterschiede bei Chargen, niedrige Ausfallrate nach dem Verkauf;

4 Schauen Sie sich die Anpassungsmöglichkeiten an: Größe, Verkabelung und Anpassung können entsprechend der Gesamtstruktur der Maschine geändert werden, um sie an verschiedene Produkt-ID-Designs anzupassen.

FAQ

F1: Kann es in Größe und Frequenzband angepasst werden?

A: Ja. Unser Unternehmen unterstützt kundenspezifische Impedanzanpassungen in voller Größe und mit vollem Band für Feder-PIFA-Antennen und einzelne FPC-PIFA-Antennen und bietet eine kostenlose Schemaoptimierung an.

F2: Was sind die besseren Signale von PIFA-Antennen als normale Antennen?

A: Der größte Vorteil besteht darin, dass es im Gehäuse eine geringere Dämpfung aufweist, resistent gegen Abschirmung und Störungen ist und das reale Erlebnis in der gesamten Maschinenumgebung weitaus besser ist als das herkömmlicher Antennen.

F3: Unterstützen Sie den Export und können Sie ein Zertifikat vorlegen?

A: Globaler Export wird unterstützt. CE, ROHS, FCC, Testberichte und Werksqualifikationen sind verfügbar und erfüllen die B2B-Beschaffungsanforderungen für den Außenhandel vollständig.
