Metallstempelantenne

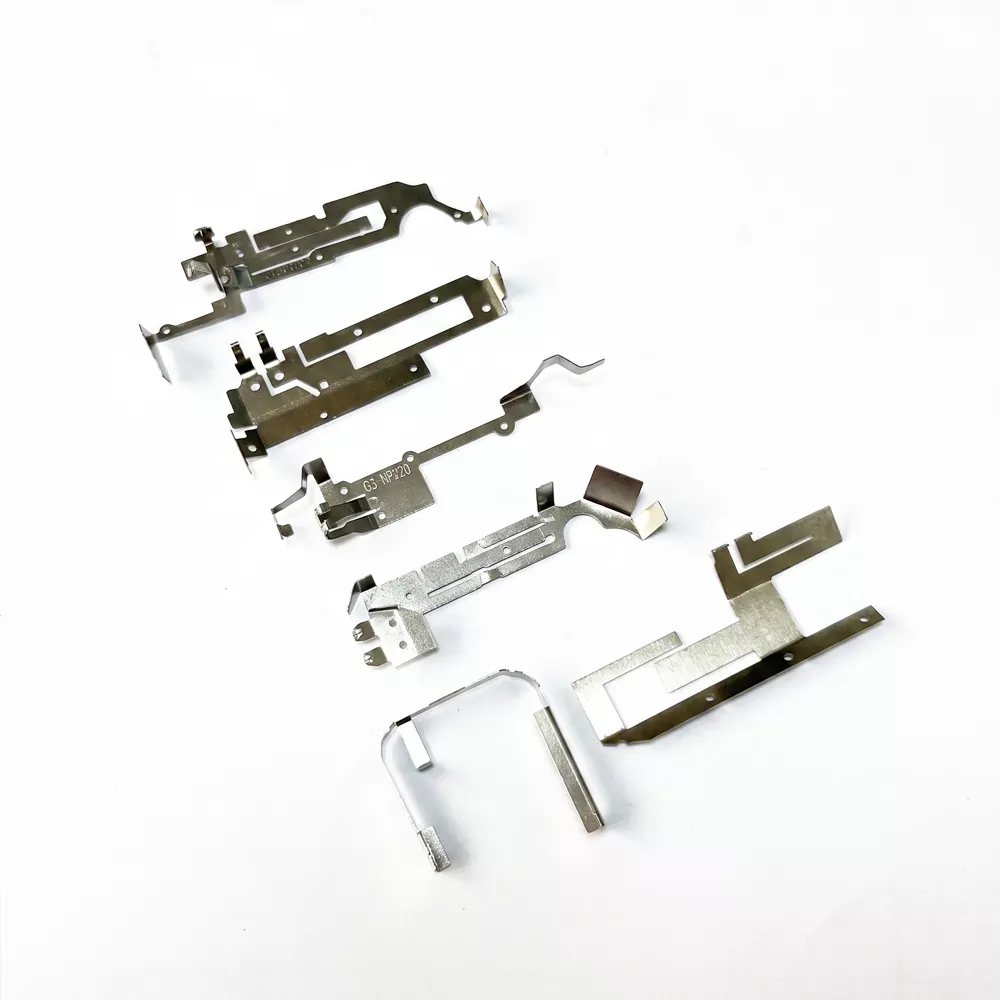

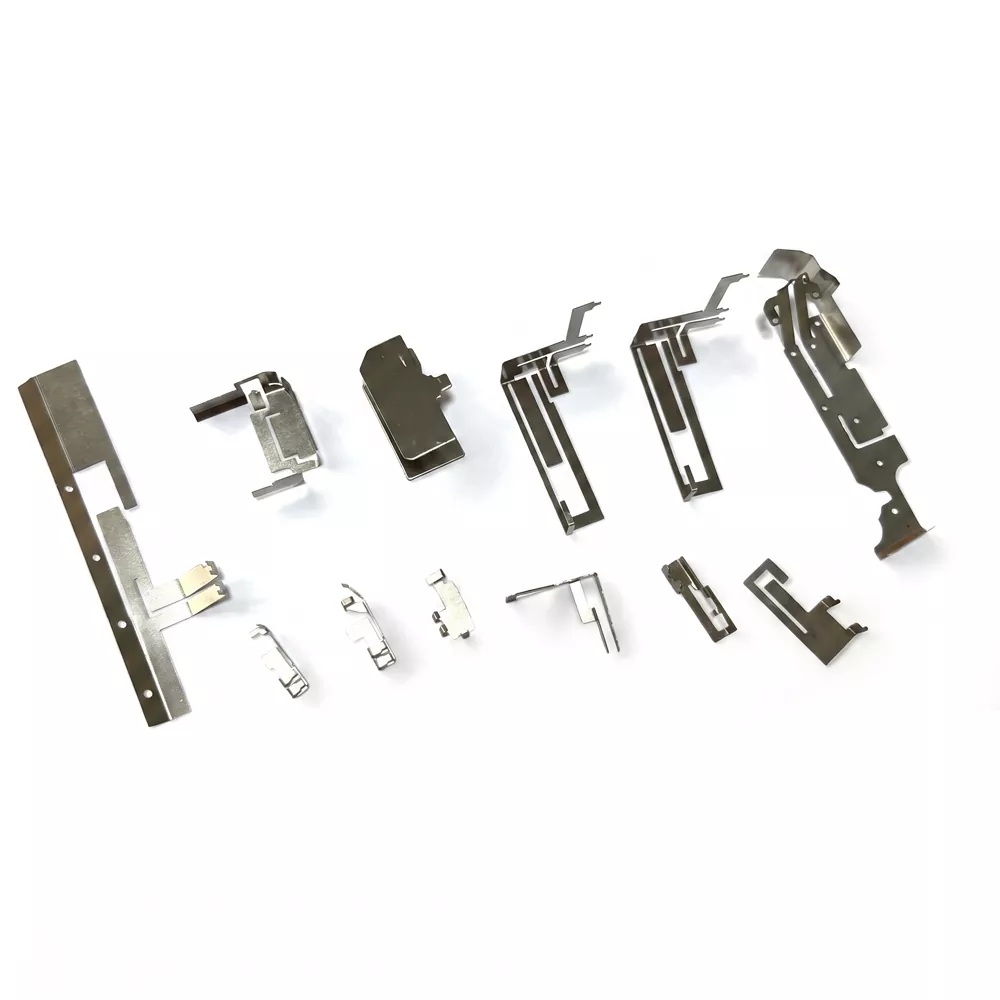

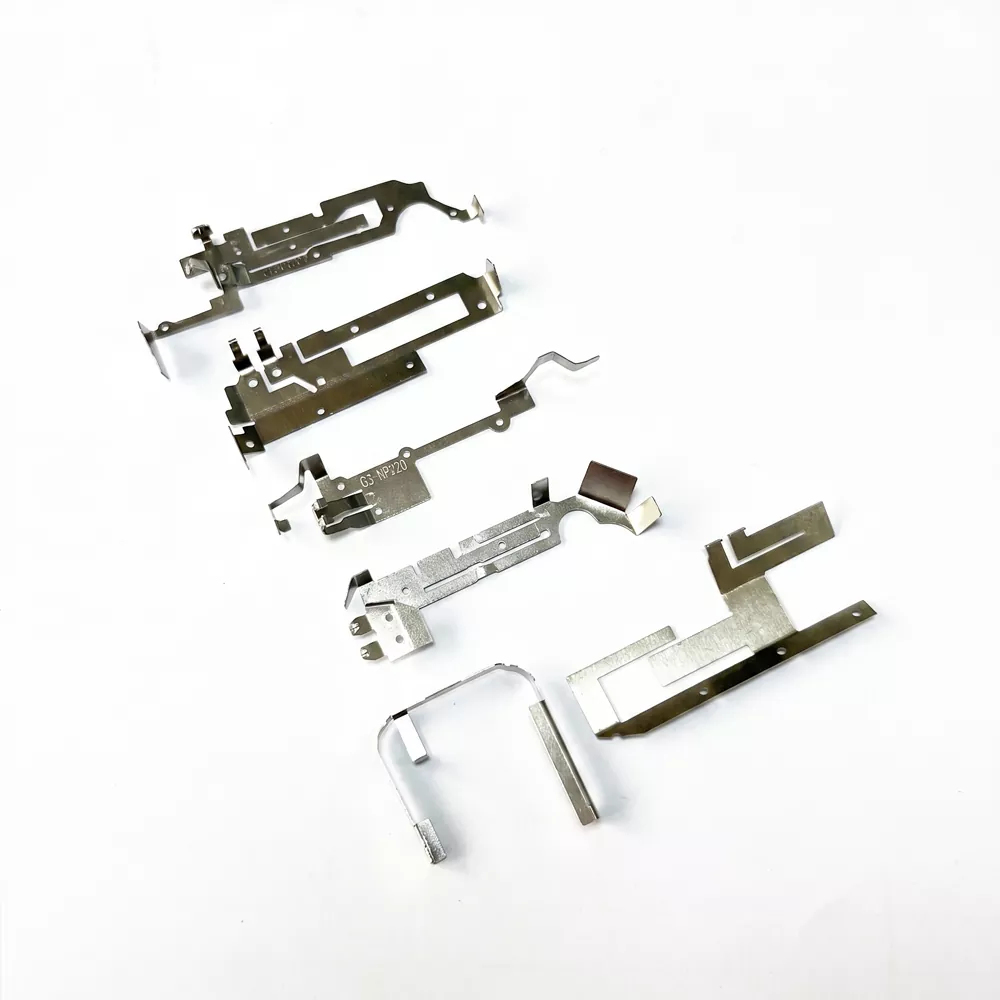

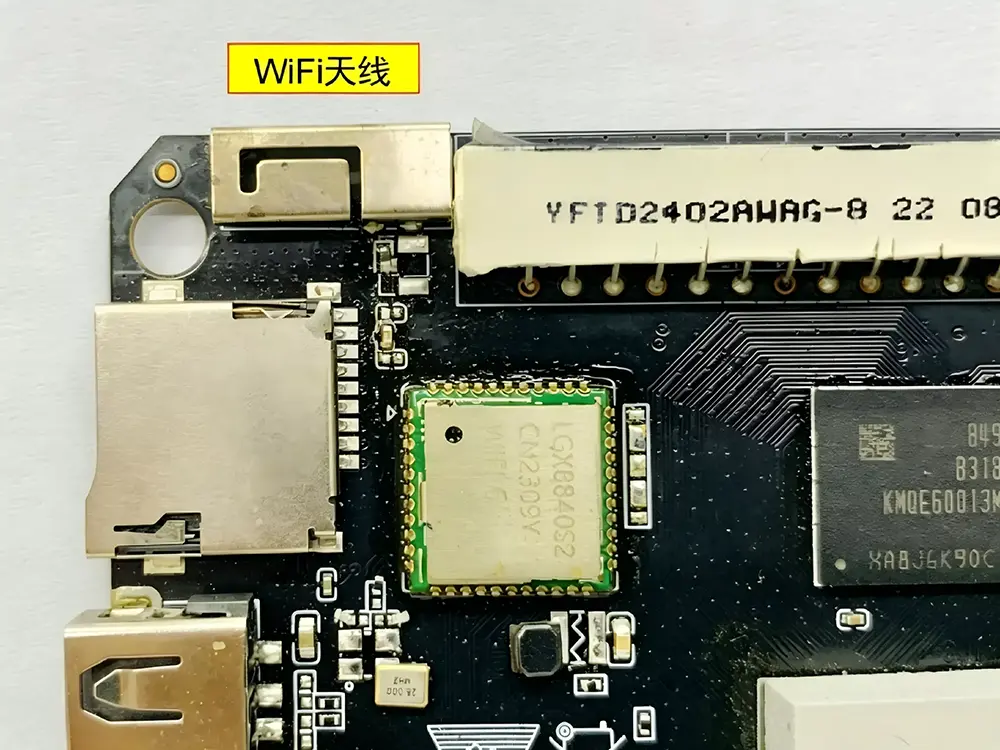

Eine Metal Stamp-Antenne ist eine HF-Komponente, die mithilfe eines Präzisionsstanzverfahrens aus ultradünnem Edelstahl (z. B. SUS301 oder SUS304) oder einer Kupferlegierung hergestellt wird. Normalerweise ist es weniger als 1 mm dick und so konzipiert, dass es sich eng an gekrümmte oder unregelmäßige Geräteoberflächen anpasst, wodurch es für kompakte elektronische Produkte geeignet ist.

Diese Antenne arbeitet durch elektromagnetische Resonanz, die durch ihre sorgfältig gestaltete Metallgeometrie erzeugt wird. Bei der Installation werden die unteren Kontaktpunkte auf die PCB-Antennenanschlüsse gedrückt und stellen so eine zuverlässige elektrische Verbindung ohne Löten her. Die Federkontaktstruktur sorgt für eine stabile Signalübertragung und absorbiert gleichzeitig mechanische Belastungen durch elastische Verformung, was eine langfristige Haltbarkeit unter wiederholten Montage- und Vibrationsbedingungen unterstützt.

Grundlegende technische Spezifikationen

Die Metallstempelantenne ist für kompakte HF-Anwendungen mit kontrollierter Impedanz und stabiler mechanischer Kontaktleistung konzipiert.

Standardisierte Testbedingungen

Um die Datenkonsistenz sicherzustellen, werden alle HF- und mechanischen Parameter unter den folgenden standardisierten Bedingungen gemessen:

Impedanz- und VSWR-Messung

Getestet mit einem kalibrierten Vektornetzwerkanalysator (VNA) mit einem 50-Ω-Referenzsystem.

HF-Leistungsumgebung

Messungen werden in einer Freiraum- oder halbreflexionsarmen Umgebung mit einer Standard-Referenzgrundebene durchgeführt.

Mechanischer Kontakttest

Die Antenne wird auf einem Standard-PCB-Pad-Layout mit definierter Kontakthöhe und kontrollierter Presskraft montiert.

Frequenzmessbedingung

Die Mittenfrequenz wurde nach der Installation in einem repräsentativen Gerätegehäuse ausgewertet, um Verstimmungseffekte zu berücksichtigen.

Temperaturtestbedingungen

Temperaturwechsel von -40℃ bis +85℃ unter kontinuierlicher elektrischer Überwachung.

Anwendbare Geräte und Anwendungsszenarien

Wichtigstes Verkaufsargument: Warum eine Hardware-Federantenne wählen?

Platzsparendes Design

Seine flache Struktur passt sich gekrümmten oder unregelmäßigen Oberflächen an und trägt so dazu bei, den Innenraum für Batterien und andere Komponenten zu maximieren.

Kostengünstige Montage

Durch die Pressverbindung mit den Leiterplattenkontakten entfallen Lötprozesse, was die Montagezeit und die Herstellungskosten in der Massenproduktion reduziert.

Mechanische Haltbarkeit

Die elastische Kontaktstruktur sorgt für eine stabile elektrische Leistung bei Vibrationen, Stößen und wiederholter mechanischer Belastung.

Präzises Positionierungsdesign

Gestanzte Ausrichtungslöcher (rund und geschlitzt) gewährleisten eine präzise Positionierung zwischen Antenneneinspeisepunkt und Leiterplatte während der automatisierten Montage.

Installationsanleitung und technische Empfehlungen

Die folgenden Installationsrichtlinien werden von Shenzhen Qianmu Communication Technology Co., Ltd. bereitgestellt, um eine optimale Leistung der Metal Stamp Antenna in Anwendungen auf Systemebene sicherzustellen.

1. Positionierungsdesign

Entwerfen Sie mindestens zwei Ausrichtungslöcher in der Antennenstruktur: ein kreisförmiges Loch für die primäre Positionierung und ein längliches Loch für die sekundäre Ausrichtung. Der Abstand sollte ausreichend sein, um die mechanische Stabilität bei der Montage zu gewährleisten.

2. Freigabeanforderungen

Halten Sie das Strahlungselement frei von umgebenden Metallteilen und leitfähigen Materialien. Es sollte ein angemessener Abstandsbereich eingehalten werden, um Verstimmungseffekte durch nahegelegene Strukturen zu minimieren. Zur stabilen Montage kann eine Klebefixierung verwendet werden.

3. Kontaktdruckkontrolle

Die Kontaktkraft zwischen der Federklemme und dem PCB-Einspeisepad sollte innerhalb des angegebenen mechanischen Bereichs kontrolliert werden. Ein unzureichender Druck kann die Stabilität des HF-Kontakts beeinträchtigen, während ein übermäßiger Druck zu einer dauerhaften Verformung der Kontaktstruktur führen kann.

4. Optimierung auf Systemebene

Nach dem Einbau in das endgültige Gerät kann sich die Antennenleistung aufgrund der Kopplung mit dem Gehäuse und umgebenden Komponenten ändern. Um die Resonanzgenauigkeit auf Systemebene sicherzustellen, wird eine abschließende Abstimmung mit einem Vektornetzwerkanalysator (VNA) empfohlen.

Wie wählt man die richtige Hardware-Federantenne aus?

Bei der Auswahl einer Metallstempelantenne sollte die Bewertung auf den folgenden wichtigen Designfaktoren basieren:

Verfügbarer Geräteplatz

Messen Sie den Innenraum des Gehäuses und wählen Sie eine Antenne mit geeigneter Länge, Breite und Dicke aus, um eine ordnungsgemäße mechanische Passform zu gewährleisten.

Betriebsfrequenz und Bandbreite

Definieren Sie das Zielkommunikationsband (z. B. WLAN, Bluetooth oder Sub-GHz-IoT-Bänder). Bei Schmalbanddesigns kann die Antennenleistung durch strukturelle Anpassungen während der Entwicklung feinabgestimmt werden.

Anwendungsumgebung

Für den Automobil-, Außen- oder Industrieeinsatz wird die Materialauswahl wie SUS304 und Oberflächenbeschichtung empfohlen, um die Korrosionsbeständigkeit und Temperaturstabilität zu verbessern.

PCB- und Baugruppendesign

Achten Sie auf die korrekte Ausrichtung des Einspeisepunktes auf der Platine. Wählen Sie eine geeignete Montagestruktur (Presssitz- oder Federkontaktdesign), um die Montagekonsistenz und die Massenproduktionsausbeute zu verbessern.

Warum sollten Sie sich für Shenzhen Qianmu Communication Technology Co., Ltd. entscheiden?

Shenzhen Qianmu Communication Technology Co., Ltd. konzentriert sich auf die Entwicklung und Produktion von Metal Stamp-Antennenlösungen für drahtlose Geräte und unterstützt die OEM/ODM-Entwicklung sowie kundenspezifische Antennenstrukturen für verschiedene HF-Anwendungen.

Eigene Fertigungskapazität

Präzisionsstanzen und -werkzeuge werden intern kontrolliert, um eine stabile Produktionskonsistenz und einen skalierbaren Output zu gewährleisten.

Anwendungsgesteuerte Anpassung

Antennenstrukturen können in Geometrie, Elastizität und Oberflächenbehandlung an unterschiedliche Geräte- und Gehäuseanforderungen angepasst werden.

Qualitätskontrolle auf Prozessebene

Die mechanische Zuverlässigkeit und die HF-Leistung werden während der gesamten Produktion überprüft, einschließlich Prüfungen der Kontaktstabilität und der elektrischen Konsistenz.

Technische Unterstützung während der Entwicklung

Vom Prototyping bis zur Massenproduktion steht technische Unterstützung zur Verfügung, einschließlich Integrationsberatung auf PCB- und Systemebene.

FAQ

F1: Wie ist die Signaleffizienz der Metallclipantenne?

A: Aufgrund seiner kompakten Größe liegt der Wirkungsgrad typischerweise zwischen 30 % und 50 %. Es eignet sich für Anwendungen mit kurzer Reichweite und kostensensiblen Anwendungen wie Smart-Home-Geräten. Für Langstreckenanforderungen bietet Qianmu Communications auch optimierte Antennenlösungen an.

F2: Was soll ich tun, wenn die Lötfahne auf die Platine gedrückt wird und der Kontakt schlecht ist?

A: Stellen Sie bei der Montage sicher, dass die Leiterplatten-Pad-Höhe korrekt ist und der richtige Befestigungsdruck gewährleistet ist. Die Federstruktur ist auf stabilen Kontakt ausgelegt und vor dem Versand werden Standardtests durchgeführt.

F3: Unterstützen Sie die Probenahme in kleinen Mengen?

A: Volle Unterstützung. Als professioneller Lieferant von Metallstempelantennen verstehen wir die Anforderungen während der Forschungs- und Entwicklungsphase und bieten flexible Prototyping-Dienste an, um Sie bei der schnellen Validierung Ihres Projekts zu unterstützen.

F4: Was beeinflusst die Leistung einer Metallstempelantenne?

 A: Die Leistung wird hauptsächlich durch das PCB-Layout, die Bodengröße, das umgebende Metall und die Gehäusestruktur beeinflusst.

F5: Warum verschiebt sich die Frequenz nach der Installation?

A: Metallumgebungen und Gehäusematerialien können die Resonanz verstimmen und erfordern eine abschließende Abstimmung auf Systemebene.

F6: Was verursacht eine schlechte Kontaktleistung?

A: Eine falsche Höhe des PCB-Pads oder ein unzureichender Federdruck können die elektrische Stabilität beeinträchtigen.

F7: Unterstützen Sie Prototyping? A: Ja, sowohl die Musterproduktion als auch die kundenspezifische Kleinserienfertigung werden für die F&E-Validierung unterstützt.
