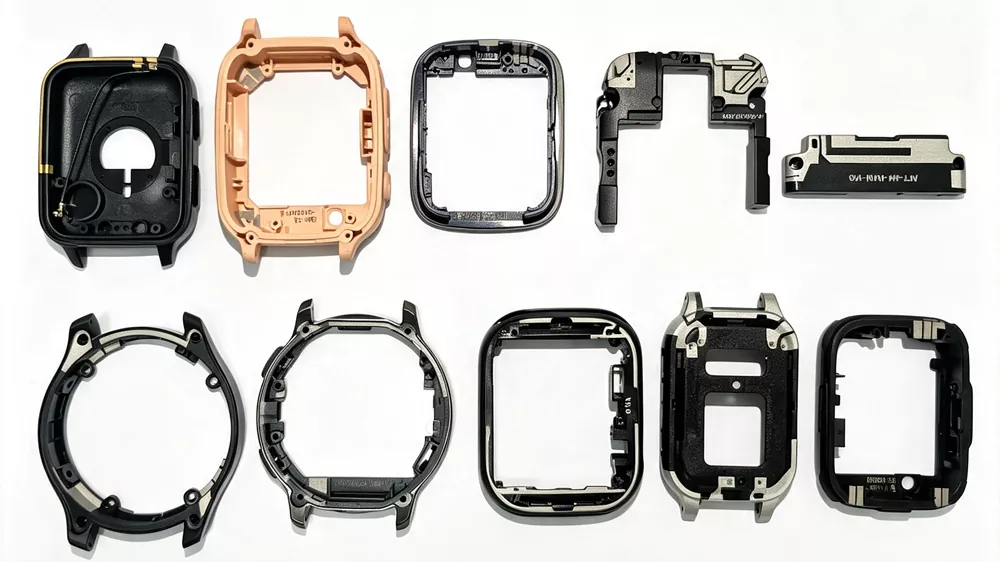

LDS-Antenne

Die LDS-Antenne (Laser Direct Structuring Antenna) ist eine 3D-MID-basierte HF-Struktur, die durch Laseraktivierung auf spritzgegossenen Kunststoffsubstraten und anschließende selektive chemische Beschichtung zur Bildung leitfähiger Antennenspuren hergestellt wird.

Der Prozess ermöglicht die direkte Definition von Leitermustern auf dreidimensionalen Gehäusekomponenten, wobei die Antennengeometrie in die mechanische Struktur eingebettet und nicht als separates HF-Teil zusammengebaut wird.

Im Gegensatz zu herkömmlichen Stanz- oder Blechantennen, die eine diskrete Montage im Inneren des Geräts erfordern, integriert die LDS-Antenne die Strahlungsstruktur in das Gehäuse oder den internen Kunststoffrahmen, sodass der Antennenpfad komplexen 3D-Geometrien folgen und gleichzeitig definierte elektrische Eigenschaften beibehalten kann.

Aus Systemsicht gehört die LDS-Technologie zu 3D-MID (Three-Dimensional Molded Interconnect Device), bei dem ein einzelnes geformtes Bauteil durch selektive Metallisierung laseraktivierter Oberflächen Struktur-, Leit- und Gehäusefunktionen vereinen kann.

Funktionsprinzip

Der Herstellungsprozess von LDS-Antennen lässt sich in vier Kernschritte unterteilen:

Schritt 1 – Spritzguss: Unter Verwendung von LDS-spezifischen Funktionskunststoffen (mit speziellen metallorganischen Verbundzusätzen) wird im Spritzgussverfahren eine dreidimensionale Kunststoffhalterung oder ein Gehäuse hergestellt.

Schritt 2 – Laseraktivierung: Der Computer steuert die Bewegung des Lasers entsprechend der Flugbahn des Leitermusters, projiziert den Laser auf die Oberfläche des dreidimensionalen Kunststoffbauteils und aktiviert das Schaltkreismuster innerhalb von Sekunden. In den vom Laser bestrahlten Bereichen werden die Additive aktiviert und es entsteht eine mikroskopisch raue Oberfläche, die die Metallabscheidung begünstigt.

Schritt 3 – Chemische Beschichtung: Legen Sie die aktivierten Kunststoffteile in ein chemisches Beschichtungsbad, wo Metalle wie Kupfer, Nickel und Gold selektiv auf den aktivierten Bereichen abgeschieden werden und leitfähige Spuren bilden.

Schritt 4 – Montage und Test: Das LDS-Gehäuse für den Antennenkreis wird über Federkontakte, Stifte oder B2B-Stecker elektrisch mit dem PCB-Motherboard verbunden. Nach einer vollständigen Inspektion mit einem Netzwerkanalysator wird die Baugruppe geliefert.

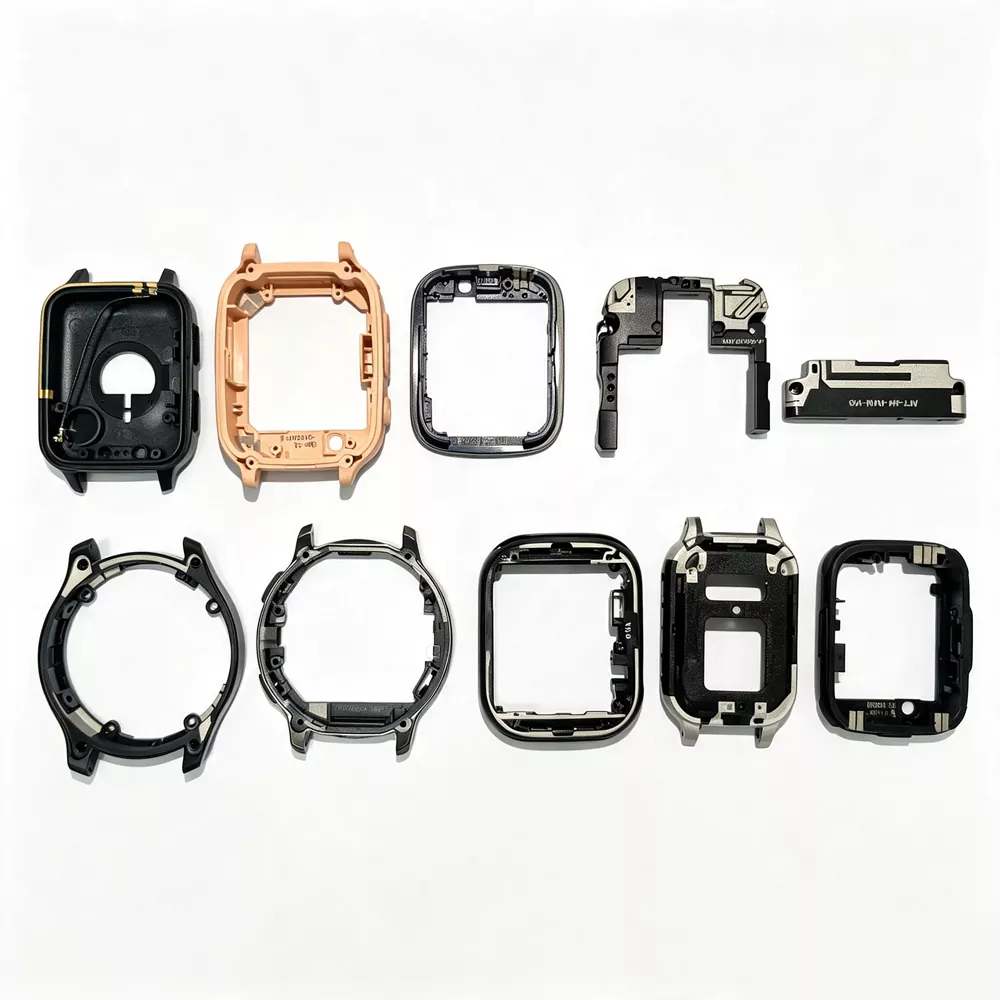

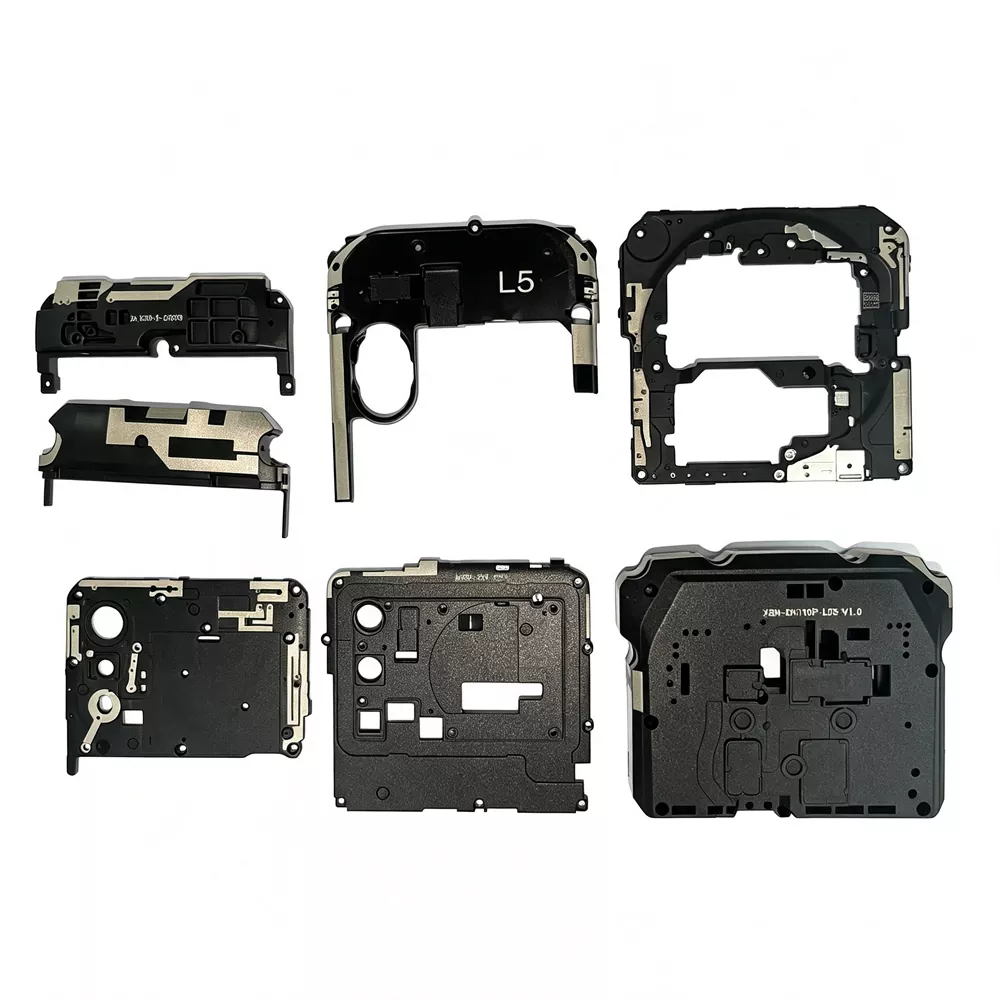

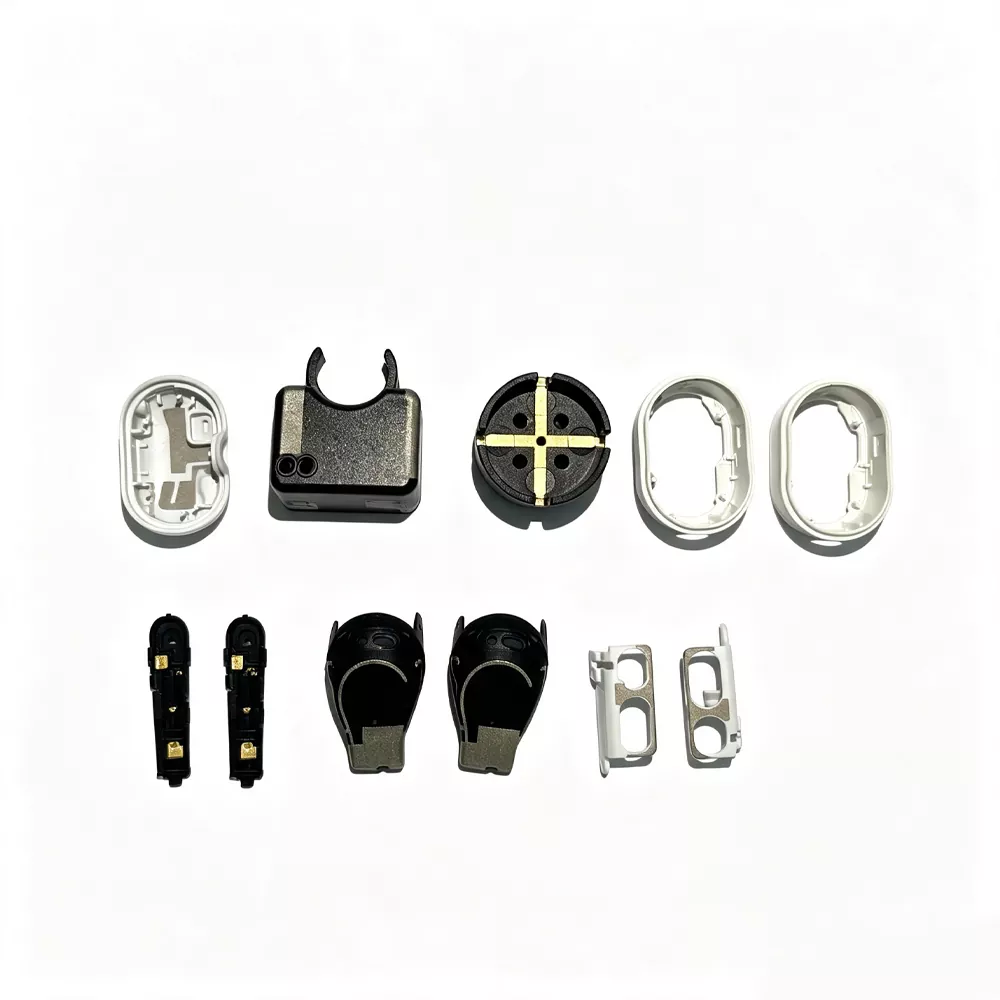

Anwendbare Geräte

Die LDS-Antennentechnologie wird in zahlreichen Branchen und drahtlosen Anwendungen häufig eingesetzt:

Kernverkaufsargumente

1. Hohe Raumintegrationsfähigkeit

LDS-Antennen können direkt in Gerätegehäuse oder Strukturhalterungen integriert werden und ermöglichen so dünnere Produktdesigns, ohne die HF-Leistung wesentlich zu beeinträchtigen. Der Antennenabstand wird durch eine präzise 3D-Strukturierung auf Kunststoffsubstraten erreicht und eignet sich daher für kompakte Multiband-Wireless-Geräte.

2. Produktionsstabilität und Prozesskonsistenz

Die Laserstrukturierung bietet eine hohe Wiederholgenauigkeit und eine stabile Musterauflösung und eignet sich daher für kontinuierliche Produktionsumgebungen. Jede Einheit wird in der Regel durch HF-Tests validiert, wobei wichtige Parameter wie S11 überprüft werden, um sicherzustellen, dass die Leistung den Designzielen entspricht.

3. Reduzierte interne HF-Interferenzen

Da Leiterbahnen direkt auf dem Gehäuse des Geräts gebildet werden, verringern LDS-Strukturen die Abhängigkeit von der internen Verkabelung und minimieren Störungen durch nahegelegene Metallkomponenten im Inneren des Gehäuses.

4. Multiband-Antennenintegrationsfähigkeit

Mehrere funktionale Antennen (LTE/GSM/Wi-Fi/Bluetooth/GNSS) können auf einem einzigen 3D-Substrat integriert werden, wodurch die Gesamtanzahl der Komponenten reduziert und die HF-Architektur auf Systemebene vereinfacht wird.

5. Flexible 3D-RF-Designfähigkeit

Die LDS-Technologie unterstützt die Implementierung komplexer leitfähiger Geometrien auf gekrümmten Oberflächen und ermöglicht so, dass das Antennenlayout mechanischen Konturen folgt und gleichzeitig definierte HF-Beschränkungen über verschiedene Frequenzbänder hinweg einhält.

Technische Spezifikationen

Lasergravurprozess und Vorsichtsmaßnahmen

(1) Hinweise zum leitfähigen Schaltkreisdesign

① Bei der Leiterbahnführung auf LDS 3D-Substraten sollten häufige Übergänge mit scharfen Winkeln vermieden werden. Bei mehrseitigen Strukturen verbessert die kontinuierliche Führung über benachbarte Oberflächen im Allgemeinen die Prozessstabilität und die Gleichmäßigkeit der Beschichtung, insbesondere bei größeren Gehäusen.

② Die minimale laserdefinierte Leiterbahnbreite beträgt typischerweise etwa 0,2 mm, abhängig von der Designauflösung und der Substratgeometrie.

③ Der Mindestabstand zwischen benachbarten Leiterbahnen wird im Allgemeinen über 0,5 mm gehalten, um das Risiko der Bildung von Plattierungsbrücken während der elektrochemischen Abscheidung zu verringern.

④ Der Abstand zwischen leitenden Bereichen und Gehäusegrenzen wird normalerweise im Submillimeterbereich kontrolliert. Üblicherweise wird in der Nähe der Kavitätenwände ein Pufferabstand von ca. 1–2 mm eingehalten, um Kantenkontaminationen während der Laserbearbeitung zu reduzieren.

⑤ Die Oberflächengeometrie beeinflusst das Beschichtungsverhalten. Flache Bereiche bieten tendenziell eine stabilere Laseraktivierung und Beschichtungskonsistenz, während gekrümmte Oberflächen aufgrund von Winkelunterschieden bei der Belichtung zu Schwankungen in der Dicke und Haftung führen können.

⑥ Nach der Laserstrukturierung werden die Teile direkt in die Galvanisierung überführt, um Oxidation und Oberflächenverunreinigungen vor der Metallisierung zu minimieren.

(2) Anforderungen an die Lagerung von LDS-Produkten vor dem Plattieren und Beschichten

① Laseraktivierte Teile sollten unter kontrollierten Luftfeuchtigkeitsbedingungen (normalerweise unter 60 % relative Luftfeuchtigkeit) gelagert und zur Beschichtung übertragen werden, sobald der Prozessablauf dies zulässt, um das Risiko einer Oberflächenoxidation zu verringern.

② Direkter Kontakt mit laserbearbeiteten Oberflächen wird vermieden, da Verunreinigungen die spätere Qualität der Metallabscheidung beeinträchtigen können.

③ Spezielle Tabletts oder Vorrichtungen werden während der Handhabung und des Transports verwendet, um die Positionsstabilität aufrechtzuerhalten und Oberflächenschäden oder Mikrokratzer zu verhindern.

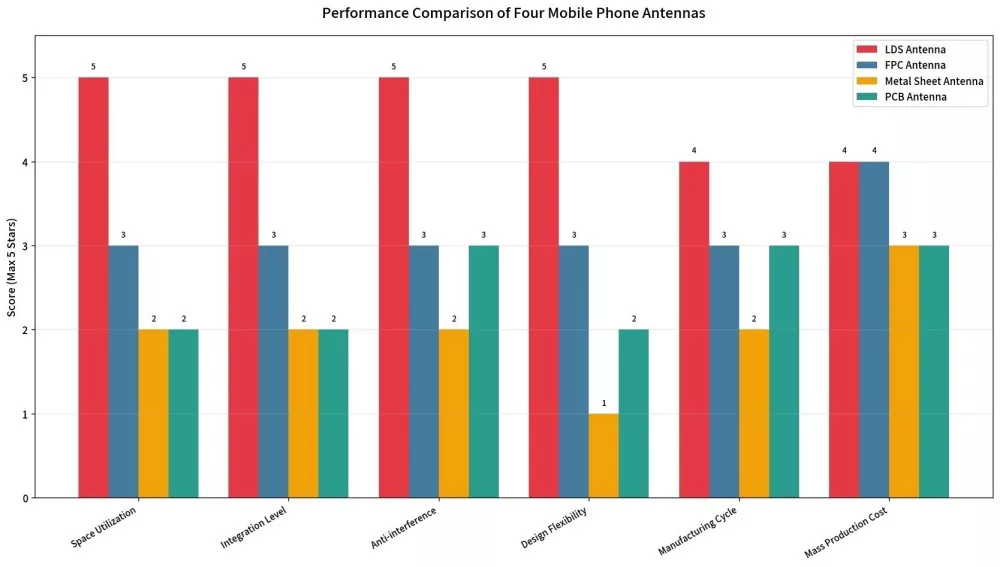

Vergleichen Sie mit Kollegen

Qualitätskontrollprozess

1. Wareneingangskontrolle: Prüfung des Metallzusatzgehalts in speziell für LDS entwickelten Kunststoffpartikeln

2. Spritzgusskontrolle: Maßgenauigkeit ±0,05 mm

3. Lasermarkierung: AOI automatisierte optische Inspektion auf Schaltkreisintegrität

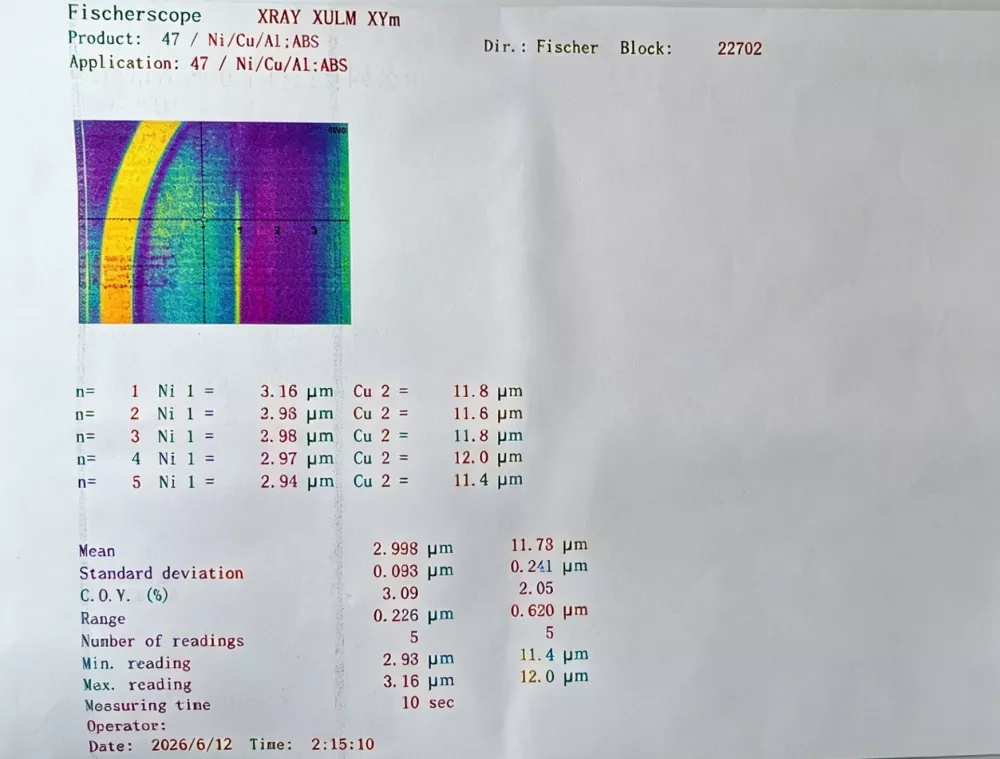

4. Chemische Beschichtung: Prüfung der Gleichmäßigkeit der Beschichtungsdicke (Kupferschicht ≥ 5 μm, Nickel-/Goldschicht ≥ 0,1 μm)

5. HF-Test: Der Netzwerkanalysator führt eine vollständige Prüfung von S11, VSWR, Verstärkung und Effizienz durch.

6. Zuverlässigkeitsstichprobenprüfung: Hundert GitterAll-Inclusive-Haftungsprüfung

Als zuverlässiger Lieferant liegt jeder Charge unserer Produkte ein Prüfbericht bei, der auf die entsprechende Rohstoffcharge zurückgeführt werden kann.

So wählen Sie LDS-Antennenprodukte aus

1. Frequenzbandanforderungen anzeigen

Geben Sie klar an, welche Kommunikationsfrequenzbänder das Gerät unterstützen muss – 2G/3G/4G/5G Sub-6GHz, Wi-Fi 2,4G/5G/6E, GPS/GNSS, Bluetooth, NFC und andere. Unterschiedliche Frequenzbänder entsprechen unterschiedlichen Antennenführungsdesigns.

2. Überprüfen Sie den Einbauraum

- Verfügt das Gerätegehäuse über ausreichend LDS-Bauraum?

- Muss die Antenne der Führung entlang einer 3D-gekrümmten Oberfläche folgen? Genau hier zeichnet sich LDS aus.

3. Überprüfen Sie die Substratauswahl

Das Trägermaterial für LDS-Antennen muss ein LDS-spezifischer Funktionskunststoff sein. Zu den gängigen Optionen gehören PC, ABS, PC+ABS und LCP. Verschiedene Materialien haben ihre eigenen Vor- und Nachteile hinsichtlich Temperaturbeständigkeit, Dielektrizitätskonstante und mechanischer Festigkeit.

4. Überprüfen Sie die Lieferzeit und die Mindestbestellmenge.

Als Hersteller bieten wir:

- Musterphase: 10Schnelles Prototyping

- Kleine Charge: 100–1.000 Stück, 2-wöchige Lieferung

- Großserienfertigung: Die monatliche Kapazität übersteigt 100.000 Einheiten, mit garantierten Lieferzeiten.

FAQ

F: Was ist der Unterschied zwischen einer LDS-Antenne und einer FPC-Antenne?

A: Eine FPC-Antenne ist eine flexible Schaltungslösung, die im Inneren des Geräts installiert wird und einen speziellen planaren Platz erfordert. EinLDS-Antennewird direkt auf das Gerätegehäuse oder die Halterung laserstrukturiert und ermöglicht so eine bessere Anpassung an 3D-Oberflächen und eine bessere Raumausnutzung. Im Vergleich zu herkömmlichen FPC-Lösungen bietet es außerdem eine höhere Integrationsfähigkeit und eine stärkere Anti-Interferenz-Leistung.

F: Wie hoch ist die Mindestbestellmenge für die Individualisierung?

A: Während der Musterphase ist keine Mindestbestellmenge erforderlich. Wir unterstützen Musteranfragen, Kleinserienfertigung ab 100 Stück und Großserienbestellungen nach Kundenwunsch. Als Direktfabrik bieten wir flexible Produktionsunterstützung in verschiedenen Projektphasen.

F: Welche Informationen sind für die Anpassung erforderlich?

A: Kunden können 3D-CAD-Zeichnungen des Geräts (STEP- oder IGS-Format), des Zielfrequenzbands, des PCB-Layouts und des Steckertyps bereitstellen. Unser Engineering-Team kümmert sich um das Routing-Design, die Simulationsoptimierung und die Prototypenverifizierung.

F: Kann diese Technologie 5G-Millimeterwellenanwendungen unterstützen?

A: Ja. Die Technologie unterstützt Antennendesigns sowohl für Sub-6-GHz- als auch für Millimeterwellen-Frequenzbänder. Die endgültige Lösung wird entsprechend der Gerätestruktur, dem verfügbaren Platz und der erforderlichen Frequenzleistung optimiert.

F: Wie hoch ist die Lebensdauer der Antenne?

A: Zuverlässigkeitstests zeigen, dass nach 100 thermischen Zyklen von -40℃ bis +85℃ und Tests bei hoher Temperatur/hoher Luftfeuchtigkeit bei 85℃/85 % relativer Luftfeuchtigkeit über 168 Stunden der Leistungsabfall unter 5 % bleibt, während die Haftung stabil bleibt. Die vorgesehene Lebensdauer kann 10 Jahre überschreiten.

F: Können Sie Unterstützung bei der Antennenabstimmung leisten?

A: Ja. Wir bieten komplette Tuning-Services, einschließlich Simulation, Prototyping und Optimierung auf Systemebene, und helfen Produkten dabei, Zertifizierungsanforderungen wie CTA, CE und FCC zu erfüllen.
