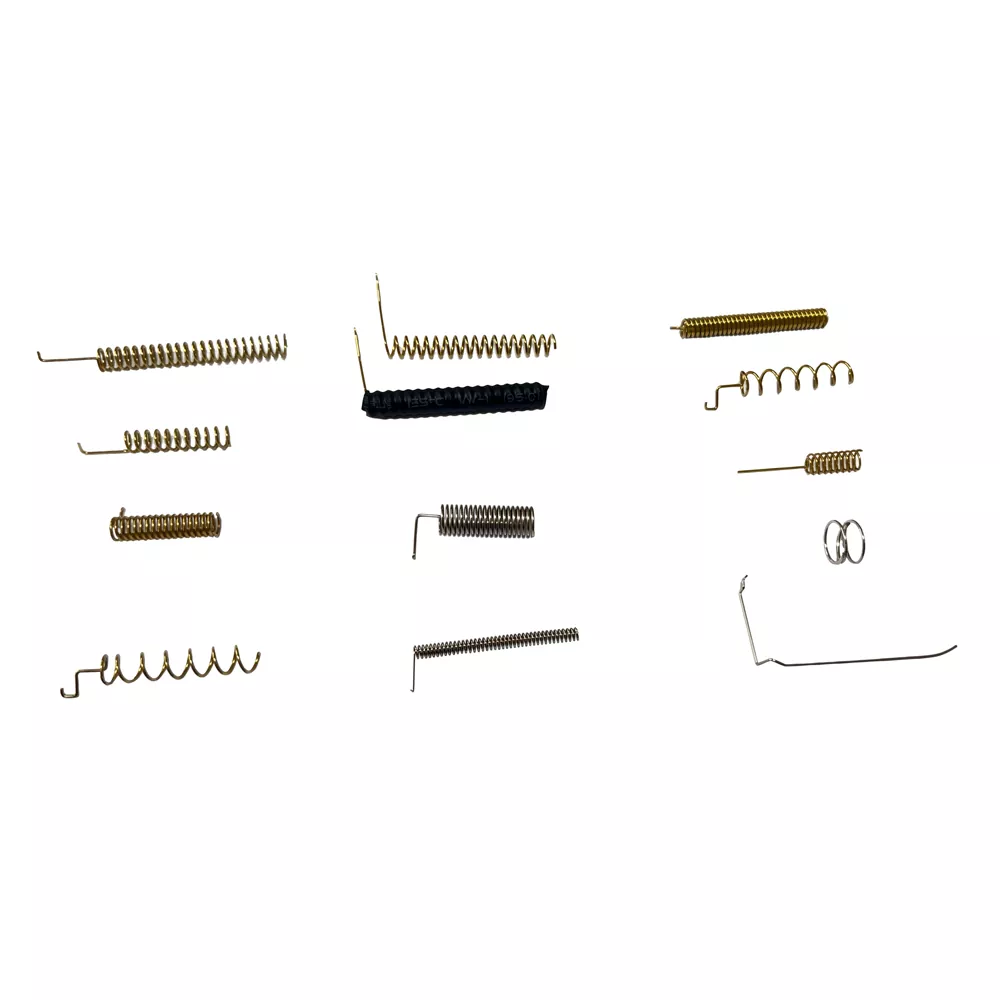

Federantenne
Als professioneller Lieferant bietet Qianmu Communication maßgeschneiderte, hochpräzise Schraubenfederantennendienste an. Hergestellt aus hochwertigen Materialien. Kohlenstoffstahl vernickelt. Hergestellt aus Phosphorbronze, zeichnet es sich durch außergewöhnliche Leitfähigkeit und Korrosionsbeständigkeit aus. Wir sind vertrauenswürdig.China-HerstellerWir bieten eine Komplettlösung vom Prototyping bis zur Massenproduktion, weit verbreitet in IoT, Fernbedienungen und drahtlosen Kommunikationsmodulen.

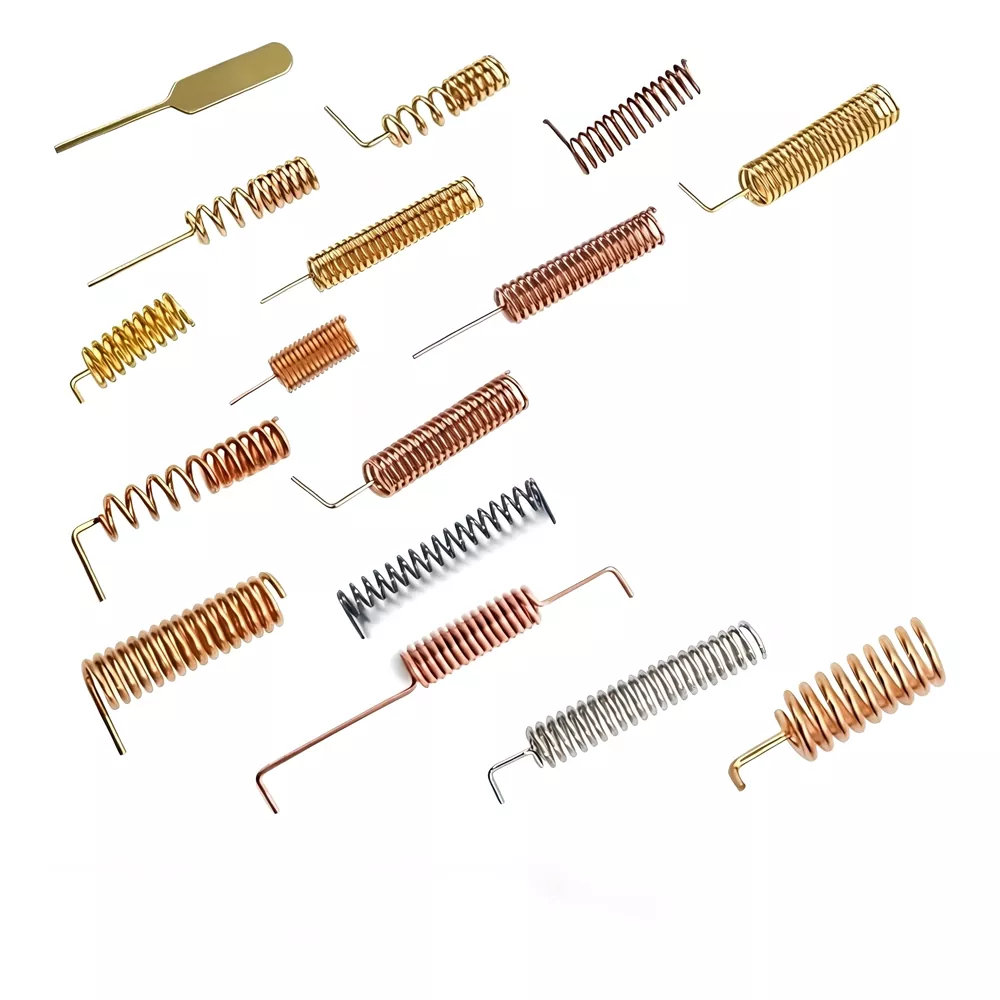

Eine Federantenne (auch Spiralantenne genannt) ist eine Antennenstruktur, bei der ein Metallleiter in Form einer Spiralfeder gewickelt ist, wobei der spiralförmig konfigurierte Metallleiter als Medium für die Signalübertragung verwendet wird. Es weist eine Impedanz von 50 Ohm auf und besteht aus drei Hauptkomponenten: einem inneren Kupferdraht (der zum Senden und Empfangen von Signalen verwendet wird), einem äußeren Abschirmungsdraht (zur Blockierung externer elektromagnetischer Störungen) und einer äußeren Isolierschicht (die den Auswirkungen externer Kapazität und Induktivität entgegenwirkt). Zusammen bilden diese Komponenten ein geschlossenes System mit starker Entstörungsleistung.
Shenzhen Qianmu Communication Technology Co., Ltd., ein professionelles Unternehmen, das sich auf Forschung und Entwicklung, Herstellung und Vertrieb von Antennen für Kommunikationsprodukte spezialisiert hat, ist seit vielen Jahren intensiv im Antennenbereich tätig und hat sich zum Ziel gesetzt, Kunden weltweit hochwertige Federantennenlösungen anzubieten.

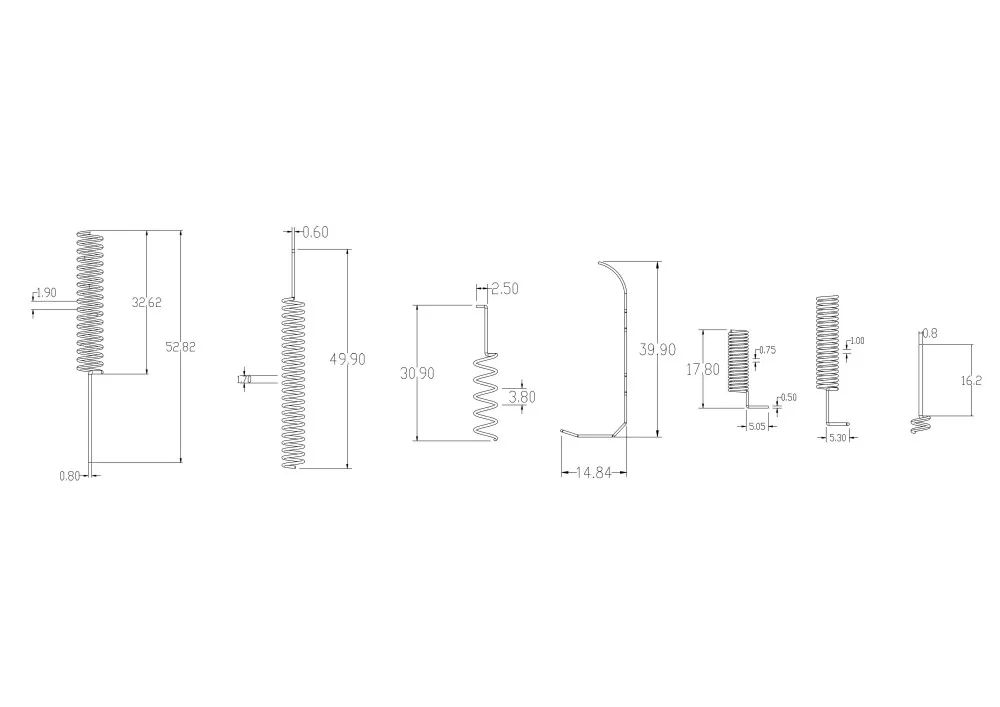

Technische Spezifikationen
Die Federantenne von Qianmu Communication deckt mehrere Frequenzbänder von niedrigen bis hohen Frequenzen ab und erfüllt so die Anforderungen verschiedener Anwendungsszenarien. Die wichtigsten technischen Parameter sind wie folgt:
|
Parameterelement |
Spezifikationsbereich |
|
Frequenzbereich |
315 MHz / 433 MHz / 470 MHz / 490 MHz / 868 MHz / 915 MHz / 2,4 GHz / GSM 824-2170 MHz |
|
Gewinnen |
0,8 dBi ~ 3,5 dBi |
|
Impedanz |
50Omega |
|
VSWR |
≤1,5 ~ ≤1,8 |
|
Polarisation |
Vertikale Polarisation / Zirkularpolarisation |
|
Strahlungsmuster |
Omnidirektional |
|
Leistungskapazität |
Maximal 50 W |
|
Betriebstemperatur |
-40℃ ~ +85℃ |
|
Antenneneffizienz |
35~ 80 % (Abhängig von der Installationsumgebung) |
|
Material |
Kupfer, Vergoldung, Vernickelung usw. |

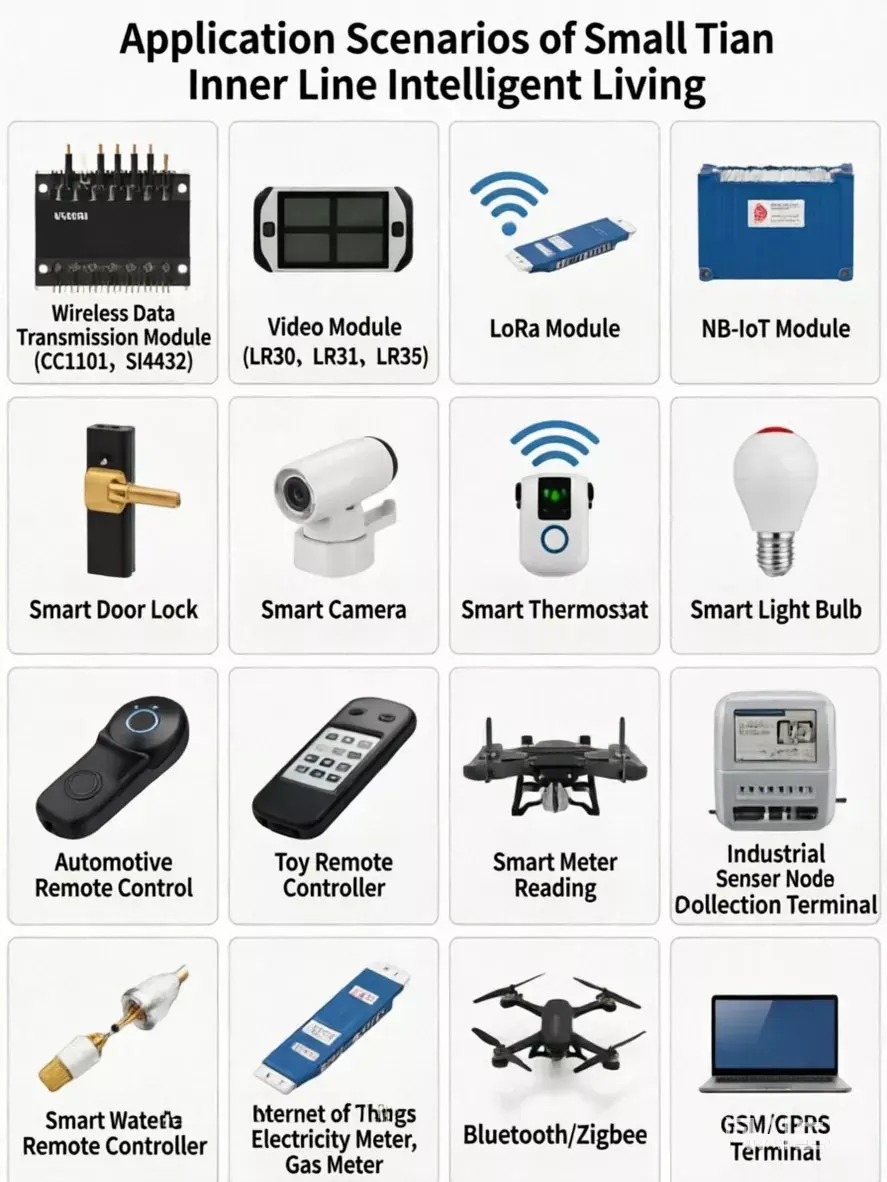

Anwendbare Geräte
Die Qianmu-Kommunikationsfederantenne wird häufig in den folgenden Geräten und Szenarien verwendet:
Drahtloses Datenübertragungsmodul: CC1101, Si4432 und andere drahtlose HF-Module
LoRa-Module: LR30, LR31, LR36 und andere LoRa-Kommunikationsmodule
NB-IoT-Modul: Drahtloses NB-IoT-Kommunikationsterminal
Smart Home-Geräte: Intelligente Türschlösser, intelligente Kameras, intelligente Thermostate, intelligente Glühbirnen und mehr
Drahtlose Fernbedienungsgeräte: Auto-Fernbedienungsschlüssel, Spielzeugfernbedienungen, Industriefernbedienungen und mehr
IoT-Terminal: IoT-Sensorknoten, Datenerfassungsterminals
Smart Metering: Intelligente Wasserzähler, Stromzähler und Gaszähler
Bluetooth/Zigbee-Modul: Drahtlose Bluetooth-Kommunikation, Zigbee-Netzwerkgeräte
Drohnen-Telemetrie: Datenverbindung für kleine Drohnen
GSM/GPRS-Geräte: GSM-Modems, Fernüberwachungssysteme
Vergleich mit Konkurrenzprodukten
|
Vergleichsartikel |
Qianmu-Kommunikationsfederantenne |
PCB-Antenne |
Externe Stabantenne |
|
Gewinnen |
0,8~3,5 dBi |
2~6 dBi |
Relativ hoch |
|
Omnidirektionale Leistung |
★★★★★ Ausgezeichnet |
★★☆ Starke Direktionalität |
★★★★ Gut |
|
Größe |
★★★★ Kompakt |
★★★★★ Ultraklein |
★★☆ Groß |
|
Anti-Interferenz-Fähigkeit |
★★★★★ Stark |
★★★ Durchschnittlich |
★★★★ Relativ stark |
|
Flexibilität bei der Installation |
★★★★★ Extrem flexibel |
★★★ Nur auf Leiterplatte fixiert |
★★★ Externe Installation erforderlich |
|
Kosten |
★★★★ Mäßig |
★★★★★ Niedrig |
★★☆ Relativ hoch |
|
Designänderung |
★★★★ Flexibel |
★★☆ Erneuerung der Leiterplatte erforderlich |
★★★ Gewöhnlich |
Die Federantenne von Qianmu Communication bietet ein optimales Gleichgewicht zwischen omnidirektionaler Abdeckung, Anti-Interferenz-Fähigkeit, Installationsflexibilität und Gesamtkosten und ist damit eine ideale Wahl für integrierte Antennen für IoT- und drahtlose Kommunikationsgeräte.
Installationsanleitung

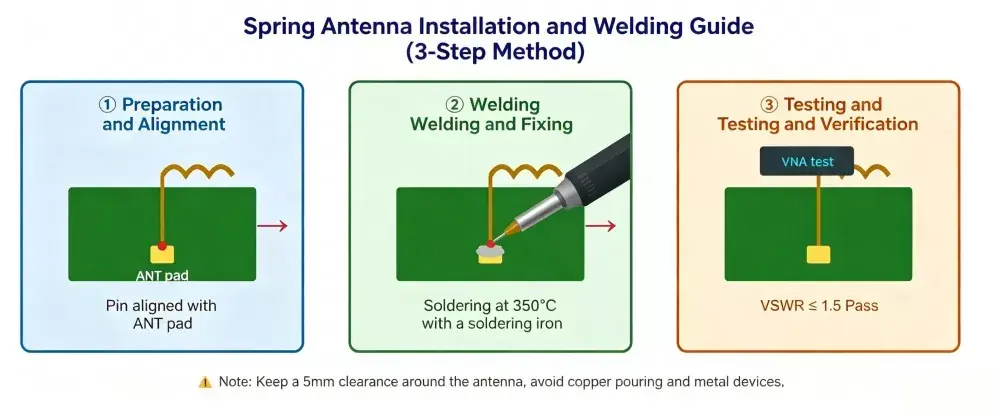

Schritt 1: Bereiten Sie sich auf das Schweißen vor
Richten Sie den Stift (normalerweise ein einzelner Stift oder ein Lötpad) am Ende der Federantenne mit dem ANT-Lötpad auf der Platine aus. Das Lötpad sollte mit der HF-Zuleitung, beispielsweise einer 50-Ohm-Mikrostreifenleitung oder einem koplanaren Wellenleiter, verbunden werden, um eine ordnungsgemäße Signalübertragung zu gewährleisten.
Schritt 2: Schweißen und Befestigen
Biegen Sie den hakenförmigen Abschnitt und verbinden Sie ihn mit dem ANT-Pin des Funkmoduls. Schließen Sie dann den Lötvorgang sicher ab. Reflow-Löten wird empfohlen, da es mit Standardprozessen für die Oberflächenmontage kompatibel ist.
Schritt 3: Inspektion und Test

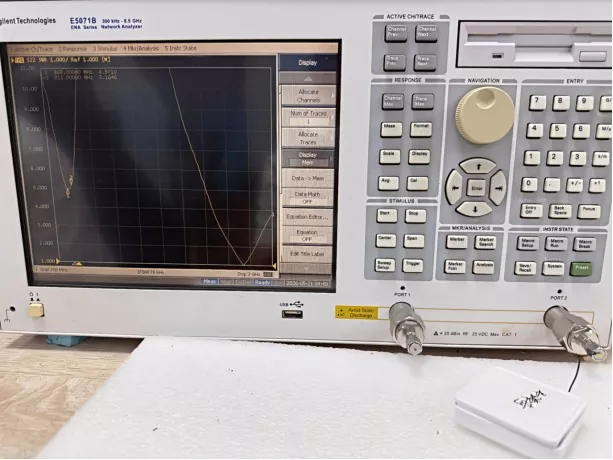

Verwenden Sie nach dem Löten einen Vektornetzwerkanalysator, um das Spannungs-Stehwellenverhältnis (VSWR) zu messen und zu überprüfen, ob die HF-Leistung den erforderlichen Spezifikationen entspricht.
Notizen
1. Halten Sie den Freiraum ein: Vermeiden Sie die Verlegung von Kabeln und die Platzierung von Metallkomponenten innerhalb eines Radius von 5 mm um die Antenne. Decken Sie die Batterie oder die Abschirmungsabdeckung nicht weniger als 10 mm über der Unterseite ab.
2. 50-Ω-Übertragungsleitung: Verbinden Sie den HF-Chip direkt über einen Mikrostreifen auf derselben Schicht oder eine Streifenleitung in der inneren Schicht. Verwenden Sie an den Ecken 45°-Fasen, um abrupte Impedanzänderungen zu vermeiden.
3. Halten Sie sich von Metall fern: Bei der Verwendung einer Federantenne besteht der erste Schritt darin, sicherzustellen, dass die Antenne von metallischen Materialien ferngehalten wird, einschließlich Masseebenen auf Leiterplatten, Verkabelungsspuren, Batterien, Bildschirmen, Metallgehäusen und mehr.
4. Konsistente Schweißrichtung: Bei der Massenproduktion muss unbedingt sichergestellt werden, dass die Schweißrichtung der Antenne mit der Schweißrichtung übereinstimmt, die der Antennenhersteller zum Zeitpunkt der Auswahl angegeben hat.
5. Abstimmung und Margining: Wenn die elektromagnetische Umgebung des gesamten Geräts mit Kunststoffgehäuse komplex ist, kann am HF-Ende ein π-Netzwerk reserviert und die Resonanzfrequenz mithilfe eines einstellbaren Kondensators im Bereich von 3 pF bis 6,8 pF fein abgestimmt werden.
Wie wählt man eine Federantenne aus?
|
Auswahlschritte |
Wichtige Punkte |
Einzelheiten |
|
1. Bestätigen Sie die Betriebsfrequenz |
Wählen Sie die Antenne nach Kommunikationsprotokoll und Frequenzband aus |
Gängige Frequenzbänder: • 315 MHz: Herkömmliche Fernbedienungsgeräte • 433 MHz: LoRa, Smart Meter, industrielle Fernbedienungen • 470/490 MHz: Industrielle IoT-Geräte • 868/915 MHz: ISM-Bänder für Europa und Nordamerika • 2,4 GHz: Wi-Fi, Bluetooth, Zigbee • GSM-Band: Mobilfunkkommunikationsmodule |
|
2. Bewerten Sie die Verstärkungsanforderung |
Passen Sie den Gewinn an die Übertragungsentfernung an |
•Kurze Entfernung (<100 m): 0,8–2 dBi • Mittlere Entfernung (100–500 m): 2–3 dBi • Lange Entfernung (>500 m): Über 3 dBi |
|
3. Überprüfen Sie den Installationsraum |
Passen Sie Größe und Struktur an die Leiterplatte an |
1. Messen Sie den Innenraum des Geräts, um die richtige Länge und den richtigen Durchmesser auszuwählen. 2. Für die PCB-Randmontage in Räumen mit begrenztem Platzangebot sind gebogene Antennen erhältlich. |
|
4. Bewerten Sie die Anwendungsumgebung |
Anti-Interferenz- und Korrosionsschutz |
1. Geräte mit Metallabschirmung: Zirkularpolarisierte Antenne empfohlen. 2. Feuchte/Außenumgebung: Versilberung/Vergoldung zum Schutz vor Oxidation. |
|
5. Wählen Sie einen zuverlässigen Lieferanten |
Maßgeschneiderter Fertigungsservice aus einer Hand |
Qianmu Communication ist ein professioneller Antennenhersteller und -lieferant, der OEM und ODM unterstützt und umfassenden Service einschließlich Antennendesign, Bemusterung und Massenproduktion bietet. |
FAQ
F1: Was ist besser, eine Federantenne oder eine PCB-Antenne?
A: Die Wahl hängt von den spezifischen Anwendungsanforderungen ab. Spring-Antennenlösungen eignen sich für Anwendungen, die eine Übertragung über große Entfernungen (>100 Meter), eine omnidirektionale Abdeckung und flexible Installationsrichtungen erfordern, während PCB-Antennen eher für kompakte Geräte mit strengen Größen- und Kostenbeschränkungen geeignet sind. Qianmu Communication bietet beide Lösungen und bietet professionelle Empfehlungen basierend auf unterschiedlichen Projektanforderungen.
F2: Bedeutet ein höherer Gewinn immer eine bessere Antennenleistung?
A: Nicht unbedingt. Eine höhere Verstärkung verbessert normalerweise die Signalkonzentration, kann jedoch die Abdeckung in bestimmten Richtungen verringern. Bei der optimalen Auswahl sollten Übertragungsentfernung, Abdeckungsanforderungen und Anwendungsumgebung berücksichtigt werden. Qianmu Communication bietet Produkte mit verschiedenen Verstärkungsoptionen von 0,8 bis 3,5 dBi.
F3: Kann die Antenne individuell angepasst werden?
A: Ja. Qianmu Communication bietet OEM/ODM-Anpassungsdienste an, einschließlich Frequenzanpassung, Größenänderung, Materialauswahl und Biegewinkelanpassung, um unterschiedliche Anwendungsanforderungen zu erfüllen.
F4: Was ist der Betriebstemperaturbereich?
A: Qianmu-Kommunikationsprodukte funktionieren zuverlässig von -40℃ bis +85℃ und erfüllen die Anforderungen der meisten Industrie- und Verbraucheranwendungen.
F5: Ist eine Impedanzanpassung erforderlich?
A: Ja. Die Standardimpedanz beträgt 50 Ω, und praktische Anwendungen erfordern möglicherweise passende Komponenten zwischen der Antenne und dem HF-Senderanschluss, um eine optimale Leistung zu erzielen. Qianmu Communication bietet technischen Support für Antennenanpassung und Debugging.
F6: Was ist die Mindestbestellmenge (MOQ)?
A: Qianmu Communication unterstützt flexible Bestellmengen, von Prototypenmustern und Kleinserien bis hin zur Großserienfertigung. Für detaillierte MOQ-Anforderungen wenden Sie sich bitte an unser Vertriebsteam.
