Münzantenne

Die Münzantenne ist eine kompakte, zylindrische externe HF-Antenne mit knopfartiger Form. Als 2,4-GHz-5,8-GHz-Dualband-Antenne konzipiert, bietet sie eine leichte drahtlose Übertragungslösung für kleine elektronische Geräte mit WLAN, Bluetooth und ZigBee-Kommunikation.

Die von Qianmu Communication selbst entwickelte Knopf-Gummistabantenne nutzt einteilige Spritzguss- und Dichtungstechnologie. Es integriert ein Vollkupfer-Resonanzelement und eine reflektierende Abschirmschicht aus Metall an der Unterseite.

Ausgestattet mit einer Standard-SMA-Gewindeschnittstelle kann diese SMA-Dualband-Antenne direkt am Gerätegehäuse montiert und befestigt werden. Im Vergleich zu schlanken Gummistabantennen und integrierten PCB-Antennen bietet sie eine kompakte, diskrete Struktur mit einem abgedichteten Gehäuse für Innen- und Außenanwendungen.

Wie es funktioniert

Die Münzantenne verwendet einen internen Doppelschicht-Ringkupferoszillator für Dualband-HF-Übertragung und -Empfang. Die knopfförmige Basis enthält eine reflektierende Metallschicht, die dazu dient, die Signalstrahlung zu kontrollieren und den Einfluss benachbarter elektronischer Komponenten zu verringern.

1. Geschichteter Oszillatoraufbau:Die obere Schicht ist für das von Bluetooth und ZigBee verwendete 2,4-GHz-Band ausgelegt, während die untere Schicht das von kompatiblen WLAN-Geräten verwendete 5,8-GHz-Band unterstützt. Das angegebene Vollband-VSWR beträgt ≤1,35.

2. Basisabschirmung und Interferenzmanagement:Die untere reflektierende Metallschicht soll den Einfluss elektromagnetischer Störungen durch die Hauptplatine, die Lithiumbatterie und das Metallgehäuse des Geräts reduzieren. Die tatsächliche Leistung hängt von der Installationsumgebung ab und erfordert Tests im fertigen Gerät.

3. Versiegeltes Gehäuse und Temperaturbeständigkeit:Das einteilige Spritzgussgehäuse ist auf Umweltschutz ausgelegt. Der angegebene Betriebstemperaturbereich beträgt -35°C bis +70°C. Die temperaturbedingte Frequenzstabilität sollte unter den angegebenen Testbedingungen bestätigt werden.

4. HF-Impedanzanpassung:Die Antenne verwendet eine Nennimpedanz von 50 Ω, um die HF-Integration zu unterstützen und Impedanzfehlanpassungen zu reduzieren. Verstärkung, VSWR und Strahlungseffizienz können durch geeignete HF-Tests bewertet werden.

Kompatible Geräte und Anwendungen

1. Smart Home:Als Antenne für Smart-Home-Geräte kann sie in Mini-Smart-Gateways, WLAN-Steckdosen, Tür- und Fensteralarmen sowie Bluetooth-Fernbedienungen eingesetzt werden. Seine kompakte Struktur ermöglicht die drahtlose Konnektivität in Geräten mit begrenztem Installationsraum.

2. Industrielles Internet der Dinge:Diese drahtlose Sensorantenne kann für Miniatur-Terminals für Temperatur und Luftfeuchtigkeit, Knoten zur Lagerbestandsverfolgung und drahtlose Datenübertragungsmodule in Betracht gezogen werden. Dies ist auch für Antennenanwendungen für IoT-Geräte relevant, bei denen das Frequenzband und die Installationsbedingungen den Systemanforderungen entsprechen.

3. Tragbare Elektronik:Als kompakte Antenne für tragbare Geräte kann sie in tragbaren Scangeräten, tragbaren Detektoren und Mini-Bluetooth-Lautsprechern verwendet werden. Gerätelayout und HF-Leistung sollten vor der endgültigen Integration bewertet werden.

4. Sicherheitsgeräte:Diese Antenne für drahtlose Sicherheitsgeräte eignet sich möglicherweise für kleine drahtlose Kameras und Zugangskontrollsysteme. Bei kompatiblen Bluetooth-basierten Zugangssystemen kann es als Bluetooth-Antenne für die Zugangskontrolle dienen.

5. HF-Zubehör:Zu den optionalen Zubehörteilen gehören SMA-zu-IPEX-Zuleitungskabel und andere kompatible HF-Verbindungskomponenten. Die Auswahl des Anschlusses sollte anhand des Funkmoduls und der Geräteschnittstelle bestätigt werden.

Kernproduktfunktionen

Qianmu Communication bietet Münzantennenoptionen für kompakte drahtlose Geräte, wobei Spezifikationen und Schnittstellenkonfigurationen entsprechend den Anwendungsanforderungen ausgewählt werden.

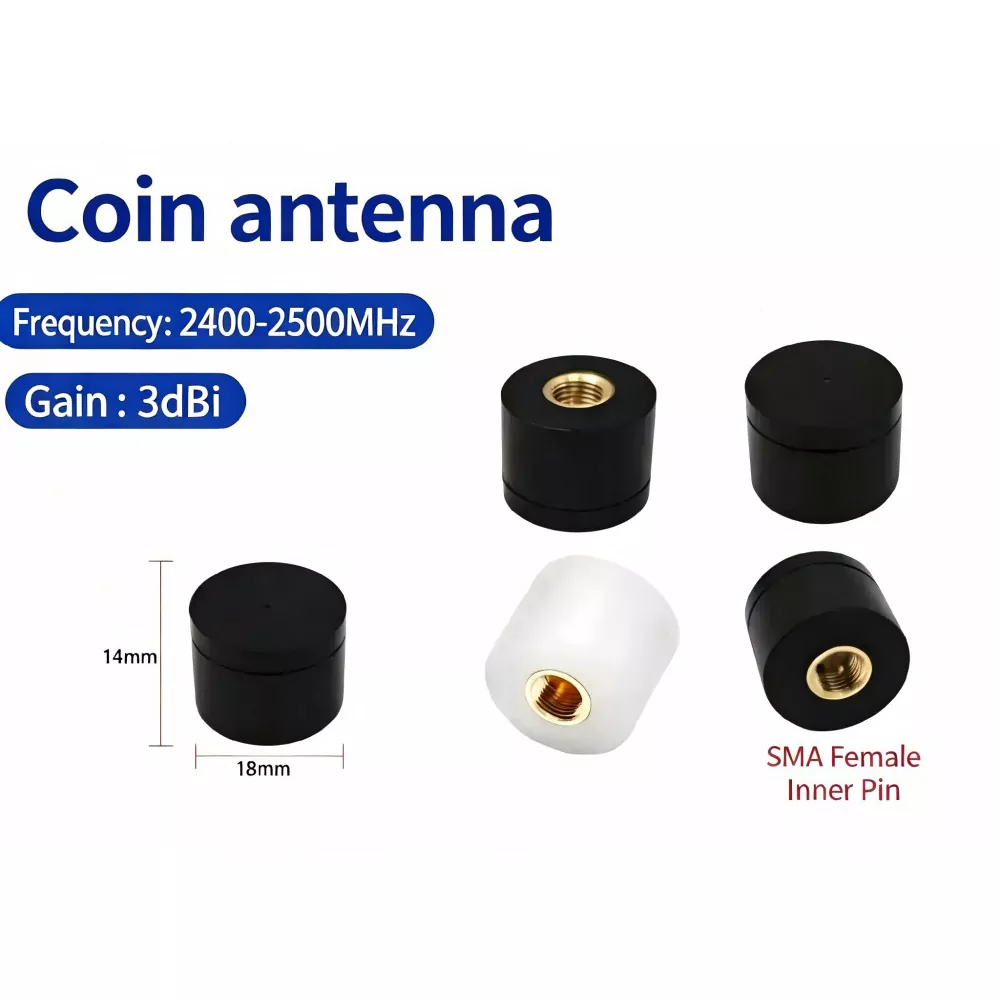

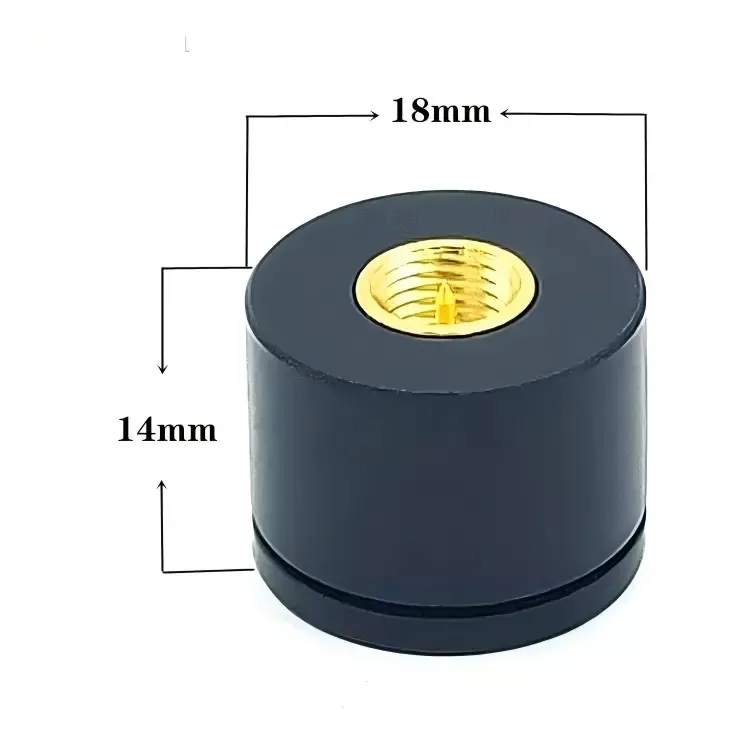

1. Kompakte knopfförmige Struktur:Erhältlich mit einem Basisdurchmesser von 15 mm und 18 mm und einer Höhe von 14 mm. Die geringe Stellfläche unterstützt Installationen, bei denen der Platz für die externe Antenne begrenzt ist.

2. Dualband-Betrieb:Diese Mini-WLAN-Antenne unterstützt die angegebenen Frequenzbereiche 2,4 GHz und 5,8 GHz. Abhängig von der Gerätekonfiguration kann die Antenne in kompatiblen WLAN-, Bluetooth- und ZigBee-Anwendungen verwendet werden. Bestätigen Sie vor der Auswahl die protokollspezifischen Frequenzanforderungen.

3. Schnittstellenoptionen:Zu den Standardkonfigurationen gehören SMA-Schnittstellen mit unterschiedlichen Kontaktanordnungen. Kompatibles Zubehör kann je nach gewählter Konfiguration Lötanschlüsse und IPEX-Zuleitungskabel der ersten oder vierten Generation umfassen.

4. Umweltschutz:Das IP54-zertifizierte Gehäuse ist so konzipiert, dass es Schutz vor dem Eindringen von Staub und Spritzwasser bietet. Je nach Lagerbestand und Bestellanforderungen sind schwarze und weiße Gehäuseoptionen erhältlich.

5. Anpassung:Zu den benutzerdefinierten SMA-Antennenoptionen können Maßanpassungen, das Aufdrucken des Gehäuselogos und die Konfiguration von HF-Steckern gehören. Lagerverfügbarkeit, Mustervorlaufzeit und Mengenpreise sollten für jede Bestellung bestätigt werden.

Technische Spezifikationen

Anwendungsbeispiele

1. Smart-Home-Ausstattung:Eine kompakte Antenne kann an einem WLAN-Tür- oder Fensteralarm installiert werden, wenn der Platz im Wohnraum begrenzt ist. Die endgültige Verbindungsreichweite hängt von der Antennenposition, Wänden, Störungen und der HF-Konfiguration des Geräts ab.

2. Industrielle Sensorklemmen:Eine drahtlose Sensorantenne kann mit Geräten zur Temperatur- und Feuchtigkeitsüberwachung verwendet werden. Bei Geräten mit Metallgehäuse sollten die Antennenpositionierung und die umgebende Bodenstruktur bewertet werden, um ihren Einfluss auf die HF-Leistung zu bestimmen.

3. Ausrüstung für die Zugangskontrolle im Außenbereich:Eine extern montierte Antenne unterstützt möglicherweise kompatible Bluetooth-Zugangskontrollgeräte. Das Gehäuse, die Steckerdichtung und die Montageanordnung sollten anhand der erforderlichen Umgebungsbedingungen überprüft werden.

4. Handgeräte:Diese Mini-Antenne für Handgeräte kann für drahtlose Barcode-Scanner und andere tragbare Elektronikgeräte in Betracht gezogen werden, die eine kompakte externe Antenne erfordern. Die Verbindungsstabilität sollte in der vorgesehenen Betriebsumgebung validiert werden.

Auswahl- und Bestellleitfaden

1. Frequenzauswahl:Für Geräte mit kompatiblen WLAN- und Bluetooth-Konfigurationen sollten Sie das 2,4-GHz- und 5,8-GHz-Dualband-Modell evaluieren. Für reine Bluetooth-Anwendungen kann eine 2,4-GHz-Single-Band-Konfiguration in Betracht gezogen werden, sofern verfügbar.

2. Installationsumgebung:Überprüfen Sie bei Geräten mit Metallgehäuse die Montageposition, den Abstand und die Erdungsanordnung der Antenne. Eine reflektierende Basis macht HF-Tests im endgültigen Gehäuse nicht überflüssig.

3. Größenauswahl:Erwägen Sie die Version mit 15 mm Durchmesser, wenn der Montageraum begrenzt ist. Die 18-mm-Version kann in Betracht gezogen werden, wenn der verfügbare Platz und die erforderlichen HF-Eigenschaften dies zulassen; Bestätigen Sie die Leistung, anstatt davon auszugehen, dass das größere Modell immer einen höheren Gewinn bietet.

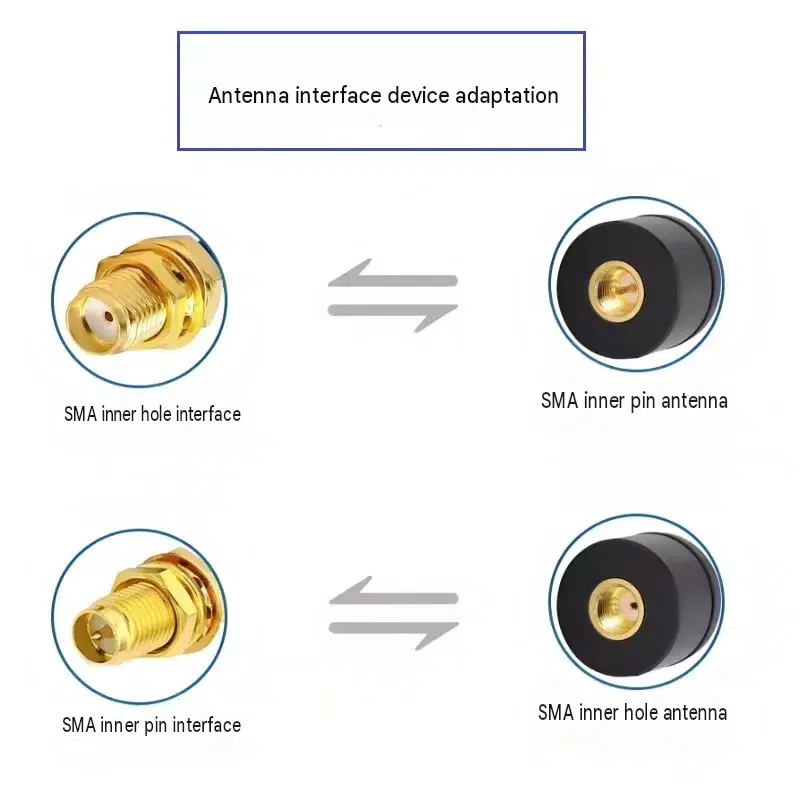

4. Schnittstellen- und Exportanforderungen:Bestätigen Sie, ob das Gerät eine SMA-Innenstift- oder Innenloch-Schnittstelle benötigt. IPEX-Adapterkabel, Steckerkonfigurationen und eine neutrale Exportverpackung können bei der Auftragsvorbereitung besprochen werden.

FAQ

1. Kann diese Antenne mit Geräten mit Metallgehäuse verwendet werden?

Es eignet sich möglicherweise für Geräte mit Metallgehäuse, die Leistung hängt jedoch von der Montageposition, dem Abstand, der Bodenstruktur und dem Gehäusedesign der Antenne ab. Die reflektierende Basis soll dabei helfen, die Interaktion mit nahegelegenen Strukturen zu steuern. Ein Test im fertigen Gerät wird empfohlen.

2. Kann die SMA-Schnittstelle auf IPEX umgestellt werden?

Möglicherweise sind kompatible Zuleitungskabel und Schnittstellenkonfigurationen verfügbar, einschließlich bestimmter IPEX-Generationen. Bitte bestätigen Sie vor der Bestellung den erforderlichen Steckertyp, die Kabellänge und die Installationsanordnung.

3. Kann ein Labortestbericht bereitgestellt werden?

Für entsprechende Produktkonfigurationen ist möglicherweise eine HF-Testdokumentation verfügbar. Bestätigen Sie die verfügbaren Berichte, gemessenen Parameter und Testbedingungen mit Qianmu Communication, bevor Sie eine Bestellung aufgeben.

4. Ist diese 2,4-GHz-5,8-GHz-Dualband-Antenne für WLAN- und Bluetooth-Geräte geeignet?

Die angegebenen Frequenzbereiche decken den 2,4-GHz- und 5,8-GHz-Betrieb ab. Die Kompatibilität hängt vom drahtlosen Protokoll des Geräts, dem erforderlichen Frequenzband, dem Anschluss und dem HF-Design ab. Bestätigen Sie bei ZigBee-Geräten, die mit 2,4 GHz betrieben werden, die passende Konfiguration und validieren Sie die Leistung im Endprodukt.

5. Kann die Stecker- oder Kabelkonfiguration individuell angepasst werden?

Für verschiedene Geräteschnittstellen und Installationsanforderungen sind möglicherweise benutzerdefinierte SMA-Antennenkonfigurationen verfügbar. Geben Sie den Steckertyp, die Kabellänge, den Frequenzbereich und die Zielanwendung an, damit die erforderliche Konfiguration bewertet werden kann.

6. Kann diese Antenne in intelligenten Sensoren und tragbaren Geräten verwendet werden?

Es eignet sich möglicherweise für WiFi-Antennen für Smart-Sensor-Anwendungen und andere kompakte drahtlose Produkte, wenn der Frequenzbereich und die HF-Eigenschaften den Geräteanforderungen entsprechen. Bewerten Sie bei tragbaren Geräten den verfügbaren Montageraum, die Gehäusematerialien und die Antennenposition, bevor Sie den Entwurf abschließen.
