Panel-Antenne

Was ist eine gerichtete Flachbildschirmantenne?

Unsere an der Wand montierte gerichtete Flachbildschirmantenne 14DBI ist eine gerichtete Strahlungsantenne mit schmalem Strahl und hoher Verstärkung, die speziell für WLAN-Netzwerke über große Entfernungen in Innenräumen, den Signalempfang von Basisstationen im Freien und die Technik der drahtlosen Signalverstärkung entwickelt wurde. Herkömmliche omnidirektionale Antennensignale werden über 360° verteilt und die Übertragungsentfernung ist begrenzt; Richtantennen sind auf ihre Rückreflektoren angewiesen, um Hochfrequenzsignale zu sammeln und Hochfrequenzenergie in eine einzige Richtung zu konzentrieren, wodurch die Übertragungsmöglichkeiten über große Entfernungen erheblich verbessert werden. Unsere in Massenproduktion hergestellte Mehrzweckantenne für den Innen- und Außenbereich verfügt über ein integriertes versiegeltes Kunststoffgehäuse, ist wasser- und staubdicht, unterstützt die Wandmontage, ist kompatibel mit GSM, 4G, 5G, WiFi-Dualband, 433 Internet of Things Niederfrequenz-Multiband, wird standardmäßig mit einem verlustarmen RG58-Feeder geliefert und verfügt über zwei gängige HF-Anschlüsse, einen internen SMA-Pin und einen N-Stecker. Es handelt sich um die Flachbildschirmantennenlösung mit der höchsten Abdeckung in Kommunikationstechnik- und IoT-Projekten.

So funktioniert die Antenne

Viele Kunden gehen fälschlicherweise davon aus, dass das Design des Flachbildschirms nur der Optik dient. Die gerichtete Flachantenne erreicht jedoch durch ihre interne mehrschichtige Struktur eine fokussierte Signalübertragung und -empfang. Das Funktionsprinzip kann durch professionelle Testgeräte überprüft werden, darunter Vektornetzwerkanalysatoren, schalltote HF-Kammern und elektromagnetische Simulationsanalysen.

1. Prinzip der Oszillatorstrahlung und Strahlfokussierung durch Metallreflektor

Der interne Array-Oszillator ist für das Senden und Empfangen von HF-Signalen verantwortlich. Der hinter dem Oszillator positionierte Metallreflektor reflektiert nach hinten und seitwärts abgestrahlte Signale nach vorne, wodurch die Strahlbreite schmaler wird und die Signalkonzentration verbessert wird. Durch diese Struktur erreicht die Antenne eine hohe Gewinnleistung von bis zu 14 dBi.

Gemessener Vergleich: Eine standardmäßige 3dBi-Rundstrahlantenne bietet typischerweise eine Übertragungsreichweite von rund 300 Metern in offener Umgebung, während die 14dBi-Richtantenne unter gleichen Bedingungen eine stabile Übertragungsreichweite von mehr als 1.200 Metern erreichen kann.

2. Mehrband-Resonanzanpassungsstruktur

Der interne Oszillator verfügt über ein Multi-Slot-Array-Design, um eine breite Frequenzkompatibilität zu erreichen. Es unterstützt mehrere drahtlose Frequenzbänder, darunter 700-960-MHz-Mobilfunknetze, 2,4-GHz-/5,8-GHz-WLAN und 433-MHz-IoT-Anwendungen. Eine Antenne kann verschiedene drahtlose Geräte ohne häufigen Austausch unterstützen, was dazu beiträgt, die Lagerkosten zu senken und das technische Management zu vereinfachen.

3. Verlustarme Signalübertragung mit RG58-Zuleitungskabel

Die Antenne verwendet ein RG58-Koaxial-Zuleitungskabel mit einer doppelschichtigen Abschirmungsstruktur, um Signalverluste während der Übertragung zu reduzieren. Selbst bei größeren Kabelinstallationsabständen bleibt das Stehwellenverhältnis stabil und verhindert so eine erhebliche Signaldämpfung durch lange Verkabelungsstrecken.

4. Anti-Interferenz-Außenschutzdesign

Das Gehäuse besteht aus flammhemmendem ABS-Material und verfügt über eine versiegelte Struktur, um interne Komponenten vor Regen, Staub und industriellen elektromagnetischen Störungen im Freien zu schützen. Dieses Design verhindert Oszillatoroxidation und Signalleistungsdrift bei langfristigem Außenbetrieb.

FAQ

F1: Können die Speiselänge und der HF-Anschluss einer gerichteten Flachantenne ausgetauscht werden?

A: Anpassung wird unterstützt. Standard-Antennenzuführungen können auf jede beliebige Länge von 1 Meter bis 15 Meter angepasst werden. Anschlüsse SMA männlich und weiblich, N-Kopf, BNC können bei Bedarf ausgetauscht werden. Bei großen Bestellungen kann das LOGO auf der Schale zur individuellen Anpassung im Siebdruckverfahren aufgebracht werden.

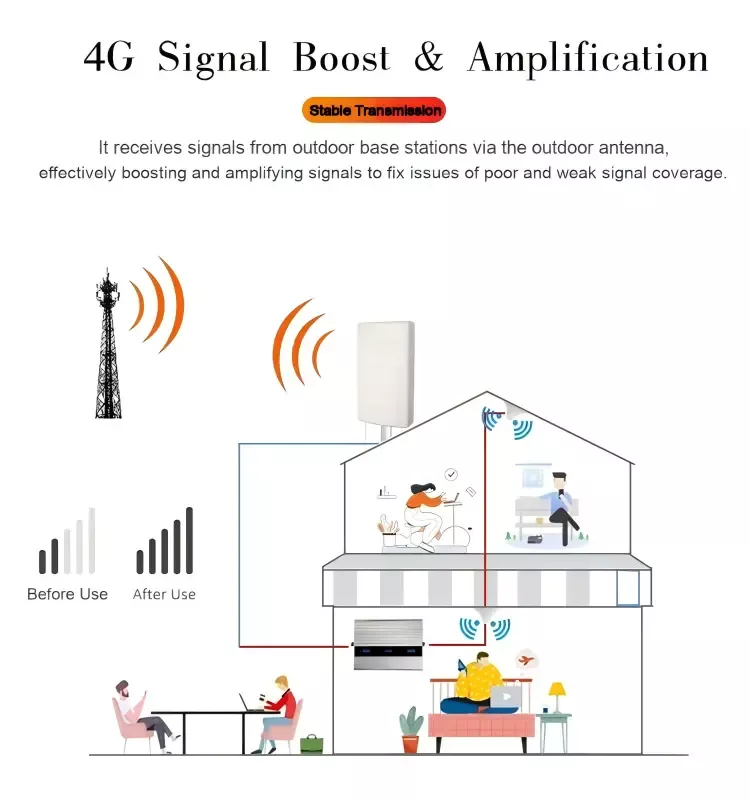

F2: Kann diese Flachantenne sowohl als 4G-Signalverstärker als auch als WLAN-Brücke verwendet werden?

A: Genau. Unsere Antenne deckt mehrere Bänder GSM/4G/5G/2,4G/5,8G ab und ist mit Signalverstärkern, drahtlosen Brücken und 433 iot-Datenübertragungsgeräten kompatibel. Ein Antennensatz ist mit mehreren technischen Geräten kompatibel.

F3: Beeinflussen Metallwände und Stahlkonstruktionen die Antennensignale?

A: Metallbleche können Hochfrequenzsignale reflektieren und abschirmen. Bei der Installation sollte die vordere Strahlungsfläche der Antenne keine großflächigen Metallabschirmungen aufweisen. Wenn sich dies nicht vermeiden lässt, kann eine zusätzliche Antenne hinzugefügt werden, um Signale an verschiedenen Punkten zu empfangen, und Ingenieure können einen Punktanpassungsplan erstellen.

F4: Wie kann das Problem gelöst werden, dass die Zuleitungsverbindung anfällig für Wassereintritt und Kurzschlüsse ist, wenn sie während der Regenzeit über einen längeren Zeitraum im Freien verwendet wird?

A: Wickeln Sie nach der Installation wasserfestes Isolierband um die Metallverbindungsstelle. Die auf einem Mast montierte Außenantenne kann auch mit einer verbesserten wasserdichten Verbindung individuell angepasst werden, um vollständig zu verhindern, dass Regenwasser die Verbindung erodiert.
