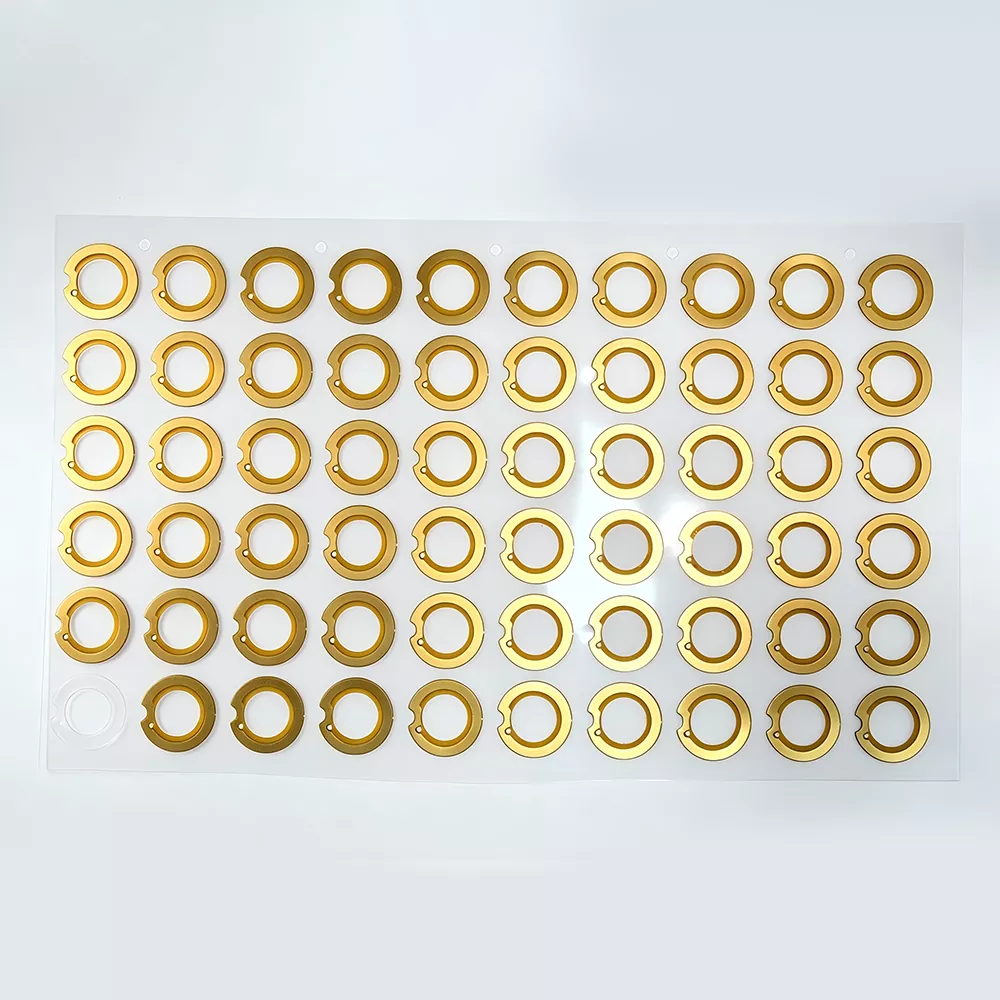

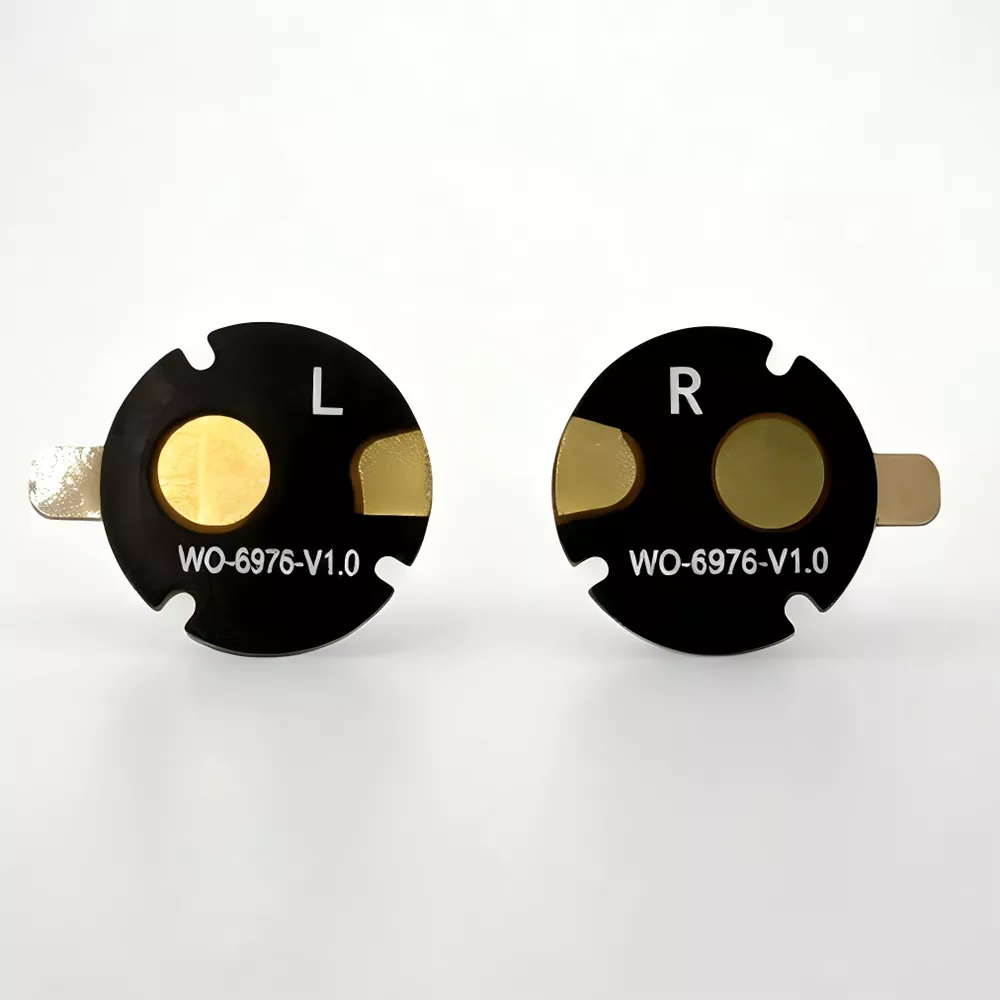

Flexible Kopfhörerantennen sind Miniatur-HF-Transceiverkomponenten, die flexible PI/LCP-Substrate als Basis verwenden, wobei durch Ätzen leitfähige Strahlungsmuster gebildet werden. Sie wurden speziell für TWS-Bluetooth-Ohrhörer, drahtlose Over-Ear-Ohrhörer und Knochenleitungskopfhörer mit kompakten Innenräumen entwickelt. Im Gegensatz zu starren PCB- oder Federantennen bieten flexible Kopfhörerantennen eine hervorragende Biegbarkeit und ultradünne Profile, sodass sie sich an die Innenwände von Kopfhörergehäusen, Batterieseiten und unregelmäßig geformten Ohrbügeln anpassen können. Dadurch werden Herausforderungen wie begrenzter Hohlraumraum und Signalbehinderung durch Metallstrukturen effektiv angegangen.

Shenzhen Qianmu Communication Technology Co., Ltd. verlässt sich als in Shenzhen ansässiger Antennenhersteller auf sein hauseigenes HF-Labor, um die Designlösungen für Kopfhörerantennen kontinuierlich weiterzuentwickeln, und fungiert als zuverlässiger Lieferant für zahlreiche Kopfhörermarken.

Funktionsprinzip

Es handelt sich im Wesentlichen um planare Miniatur-HF-Strahlungskomponenten. Hochfrequente elektrische Signale vom drahtlosen Audiomodul werden an den Strahlungskreis der Antenne übertragen, der sie durch elektromagnetische Induktion in elektromagnetische Wellen umwandelt. Gleichzeitig erfasst die Antenne externe elektromagnetische Bluetooth-Wellen und wandelt sie zurück in elektrische Signale zur Übertragung an den Hauptsteuerchip, wodurch eine bidirektionale Audiodatenübertragung zwischen Smartphones und Kopfhörern ermöglicht wird. Um die Leistung bei Verwendung von Kopfhörern zu optimieren, haben wir den Einspeisepunkt und das Erdungsanpassungsdesign der Antenne verfeinert, um den durch den menschlichen Kopf verursachten Signalabsorptionsverlust zu reduzieren. Praxisnaher Testfall: Bei denselben TWS-Ohrhörern erhöhte sich durch den Austausch einer Standard-Federantenne durch unsere flexible Qianmu-Kopfhörerantenne die stabile Verbindungsentfernung durch eine Wand von 3,2 m auf 6,1 m, wodurch die Wahrscheinlichkeit einer Trennung um 72 % verringert wurde (Testdaten, die in einer schalltoten Kammer mit realer menschlicher Kleidung gesammelt wurden; Testberichte sind auf Anfrage erhältlich).

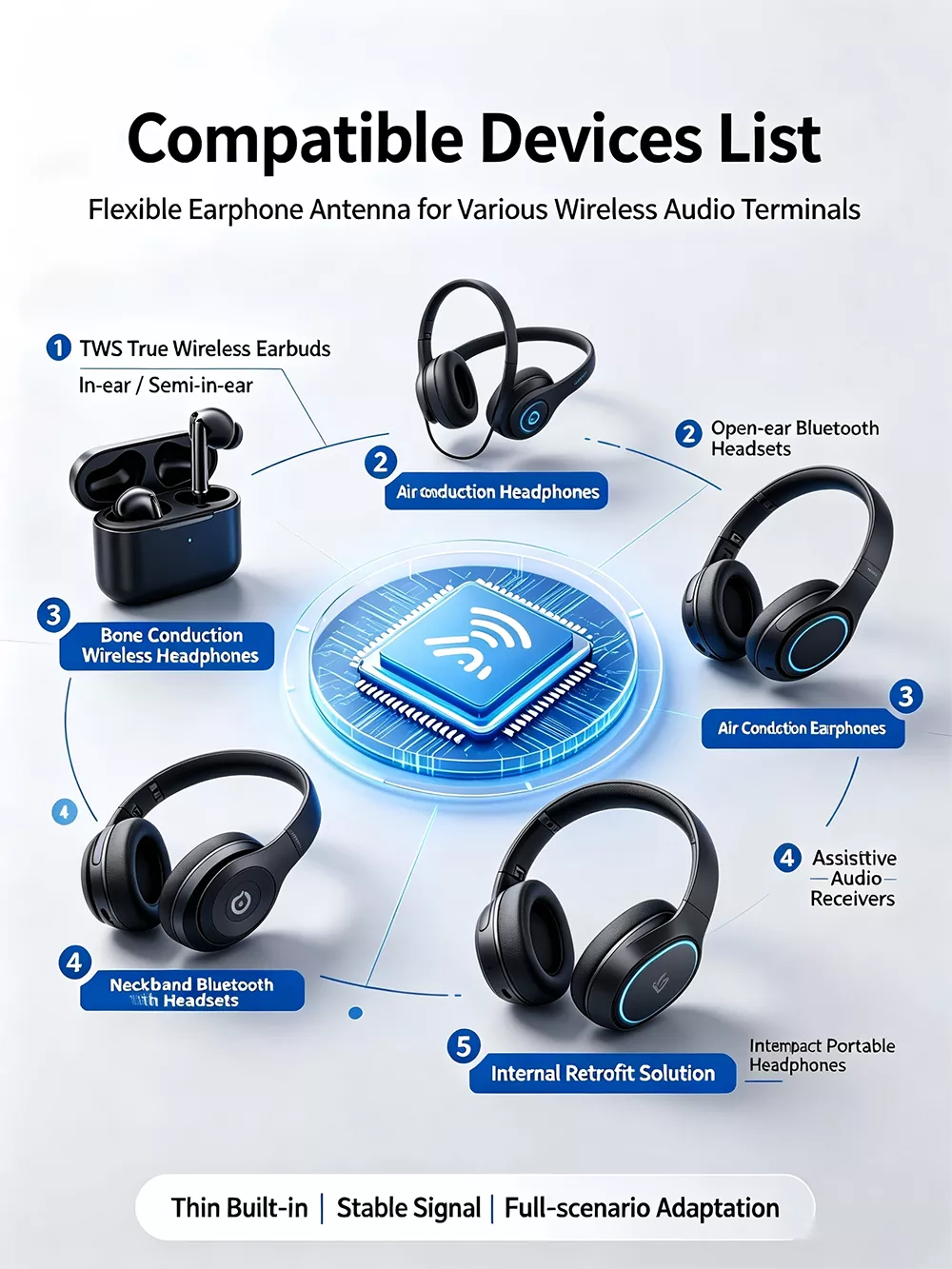

Liste kompatibler Geräte

Diese flexible Kopfhörerantenne ist weitgehend mit verschiedenen drahtlosen Audioterminals kompatibel:

1. TWS True Wireless Bluetooth-Ohrhörer (In-Ear, Semi-In-Ear)

2. Offene, am Ohr hängende Bluetooth-Kopfhörer, Luftleitungskopfhörer

3. Drahtlose Kopfhörer mit Knochenleitung, Bluetooth-Kopfhörer mit Nackenbügel

4. Zusätzlicher Audioempfangskopfhörer, kabelloser Kopfhörer im Hörgerätestil

5. Kompaktes Headset, tragbare kabellose Kopfhörer mit integrierter Modifikationslösung

Wichtige Verkaufsargumente

1.Ultradünn und flexibel, entworfen für die extreme Stapelung von Ohrhörern

Erhältlich in Stärken von 0,12–0,3 mm, mit einem minimalen Biegeradius von ≤1,5 ​​mm, unterstützt es Zehntausende Biegezyklen ohne Kupferrisse oder Delaminierung. Es kann auf Kopfhörerstiele, Batterieseiten oder gekrümmte Innenwände von Gehäusen geklebt werden, wodurch flache Leiterplattenbereiche überflüssig werden und Statiker die Größe der Kopfhörer reduzieren können.

Aktuelles Foto: Antennen-Mehrwinkel-Biegetest in Echtzeit

2.Stabile HF-Leistung reduziert Verbindungsabbrüche und Verzögerungen

Das RF-Team von Qianmu Communications hat die Simulation der Impedanzanpassung vorzeitig abgeschlossen und dabei ein VSWR der Kopfhörerantenne von ≤ 1,8 und eine hohe Signalabstrahlungseffizienz erreicht. Dadurch wird die Signaldämpfung, die durch Kopfbehinderung beim Tragen verursacht wird, effektiv gemildert, wodurch Audiostottern beim Laufen und Pendeln reduziert wird.

3.Ausgestattet mit Hochtemperatur-Kleberücken für einfache automatisierte Montage

Die Rückseite der Antenne ist mit einem hochtemperaturbeständigen doppelseitigen Kleber versehen, der eine schnelle und sichere Befestigung durch einfaches Abziehen der Schutzfolie ermöglicht – keine Klammern oder Schrauben erforderlich. Dieses Design ist ideal für die schnelle Montage in Fabrikproduktionslinien und reduziert die Arbeitszeit während der Installation.

4.Hohe Anpassungsfähigkeit (Vorteil der Direktversorgung ab Werk)

Als chinesischer Hersteller von Kopfhörerantennen unterstützen wir die individuelle Anpassung von 外形轮廓 (外形), Frequenzbandabstimmung (hauptsächlich 2,4 GHz Bluetooth, erweiterbar), Leitungslänge, Anschlusstyp (U.FL, verzinnte Kontakte) und Substratmaterial (PI für Economy-Grade / LCP für High-End). Wir bieten Musterfertigung für Kleinserien und zuverlässige Lieferzeiten für Großserienbestellungen.

5. Strenge Qualitätskontrolle, hohe Konsistenz

Jede Charge von Kopfhörerantennen wird in einer schalltoten HF-Kammer beprobt und getestet sowie Hoch-Tief-Temperaturwechsel- und Biegealterungstests unterzogen, wodurch Leistungsschwankungen bei den Chargen vermieden werden und sie für die langfristige Massenproduktion von Marken-Kopfhörern geeignet sind.

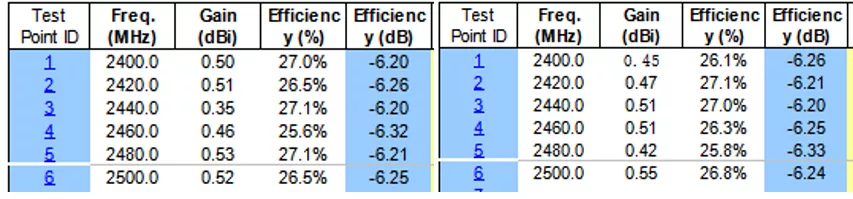

Technische Spezifikationen

Flexible Kopfhörerantenne im Vergleich zu branchenüblichen Antennenlösungen

Viele Kopfhörerhersteller haben Schwierigkeiten bei der Auswahl ihrer Antennen und schwanken zwischen Federantennen, starren PCB-Antennen und Keramikantennen. Basierend auf realen Tests in Tausenden von Kopfhörerprojekten haben wir einen klaren und intuitiven Vergleich zusammengestellt:

Wenn Ihre Ohrhörer über begrenzten Innenraum verfügen, unregelmäßige Gehäuseformen aufweisen oder eine hohe Konsistenz bei der Massenproduktion erfordern, ist eine flexible Kopfhörerantenne die optimale Lösung. Als Originalhersteller mit Sitz in Shenzhen kann Qianmu Communications das Antennendesign entsprechend Ihrem Prototyp schnell optimieren.

Prüfgeräte für schalltote HF-Kammern

So wählen Sie die richtige flexible Kopfhörerantenne aus

Viele Beschaffungsingenieure für Kopfhörer machen bei der Auswahl der Modelle häufig Fehler. Basierend auf jahrelanger Erfahrung im Lieferantenservice sind hier vier wichtige Auswahlkriterien:

1. Prüfen Sie vorrangig den verfügbaren Innenraum im Ohrhörer und stellen Sie 3D-Zeichnungen der Länge, Breite, Höhe und Struktur des Hohlraums bereit. Wir ermitteln die maximalen Antennenabmessungen und zulässigen Biegebereiche. Kaufen Sie keine handelsüblichen Standardantennen direkt, da dies höchstwahrscheinlich zu einer schlechten Signalleistung führt.

2. Definieren Sie klar die Umweltnutzungsziele. Wählen Sie für Produkte für Sport- und Outdoor-Kopfhörer Versionen aus, die hinsichtlich Biegefestigkeit und Vibrationsfestigkeit optimiert sind. Bestätigen Sie bei Exportprodukten vorab die Umweltzertifizierungsanforderungen des Zielmarkts.

3. Achten Sie auf die Unterstützungsdienste für die HF-Abstimmung – der bloße Kauf einer flexiblen Kopfhörerantenne garantiert nicht die Benutzerfreundlichkeit! Ohne die richtige Antennenanpassung und -abstimmung können selbst die besten Materialien zu Leistungsverzögerungen führen. Wählen Sie einen Hersteller mit hauseigenen HF-Ingenieuren und nicht nur einen Zwischenhändler.

4. Senden Sie uns vor der offiziellen Bestellung ein Muster zum Testen. Wir fertigen Prototypenantennen für den Test vor Ort beim Kunden. Die Massenproduktion wird erst nach erfolgreichen Tests beginnen, wodurch Entwicklungsrisiken minimiert werden.

FAQ

F1: Unterstützt die Kopfhörerantenne eine individuelle Größenanpassung?

A: Ja, wir unterstützen die Anpassung. Als Fabrik können wir die Außenabmessungen, die Kabellänge und den Anschlusstyp entsprechend der inneren Struktur des Kopfhörers formen und anpassen. Sie können 2D-/3D-Zeichnungen bereitstellen, wir bewerten den Entwurf und fertigen Muster an.

F2: Wie hoch ist die Mindestbestellmenge (MOQ) für Kopfhörerantennen?

A: Standardmäßig vorrätige Kopfhörerantennen mit geringer MOQ; Kundenspezifische Muster sind in kleinen Mengen verfügbar und MOQ für Massenproduktionsaufträge können ausgehandelt werden. Für Anfragen können Sie sich gerne an unser Vertriebsteam wenden.

F3: Können Sie einen Antennen-HF-Testbericht vorlegen?

A: Ja. Jede Produktcharge wird mit Werkstestdaten geliefert. Auf Kundenwunsch können wir auch Inspektionsberichte von Drittanbietern bereitstellen, um eine vollständige Rückverfolgbarkeit der Dokumentation zu gewährleisten.

F4: Kann die Kopfhörerantenne mit einem Bluetooth 5.3-Modul kompatibel sein?

A: Vollständig kompatibel. Die flexible Kopfhörerantenne arbeitet im standardmäßigen 2,4G-ISM-Band und ist mit der gesamten Serie von Bluetooth 5.0/5.1/5.2/5.3-Audiomodulen kompatibel.

F5: Welche Dokumente können für den Produktexport bereitgestellt werden?

A: Wir können Proforma-Rechnungen, Packlisten, RoHS- und CE-Berichte, Geschäftslizenzen und andere Dokumente bereitstellen, um die Zollabfertigungsanforderungen in verschiedenen Ländern zu erfüllen.
