Spotlight-Antenne

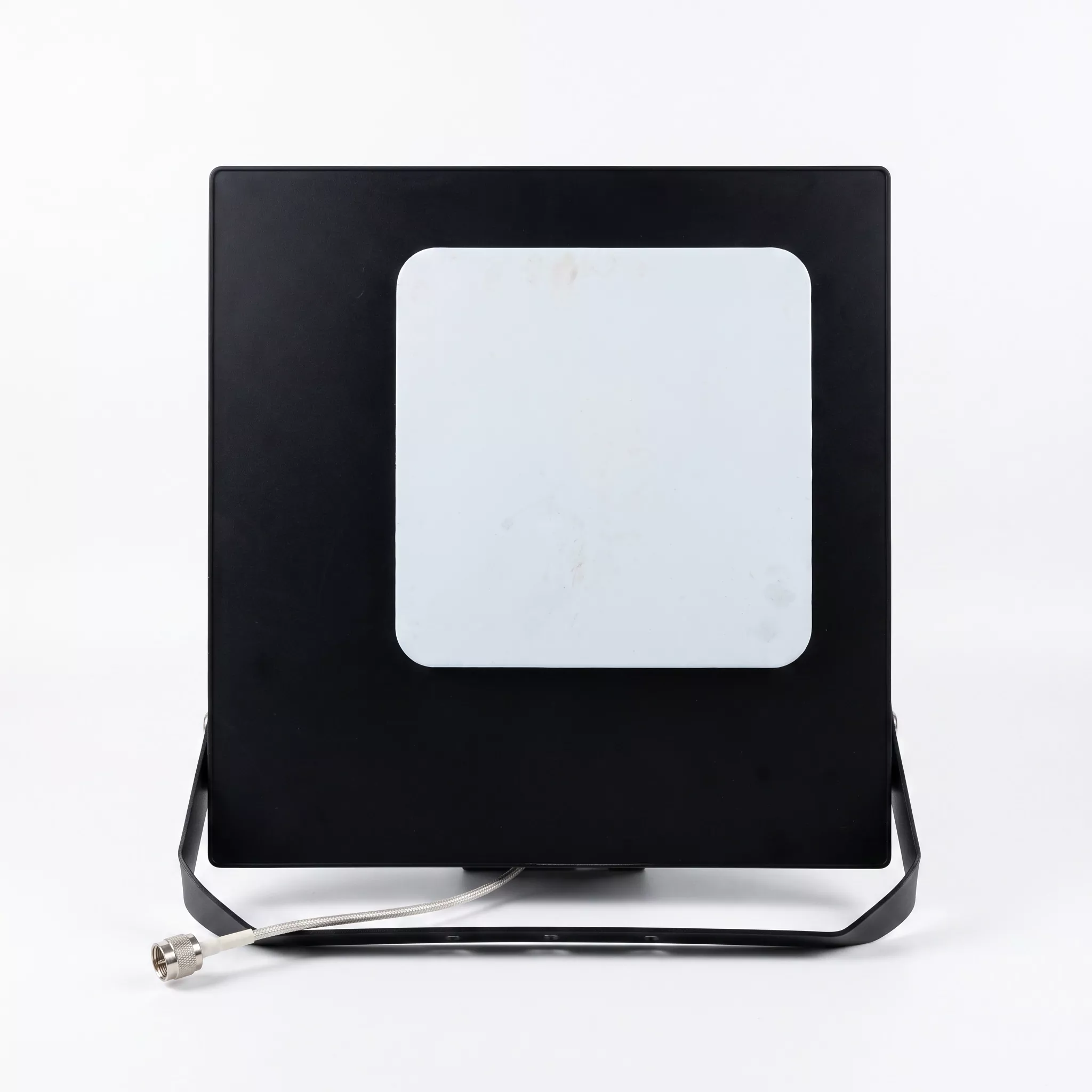

Die Spotlight-Antenne, auch als dekorative Spotlight- oder getarnte Flutlicht-Basisstationsantenne bekannt, ist eine gerichtete externe Kommunikationsantenne für den Außenbereich. Sein Gehäuse reproduziert präzise das Design von Außenbeleuchtungsstrahlern und integriert 4G/5G-HF-Strahlungseinheiten im Inneren des Lampenkörpers, um Signalübertragung und -empfang mit einer Verbesserung der Stadtlandschaft zu kombinieren. Es macht zusätzliche Signaltürme überflüssig und kann auf Dächern, Gebäudefassaden oder Plattformen installiert werden, wodurch häufig auftretende Probleme wie visuelle Beeinträchtigungen und Eigentumsbeschränkungen beim Zugang zu Gebäuden, die mit herkömmlichen Antennen verbunden sind, grundsätzlich gelöst werden. Bei dieser Antenne von Qianmu Communications handelt es sich um eine Breitband-Basisstationsantenne mit dualer Polarisation, die als Kern-HF-Komponente dient und speziell für kollaborative Projekte mit tiefer Abdeckung im Innen- und Außenbereich entwickelt wurde. Im Gegensatz zu einfachen, auf dem Markt erhältlichen Nachahmungen verfügt unsere Antenne über eine optimierte elektromagnetische Isolierung innerhalb ihrer Hohlraumstruktur, um sicherzustellen, dass das Lampengehäuse die HF-Strahlung nicht behindert. Es bietet sowohl eine hervorragende Tarnästhetik als auch eine hohe HF-Leistung und eignet sich daher für Projekte zur Modernisierung der Kommunikationsinfrastruktur weltweit.

Funktionsprinzip

1. Grundprinzipien der Signalübertragung und des Signalempfangs

Die gesamte Spotlight-Antenne besteht aus vier Kernkomponenten: der HF-Strahlungseinheit, der reflektierenden Metallrückwand, dem wasserdichten Tarngehäuse und zwei N-Typ-Anschlüssen.

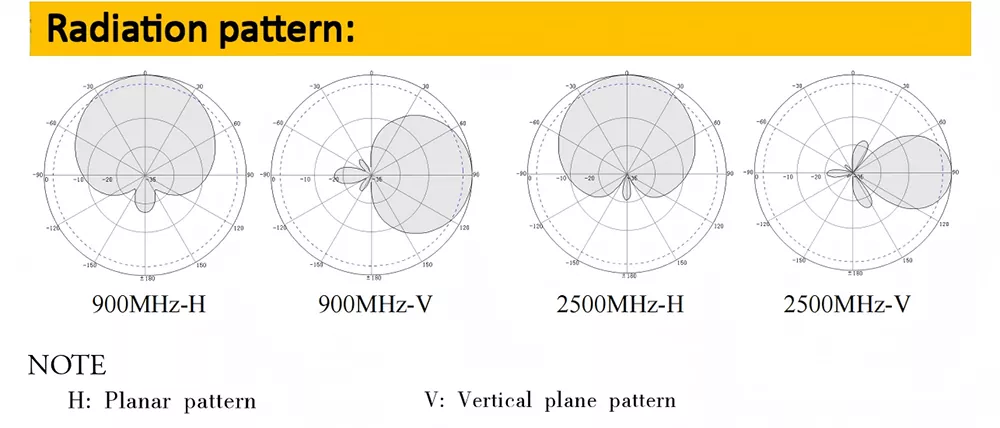

①Signalübertragung: Das RRU-Gerät gibt hochfrequente elektrische Signale aus, die über zwei N-K-Anschlüsse an die internen Aluminium-Strahlerelemente in der Antenne übertragen werden. Diese Signale werden durch Resonanzhohlräume in elektromagnetische Wellen im Bereich von 698–3600 MHz umgewandelt und dann durch einen horizontal gerichteten Strahl von 65° nach außen abgestrahlt, der die Stockwerke des Zielgebäudes präzise abdeckt.

②Signalempfang: Vorgelagerte elektromagnetische Wellen, die von Mobiltelefonen und IoT-Geräten im Gebäude ausgesendet werden, werden von der Antenne omnidirektional erfasst. Der Reflektor sammelt und filtert Störsignale und wandelt die elektromagnetischen Wellen in elektrische Signale um, die an die Basisstationsausrüstung zurückgesendet werden, wodurch die bidirektionale Kommunikation abgeschlossen wird.

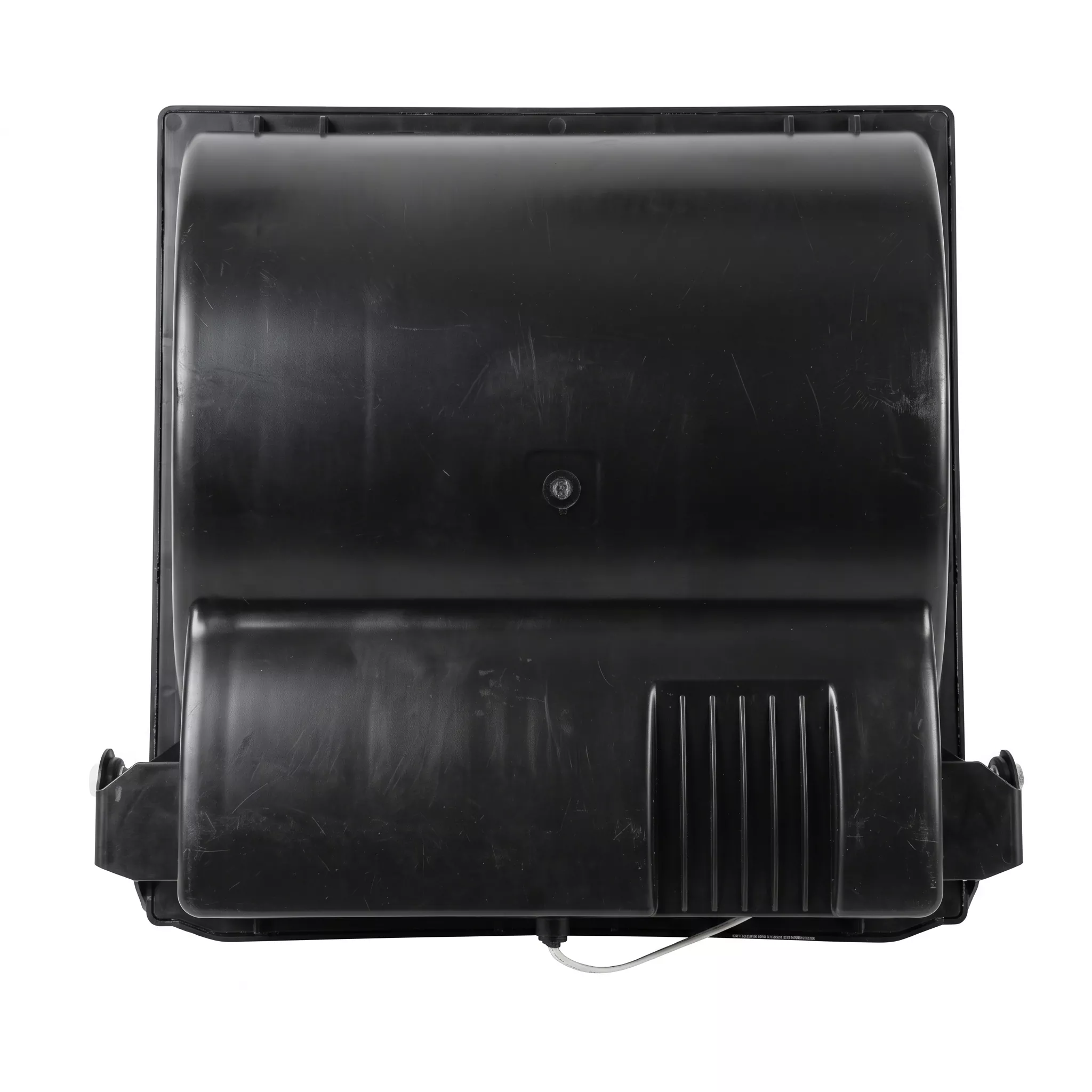

2. Tarnhülle mit optimiertem Kern für Signaldämpfung

Die meisten kostengünstigen Antennen verwenden Standard-Kunststoffgehäuse, was zu einem HF-Verlust von mehr als 15 % führt, was zu schwachen Signalen und langsamen Netzwerkgeschwindigkeiten an den Zellenrändern führt. Die Fabrik von Qianmu Communications hat unabhängig ein modifiziertes transparentes UABS-Wellengehäuse entwickelt, wobei Labormessungen einen HF-Verlust von nur 6,2 % ergeben haben. In Kombination mit einem geschichteten Strahlungsarray aus Aluminium wird der durch Metallhalterungen in herkömmlichen Gehäusen verursachte Abschirmeffekt vermieden und unter gleichen Bedingungen eine Steigerung der Downlink-Netzwerkgeschwindigkeit um 30 % erreicht. Rohmessdaten von Vektornetzwerkanalysatoren sind auf Anfrage erhältlich.

Technische Spezifikationen

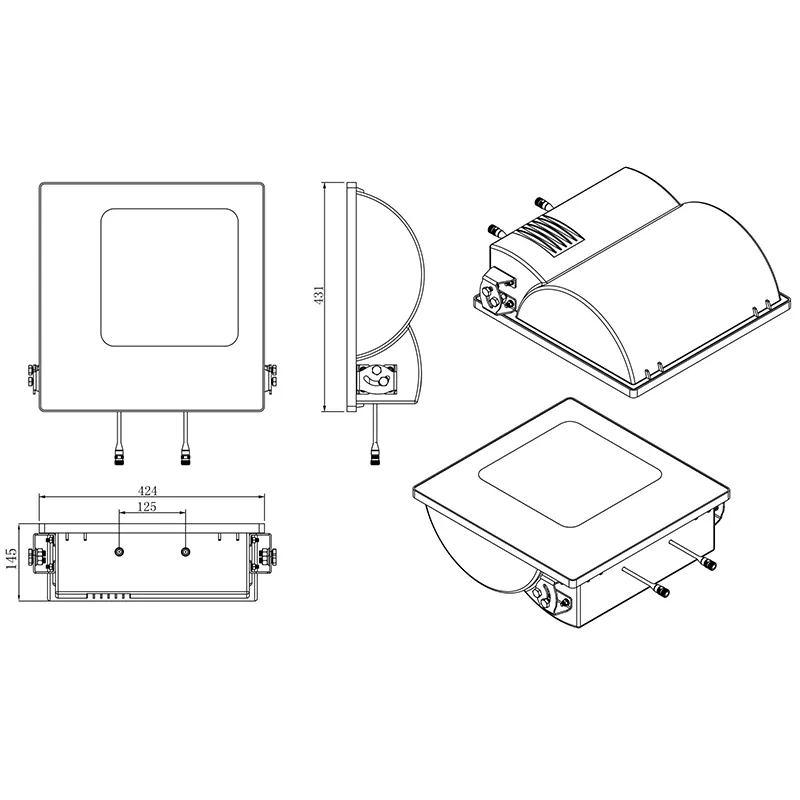

Mechanische Strukturparameter

Einkaufs- und Auswahlratgeber

1. Priorisieren Sie die Bestätigung der Frequenzbandabdeckung. Für Chinas Mainstream-5G-3,5-GHz-Band ist es wichtig, Breitband-Spotlight-Antennen auszuwählen, die 1710–3600 MHz unterstützen. Ältere Antennen mit maximal 2700 MHz unterstützen die aktuellen 5G-Netze nicht und müssen später komplett ausgetauscht werden, was die Projektkosten deutlich erhöht.

2. Überprüfen Sie die tatsächlichen HF-Parameter und lehnen Sie irreführende Spezifikationen ab. Fordern Sie die Lieferanten vor dem Kauf auf, gemessene Vektornetzwerkanalysatorkurven für dasselbe Modell bereitzustellen, wobei der Schwerpunkt auf der Überprüfung von drei Schlüsselindikatoren liegt: Verstärkung, VSWR und Front-to-Back-Verhältnis. Bei preisgünstigen Produkten auf dem Markt wird der Gewinn häufig überbewertet, was dazu führt, dass sich die tatsächliche Reichweite um mehr als 40 % verringert.

3. Schwerpunkt auf Schutz und Materialien im Freien: In Küstengebieten mit häufigem Regen und Taifunen müssen Rüttler aus Aluminiumdruckguss in Kombination mit wetterfesten UABS-Gehäusen verwendet werden. Bei Vibratoren aus dünnem Eisenblech und gewöhnlichen Kunststoffgehäusen kommt es nach ein bis zwei Jahren zu Korrosion und Wassereintritt, was mit der Zeit zu extrem hohen Wartungskosten führt.

4. Wählen Sie Hersteller mit eigenen F&E- und Produktionskapazitäten aus. Den Vermittlern mangelt es an Forschung und Entwicklung sowie Qualitätskontrolle und sie können keine Anpassungen, Testberichte oder technischen Kundendienst nach dem Verkauf anbieten. Die direkte Verbindung mit Originalherstellern ermöglicht eine synchronisierte Lieferung von Hilfsmaterialien, kundenspezifische Parameter, einen schnellen Kundendienst und eine stabile Lieferung bei Großaufträgen.

FAQ

F1: Welche Kommunikationsfrequenzbänder deckt diese Spotlight-Antenne vollständig ab? Unterstützt es 5G?

A: Die Antenne arbeitet in den Frequenzbändern 698–960 MHz und 1710–3600 MHz und ist vollständig kompatibel mit allen Bändern von 2G GSM, 3G UMTS und 4G LTE. Es unterstützt die gängigen inländischen 5G-NR-Bänder N41/N78 sowie die wichtigsten 5G-Bänder in Übersee. Eine einzige Bereitstellung ermöglicht eine gemeinsame 4G+5G-Abdeckung, ohne dass ein schrittweiser Antennenaustausch erforderlich ist.

F2: Unterstützt es die OEM/ODM-Anpassung? Welche Parameter können geändert werden?

A: Als Fabrik an der Quelle bieten wir umfassende Anpassungsdienste an: einstellbarer Antennengewinn, Strahlbreite, Steckertyp (N/4.3-10), Gehäusefarbe und Gehäuse-Siebdrucklogo. Für spezielle Schmalbandprojekte in Übersee kann unser Forschungs- und Entwicklungsteam den HF-Oszillator neu abstimmen.

F3: Unterstützt das Unternehmen Werksaudits vor Ort? Kann es Qualifikationsdokumente bereitstellen?

A: Shenzhen Qianmu Communication Technology Co., Ltd. bietet Besuchern nach vorheriger Terminvereinbarung einen Tag im Voraus Werksführungen an, die ihnen Zugang zur Produktionsanlage, den Produktionslinien und dem HF-Labor ermöglichen. Vollständige ISO-, CE-, FCC- und RoHS-Zertifizierungen sowie Testberichte von Drittanbietern sind kostenlos in elektronischer Form verfügbar; Für Gebotszwecke können Originaldruckexemplare mit amtlichen Siegeln zur Verfügung gestellt werden.
