Kopfhörer-WLAN-Antenne

Die Kopfhörer-WiFi-Antenne ist eine kompakte, äußerst anpassungsfähige drahtlose Kommunikationsantenne und dient als Kernhardware, die es Kopfhörern ermöglicht, sich mit WLAN zu verbinden, High-Definition-Audio drahtlos zu übertragen, Cloud-basierte Firmware-Updates durchzuführen und eine Audio-Video-Synchronisierung mit geringer Latenz zu erreichen. Im Gegensatz zu herkömmlichen externen Antennen oder Standard-Bluetooth-Antennen wurde diese spezielle Kopfhörer-WiFi-Antenne speziell für die engen Platzverhältnisse von Over-Ear-Kopfhörern, die Abschirmung von Metallgehäusen, eng anliegendes Tragen, das zu Signalbehinderungen führt, und komplexe Signalumgebungen in Innenräumen optimiert. Es zeichnet sich durch einen kleineren Formfaktor, eine stärkere Entstörungsfähigkeit und eine überlegene Signaldurchdringungsleistung aus.

Als erfahrener Hersteller von WLAN-Antennen für Kopfhörer haben wir uns beim Antennendesign vom generischen, einheitlichen Ansatz entfernt. Stattdessen konzentrieren wir uns auf die einzigartigen Anwendungsfälle von Kopfhörergeräten und entwickeln leichte, hochkompatible und stabile dedizierte Antennenlösungen. Diese Produkte lösen wirksam branchenübliche Probleme wie Verbindungsabbrüche, Verzögerungen, Audioverzerrungen und schwache Signalstärke, die typischerweise bei Standardantennen in Kopfhörern auftreten. Unsere Antennen sind weitgehend mit allen Arten von Geräten kompatibel, darunter audiovisuelle Kopfhörer für Endverbraucher, Gaming-E-Sport-Headsets, Over-Ear-Kopfhörer mit Geräuschunterdrückung für Unternehmen und Hörkopfhörer für den Bildungsbereich.

Kernarbeitsprinzip

Das Kernfunktionsprinzip der Kopfhörer-WiFi-Antenne basiert auf der HF-Umwandlungstechnologie für elektromagnetische Wellen und Resonanzanpassungsprinzipien und wird in die HF-Schaltung des Kopfhörergeräts integriert, um eine bidirektionale Signalübertragung zu erreichen. Es sorgt für hohe Effizienz, geringen Stromverbrauch, Stabilität und starke Anti-Interferenz-Fähigkeit während des gesamten Betriebs. Der Arbeitsprozess besteht aus zwei Hauptmodulen: Signalübertragung und Signalempfang, mit klaren Prinzipien, ausgereifter Technologie und genau überprüfbarer Leistung.

1. Signalübertragungsprinzip: Die Hauptplatine des Ohrhörers wandelt Audiodaten und Steuerbefehle in hochfrequente elektrische Signale um, die über einen genau abgestimmten Impedanzkreis an die WLAN-Antenne des Ohrhörers übertragen werden. Im Inneren der Antenne wandelt eine mehrschichtige Mikrostreifen-Resonanzstruktur die elektrischen Signale in elektromagnetische Dualband-Wellen mit 2,4 GHz/5 GHz um, die omnidirektional abstrahlen, um den drahtlosen Datenaustausch zwischen den Kopfhörern und Routern, Computern oder Mobilgeräten zu ermöglichen.

2. Prinzip des Signalempfangs: Die von externen Geräten ausgesendeten elektromagnetischen WLAN-Wellensignale werden vollständig von der WLAN-Antenne des Kopfhörers erfasst. Diese Signale durchlaufen einen Resonanzhohlraum in der Antenne, der das entsprechende Frequenzband herausfiltert und Rauschstörungen entfernt. Die elektromagnetischen Wellen werden dann wieder in hochfrequente elektrische Signale umgewandelt und an den Decodierungschip des Kopfhörers übertragen, wo Audio- und Datenbefehle empfangen und decodiert werden.

Wir haben die Anordnung des Antennenabstands und die Polarisationsmethode optimiert, um Signalabschirmungsprobleme zu beheben, die durch Metallstirnbänder, Batterien und Audiotreiber in Kopfhörern verursacht werden. Dadurch kann die Antenne auch in einem kompakten, geschlossenen Gehäuse eine hohe Strahlungseffizienz aufrechterhalten und eine gemessene Signalverlustrate von weniger als 8 % erreichen, was die branchenüblichen Antennen-Benchmarks deutlich übertrifft.

Kompatible Gerätereihe

Als professioneller Anbieter von Kopfhörer-WiFi-Antennen bieten unsere Produkte eine hervorragende Kompatibilität und unterstützen 99 % der derzeit auf dem Markt befindlichen drahtlosen Over-Ear-Kopfhörer. Sie decken ein breites Spektrum an Szenarien und Gerätekategorien ab. Die kompatiblen Modelle sind unten aufgeführt:

• Gaming-Headset: Unterstützt WiFi 6-Netzwerke mit geringer Latenz, kompatibel mit PC- und Konsolen-Gaming-Geräten für synchronisiertes Audio und Video

• Hochauflösende audiovisuelle Kopfhörer: Drahtlose Heim-HiFi-Kopfhörer, audiovisuelle Kopfhörer mit Geräuschunterdrückung und Heimkino-kompatible Headsets

• Business-Bürokopfhörer: Kabellose Headsets für Remote-Meetings, Bürokopfhörer mit Geräuschunterdrückung und Kopfhörer für Online-Unterricht

• Bildungs-Headset: Campus-Hörtrainingskopfhörer, kabellose Headsets für Online-Unterricht

• Intelligente tragbare Kopfbedeckung: Intelligente Kopfhörer mit Wi-Fi-Konnektivität und immersive VR-kompatible Audiokopfhörer

• Industrie-Headset: Kabellose Headsets für die Werkstattkommunikation und geräuschunterdrückende WLAN-Headsets für die Geräteinspektion

Benutzerdefinierte Kopfhörer-WLAN-Antennen können auch entsprechend den Motherboard-Abmessungen, der Gehäusestruktur und den Frequenzbandanforderungen des Geräts des Kunden entworfen werden. Sie unterstützen personalisierte Konfigurationen wie nicht standardmäßige Größen, spezielle Impedanzen und gerichtete Strahlung und erfüllen so die unterschiedlichen Produktionsanforderungen verschiedener Hersteller.

Differenzierungsvorteil

Gängige Kopfhörerantennen auf dem Markt leiden oft unter schwachen Signalen, häufigen Verbindungsabbrüchen, hoher Latenz, großer Größe und Anfälligkeit für Störungen. Als führender Hersteller von Kopfhörer-WiFi-Antennen haben wir unsere Produkte schrittweise optimiert, um diese Schwachstellen der Branche anzugehen, und bieten fünf Hauptvorteile: Die Leistung in der Praxis übertrifft die der Konkurrenz deutlich.

Vollständige Dualband-Abdeckung, nahtlose Übertragung ohne Verzögerung

1. Unterstützt Dualband-WLAN-Übertragung mit 2,4 GHz und 5 GHz, kompatibel mit den Wi-Fi 4/5/6-Protokollen. Das 2,4-GHz-Band bietet eine starke Wanddurchdringung und ist ideal für den Einsatz zu Hause und im Büro mit großer Reichweite. Das 5-GHz-Band bietet eine höhere Bandbreite und weniger Interferenzen und erreicht in realen Tests eine niedrige Video- und Audioübertragungslatenz von nur 15 ms. Damit werden die anspruchsvollen Anforderungen von Spielen und hochauflösenden Multimedia-Inhalten vollständig erfüllt und Audioverzögerungen und Audio-Video-Synchronisierungsprobleme vermieden.

2. Kompaktes und schlankes Design, passt nahtlos, ohne Druck auf das Gerät auszuüben

Durch die Verwendung der LTCC-Mehrschichtkeramik-Integrationstechnologie hat die Antenne eine Gesamtdicke von nur 0,8 mm, wodurch sie kompakt ist und keinen großen Freiraum benötigt. Es passt perfekt in den begrenzten Innenraum von Kopfhörern, ohne Platz für Batterien, Mainboards oder Audiotreiber einzunehmen, und fügt dem Gerät kein zusätzliches Gewicht hinzu, sodass ein leichtes Trageerlebnis gewährleistet ist.

3. Hervorragende Entstörungsfähigkeit und starke Signalstabilität

Optimierter Antennenabstrahlwinkel und Abschirmungsstruktur zur wirksamen Vermeidung von Signalstörungen durch das Metallgehäuse, die Lithiumbatterie und die Lautsprechereinheit des Kopfhörers. In realen Tests unter komplexen elektromagnetischen Umgebungen (z. B. Konnektivität mit mehreren Geräten und Szenarios mit dichtem Router) erreichte die Signalstabilitätsrate 99,6 %, ohne Unterbrechungen, Frequenzsprünge oder Rauschstörungen.

4. Geringer Stromverbrauch und hohe Verstärkung für längere Batterielebensdauer

Der Antennengewinn ist auf 2,5 dBi optimiert, mit einem Strahlungswirkungsgrad von ≥92 %, was die Signalempfangsempfindlichkeit deutlich verbessert und gleichzeitig einen extrem niedrigen Stromverbrauch beibehält. Mit dieser Antenne ausgestattete Kopfhörer können die Akkulaufzeit im Wi-Fi-Konnektivitätsmodus um 12–18 % verlängern und so die Nutzungsdauer des Geräts effektiv verlängern.

5. Hohe Kompatibilität und einfache Installation, sorgenfreie Massenproduktion

Standardisierte Oberflächenmontagestruktur, kompatibel mit automatisierten SMT-Bestückungsprozessen, ermöglicht eine bequeme Installation und stabiles Löten mit einer hohen Ausbeute von bis zu 99,8 %. Unterstützt die Massenproduktion und die Lieferung in großem Maßstab und bietet gleichzeitig anpassbare Pin-Konfigurationen, Abmessungen und Impedanzparameter für verschiedene Kopfhörer-Produktionslinien verschiedener Marken.

Detaillierte technische Spezifikationen

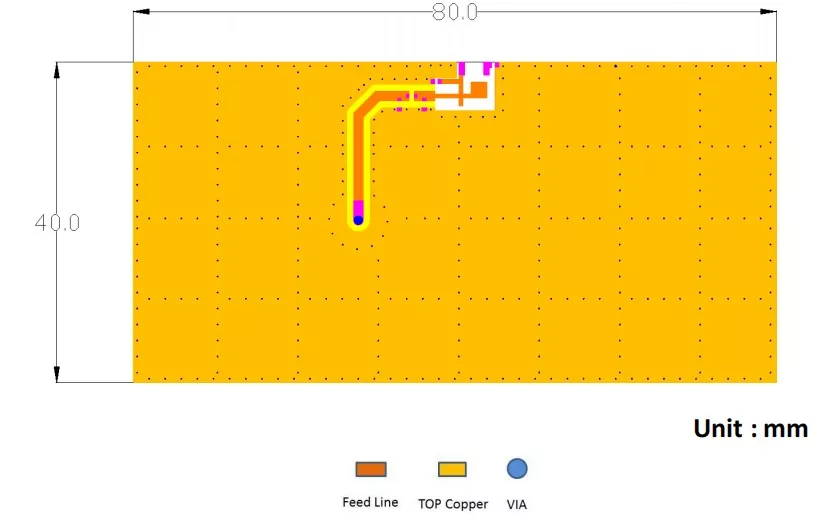

Empfohlene Abmessungen der PCB-Muster-Evaluierungsplatine

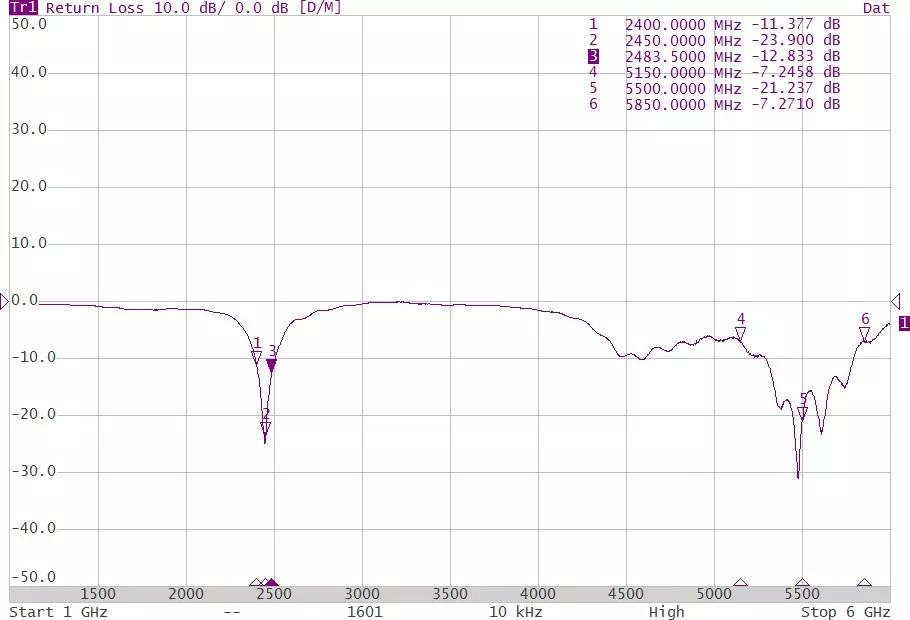

Messergebnisse Rückflussdämpfung

Produktvorteile gegenüber Wettbewerbern

Installations- und Nutzungsanleitung mit Abbildungen

Diese Kopfhörer-WLAN-Antenne verfügt über ein standardisiertes Oberflächenmontagedesign, das mit automatischer SMT-Platzierung und manuellem Löten kompatibel ist. Es ist einfach zu installieren und äußerst anpassungsfähig, mit klaren und unkomplizierten Installationsanweisungen:

1. Vorbereitungen vor der Installation

Reinigen Sie den Installationsbereich des Kopfhörer-Motherboards, um sicherzustellen, dass die Oberfläche frei von Öl, Staub und Schmutz ist. Stellen Sie sicher, dass der Freiraum um das Motherboard herum mindestens 3 mm beträgt, entfernt von Metallkomponenten, Batterien und Abschirmungsabdeckungen, um Signalstörungen zu vermeiden. Bereiten Sie Werkzeuge wie eine Lötstation mit konstanter Temperatur, Lötpaste und eine antistatische Pinzette vor und führen Sie alle Vorgänge mit geeigneten Antistatik-Vorsichtsmaßnahmen durch.

2. Oberflächenmontage-Lötinstallation

Richten Sie die Antenne genau an der voreingestellten Unterlage auf der Hauptplatine aus und befestigen Sie sie mit einer antistatischen Pinzette. Verwenden Sie zum manuellen Löten eine Konstanttemperatur-Lötstation (mit einer Temperaturregelung zwischen 320–350 °C) oder verwenden Sie automatisierte SMT-Geräte für die Serienmontage. Überprüfen Sie nach dem Löten die Lötstellen, um sicherzustellen, dass sie vollständig sind und keine Kaltlötstellen, fehlende Verbindungen oder Brücken aufweisen, um eine stabile Schaltungsverbindung zu gewährleisten.

3. Positionsbestimmung und -erkennung

Befestigen Sie die Antenne in einem offenen Bereich des Kopfhörergehäuses und vermeiden Sie dabei den Metallkopfbügel und die Lautsprechereinheit. Schließen Sie das Gerät nach der Installation an, um einen Signaltest durchzuführen und dabei die Geschwindigkeit der WLAN-Verbindung, die Signalstärke und die Latenzparameter zu überprüfen. Sobald keine Auffälligkeiten festgestellt werden, kann das Gerät normal verwendet werden.

4. Vorsichtsmaßnahmen bei der Verwendung

Biegen Sie den Keramikkörper der Antenne während der Installation nicht, da dies die interne Resonanzstruktur beschädigen kann. Vermeiden Sie die Installation von Metallkomponenten rund um die Antenne, um eine Signalabschirmung zu verhindern. Halten Sie die Antenne während des normalen Gebrauchs von hohen Temperaturen und feuchten Umgebungen fern, um ihre Lebensdauer effektiv zu verlängern.

FAQ

F1: Unterstützt diese Kopfhörer-WLAN-Antenne WiFi 6?

A: Das Produkt wird vollständig unterstützt und ist mit der gesamten Palette der WiFi4-, WiFi5- und WiFi6-Protokolle kompatibel. Es bietet Dualband-Abdeckung über die 2,4-GHz- und 5-GHz-Frequenzen und erfüllt die High-End-Konnektivitätsanforderungen der neuesten intelligenten drahtlosen Kopfhörer.

F2: Kann die Antenne an die Abmessungen des Kopfhörer-Motherboards angepasst werden?

A: Unterstützt die volldimensionale Anpassung, einschließlich Größe, Pin-Typ, Impedanzparameter, Strahlungswinkel und Frequenzbandkompatibilität. Das Forschungs- und Entwicklungsteam kann schnell Lösungen entwickeln und Prototypen zum Testen basierend auf der Gerätestruktur des Kunden erstellen.

F3: Wie lange gilt die Produktgarantie und wie werden Qualitätsprobleme gehandhabt?

A: Für alle Produkte gilt eine einjährige Garantie. Jedes Gerät wird vor Verlassen des Werks einer vollständigen Inspektion unterzogen. Bei Qualitätsproblemen, die nicht vom Menschen verursacht wurden, können Kunden kostenlosen Ersatz oder eine kostenlose Reparatur in Anspruch nehmen. Bei Chargenmängeln sind volle Rückerstattung und Umtausch möglich, wodurch ein umfassender Schutz der Kundenrechte während des gesamten Prozesses gewährleistet ist.

F5: Sind Sie ein Direktlieferant ab Werk und unterstützen Sie internationale Handelsaufträge?

A: Wir sind eine direkte Fabrik und Hersteller von Kopfhörer-WiFi-Antennen ohne Zwischenhändler. Wir verfügen über umfassende Exportqualifikationen und verfügen über langjährige Erfahrung in der Abwicklung globaler Handelsaufträge und bieten vollständige Zollabfertigung und Zertifizierungsdokumentation.
