Warum ist eine flexible Kopfhörerantenne für drahtlose Audiogeräte der nächsten Generation unerlässlich?

Da drahtlose Ohrhörer und Kopfhörer immer kleiner, intelligenter und funktionsreicher werden, spielt das Antennendesign eine immer wichtigere Rolle bei der Aufrechterhaltung einer zuverlässigen drahtlosen Kommunikation.Qianmuentwickelt dieFlexible Kopfhörerantennefür TWS-Ohrhörer, kabellose Kopfhörer, Knochenleitungsgeräte und andere kompakte Bluetooth-Audioprodukte und bietet flexible, ultradünne und anpassbare HF-Lösungen für platzbeschränkte Anwendungen.

Eine zuverlässige Antenne ist für eine stabile Bluetooth-Kommunikation unerlässlich, insbesondere wenn drahtlose Kopfhörer in extrem kompakten und unregelmäßigen Innenräumen betrieben werden müssen. AFlexible Kopfhörerantenneverwendet ein flexibles PI- oder LCP-Substrat mit einem präzisen leitfähigen Strahlungsmuster, wodurch sich die Antenne an gekrümmte Oberflächen anpasst und gleichzeitig eine zuverlässige HF-Leistung beibehält.

Inhaltsverzeichnis

• Warum ist das Antennendesign bei modernen Kopfhörern so wichtig?
• Was ist eine flexible Kopfhörerantenne?
• Wie funktioniert eine flexible Kopfhörerantenne?
• Was sind die Hauptvorteile einer flexiblen Kopfhörerantenne?
• Wo können flexible Kopfhörerantennen eingesetzt werden?
• Welche technischen Spezifikationen sollten Käufer berücksichtigen?
• Wie ist der Vergleich mit herkömmlichen Antennen?
• Wie sollten Hersteller die richtige Antenne auswählen?
• Warum sind Fertigung und HF-Tests wichtig?
• Häufig gestellte Fragen
• Abschluss

Warum ist das Antennendesign bei modernen Kopfhörern so wichtig?

Drahtlose Kopfhörer nutzen Hochfrequenzkommunikation, um Audio- und Steuerdaten mit Smartphones, Tablets, Computern und anderen Bluetooth-fähigen Geräten auszutauschen. Obwohl eine Antenne nur wenig Platz einnimmt, kann ihr Design einen großen Einfluss auf die drahtlose Leistung haben.

Die innere Umgebung moderner TWS-Ohrhörer ist eine besondere Herausforderung. Batterien, Lautsprecher, Mikrofone, Ladekomponenten, Prozessoren, Abschirmstrukturen und mechanische Komponenten konkurrieren um begrenzten Platz. Gleichzeitig befindet sich die Antenne nahe am menschlichen Körper, was die HF-Ausbreitung und die Signaleigenschaften beeinträchtigen kann.

Herkömmliche Antennenlösungen erfordern möglicherweise einen speziellen Platz auf der Leiterplatte oder eine relativ große Installationsfläche. Eine flexible Antenne gibt Ingenieuren mehr Freiheit bei der Positionierung des Strahlungselements entlang gekrümmter Innenflächen, Batteriefächern, Stielen oder anderen verfügbaren Bereichen.

Für Hersteller, die kompakte Bluetooth-Produkte entwickeln, sollte die Antennenauswahl daher bereits in den frühen Phasen des mechanischen und HF-Designs berücksichtigt werden und nicht als Endmontagekomponente behandelt werden.

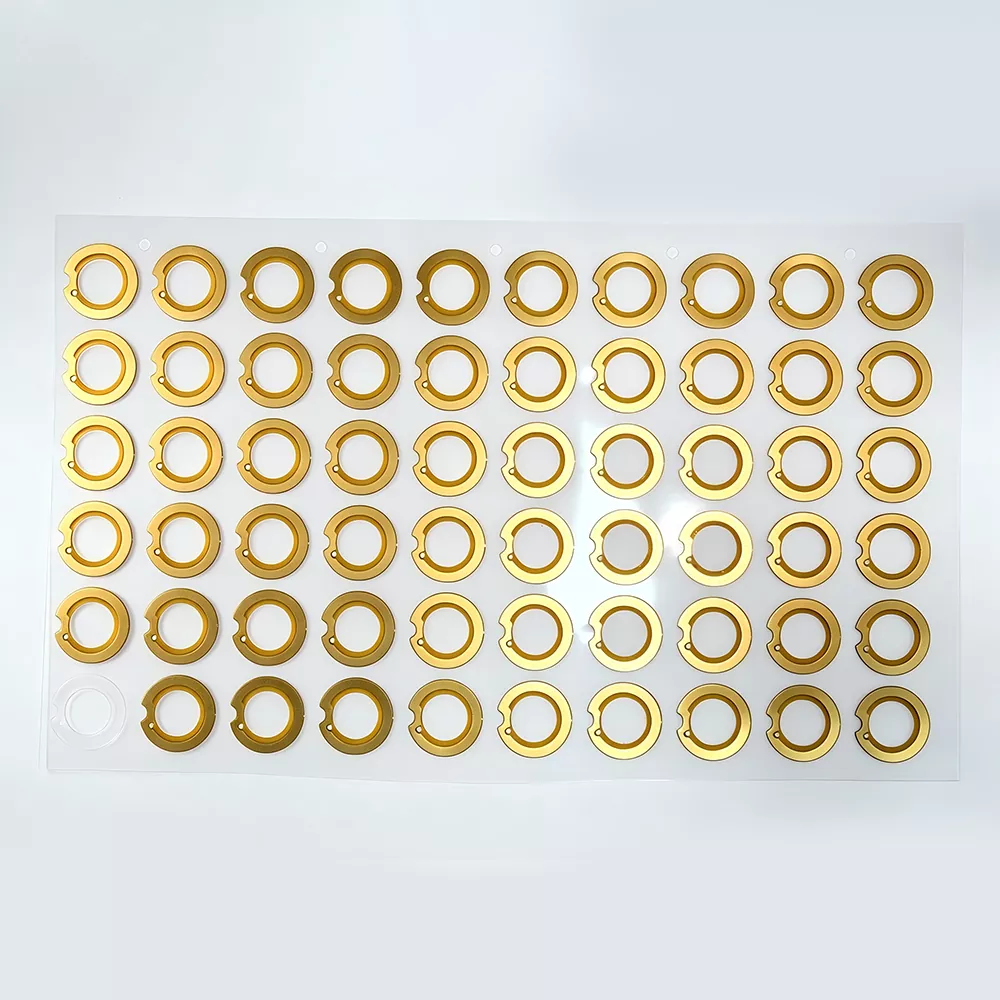

Was ist eine flexible Kopfhörerantenne?

A Flexible Kopfhörerantenneist eine Miniatur-HF-Antenne, die für kompakte drahtlose Audiogeräte entwickelt wurde. Im Allgemeinen wird ein flexibles PI- oder LCP-Substrat mit einem leitfähigen Strahlungsmuster verwendet, das durch Präzisionsfertigungs- und Ätzprozesse gebildet wird.

Im Gegensatz zu starren PCB-Antennen kann die flexible Struktur gebogen und an gekrümmte oder unregelmäßige Oberflächen angepasst werden. Dadurch eignet es sich besonders für Produkte, bei denen der verfügbare Antennenhohlraum eng oder gekrümmt ist oder sich nur schwer mit herkömmlichen starren Komponenten unterbringen lässt.

Flexible Kopfhörerantennen sind üblicherweise für das 2,4-GHz-Bluetooth-ISM-Band konzipiert und können moderne Bluetooth-Anwendungen unterstützen. Je nach Projekt können Hersteller die Antennenabmessungen, das Substrat, die Leitungslänge, die Anschlusskonfiguration und die Installationsmethode an die Produktarchitektur anpassen.

Diese Designflexibilität macht FPC-basierte Antennen besonders attraktiv für TWS-Ohrhörer, kabellose Kopfhörer, Knochenleitungskopfhörer, Nackenbügelgeräte und andere kompakte kabellose Produkte.

Wie funktioniert eine flexible Kopfhörerantenne?

Das Funktionsprinzip einer flexiblen Kopfhörerantenne basiert auf der Umwandlung elektrischer HF-Signale in elektromagnetische Wellen und dem Empfang elektromagnetischer Energie aus der Umgebung.

1. Der Bluetooth-Chipsatz erzeugt ein hochfrequentes elektrisches Signal.
2. Das HF-Signal wandert über den Übertragungspfad zur Antenne.
3. Das leitfähige Strahlungsmuster wandelt das elektrische Signal in elektromagnetische Energie um.
4. Die Antenne strahlt das Signal in die Umgebung ab.
5. Beim Empfang erfasst die Antenne elektromagnetische Signale, die vom gekoppelten Bluetooth-Gerät gesendet werden.
6. Die empfangene HF-Energie wird in ein elektrisches Signal umgewandelt und an das Bluetooth-Kommunikationsmodul übertragen.

Da Kopfhörer und Ohrhörer nahe am menschlichen Körper getragen werden, sind Antennenanpassung, Erdung und Positionierung besonders wichtig. Der menschliche Körper, die Batterie, Metallkomponenten und Gehäusematerialien können die Impedanz und Strahlungseigenschaften der Antenne beeinflussen.

Daher ist eine ordnungsgemäße HF-Abstimmung unerlässlich. Eine gut konzipierte Antenne sollte innerhalb des tatsächlichen Produktgehäuses bewertet und nicht nur als isolierte Komponente getestet werden. Dies hilft Ingenieuren, Verstimmungseffekte zu erkennen und die endgültige drahtlose Leistung zu optimieren.

Was sind die Hauptvorteile einer flexiblen Kopfhörerantenne?

Ultradünne Konstruktion

Der Platzbedarf ist eine der größten Herausforderungen bei der Entwicklung von TWS-Ohrhörern. Dank der flexiblen FPC-Antennenkonstruktion können Hersteller eine HF-Komponente in enge Räume integrieren, ohne übermäßig viel mechanisches Volumen einzunehmen.

Abhängig von der Konfiguration kann die Dicke der flexiblen Antenne etwa 0,12 bis 0,30 mm betragen. Zu den gängigen Optionen gehören 0,15 mm, 0,20 mm und 0,25 mm. Dies hilft Produktdesignern, wertvollen Innenraum zu optimieren.

Ausgezeichnete Flexibilität

Das flexible Substrat ermöglicht es der Antenne, gekrümmten und unregelmäßigen Innenflächen zu folgen. Dies ist besonders nützlich, wenn eine herkömmliche starre Antenne nicht in die verfügbare Struktur passt.

Bei Produkten, die wiederholtem Biegen oder mechanischer Bewegung ausgesetzt sind, ist die Biegefestigkeit ein weiterer wichtiger Gesichtspunkt. Durch die richtige Auswahl des Substrats und des Klebstoffdesigns kann die mechanische Zuverlässigkeit im Langzeitgebrauch verbessert werden.

Stabile Bluetooth-HF-Leistung

Die Antennenleistung hängt von mehr als dem Strahlungselement selbst ab. Das Design des Einspeisepunkts, die Erdung, die Impedanzanpassung, die Installationsposition und nahegelegene Komponenten können alle die HF-Eigenschaften beeinflussen.

Aus diesem Grund sollte ein professioneller Antennenlieferant in der Lage sein, Unterstützung beim HF-Design und Abstimmungsempfehlungen zu geben, anstatt einfach nur eine Standardantenne zu liefern.

Einfache Montage

Flexible Antennen können mit hitzebeständiger Kleberückseite geliefert werden, sodass sie direkt an der vorgesehenen Innenfläche befestigt werden können. Dadurch kann der Bedarf an zusätzlichen mechanischen Befestigungsstrukturen reduziert und die Montage vereinfacht werden.

Hohe Anpassungsfähigkeit

Unterschiedliche Kopfhörergehäuse erfordern unterschiedliche Antennengeometrien. Eine maßgeschneiderte Lösung kann Variationen berücksichtigen in:

• Umriss und Abmessungen der Antenne
• Betriebsfrequenz
• Leitungslänge
• Stecker- und Klemmentyp
• PI- oder LCP-Substrat
• Installationsort
• Biegeradius
• Produktgehäusestruktur

Wo können flexible Kopfhörerantennen eingesetzt werden?

Obwohl die Technologie stark mit TWS-Ohrhörern in Verbindung gebracht wird, können flexible Antennen eine viel breitere Palette kompakter drahtloser Audioprodukte unterstützen.

Welche technischen Spezifikationen sollten Käufer berücksichtigen?

Bei der Beschaffung einer flexiblen Antenne von einem chinesischen Hersteller oder Lieferanten sollten Käufer sowohl die elektrischen als auch die mechanischen Spezifikationen prüfen. Eine Antenne, die in den verfügbaren Raum passt, muss nach der Installation im fertigen Produkt möglicherweise noch HF-abgestimmt werden.

Diese Werte sollten als Referenzspezifikationen betrachtet werden. Die endgültige Leistung hängt vom Antennendesign, dem PCB-Layout, der Erdungsstruktur, dem Gehäusematerial, der Installationsposition und der gesamten HF-Architektur ab.

Wie ist der Vergleich mit herkömmlichen Antennen?

Hersteller müssen im Allgemeinen mehrere Antennentechnologien berücksichtigen, darunter Federantennen, starre PCB-Antennen und flexible FPC-Antennen. Welche Option am besten geeignet ist, hängt von der Produktarchitektur, dem verfügbaren Platz, dem Kostenziel, den HF-Anforderungen und dem erwarteten Produktionsvolumen ab.

Bei Ohrhörern mit unregelmäßigen Gehäusestrukturen oder extrem begrenztem Innenraum kann die flexible FPC-Konstruktion einen erheblichen Vorteil bei der mechanischen Integration bieten. Es ermöglicht Antennenentwicklern, vorhandene Komponenten zu umgehen, anstatt die gesamte Produktstruktur für die Aufnahme einer starren Antenne zu benötigen.

Wie sollten Hersteller die richtige Antenne auswählen?

Die Auswahl einer Kopfhörerantenne sollte mit dem fertigen Produkt beginnen und nicht mit einem generischen Antennenkatalog. Die folgenden Faktoren können Herstellern helfen, eine zuverlässigere Entscheidung zu treffen.

1. Messen Sie den verfügbaren Platz.Stellen Sie genaue Informationen über Länge, Breite, Höhe, Kurven und umgebende Komponenten des Antennenhohlraums bereit.
2. Definieren Sie die RF-Anforderungen.Bestätigen Sie den Bluetooth-Frequenzbereich, die erwartete Kommunikationsentfernung, die Impedanzanforderungen und den Antennenstandort.
3. Berücksichtigen Sie Gehäusematerialien.Kunststoff, Metall, Batterien, Abschirmungskomponenten und andere leitfähige Strukturen können die HF-Leistung beeinflussen.
4. Bewerten Sie die mechanischen Anforderungen.Produkte, die Vibrationen, Bewegungen oder wiederholtem Biegen ausgesetzt sind, erfordern eine entsprechende Flexibilität und Befestigungsleistung.
5. Fordern Sie Prototypenmuster an.Das Testen der Antenne im tatsächlichen Gehäuse liefert aussagekräftigere Ergebnisse als die unabhängige Bewertung der Antenne.
6. Überprüfen Sie die Fertigungskapazitäten.Bewerten Sie bei Massenproduktionsprojekten die Qualitätskonsistenz, HF-Tests, Anpassung, Dokumentation und Lieferfähigkeit.

Durch die Bereitstellung genauer 2D- oder 3D-Produktzeichnungen während der Entwicklungsphase kann der Antennenhersteller das Design effizienter optimieren. Die Validierung von Prototypen kann dann dazu beitragen, das Risiko der Entdeckung von HF-Problemen zu verringern, nachdem mit der Werkzeugherstellung und der Massenproduktion begonnen wurde.

Warum sind Fertigung und HF-Tests wichtig?

Die Antennenleistung hängt stark von der Fertigungskonsistenz ab. Kleine Abweichungen bei Abmessungen, Leitermustern, Steckerpositionierung, Klebstoffplatzierung oder Substrateigenschaften können das endgültige HF-Ergebnis beeinflussen.

Daher sollte ein erfahrener Antennenhersteller mehr als nur eine physische Komponente bereitstellen. HF-Technik, Musterentwicklung, Impedanzanpassung, Abstimmung, Produktionsinspektion und technische Dokumentation können alle zu einem vorhersehbareren Produktentwicklungsprozess beitragen.

Professionelle HF-Tests können Leistungsüberprüfungen in einer schalltoten Kammer, Umwelttests, Temperaturwechsel, mechanische Biegetests und andere Qualitätskontrollverfahren entsprechend den Anwendungsanforderungen umfassen.

Auch bei der internationalen Beschaffung sind Dokumentation und Qualitätssicherung wichtig. Abhängig vom Projekt benötigen Käufer möglicherweise Dokumentation zur Materialkonformität, Inspektionsberichte, Verpackungsinformationen, Handelsdokumente und andere exportbezogene Unterstützung.

Häufig gestellte Fragen

F1: Was ist eine flexible Kopfhörerantenne?

Eine flexible Kopfhörerantenne ist eine dünne, biegbare HF-Antenne, die für kompakte drahtlose Audioprodukte wie TWS-Ohrhörer, Bluetooth-Kopfhörer, Knochenleitungskopfhörer und drahtlose Headsets entwickelt wurde. Sein flexibles Substrat ermöglicht die Anpassung an gekrümmte Innenflächen.

F2: Kann eine flexible Kopfhörerantenne Bluetooth 5.3 unterstützen?

Ja. Eine ordnungsgemäß konzipierte 2,4-GHz-Antenne kann mit Bluetooth 5.3-Anwendungen verwendet werden, wenn das HF-Layout, die Impedanzanpassung, die Erdung und die Installationsbedingungen korrekt implementiert sind.

F3: Können die Antennenabmessungen angepasst werden?

Ja. Flexible Antennen können je nach Innenraum und mechanischer Struktur des Produkts individuell angepasst werden. Parameter wie Länge, Breite, Form, Dicke, Leitungslänge, Steckerkonfiguration und Installationsmethode können je nach Projektanforderungen angepasst werden.

F4: Welche Substratmaterialien sind allgemein verfügbar?

PI und LCP sind häufig verwendete flexible Antennensubstratmaterialien. Das geeignete Material hängt von den erforderlichen HF-Eigenschaften, der mechanischen Flexibilität, den Temperaturbedingungen, den Zuverlässigkeitsanforderungen und den angestrebten Produktionskosten ab.

F5: Kann eine flexible Antenne eine selbstklebende Rückseite verwenden?

Ja. Eine selbstklebende Rückseite kann die Installation vereinfachen, indem sie die direkte Befestigung der Antenne an der vorgesehenen Innenfläche ermöglicht. Der Klebstofftyp sollte entsprechend der Betriebstemperatur, dem Gehäusematerial, dem Montageprozess und den erwarteten Betriebsbedingungen ausgewählt werden.

F6: Welche Informationen sollten Käufer angeben, wenn sie eine maßgeschneiderte Antenne anfordern?

Käufer sollten idealerweise Produktzeichnungen, verfügbaren Antennenraum, Informationen zum PCB-Layout, Zielfrequenzband, Steckeranforderungen, Gehäusematerial, Installationsposition, mechanische Anforderungen und erwartete Anwendungsumgebung bereitstellen. Diese Informationen helfen dem Hersteller, eine passendere Antennenlösung zu entwickeln.

F7: Warum sollte die Antennenleistung im Endprodukt getestet werden?

Die Antenne arbeitet nicht unabhängig. Batterien, Leiterplatten, Metallkomponenten, Kunststoffgehäuse, Erdungsstrukturen und der menschliche Körper können alle die HF-Leistung beeinflussen. Das Testen der Antenne im endgültigen Gehäuse ermöglicht daher eine realistischere Bewertung der Verbindungsstabilität und der gesamten drahtlosen Leistung.

Abschluss

Die wachsende Nachfrage nach kleineren und intelligenteren drahtlosen Audioprodukten führt zu immer komplexeren Herausforderungen bei der Antennenintegration. AFlexible Kopfhörerantennebietet eine effektive Lösung durch die Kombination kompakter Abmessungen, mechanischer Flexibilität, anpassbarer Geometrie und zuverlässiger Bluetooth-HF-Leistung. Bei TWS-Ohrhörern, Knochenleitungskopfhörern, Nackenbügelgeräten und anderen kompakten drahtlosen Produkten kann die flexible Antennentechnologie mehr Designfreiheit bieten und Herstellern dabei helfen, überfüllte interne Strukturen zu überwinden.

Für Unternehmen, die eine maßgeschneiderte Antennenlösung benötigen, kann die Zusammenarbeit mit einem erfahrenen Hersteller die Entwicklung von Prototypen, die HF-Abstimmung, das Testen und die Massenproduktion vereinfachen. Wenn Sie einen neuen kabellosen Kopfhörer, TWS-Ohrhörer oder ein Bluetooth-Audioprodukt entwickeln und eine Antenne benötigen, die auf Ihre spezifischen mechanischen und HF-Anforderungen abgestimmt ist,Kontaktieren Sie unsum Ihre Zeichnungen, technischen Spezifikationen, Anpassungsanforderungen, Muster und Produktionspläne mit dem Qianmu-Antennentechnikteam zu besprechen.
