Flexible Leiterplattenantenne (FPC)

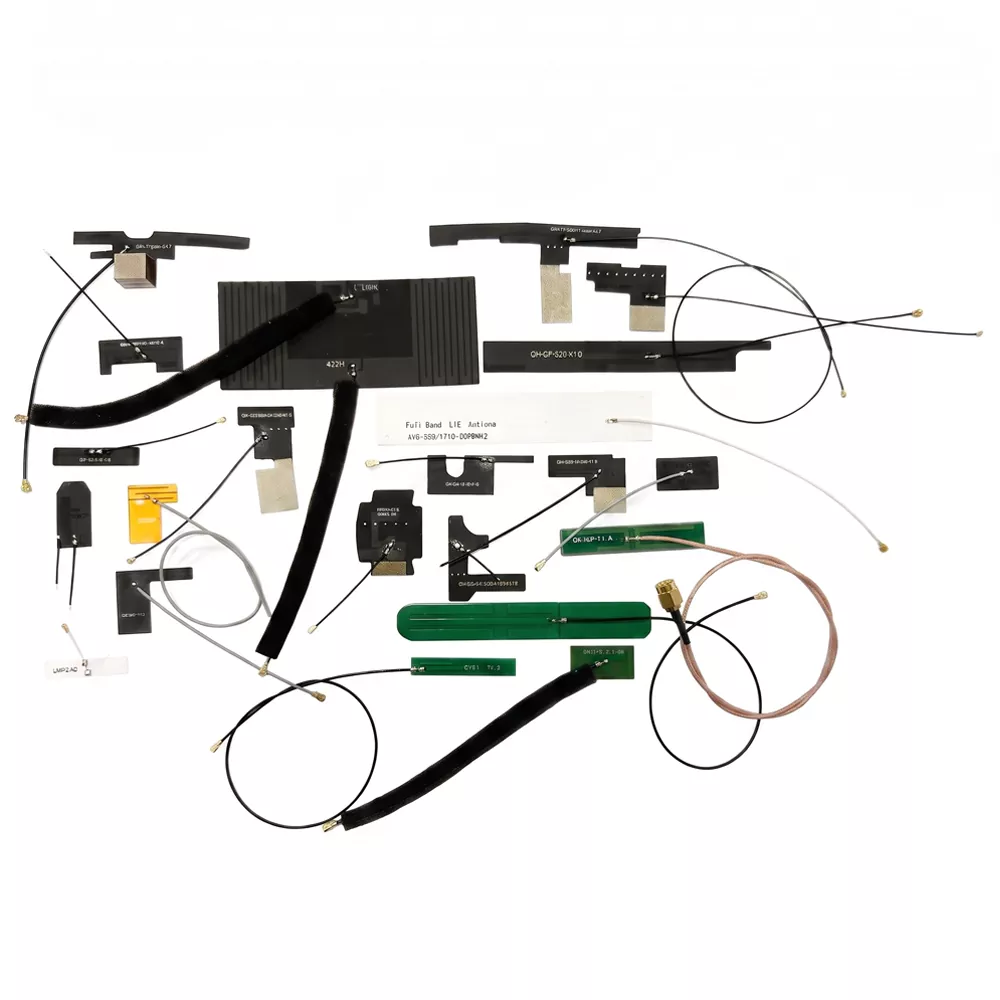

Was ist eine FPC-Antenne?

Eine FPC-Antenne oder auch Flexible Printed Circuit Antenna (FPC) verwendet flexible PI- und PET-Folien als Substrat und wird durch Ätzen und Drucken hergestellt, um Antennenschaltungen zu erstellen. Es verfügt über leichte, dünne, flexible und biegsame Eigenschaften, die eine Anpassung an gekrümmte Oberflächen ermöglichen. Seine Dicke liegt zwischen 0,03 und 0,2 mm und sein Gewicht beträgt weniger als 1 Gramm. Die Antenne kann drahtlose Signale senden und empfangen und ist mit Protokollen wie WiFi, Bluetooth, GPS, 4G/5G, GNSS, NB-IoT und LoRa kompatibel und deckt die Frequenzbänder 2,4 GHz, 5 GHz und 5,8 GHz ab. Qianmu Communications ist ein professioneller Hersteller von FPC-Antennen mit langjähriger Branchenerfahrung. Wir sind mit drei schalltoten Mikrowellenkammern ausgestattet und verfügen über mehr als zehn engagierte Forschungs- und Entwicklungsmitarbeiter, die es uns ermöglichen, Dienstleistungen aus einer Hand anzubieten – vom Design der Antennenlösung bis zur Massenproduktion.

Wichtigstes Verkaufsargument

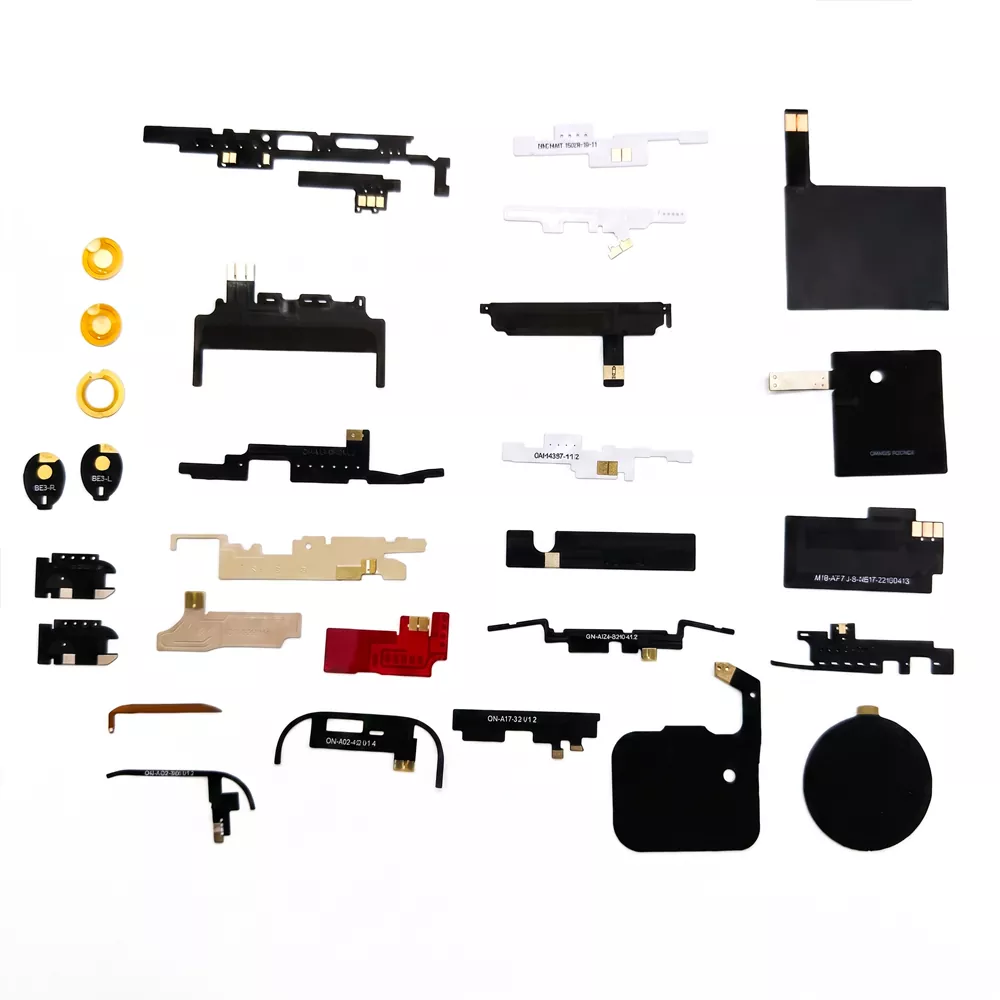

Ultradünn und flexibel, frei im Raum.

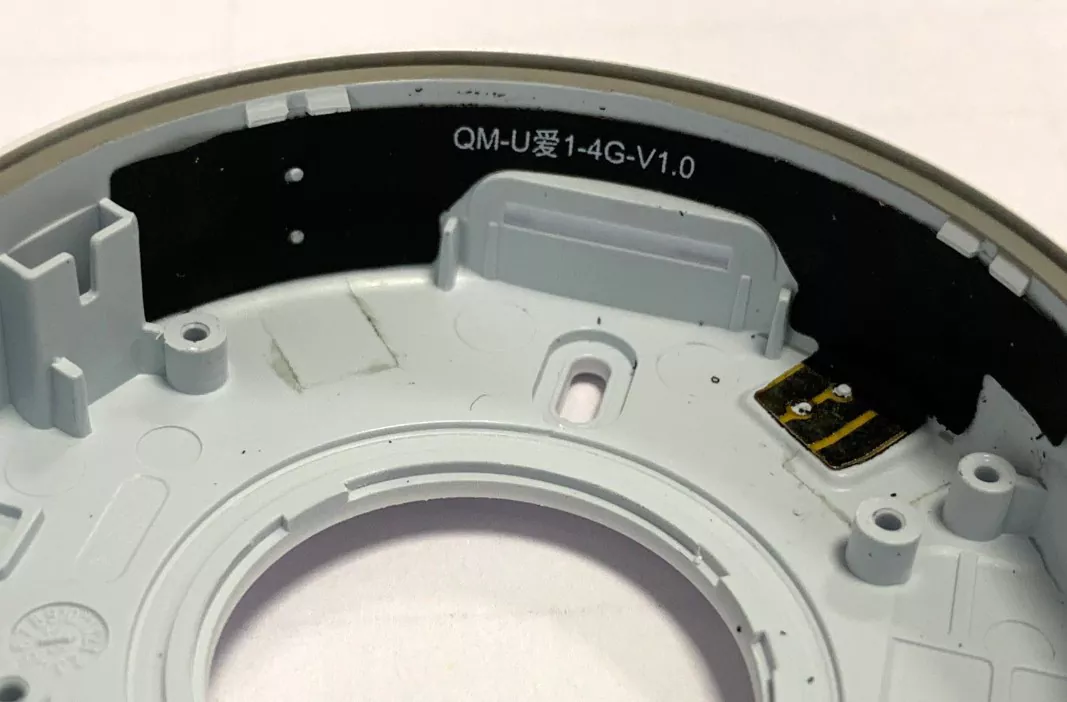

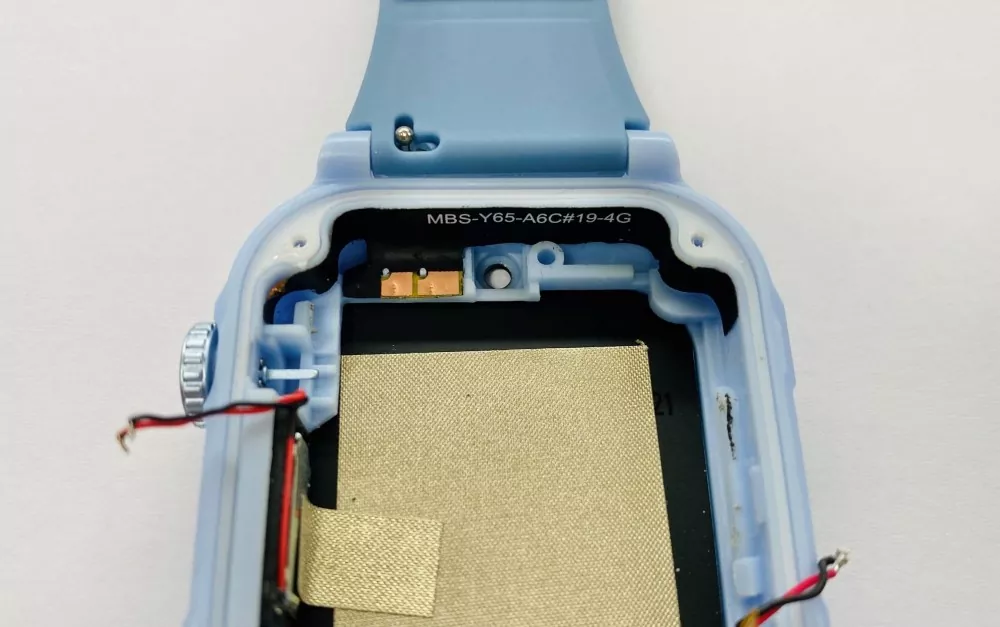

Die flexible Leiterplattenantenne (FPC) hat eine Dicke von nur 0,03–0,2 mm und kann beliebig gebogen oder gefaltet werden. Sie kann um 90° entlang der Innenwand des Hohlraums im Inneren des Geräts gebogen werden und passt sich so perfekt an verschiedene komplexe Strukturdesigns an. Unabhängig davon, ob das Gerätegehäuse flach oder gebogen ist, kann die FPC-Antenne problemlos an die Oberfläche angepasst werden.

Multiband-Breitbandabdeckung

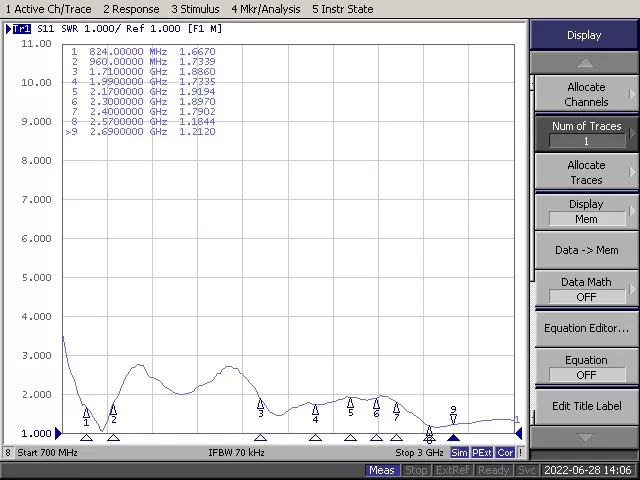

Unterstützt mehrere Kommunikationsprotokolle, darunter 4G/5G, Vollband-WLAN, Bluetooth, GPS/GNSS, LoRa und NFC. Eine Single-Chip-FPC-Antenne kann Frequenzbänder von 700 MHz bis 2700 MHz – oder sogar noch breiter – abdecken. Um die Kommunikationsanforderungen von Multimode- und Multifrequenzgeräten zu erfüllen.

Leichtes Design

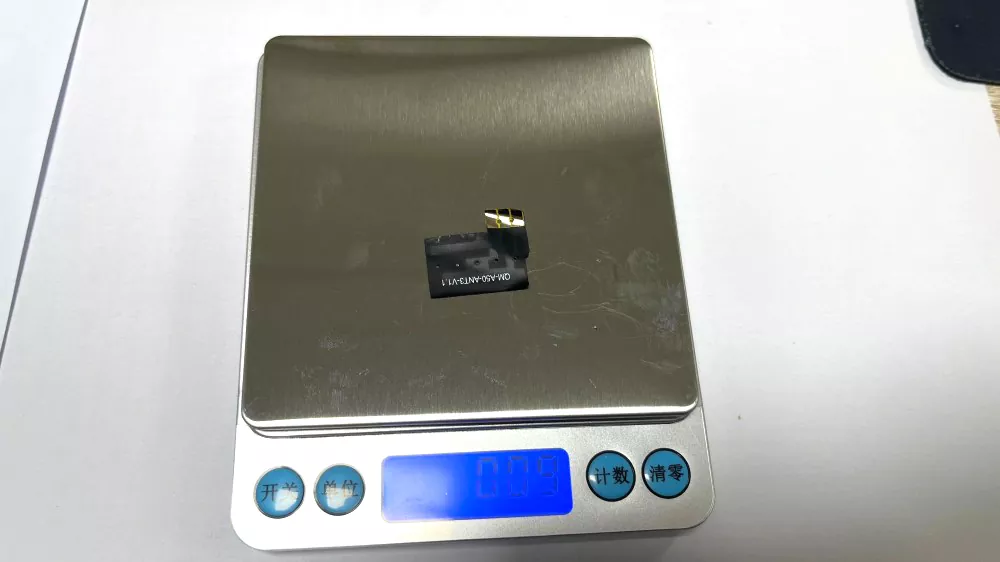

Die FPC-Antenne wiegt weniger als 1 Gramm. Mehr als 50 % leichter als herkömmliche Metallantennen. Für gewichtsempfindliche Produkte wie tragbare Geräte und Drohnen sind FPC-Antennen die beste Wahl.

Sofort einsatzbereit, einfach zu montieren.

Verfügt über eine standardmäßige 3M 300LSE-Kleberückseite für eine schnelle Peel-and-Stick-Montage in 2 Minuten. Erhältlich mit IPEX, U.FL, MHF4 und anderen Anschlussoptionen.

Wichtige Hinweise zur Antenneninstallation

1. Von Metalloberflächen fernhalten

Installieren Sie die Antenne nicht direkt auf oder in der Nähe von Metalloberflächen, da dies die Impedanzanpassung beeinträchtigen, das Strahlungsmuster verändern und die Gesamteffizienz der Antenne verringern kann.

2. Vermeiden Sie übermäßiges Biegen

Biegen oder falten Sie die Antenne während der Installation nicht zu stark, da eine übermäßige Verformung den Innenleiter beschädigen und die HF-Leistung beeinträchtigen kann.

3. Stellen Sie eine sichere Installation sicher

Befestigen Sie die Antenne während der Installation fest und gleichmäßig, um Verformungen zu vermeiden, die die Strahlungsleistung und Signalstabilität beeinträchtigen könnten.

4. Halten Sie ausreichend Abstand um die Antenne herum

Halten Sie oberhalb und auf beiden Seiten der Antenne einen Freiraum von mindestens 5 mm ein. Vermeiden Sie die Platzierung von Metallkomponenten, Hochgeschwindigkeitssignalleitungen oder großen Kupferflächen in der Nähe der Antenne, um eine optimale Leistung zu gewährleisten.

5. Gehen Sie beim Zusammenbau vorsichtig vor

Obwohl die Antenne über eine flexible Struktur verfügt, weist das FPC-Material eine begrenzte mechanische Festigkeit auf. Vermeiden Sie übermäßiges Ziehen, Verdrehen oder Stöße während der Installation und Montage.

6. In einer trockenen Umgebung lagern

Vermeiden Sie die Lagerung der Antenne in Umgebungen mit hohen Temperaturen oder hoher Luftfeuchtigkeit. Halten Sie das Produkt trocken, um eine stabile elektrische Leistung und langfristige Zuverlässigkeit zu gewährleisten.

Qualitätskontrolle und Prüfung

Qianmu Communications wendet während des gesamten Herstellungsprozesses ein strenges Qualitätsmanagement an, das die Rohstoffkontrolle, die Produktionsüberwachung und die Prüfung des fertigen Produkts umfasst.

Wareneingangskontrolle

Alle eingehenden Materialien, einschließlich FPC-Substrate, Kupferfolien, Klebstoffe und Steckverbinder, werden einer strengen Qualitätsprüfung unterzogen, um Zuverlässigkeit und Konsistenz sicherzustellen.

Optische AOI-Inspektion

Die automatisierte optische Inspektion (AOI) wird verwendet, um die Genauigkeit der Antennenschaltungsführung, die Qualität der Lötverbindungen und das Erscheinungsbild des Produkts zu überprüfen und so Herstellungsfehler zu verhindern.

HF-Leistungstests

Wichtige HF-Parameter, einschließlich Stehwellenverhältnis (VSWR), Verstärkung und Strahlungsmuster, werden in einer professionellen Dunkelkammerumgebung getestet, um sicherzustellen, dass die Antennenleistung den Anforderungen entspricht.

Prüfung der Umweltzuverlässigkeit

Die Antennen werden verschiedenen Zuverlässigkeitstests unterzogen, darunter Zyklentests bei hohen und niedrigen Temperaturen, Feuchtigkeitstests, Biegelebensdauertests und anderen Umweltbewertungen.

Batch-Konsistenzmanagement

Eine strenge Produktionskontrolle gewährleistet eine gleichbleibende Leistung und stabile Qualität bei jeder Produktcharge.

Professionelle Erfahrung in der Antennenherstellung

Seit über zwei Jahrzehnten widmet sich Qianmu Communications der Terminalantennenindustrie und konzentriert sich auf die Forschung und Entwicklung, Produktion und den Vertrieb von Terminalantennen für die drahtlose Kommunikation. Unsere Produkte werden häufig in mobilen Kommunikationsgeräten eingesetzt, darunter Smartphones, Tablets, mobile Zahlungssysteme, Drohnen, drahtlose Ladegeräte, Autos, Basisstationen und tragbare Geräte.

So wählen Sie eine FPC-Antenne aus

1. Bestätigen Sie die Betriebsfrequenz

Identifizieren Sie die drahtlosen Technologien, die Ihr Gerät benötigt, z. B. 4G/LTE, 5G, Wi-Fi, Bluetooth, GNSS, LoRa oder NFC. Wählen Sie eine Antenne, die alle erforderlichen Frequenzbänder unterstützt.

2. Bewerten Sie den verfügbaren Installationsraum

Messen Sie den verfügbaren Platz im Inneren des Geräts, einschließlich Länge, Breite und Installationsposition. Dank ihrer flexiblen Struktur und anpassbaren Abmessungen eignen sich FPC-Antennen gut für kompakte oder unregelmäßig geformte Gehäuse.

3. Überprüfen Sie den HF-Steckertyp

Überprüfen Sie den auf der Platine verwendeten HF-Anschluss, z. B. IPEX, U.FL oder MHF4. Der Antennenanschluss muss zur Modulschnittstelle passen, um eine zuverlässige HF-Leistung zu gewährleisten.

4. Überprüfen Sie die wichtigsten HF-Parameter

· Verstärkung: Wählen Sie je nach Anwendung und Installationsumgebung eine geeignete Verstärkung.

· VSWR: Für eine gute Impedanzanpassung wird im Allgemeinen ein Wert unter 2,0 empfohlen.

· Effizienz: Höhere Effizienz trägt zur Verbesserung der Übertragungsleistung und Empfängerempfindlichkeit bei.

· Impedanz: Die Standard-HF-Impedanz beträgt 50 Ω und sollte zum HF-Modul passen.

5. Erwägen Sie Anpassungsoptionen

Wenn Standardprodukte Ihre Designanforderungen nicht erfüllen, wählen Sie einen FPC-Antennenhersteller, der kundenspezifische Dienstleistungen anbietet, einschließlich Antennenabmessungen, Kabellänge, Steckertyp und HF-Abstimmung.

6. Bewerten Sie die Fähigkeiten des Lieferanten

Wählen Sie einen FPC-Antennenlieferanten mit einem etablierten Qualitätsmanagementsystem, Fachwissen in der HF-Technik und zuverlässigen Fertigungskapazitäten, um eine gleichbleibende Produktqualität und langfristige Lieferung sicherzustellen.

FAQ

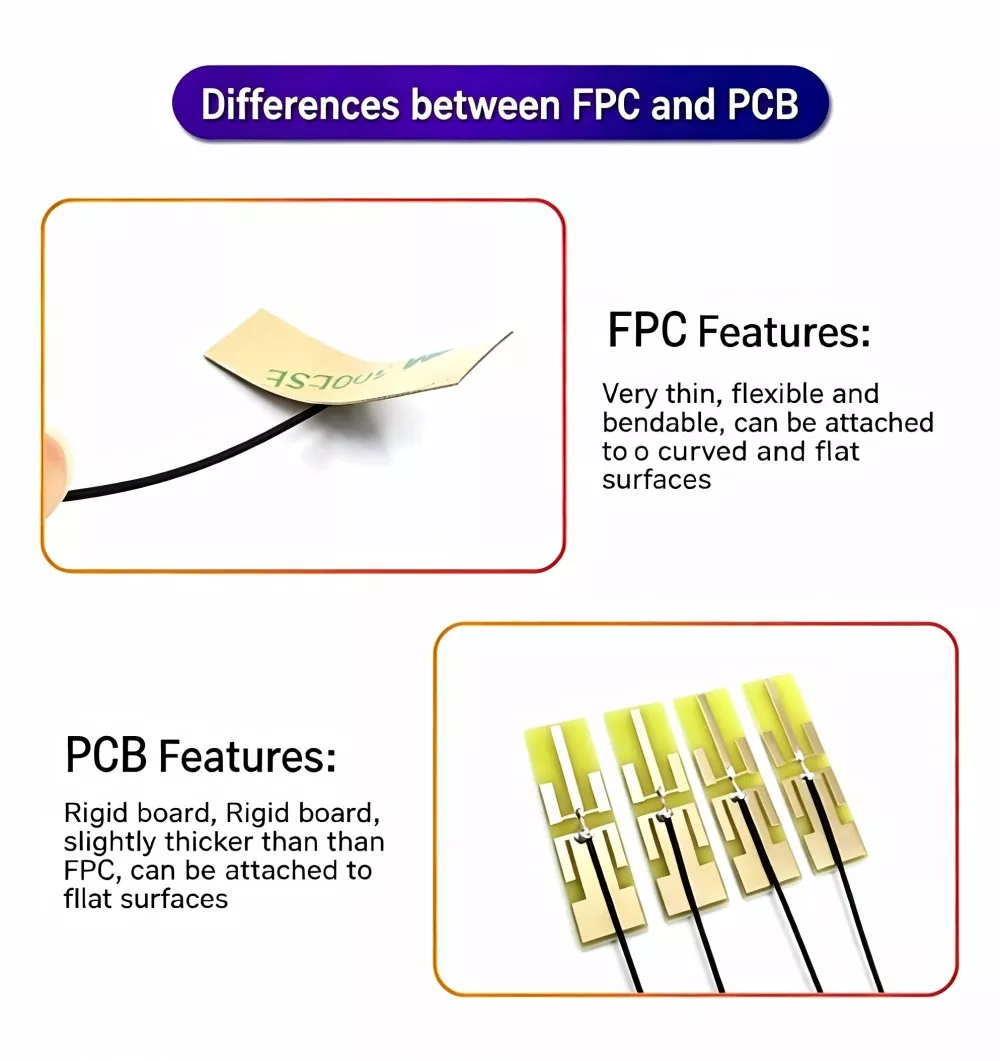

F1: Wie wählen Sie zwischen einer FPC-Antenne und einer PCB-Antenne?

A: Flexibles und biegsames FPC, ideal für den Einbau in gebogene, enge Räume – bevorzugt für leichte, dünne Geräte. Leiterplatte starr, nur für ebene Flächen geeignet; Wählen Sie diese Option, wenn Ihr Budget begrenzt ist und Sie über ausreichend Platz verfügen.

F2: Welche Frequenzbänder unterstützt die FPC-Antenne?

A: Die FPC-Antennen von Qianmu Communication decken Frequenzen von 13,56 MHz NFC bis 6 GHz 5G ab und unterstützen drahtlose Technologien wie 4G/5G, Wi-Fi, Bluetooth, GNSS, LoRa und ZigBee.

F3: Wie hoch ist die Betriebstemperatur der FPC-Antenne?

A: -45℃ bis +85℃, entspricht den Industriestandards.

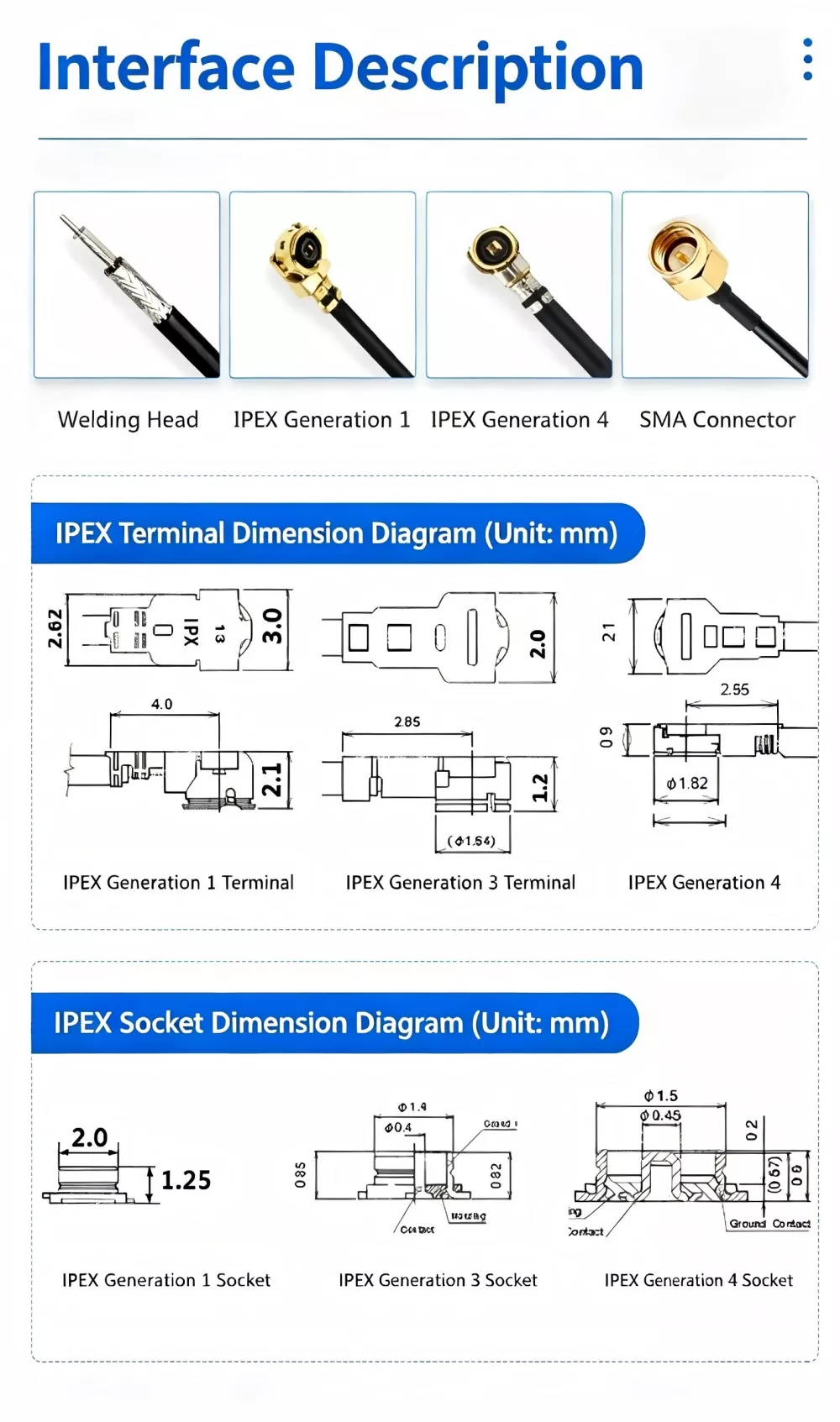

F4: Was sind die Unterschiede zwischen IPEX-, U.FL- und MHF4-Anschlüssen?

A: Bei allen handelt es sich um Miniatur-HF-Steckverbinder mit den Abmessungen U.FL > MHF4. Der MHF4 ist noch kleiner und wird häufig in 5G-Anwendungen verwendet; Wählen Sie einfach den Anschluss basierend auf den Schnittstellenspezifikationen Ihres Motherboards aus.

F5: Unterstützt es die Anpassung von Kleinserien?

A: Wir bieten Unterstützung und können den gesamten Bestellprozess abwickeln – vom Entwurf und der Prototypenerstellung bis hin zur Klein- und Großserienproduktion.
