Wie kann eine digitale Fotorahmen-WLAN-Antenne die drahtlose Leistung und die Fernübertragung von Bildern verbessern?

Wenn intelligente Bilderrahmen eine zuverlässige Cloud-Synchronisierung, schnelle Bildaktualisierungen und eine stabile drahtlose Verbindung benötigen, sind Sie genau richtigDigitaler Bilderrahmen, WLAN-Antennewird zu einer wichtigen Hardwarekomponente.Qianmuentwickelt spezielle Antennenlösungen für kompakte digitale Fotorahmen und hilft Herstellern dabei, Signaldämpfung, interne Interferenzen und begrenzten Installationsraum durch anwendungsspezifisches HF-Design zu bewältigen.

Ein digitaler Fotorahmen ist für Funktionen wie Cloud-Synchronisierung, Fernübertragung von Fotos, geplante Inhaltsaktualisierungen und App-basierte Geräteverwaltung auf WLAN angewiesen. Allerdings arbeitet die Antenne in einem kompakten Gehäuse, das Bildschirme, Batterien, Leiterplatten und andere Komponenten enthält, die die HF-Leistung beeinträchtigen können. Eine dedizierte Antenne kann entsprechend der physischen Struktur des Rahmens, den Bedienbändern, dem Anschluss, der Kabelführung und der Installationsposition entworfen werden. Die Lösung von Qianmu unterstützt 2,4-GHz- und 5-GHz-Anwendungen mit Standardspezifikationen wie einer Impedanz von 50 Ω, einem SWR von ≤ 1,8, einer Verstärkung von 2–4 dBi sowie FPC-, PCB-SMT- oder externen Klebestabkonfigurationen. Für verschiedene Gerätedesigns sind auch kundenspezifische Abmessungen, Anschlüsse, Kabellängen und HF-Parameter verfügbar.

Inhaltsverzeichnis

1. Warum benötigt ein digitaler Bilderrahmen eine spezielle WLAN-Antenne?
2. Wie funktioniert die Antenne in einem intelligenten Bilderrahmen?
3. Auf welche Spezifikationen sollten Käufer achten?
4. Wo können diese Antennen eingesetzt werden?
5. Wie sollte eine WLAN-Antenne installiert werden?
6. Wie sollten Hersteller die richtige Antenne auswählen?
7. Warum sollten Sie Qianmu für die kundenspezifische Antennenproduktion in Betracht ziehen?
8. Häufig gestellte Fragen

Warum benötigt ein digitaler Bilderrahmen eine spezielle WLAN-Antenne?

Ein intelligenter digitaler Bilderrahmen ist mehr als nur ein Display. Viele moderne Modelle stellen eine Verbindung zu Routern, mobilen Anwendungen, Cloud-Plattformen oder Content-Management-Systemen her, sodass Benutzer Bilder aus der Ferne hochladen und angezeigte Inhalte verwalten können. Damit ist die drahtlose Kommunikation ein wichtiger Bestandteil des gesamten Produkterlebnisses.

Die Schwierigkeit besteht darin, dass ein Bilderrahmen normalerweise nur über einen begrenzten Innenraum verfügt. Das Display, der Akku, das Mainboard, der Lautsprecher, Metallkomponenten und andere elektronische Geräte können die Antennenleistung beeinflussen. Eine Universalantenne funktioniert möglicherweise unter Laborbedingungen, verhält sich jedoch nach dem Einbau in das fertige Gehäuse anders.

Eine dedizierte Antenne ist daher auf die tatsächliche Anwendungsumgebung abgestimmt. Aus den Produktinformationen von Qianmu geht hervor, dass die Lösung für kompakte 7-Zoll- bis 15,6-Zoll-Fotorahmen und für mögliche Störungen durch Bildschirme, Batterien und Motherboards optimiert ist.

• Unterstützt stabile Cloud-Konnektivität und Remote-Bildübertragung.
• Konzipiert für kompakte Inneneinbauräume.
• Verfügbar für drahtlose 2,4-GHz- und 5-GHz-Anwendungen.
• Konfigurierbar mit unterschiedlichen Steckern und Kabellängen.

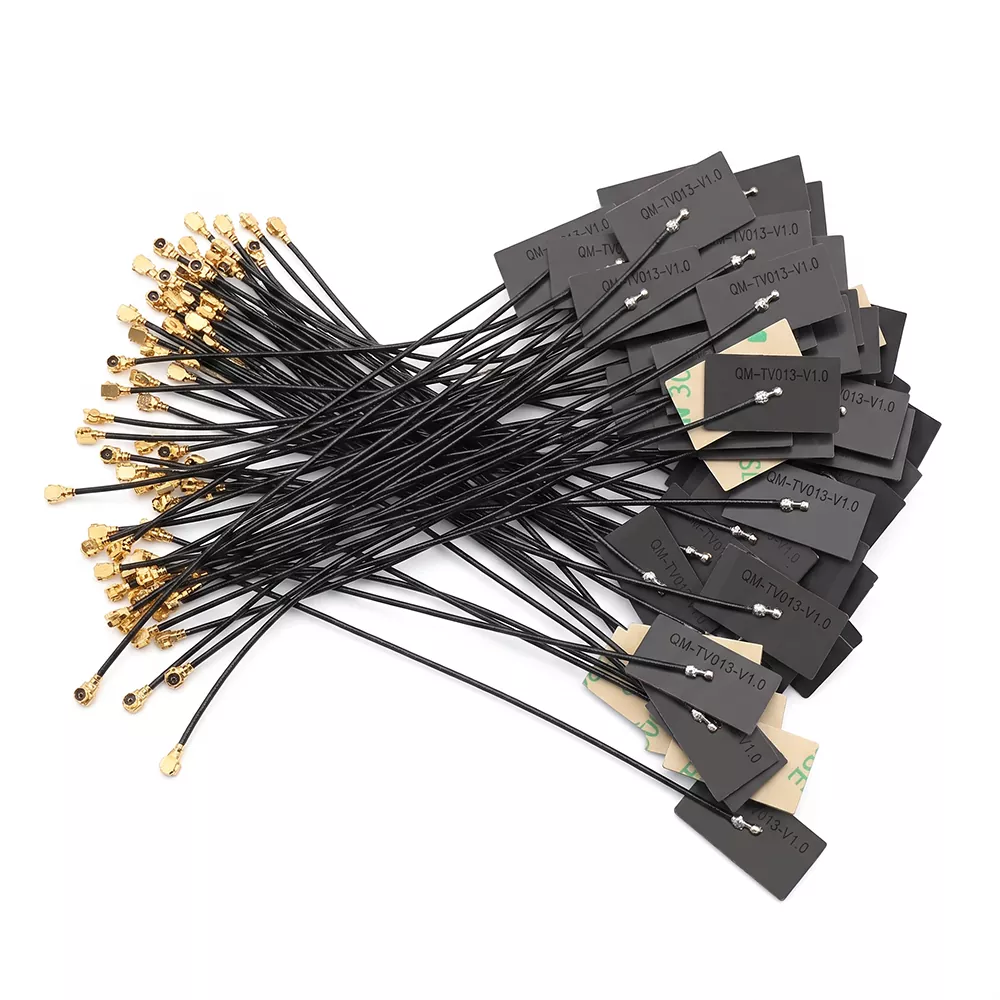

• Unterstützt FPC, PCB SMT und externe Klebestabantennenstrukturen.

Wie funktioniert die Antenne in einem intelligenten Bilderrahmen?

Die Antenne führt eine bidirektionale Umwandlung zwischen elektrischen Signalen und elektromagnetischen Wellen durch. Während der Übertragung sendet das WLAN-Modul des Bilderrahmens ein elektrisches HF-Signal an die Antenne. Die Antenne strahlt das Signal durch den umgebenden Raum in Richtung eines WLAN-Routers oder Access Points.

Beim Empfang werden die Funksignale des Routers von der Antenne erfasst und wieder in elektrische Signale zur Verarbeitung durch das WLAN-Modul umgewandelt. Diese bidirektionale Kommunikation ermöglicht Funktionen wie:

1. Remote-Hochladen von Bildern.
2. Cloudbasierte Fotosynchronisierung.
3. Inhaltsaktualisierungen für mobile Apps.
4. Geplante Anzeigeverwaltung.
5. Netzwerkbasierte Gerätesteuerung.

Für Produktingenieure kann die Antennenleistung nicht unabhängig vom Gehäuse bewertet werden. Installationsort, Bodenfreiheit, Kabelführung, umgebende Materialien und in der Nähe befindliche elektronische Komponenten können alle die praktische HF-Leistung beeinflussen.

Auf welche Spezifikationen sollten Käufer achten?

Die Auswahl einer Antenne allein nach Aussehen oder Steckertyp kann bei Prototypentests oder der Massenproduktion zu Problemen führen. HF-Ingenieure und Einkaufsteams sollten vor der Bestätigung eines Modells den Frequenzbereich, die Impedanz, das SWR, die Verstärkung, die Antennenstruktur, die Kabelspezifikation, den Stecker und die Umgebungsanforderungen überprüfen.

Diese Parameter sollten immer zusammen mit dem endgültigen Gehäuse und dem Funkmodul berücksichtigt werden. Ein höherer Nenngewinn bedeutet nicht automatisch eine bessere Leistung bei jedem Produkt, da die Effizienz und Anpassung der Antenne stark von der umgebenden Struktur abhängt.

Wo können diese Antennen eingesetzt werden?

Eine dedizierte Antenne kann verschiedene Kategorien intelligenter Fotorahmenprodukte unterstützen. Die allgemeine Anforderung ist eine zuverlässige drahtlose Kommunikation innerhalb eines kompakten Elektronikgehäuses.

• Intelligente Bilderrahmen für zu Hause:Geeignet für 7-Zoll-, 8-Zoll-, 10,1-Zoll-, 12-Zoll- und 15,6-Zoll-Produkte.
• Touchscreen-Wolkenrahmen:Unterstützt Produkte, die Fotos über mobile Apps und Cloud-Plattformen empfangen.
• Kommerzielle Displayrahmen:Anwendbar für Hoteldisplays, Informationsbildschirme in Pensionen, Werberahmen in der Lobby und Displayprodukte für Unternehmen.
• Tragbare Geschenkartikel:Nützlich für batteriebetriebene kabellose Bilderrahmen, die für Verbraucher- und grenzüberschreitende E-Commerce-Märkte entwickelt wurden.
• Eingebettete Elektronik:Kann in Motherboard-Lösungen integriert werden, die auf Plattformen wie Rockchip, Allwinner und ESP32 basieren.

Bei nicht standardmäßigen Produkten kann die Antennenentwicklung auf Strukturzeichnungen, Installationsraum, Schnittstellenanforderungen und dem vom fertigen Gerät verwendeten Funkmodul basieren.

Wie sollte eine WLAN-Antenne installiert werden?

Eine korrekte Installation ist unerlässlich, denn auch bei einer technisch geeigneten Antenne kann es zu Leistungseinbußen kommen, wenn sie falsch im Gehäuse positioniert wird.

Schritt 1: Bereiten Sie den Installationsbereich vor

Schalten Sie den Bilderrahmen aus und entfernen Sie die hintere Abdeckung. Reinigen Sie den vorgesehenen Installationsbereich und stellen Sie sicher, dass ausreichend Platz für das Antennengehäuse und das Koaxialkabel vorhanden ist. Vermeiden Sie Orte, an denen Metallstrukturen den HF-Pfad behindern könnten.

Schritt 2: Positionieren Sie die Antenne

Platzieren Sie bei einer FPC-Antenne die selbstklebende Antenne flach auf einer geeigneten Innenfläche. Vermeiden Sie direkte Störungen durch Display, Akku, Mainboard-Komponenten und andere potenzielle HF-Hindernisse. Externe Klebestabantennen sollten sicher am vorgesehenen Montagepunkt positioniert werden.

Schritt 3: Anschließen und testen

Verbinden Sie die Antenne über den richtigen HF-Anschluss mit dem WLAN-Modul. Halten Sie das Koaxialkabel organisiert und vermeiden Sie unnötige scharfe Biegungen, Stauchung oder Verheddern. Testen Sie nach dem Zusammenbau des Gehäuses die Netzwerkkonnektivität, die Fernbildübertragung und den Langzeitbetrieb.

Für die Massenproduktion sollten sich Hersteller an einer standardisierten Einbauzeichnung orientieren. Eine konsistente Antennenpositionierung trägt dazu bei, Abweichungen zwischen Produktionseinheiten zu reduzieren.

Wie sollten Hersteller die richtige Antenne auswählen?

Produktteams sollten die Antennenauswahl als Teil des gesamten drahtlosen Systems bewerten und sie nicht als isolierte Komponente behandeln. Die folgende Checkliste kann dabei helfen, Prototypen- und Produktionsrisiken zu reduzieren.

1. Bestätigen Sie das WLAN-Band.Bestimmen Sie, ob das Gerät 2,4 GHz, 5 GHz oder Dualband-Betrieb benötigt.
2. Prüfen Sie den verfügbaren Einbauraum.Messen Sie die Antennenfläche und berücksichtigen Sie die Position von Display, Batterie, Platine und Gehäuse.
3. Passen Sie den HF-Anschluss an.Überprüfen Sie, ob das Modul IPEX4, MHF1, RP-SMA oder eine andere Schnittstelle erfordert.
4. Definieren Sie Kabelanforderungen.Kabellänge und -führung sollten vor der Fertigstellung der Antenne festgelegt werden.
5. Bewerten Sie die HF-Leistung im fertigen Produkt.Prototyptests sollten durchgeführt werden, nachdem die Antenne im tatsächlichen Gehäuse installiert wurde.
6. Fordern Sie Muster vor der Massenproduktion an.Die Probenvalidierung hilft bei der Bestätigung der Kompatibilität und verringert das Risiko großflächiger Signalprobleme.
7. Erwägen Sie die Anpassungsfähigkeit.Ein Hersteller, der in der Lage ist, Abmessungen, Verstärkung, Anschlüsse und Kabelspezifikationen anzupassen, kann nicht standardmäßige Produktdesigns besser unterstützen.

Für Beschaffungsteams kann die direkte Kommunikation mit dem Antennenhersteller auch die technische Klärung, Musterprüfung, Produktionskoordination und spätere Designänderungen vereinfachen.

Warum sollten Sie Qianmu für die kundenspezifische Antennenproduktion in Betracht ziehen?

Qianmu Communication konzentriert sich auf die Forschung, Entwicklung und Produktion von Kommunikationsantennen, einschließlich FPC-Antennen, PCB-Antennen, WiFi-Antennen, Bluetooth-Antennen, 5G-Antennen, GPS-Antennen und kundenspezifischen HF-Lösungen.

Für digitale Fotorahmenanwendungen bietet Qianmu dedizierte Designs, anstatt sich nur auf generische Antennenkonfigurationen zu verlassen. Seine Produktionskapazitäten unterstützen die kundenspezifische Anpassung basierend auf Produktabmessungen, Kommunikationsmodulen, Betriebsfrequenz, Installationsposition, Steckeranforderungen und Kabelspezifikationen.

Die vom Hersteller veröffentlichten Produktspezifikationen umfassen RoHS- und REACH-Konformität, während je nach Projektanforderungen Unterstützung bei der CE- und FCC-Zertifizierung bereitgestellt werden kann. Bei OEM- und ODM-Projekten können Käufer auch Muster bewerten, bevor sie mit der Serienproduktion beginnen.

Weitere Informationen zu den Antennenfunktionen von Qianmu finden Sie unterQianmu-Antennenfertigungslösungenoder überprüfen Sie die dedizierteProduktseite für digitale Fotorahmen mit WLAN-Antenne.

Häufig gestellte Fragen

Können die Antennenabmessungen und der Anschluss individuell angepasst werden?

Ja. Qianmu unterstützt die Anpassung von Antennenabmessungen, Kabellänge, Verstärkungsparametern und Steckertypen entsprechend der Gerätestruktur, dem Installationsraum und der WLAN-Modulschnittstelle.

Unterstützt die Antenne sowohl 2,4-GHz- als auch 5-GHz-WLAN?

Die Standardspezifikation unterstützt 2400–2500 MHz und 5150–5850 MHz. Spezifische Bandkonfigurationen können je nach Funkmodul und Anwendungsanforderungen besprochen werden.

Welche Antennenstrukturen gibt es für digitale Bilderrahmen?

Zu den verfügbaren Strukturen gehören flexible FPC-Antennen, PCB-SMT-Antennen und externe Klebestabantennen. Die geeignete Struktur hängt vom Gehäuse, dem verfügbaren Platz, der Installationsmethode und dem HF-Design ab.

Was sollte vor einer Großbestellung getestet werden?

Hersteller sollten die Antenne im fertigen Produktgehäuse testen und die drahtlose Stabilität, die Fernbildübertragung, die Verbindungszuverlässigkeit und die Leistung unter realistischen Betriebsbedingungen bewerten. Dies hilft, Integrationsprobleme vor der Massenproduktion zu erkennen.

Kann die Antenne für kommerzielle Digitalanzeigeprodukte verwendet werden?

Ja. Das Anwendungsspektrum umfasst kommerzielle Smart-Display-Rahmen, Hotel- und Gästehaus-Displays, Lobby-Werberahmen, Firmendisplay-Produkte und andere vernetzte digitale Fotorahmen-Anwendungen.

Abschluss

Eine zuverlässige drahtlose Verbindung ist für moderne intelligente Bilderrahmen, die auf Cloud-Synchronisierung und Remote-Content-Management angewiesen sind, unerlässlich. Die Auswahl einer Antenne basierend auf Frequenz, HF-Anpassung, Installationsraum, Stecker, Kabelführung und tatsächlicher Gehäuseleistung kann Herstellern beim Aufbau eines konsistenteren drahtlosen Systems helfen. Wenn Sie einen neuen Fotorahmen entwickeln, eine vorhandene Antenne ersetzen oder eine OEM/ODM-Produktion planen,Kontaktieren Sie unsum Ihre Antennenabmessungen, Frequenzanforderungen, Steckerkonfiguration, Muster und kundenspezifischen Produktionsanforderungen mit dem Ingenieurteam von Qianmu zu besprechen.
