Tablet 4G-Datenantenne

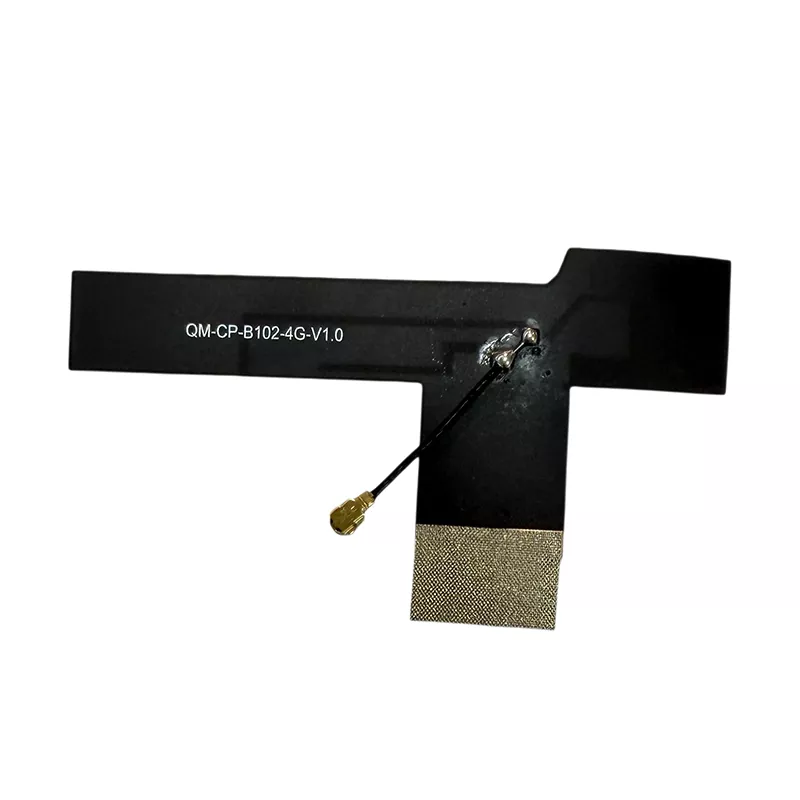

Die Tablet 4G-Datenantenne ist eine integrierte Komponente für den Empfang und die Übertragung drahtloser Signale, die speziell für Tablet-Geräte entwickelt wurde. Diese Tablet-4G-LTE-Antenne verfügt über eine leichte, flexible Struktur, die für den begrenzten Innenraum von Tablets optimiert ist. Es übernimmt die Datenübertragung und den Signalempfang über 4G-LTE-Netzwerke und unterstützt Mobilfunkkonnektivität, Daten-Upload und -Download sowie eine stabile Netzwerkkommunikation. Als integrierte 4G-LTE-Antenne ist sie für die interne Installation und nicht für die Verwendung als externe Universalantenne konzipiert.

Im Vergleich zu herkömmlichen internen Antennenkonfigurationen kombiniert diese Lösung ein flexibles FPC-Substrat mit einem kompakten Profil, um verschiedene Tablet-Strukturen aufzunehmen. Das Design kann entsprechend den erforderlichen Frequenzbändern und Installationsbedingungen für Verbraucher-, Bildungs-, Industrie- und spezielle Tablet-Anwendungen evaluiert werden.

Kompatible Gerätereihe

Als vielseitige und anpassbare 4G-LTE-Antenne für Tablet-Anwendungen ist dieses Produkt für Tablet-Geräte konzipiert, die 4G-Netzwerkkonnektivität unterstützen. Die Kompatibilität hängt von den unterstützten Frequenzbändern des Geräts, dem internen Antennenraum und der HF-Schnittstelle ab.

• Zivile Tablets für Verbraucher: Home-Entertainment-Tablets, Kommunikations-Tablets mit vollem Netzwerk und tragbare persönliche Tablet-Geräte

• Kommerzielle Tablets für den Bildungsbereich: Tablets für das Lernen von Schülern, bildungsspezifische Tablets für den Campus, kommerzielle Tablets für Ausbildungseinrichtungen

• Robuste Industrie-Tablets: Industrielle Hand-Tablets, staubdichte, wasserdichte und explosionsgeschützte Industrie-Tablets, Smart-Tablets für den Außenbereich

• Spezielle Tablets im Fahrzeug: Infotainment-Tablets im Fahrzeug, Terminals für Logistik- und Transportfahrzeuge, Tablets zur Steuerung von Baumaschinen

• Branchenspezifische Tablets: medizinische Tablets, Sicherheitsüberwachungs-Tablets, intelligente Lagerterminal-Tablets, IoT-Smart-Tablet-Geräte

Detaillierte technische Spezifikationen

Installations- und Nutzungshandbuch

Diese Tablet-4G-Datenantenne ist für den internen Einbau in kompatible Tablet-Geräte konzipiert. Es kann bei Projekten zur Geräteherstellung, Wartung und zum Austausch von Antennen eingesetzt werden. Die Installation sollte von Personal durchgeführt werden, das mit der Demontage des Tablets und der Handhabung von HF-Steckern vertraut ist. Die spezifischen Installationsschritte sind wie folgt:

1. Demontage und Reinigung: Schalten Sie das Tablet aus, entfernen Sie die hintere Abdeckung und entfernen Sie Staub und Schmutz aus dem internen Installationsbereich. Stellen Sie sicher, dass die Montagefläche flach, sauber und frei von Vorsprüngen oder Hindernissen ist.

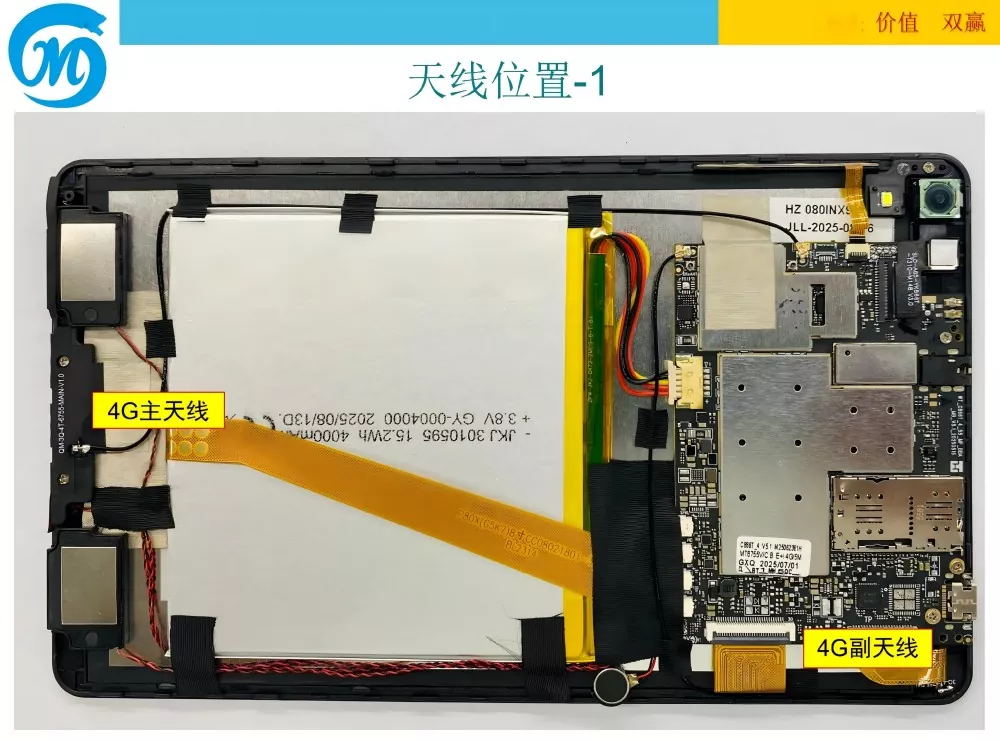

2. Positionierung und Befestigung: Entfernen Sie die hochtemperaturbeständige Schutzfolie von der Rückseite der Antenne. Richten Sie es genau an der reservierten Antennenposition im Inneren des Tablets aus und platzieren Sie es auf einem freien Bereich des Gerätegehäuses, der nicht durch Metall verdeckt wird. Drücken Sie 3 bis 5 Sekunden lang vorsichtig darauf, um sicherzustellen, dass die Antenne sicher haftet, ohne dass sie sich lockert oder Kanten abheben.

3. Schnittstellenverbindung: Richten Sie den IPEX-Stecker am Ende der Antenne mit der HF-Buchse auf der Hauptplatine des Tablets aus und drücken Sie ihn dann vertikal nach unten, bis er sicher angeschlossen ist. Stellen Sie einen guten Kontakt ohne lose Verbindungen oder schlechten Kontakt sicher. Diese Verbindungsanordnung ist relevant, wenn Sie eine IPEX 4G LTE-Antenne für eine kompatible Tablet-HF-Schnittstelle auswählen.

4. Ordnen Sie die Kabelführung: Ordnen Sie die Antennenkabel ordentlich an, um übermäßiges Ziehen, Biegen oder Komprimieren zu vermeiden, und halten Sie sie von wärmeerzeugenden Bereichen wie dem Akku und der Hauptplatine fern, um eine langfristige Alterung und Beschädigung zu verhindern.

5. Installationstest: Bringen Sie die hintere Abdeckung des Tablets wieder an, ziehen Sie die Befestigungsschrauben fest, schalten Sie das Gerät ein, aktivieren Sie das 4G-Netzwerk, testen Sie die Internetgeschwindigkeit und Signalstärke und stellen Sie sicher, dass keine Signalanomalien oder Verbindungsprobleme vorliegen, bevor Sie es normal verwenden.

Unternehmenshintergrund

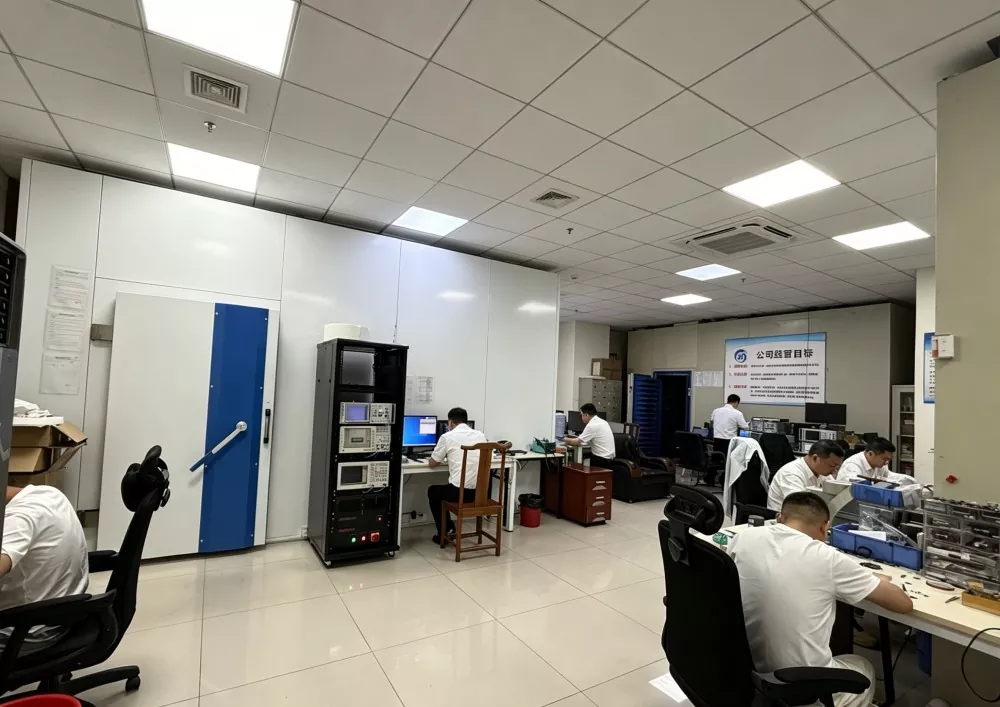

Shenzhen Qianmu Communication Technology Co., Ltd. ist seit über einem Jahrzehnt in der Kommunikationsantennenindustrie tätig und fungiert als chinesischer Hersteller und Lieferant, der Antennenforschung und -entwicklung, Formenentwicklung, Großserienproduktion, Qualitätskontrolltests und Kundendienst integriert. Das Unternehmen ist auf drahtlose Kommunikationsantennenlösungen spezialisiert, darunter Tablet-4G-Datenantennenprodukte, IoT-Antennen und integrierte Terminalantennen. Zu den Einrichtungen gehören Fertigungsbetriebe, Produktionslinien, F&E-Labore und Prüfgeräte zur Unterstützung der Produktentwicklung und Qualitätskontrolle. Werksbesichtigungen können vereinbart werden und Produktions- und Prüfprozesse unterliegen den Qualitätsmanagementverfahren des Unternehmens.

Die Mitglieder des Kernteams verfügen jeweils über mehr als 10 Jahre Erfahrung in der Forschung und Entwicklung von Kommunikationsantennen und verfügen über Fachwissen in den Bereichen Signalanpassung, Impedanzanpassung und interne Installationsanforderungen für verschiedene Tablet-Geräte. Das Team hat Antennenlösungen für mehr als 300 Hersteller digitaler Endgeräte und Industriegeräte weltweit bereitgestellt. Je nach Produktanforderungen und Geräteintegrationsbedingungen stehen maßgeschneiderte Lösungen zur Verfügung.

Leitfaden zur Produktauswahl

Bei der Auswahl einer 4G-LTE-Antenne für ein Tablet sind häufig folgende Faktoren zu berücksichtigen: Frequenzkompatibilität, Installationsraum, Steckertyp und HF-Leistung. Die folgenden Punkte können dabei helfen festzustellen, ob die vorgeschlagene Antenne für ein bestimmtes Tablet-Projekt geeignet ist.

• Frequenzbandkompatibilität prüfen: Priorisieren Sie Antennen, die die erforderlichen Frequenzbänder abdecken. Überprüfen Sie bei Haushaltsgeräten die Kompatibilität mit den vorgesehenen Trägerbändern. Bestätigen Sie bei Exportgeräten die Unterstützung der im Zielmarkt verwendeten Frequenzbänder. Fehlende Bänder können den Signalempfang und die Datenleistung beeinträchtigen.

• Überprüfen Sie das Material und die Verarbeitung: Eine flexible FPC 4G-Antenne kann interne Installationsanforderungen erfüllen, bei denen ein dünnes, flexibles Substrat erforderlich ist. Überprüfen Sie das Substrat, das leitfähige Element und die isolierende Beschichtung, um festzustellen, ob das Design für die vorgesehene Installationsumgebung geeignet ist.

• Überprüfen Sie die tatsächlichen Testparameter: Überprüfen Sie verfügbare Testberichte und Messdaten. Zu den wichtigsten Parametern gehören Verstärkung, SWR und Impedanz. Bestätigen Sie, dass die gemessene Leistung den Anforderungen des Zielgeräts und der Betriebsbänder entspricht.

• Kompatibilitätsmaße prüfen: Wählen Sie die passenden Antennenmaße entsprechend dem Innenraum des Tablets. Erwägen Sie bei ultraschlanken Geräten das Design mit einer Dicke von 0,15 mm und überprüfen Sie den verfügbaren Montagebereich, die Kabelführung und den Freiraum. Benutzerdefinierte, nicht standardmäßige Größen können besprochen werden, um Installationsbeschränkungen zu berücksichtigen.

• Überprüfen Sie den HF-Anschluss: Der IPEX/U.FL-Anschluss sollte mit der HF-Buchse auf der Hauptplatine des Tablets übereinstimmen. Bestätigen Sie vor der Bestellung die Steckergeneration, Kabellänge und Anschlussanordnung. Eine interne LTE-Antenne für Tablet-Projekte erfordert je nach Gerätedesign möglicherweise eine andere Stecker- oder Kabelkonfiguration.

• Prüfen Sie die Anpassungs- und Lieferfähigkeit: Für Projekte mit besonderen Abmessungen, Kabellängen, Steckeranforderungen oder Frequenzkonfigurationen kann eine kundenspezifische Tablet-Antenne entsprechend den Gerätespezifikationen evaluiert werden. Bestätigen Sie Muster, Testanforderungen, Produktionsmengen und Vorlaufzeiten vor der Massenproduktion.

• Prüfen Sie die Fähigkeiten des Herstellers: Berücksichtigen Sie bei der Auswahl eines langfristigen Antennenlieferanten die Erfahrung des Herstellers, Produkttests, Qualitätskontrolle, Anpassungsoptionen und Kundendienst.

FAQ

F1: Unterstützt diese Tablet-4G-Datenantenne 4G-Netzwerke im Ausland?

A: Die Antenne unterstützt die in den technischen Daten aufgeführten Frequenzbänder. Vergleichen Sie bei Exportgeräten diese Bänder mit den im Zielland verwendeten LTE-Bändern und den Modemanforderungen des Tablets. Zusätzliche Frequenzkonfigurationen können diskutiert werden, wenn die Standardspezifikationen die erforderlichen Bänder nicht abdecken.

F2: Kann die Antenne hinsichtlich Größe, Steckertyp und Kabellänge individuell angepasst werden?

A: Ja. Zu den Anpassungsoptionen können Antennenabmessungen, Kabellänge, Steckertyp und Frequenzkonfiguration entsprechend der internen Struktur des Geräts gehören. Geben Sie für ein Projekt mit benutzerdefinierten Tablet-Antennen den verfügbaren Installationsraum, die erforderlichen LTE-Bänder, Details zum HF-Anschluss und die Zielanwendung an, damit die Kompatibilität bewertet werden kann.

F3: Wie lange ist die Produktgarantie? Wie werden Qualitätsprobleme gehandhabt?

A: Für das Produkt gilt eine einjährige Garantie und ein lebenslanger Wartungsservice. Bei Qualitätsproblemen, die nicht auf menschliche Schäden zurückzuführen sind, bietet die angegebene Servicerichtlinie kostenlosen Ersatz oder Rückversand sowie technischen Support zur Behebung von Nutzungsproblemen. Bestätigen Sie die geltenden Bedingungen, wenn Sie eine Bestellung aufgeben.

F4: Wird eine flexible Antenne durch häufiges Biegen beschädigt?

A: Das Produkt verwendet ein flexibles FPC-Substrat, das für die interne Installation konzipiert ist. Vermeiden Sie scharfe Falten, wiederholtes übermäßiges Biegen oder Druck auf das Strahlerelement und das Zuleitungskabel. Die Installation sollte den mechanischen Anforderungen der Antenne entsprechen, um deren Struktur und HF-Leistung aufrechtzuerhalten.

F5: Was ist die Mindestbestellmenge? Können gemischte Chargen geliefert werden?

A: Es wird angegeben, dass für standardmäßig vorrätige Produkte keine Mindestbestellmenge gilt. Kleine gemischte Chargen und gelegentliche Einkäufe werden unterstützt. Für große Bestellungen gelten möglicherweise Staffelpreise. Bestätigen Sie vor der Bestellung den aktuellen Lagerbestand, die Anpassungsanforderungen und die Produktionsvorlaufzeiten.

F6: Welchen Anschluss verwendet die Antenne?

A: Die Standardschnittstelle ist ein IPEX/U.FL-Universalanschluss mit anpassbaren Anschlussoptionen. Der Stecker sollte mit der HF-Buchse des Tablet-Motherboards verglichen werden. Bestätigen Sie für eine IPEX 4G LTE-Antennenanforderung vor der Produktion die Steckergeneration und die Kabellänge.
