Deckenantenne

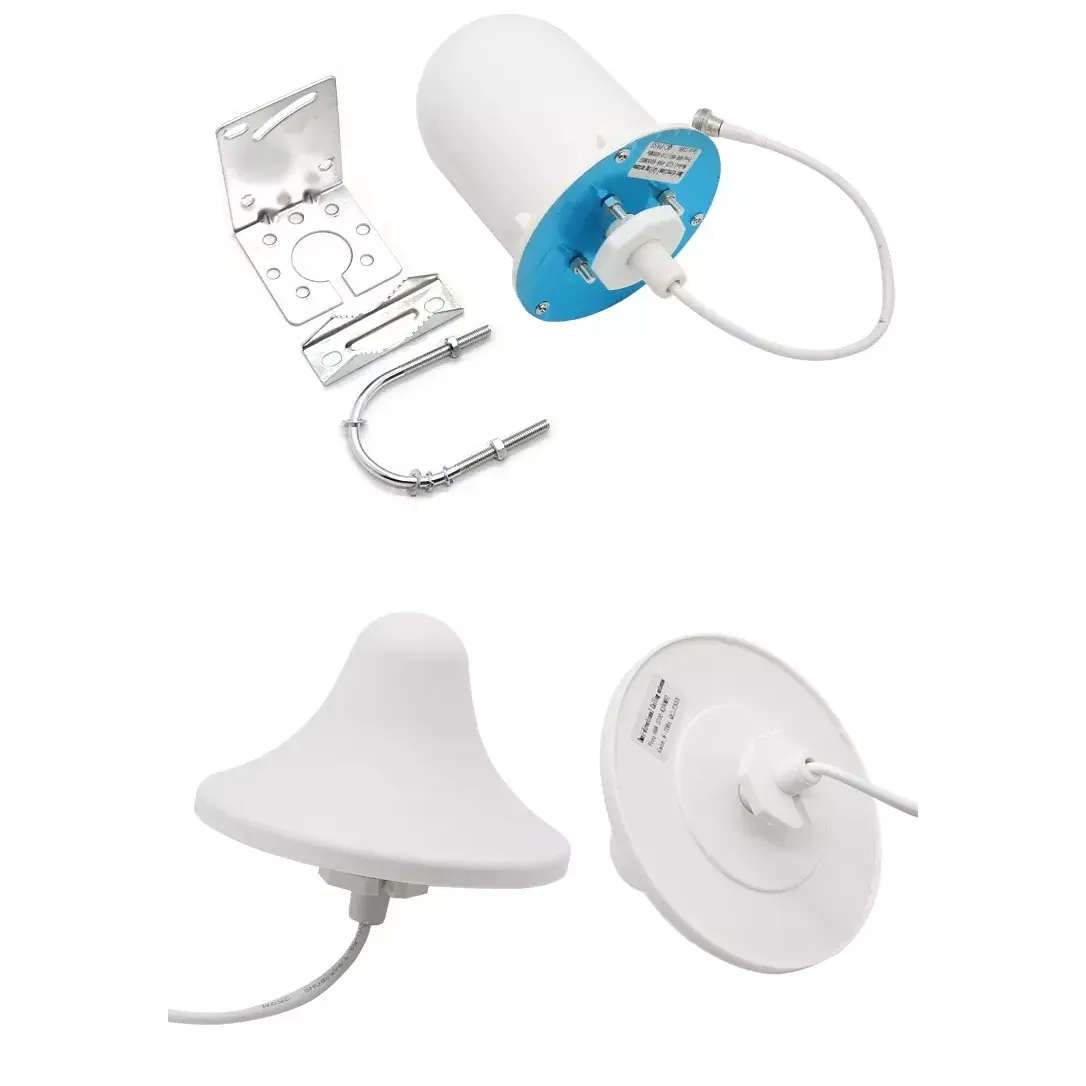

Deckenmontageantennen sind omnidirektionale Hochfrequenzantennen, die an der Decke montiert werden. Die von Qianmu Communication selbst entwickelte Deckenantenne verfügt über ein integriertes kreisförmiges Deckendesign mit Präzisionsoszillatoren aus reinem Kupfer und hochisolierten Reflektorrückplatten im Inneren und ist eine passive Breitband-Kommunikationsantenne. Das Produkt kann direkt in die Decke eingebettet werden, um eine gleichmäßige 360°-Signalabstrahlung zu erreichen, wobei sowohl die Installationsästhetik als auch die vollständige Abdeckungsfähigkeit berücksichtigt werden, und ist weitgehend kompatibel mit WLAN-, Bluetooth-, 4G-Signalverstärkungs- und Netzwerksystemen für das ganze Haus in Innenräumen. Die an der Decke montierte Qianmu-Kommunikationsantenne mit einem Oszillator aus reinem Kupfer und einem flammhemmenden ABS-Gehäuseverfahren ist perfekt kompatibel mit verschiedenen kommerziellen Indoor-Netzwerkprojekten wie Hotels, Bürogebäuden, Einkaufszentren, Fabriken usw.

Funktionsprinzip

Die an der Decke montierte Kommunikationsantenne mit tausend Maschen erreicht eine stabile Signalübertragung und -empfang durch den dualen Mechanismus der Strahlung des koaxialen Speiseoszillators und der Aggregation der Bodenreflexion. Der innere Aufbau ist in vier Schichten unterteilt: Speiseanschluss, Strahlungsoszillator, Isolationsreflektor und Schutzgehäuse. Jeder Leistungsparameter wird im schalltoten Raum gemessen, es werden keine falschen Parameter markiert:

1. Breitband-Oszillator-Resonanzprinzip: Bei Verwendung ringförmiger omnidirektionaler Kupferoszillatoren, die die Dual-WiFi-Standardfrequenzbänder von 2400–2500 MHz und 5150–5850 MHz abdecken, beträgt die gemessene stehende Welle im Frequenzband insgesamt ≤1,4, es gibt keine Resonanz-Blindzone im gesamten Frequenzband und es wird keine Situation geben, in der das 5G-Frequenzband in einigen Bereichen nicht gefunden werden kann.

2. Konzentration der unteren Reflexionswelle: An der Unterseite der Antenne ist eine reflektierende Rückplatte aus Metall angebracht, um dem Signalverlust entgegenzuwirken, der durch den Metallkiel der Decke und die Aluminiumplatte der Decke nach oben verursacht wird. Die gemessene vertikale Signaldämpfung nach unten wird um 70 % reduziert, 90 % der Funkenergie strahlt in den Innenraum und die Reichweite erhöht sich bei gleicher Leistung um 30 %.

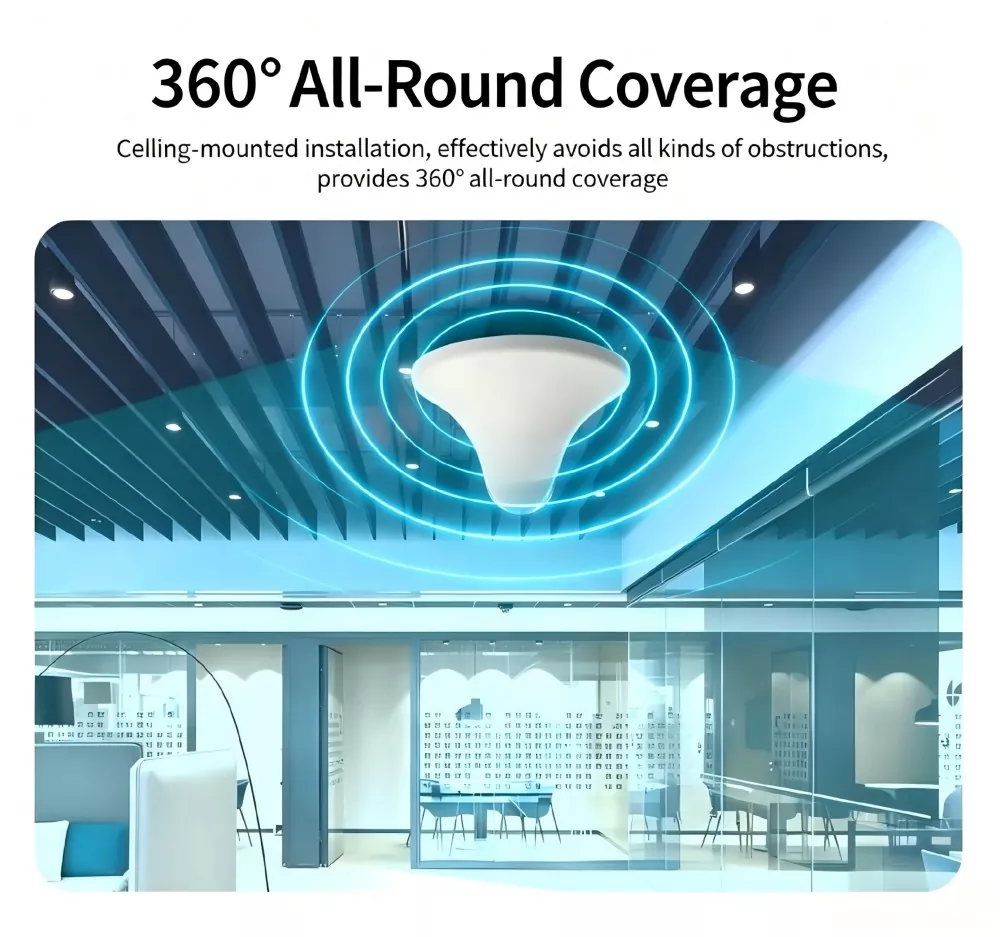

3. 360° gleichmäßiger Strahlungsmechanismus: Symmetrische Anordnung von Kreisoszillatoren, horizontale Strahlungsschwankung ≤ 1,2 dB, kein Abdeckungsungleichgewichtsproblem aufgrund eines starken Signals auf der einen Seite und keinem Netzwerk auf der anderen Seite, gemessene Signalstärkedifferenz innerhalb eines 10-Meter-Radius nicht mehr als 5 dBm.

4. Isolations-Anti-Interferenz-Strukturdesign: Im Inneren des Gehäuses ist eine zusätzliche absorbierende Baumwollschicht angebracht, um elektromagnetisches Rauschen zu isolieren, das durch Schalter und Kabel im Computerraum über der Decke erzeugt wird. In dichten AP-Netzwerkszenarien werden Gleichfrequenzstörungen um 40 % reduziert und die Netzwerkgeschwindigkeit mehrerer gleichzeitig verbundener Benutzer sinkt nicht wesentlich.

5. Materialstruktur mit hoher Temperaturstabilität: Flammhemmendes ABS-Gehäuse + Vollkupfer-Oszillator, getestet für 72 Stunden Alterung bei hohen und niedrigen Temperaturen von -30 °C bis +65 °C, Oszillator keine Oxidation, Frequenzabweichungsfehler ≤±3 MHz, Leistung nimmt in langfristiger Hochtemperaturumgebung mit geschlossener Decke nicht ab.

Kompatibel mit unterstützender Ausrüstung

Diese an der Decke montierte Antenne ist mit den meisten auf dem Markt erhältlichen drahtlosen Kommunikationsgeräten für den Innenbereich kompatibel. Technische Änderungen erfordern kein zusätzliches Adapterzubehör und können direkt zur Verwendung angeschlossen werden:

1. Kommerzielle WLAN-Geräte: Enterprise-Dualband-WLAN-AP, Hochleistungs-WLAN-Router, AC-WLAN-Controller für Hotels, an der Decke montierter WLAN-Router

2. Signalverstärkungsausrüstung: 2,4G/5G-Signalverstärker, 4G/5G-Mikrobasisstation für den Innenbereich, Handy-Signalverstärker, Bluetooth-Verstärkungs-Gateway

3. IoT-Netzwerkausrüstung: Bluetooth-Gateway, LoRa-Basisstation für die Indoor-Sammlung, industrielles 2,4-G-Sensor-Gateway, zentraler Campus-IOT-Steuerungshost

4. Schwachstrom-Technikzubehör: Hochfrequenz-Leistungsteiler, Koppler, Inneneinspeisung, Schwachstrom-Box-Netzwerkerweiterungsmodul

Vollständige Installations- und Nutzungsanleitung

(1) Wichtige Punkte für die Planung vor der Installation

1. Standortplanung: In offenen Räumen hat jede Deckenantenne einen effektiven Abdeckungsradius von 8-12 Metern. In Hotelzimmern mit vielen Trennwänden wird alle 6-8 Meter eine Antenne platziert.

2. Vermeidung von Decken: Vermeiden Sie bei der Installation Metallrohre, starke Elektrokabel und Schaltgeräte in der Decke, um elektromagnetische Störungen zu reduzieren.

3. Verkabelungsanforderungen: Verwenden Sie 50-Ω-Standard-HF-Zuleitungen, wobei jede Zuleitungslänge auf 15 Meter begrenzt sein sollte, um übermäßige Signalverluste zu vermeiden.

(2) Schritt-für-Schritt-Anleitung für die Deckenmontage

1. Bohren: Bohren Sie durch den Hochfrequenz-Einspeiser ein kreisförmiges Loch mit 30 mm Durchmesser in die Gipskarton-/Aluminiumdecke.

2. Verkabelung: Verbinden Sie ein Ende des Einspeisers mit der SMA-Schnittstelle auf der Rückseite der Deckenantenne und ziehen Sie es fest, um ein Lösen zu verhindern;

3. Befestigung: Schieben Sie den Hauptkörper der Antenne von unterhalb der Decke in das Loch, wobei der hintere Schnappverschluss oben auf dem Deckenpaneel liegt und automatisch verriegelt und fixiert wird.

4. Andocken am hinteren Ende: Verbinden Sie das andere Ende des Feeders mit dem WLAN-AP und dem RF-Anschluss des Signalverstärkers und schalten Sie das Gerät ein.

5. Tatsächliche Messung und Abnahme: Verwenden Sie einen Signaltester, um die Signalstärke des Abdeckungsbereichs zu testen. Der Bereich von -40 bis -70 DBM gilt als qualifizierte Abdeckung.

(3) Hinweise nach der Wartung

1. Alle sechs Monate auf lockere Antennenklemmen und oxidierte Zuleitungsverbindungen prüfen;

2. Entfernen und reinigen Sie in feuchten Kellern und Küchenbereichen jedes Jahr das Gehäuse zur Staubentfernung, um eine Staubansammlung zu vermeiden, die die Strahlungseffizienz beeinträchtigt.

3. Stapeln Sie keine Metallbleche oder Drähte über der Antenne, da dies die Funkreichweite erheblich verringert.

FAQ Häufig gestellte Fragen

F1: Mit welchen Geräten ist diese Deckenantenne kompatibel?

A1: Die an der Decke montierte Qianmu-Kommunikationsantenne ist mit den meisten 50-Ω-HF-Schnittstellengeräten wie Dualband-WLAN-APs, Hochleistungs-WLAN-Signalverstärkern, 4G-Mikrobasisstationen für den Innenbereich usw. kompatibel. Sie kann direkt für kommerzielle Projekte zur drahtlosen Abdeckung in Hotels und Bürogebäuden angepasst werden.

F2: Benötigen Sie professionelle Werkzeuge für die Installation der Deckenantenne? Kann eine einzelne Person die Arbeit erledigen?

A2: Es sind keine komplexen Werkzeuge erforderlich. Zum Bohren von Löchern ist nur eine kleine elektrische Bohrmaschine erforderlich, und die Schnappstruktur ist fixiert. Eine Person kann die Installation einer Deckenantenne in 5 Minuten abschließen. Dem Produkt liegt eine Installationsanleitung bei, sodass selbst Bauarbeiter ohne Vorkenntnisse die Bedienungsschritte verstehen können.

F3: Können die Antennenschnittstelle, das Shell-LOGO und die Verpackung individuell angepasst werden?

A3: Vollständig anpassbar. Als Quellfabrik können wir bei Bedarf alle Arten von HF-Schnittstellen von SMA/N/BNC ersetzen, den Siebdruck des Logos der Kundenmarke auf dem Gehäuse unterstützen, kundenspezifische neutrale Exportverpackungen und Farbkartonverpackungen erstellen und die Mindestbestellmenge für OEM/ODM-Sonderbestellungen aushandeln.

F4: Wie können wir die tatsächliche Reichweite der Deckenantenne bestätigen? Können wir die Messdaten zur Verfügung stellen?

A4: Ja. Zu jeder Lieferung von Deckenantennen gehört ein Testbericht zur Hochfrequenz-Echokammer sowie ein Testvideo zur Abdeckung vor Ort und Daten zur Signalstärke für verschiedene inländische Hotels und Bürogebäude. Alle Parameter sind real und überprüfbar, und Kunden können Proben zur Selbstprüfung und zum Vergleich zurücksenden.
