Externe GPS-Antenne

Die externe GPS-Antenne ist eine eigenständige Hochfrequenzkomponente, die speziell für den Empfang schwacher HF-Signale von globalen Navigationssatellitensystemen (GNSS), einschließlich GPS, Beidou, GLONASS, Galileo und anderen Satellitensystemen, entwickelt wurde. Im Gegensatz zu Einbauantennen erfolgt die Trennung vom Hauptgerät über ein Koaxialkabel. Dieses Design überwindet die physischen Abschirmungsbeschränkungen von Gerätegehäusen und ermöglicht die Installation der Antenne in offenen Außenbereichen oder auf Fahrzeugdächern für ein optimales Sichtfeld (Field of View, FOV) von Satelliten.

Wie funktioniert es?

 Die von GPS-Satelliten gesendeten HF-Signale sind extrem schwach, wenn sie den Boden erreichen (normalerweise im Bereich von -125 dBm bis -160 dBm). Eine hochwertige externe GPS-Antenne gewährleistet eine effiziente Signalerfassung durch den folgenden Mechanismus:

1. Anpassung der rechtszirkularen Polarisation (RHCP).

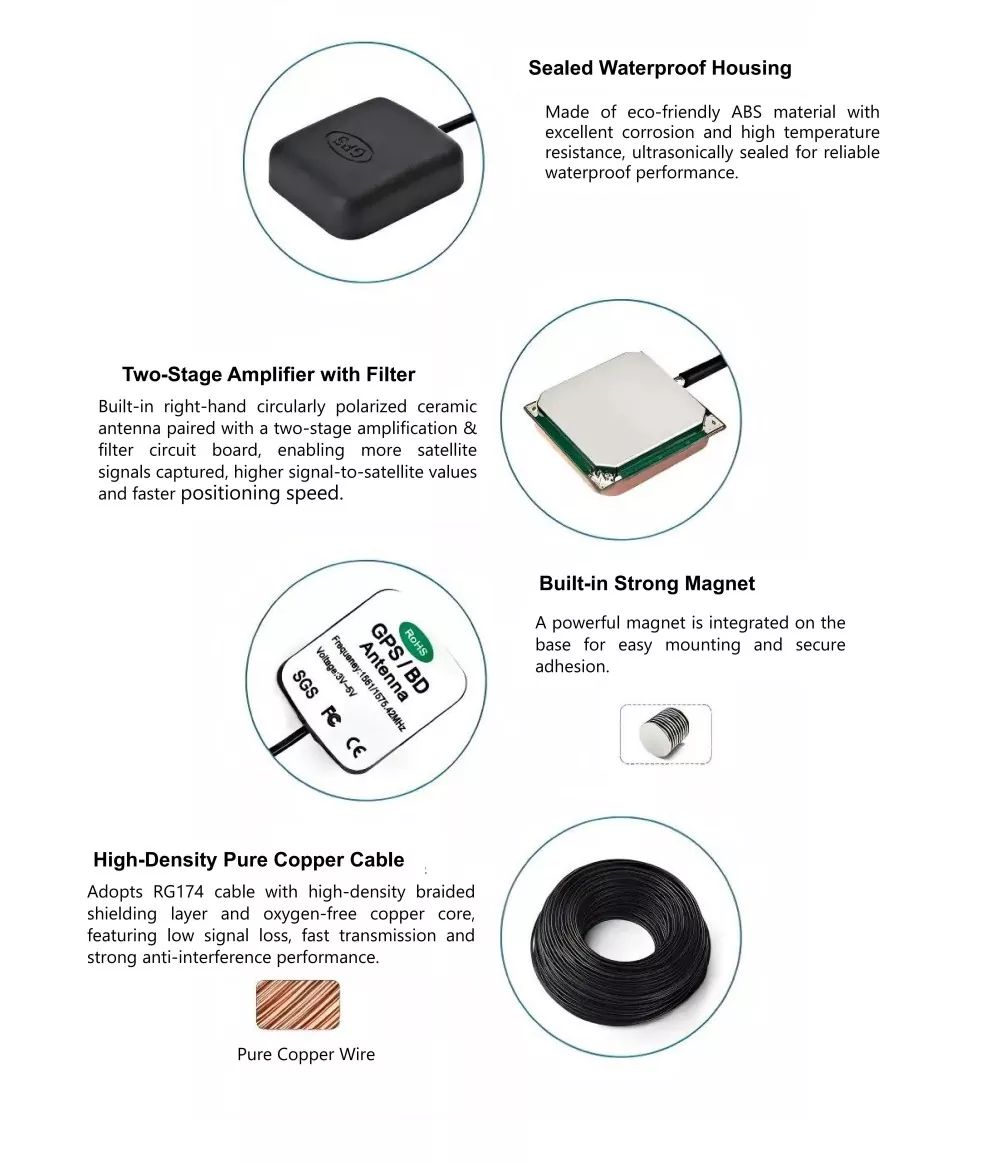

Die Antenne verfügt über ein spezielles Mikrostreifen-Patch-Design, das perfekt zu den rechtszirkularen Polarisationseigenschaften von Satellitensignalen passt und so Signaldämpfungen verhindert, die durch Änderungen in der Ausrichtung des Geräts verursacht werden.

2. LNA-Low-Noise-Verstärker

Eingebauter Hochleistungs-LNA (rauscharmer Verstärker), der schwache Signale verstärkt und gleichzeitig eine extrem niedrige Rauschzahl (typischerweise <2 dB) beibehält und Einfügungsverluste kompensiert, die bei der Feeder-Übertragung entstehen.

3. Anti-Mehrwege-Interferenz-Design

Durch die Optimierung der Masseebene und der Drosselspulenstruktur werden von Gebäuden oder dem Boden reflektierte Störsignale in geringer Höhe wirksam unterdrückt.

Kernverkaufsargumente

Als ein Unternehmen, das tief im HF-Bereich verwurzelt ist und ein bekannter Antennenhersteller in China ist, hat unser Produkt in tatsächlichen Tests erhebliche Vorteile gezeigt:

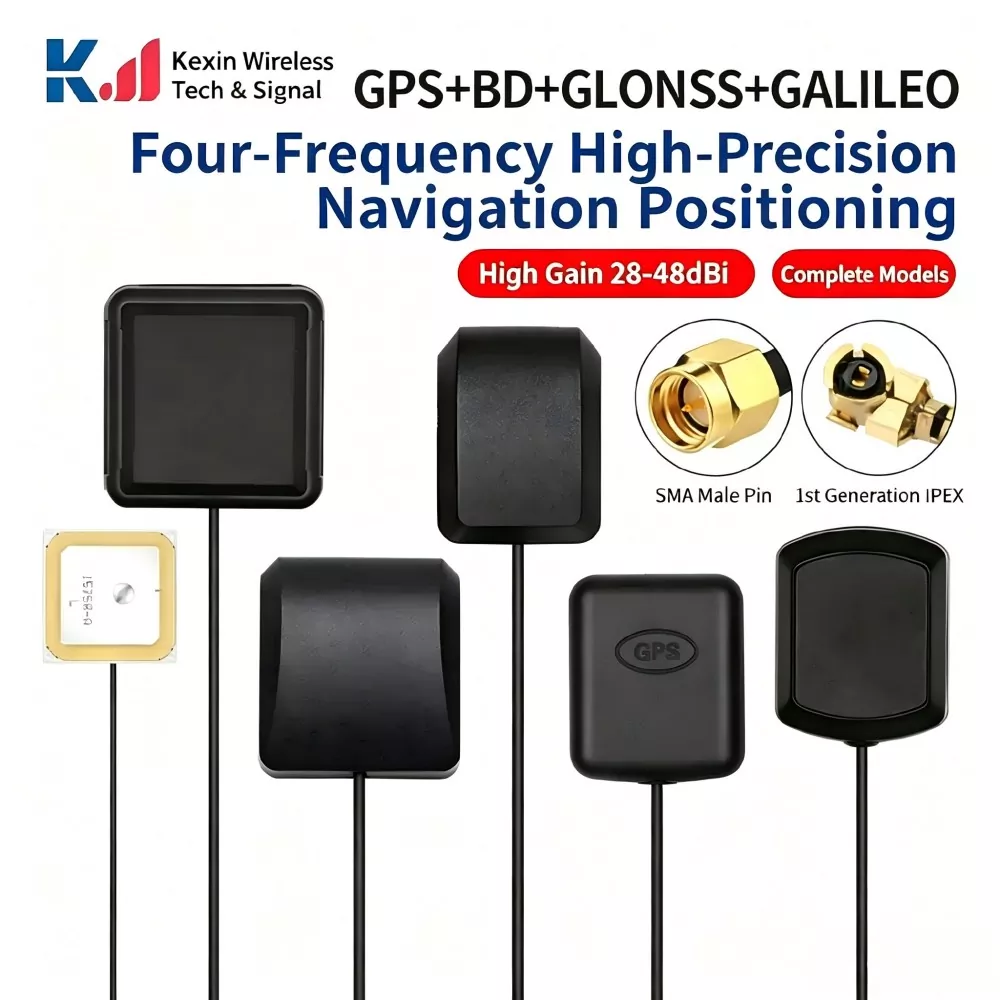

• Multisystemkompatibilität über das gesamte Frequenzband

Unterstützt die Vollfrequenzbänder L1/L2/L5/L6 und L-Band und lässt sich nahtlos in Systeme wie GPS, BeiDou und Galileo integrieren, um hochpräzise RTK-Positionierungsanforderungen zu erfüllen.

• Hervorragende Anti-Interferenz-Fähigkeit

Gemessene Daten zeigen, dass selbst in komplexen Stadtschluchten oder in der Nähe von Hochspannungsmasten die Out-of-Band-Unterdrückungsfähigkeit hervorragend bleibt und das Risiko eines Systemsperrverlusts wirksam verringert.

• Schutzstandard auf Industrieniveau

Es verfügt über eine Ultraschallkapselung und ein doppelt wasserdichtes Design, wodurch die Schutzart IP67 erreicht wird und die Leistung auch in extremen Umgebungen von -40 °C bis +85 °C stabil bleibt.

• Flexible maßgeschneiderte Dienstleistungen

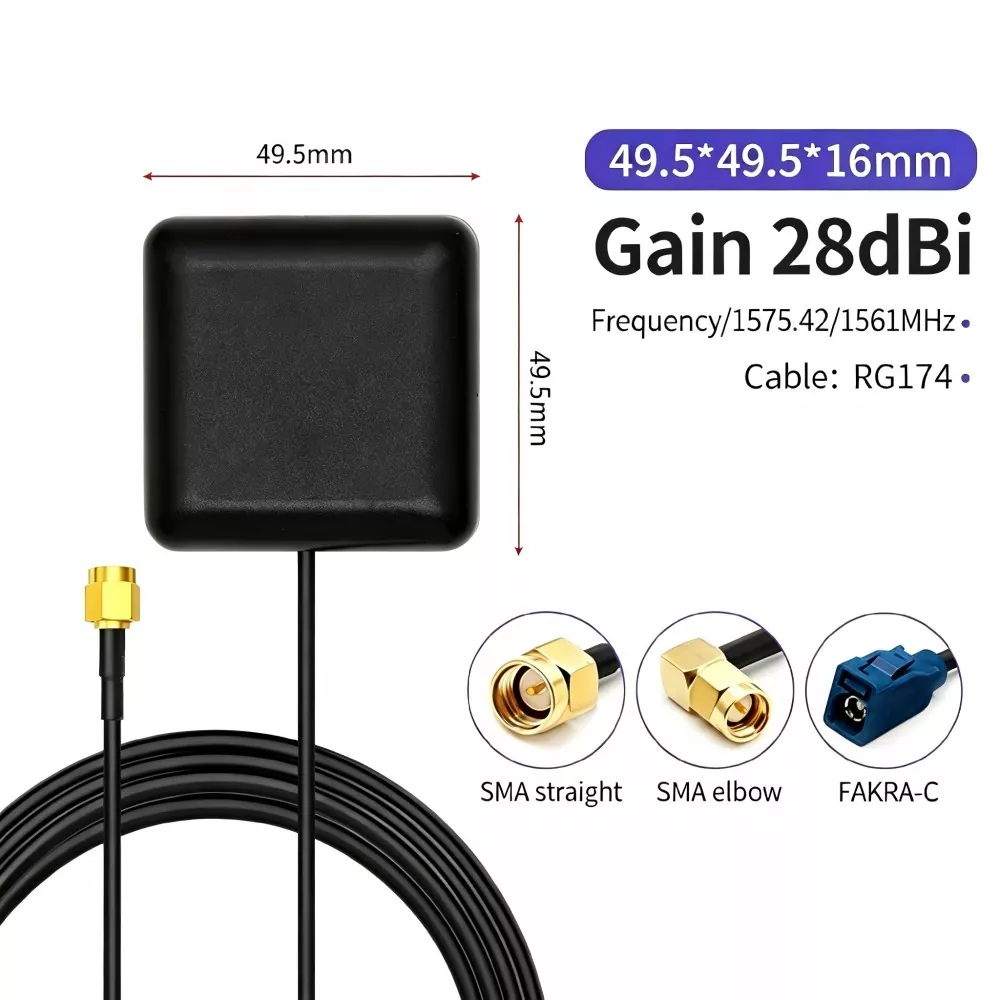

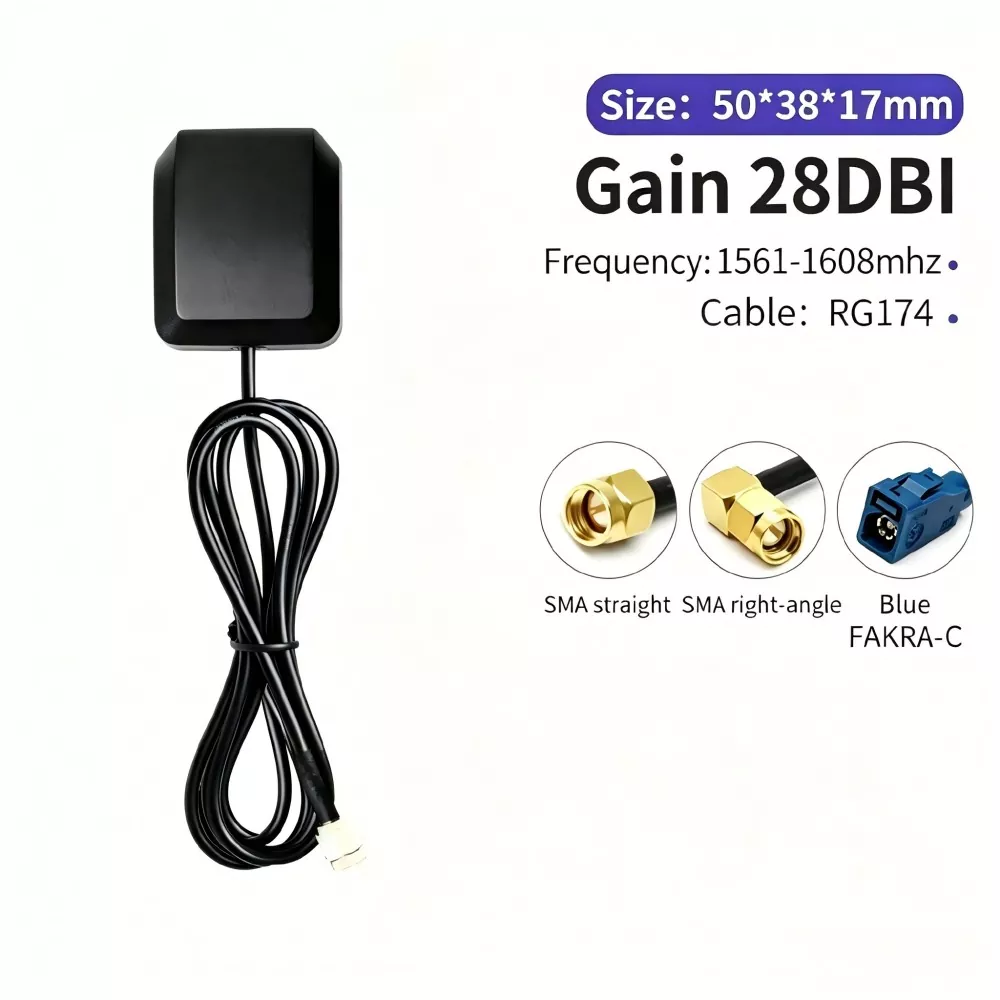

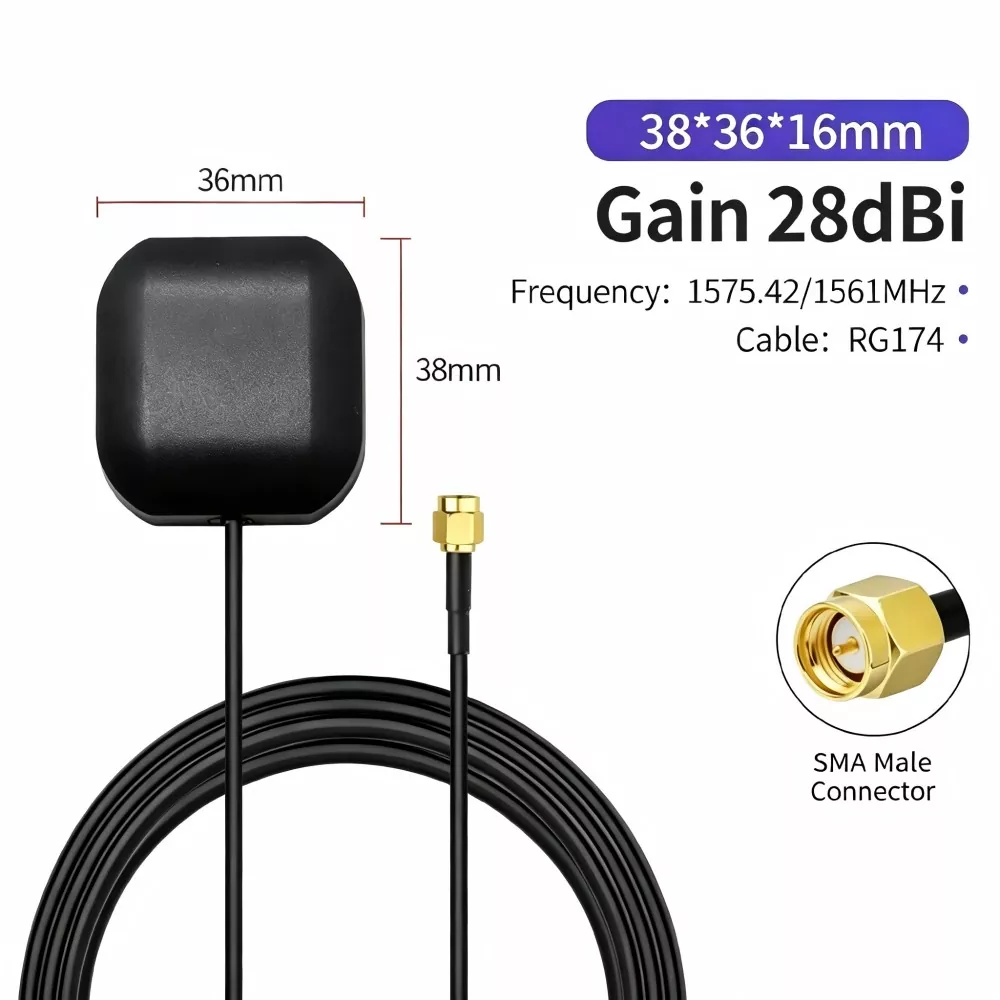

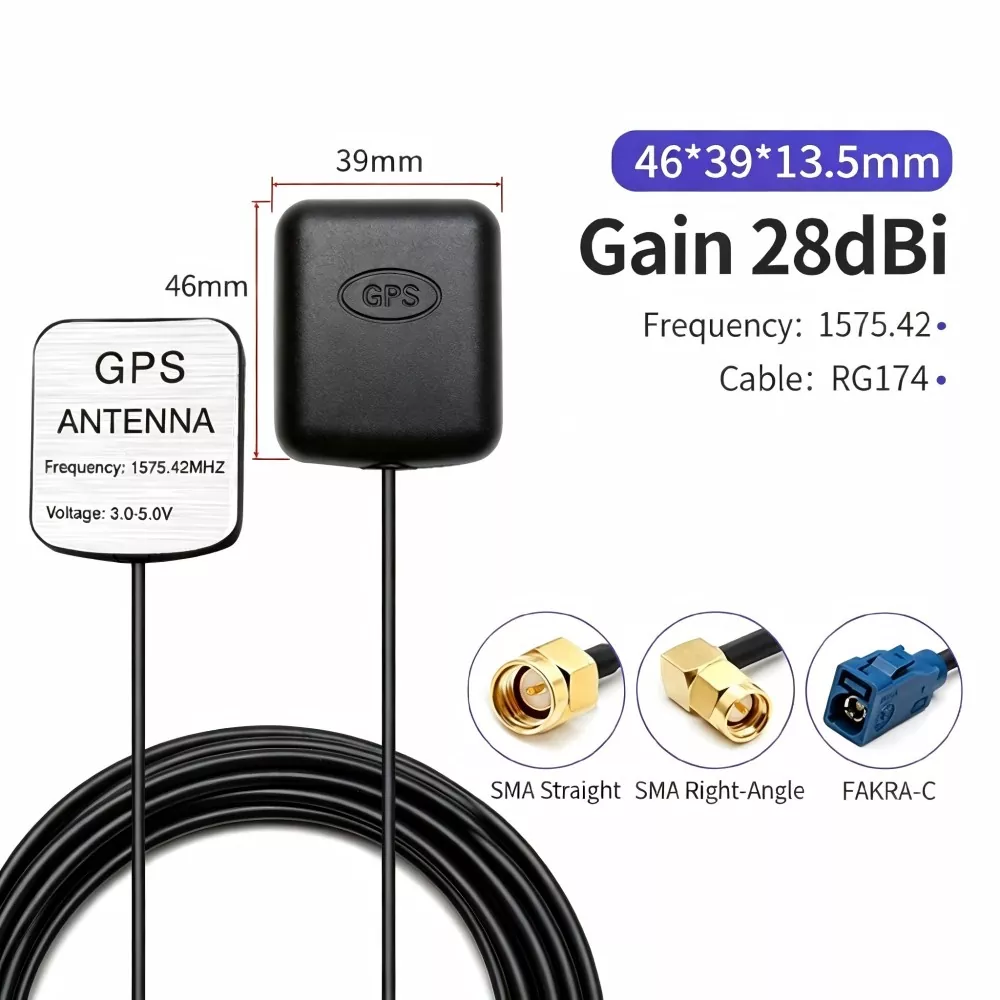

Unterstützt die Anpassung verschiedener Schnittstellen wie SMA und TNC; Sowohl die Kabellänge als auch die Magnet-/Schraubbefestigungsmethoden können je nach Bedarf angepasst werden.

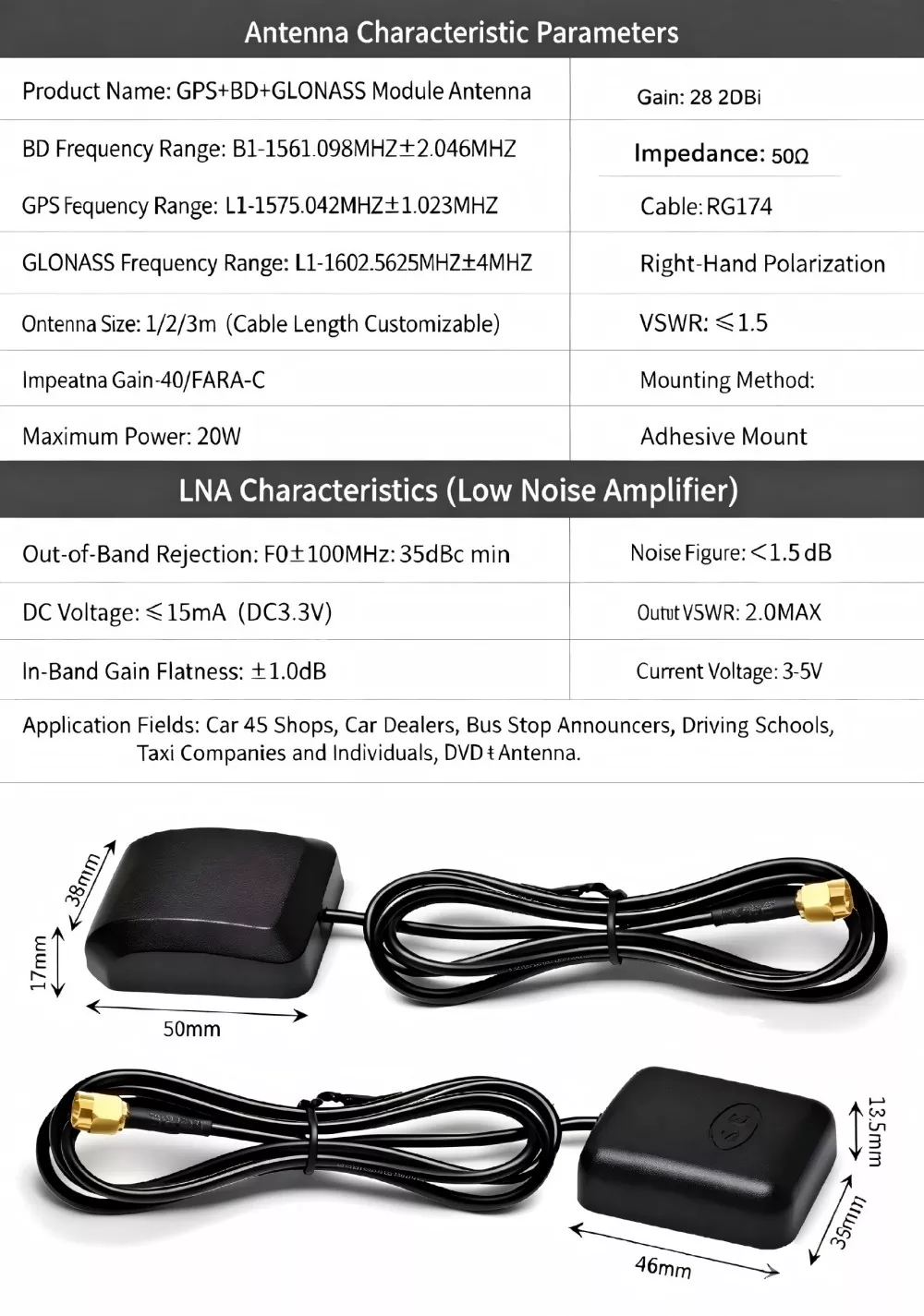

Technische Spezifikationen

Welche Geräte sind kompatibel?

Unsere GPS-Außenantenne wird häufig in den folgenden Bereichen eingesetzt:

1. Intelligente vernetzte Fahrzeuge und ADAS

Es wird auf dem Fahrzeugdach installiert und durchdringt die Explosionsschutzfolie des Fahrzeugs, um eine zentimetergenaue Positionierung für autonome Fahr- und Flottenmanagementsysteme zu ermöglichen.

2. Präzisionslandwirtschaft und Drohnen

Es wird oben auf landwirtschaftlichen Drohnen oder landwirtschaftlichen Maschinen montiert und verfügt über eine hohe elektromagnetische Störfestigkeit, wodurch eine präzise automatische Fahrt und ein präzises Versprühen von Pestiziden gewährleistet werden.

3. Geodätische Vermessung und Zeitsynchronisierung der Basisstation

Als Kernkomponente von Basisstationen oder RTK-Empfängern gewährleistet der stabile Phasenzentrumsfehler (±2 mm) eine Messgenauigkeit im Millimeterbereich.

4. See- und Schiffsnavigation

Das korrosionsbeständige Design gegen Salzsprühnebel gewährleistet kontinuierliche, zuverlässige Kurs- und Positionsdaten auch in rauen Meeresumgebungen.

5. IoT-Asset-Tracking

Mit langen Kabeln ausgestattet, lässt es sich leicht an der Außenseite von Containern oder großen Maschinen verstecken und ermöglicht so eine weltweite Logistiküberwachung.

Ausführlicher Vergleich mit Konkurrenzprodukten

Illustrierte Installations- und Nutzungsanleitung

1. Auswahl des Standorts: Bitte stellen Sie sicher, dass die Antenne auf einer ebenen Fläche mit freier Sicht und frei von Metallinterferenzen (z. B. dem Dach eines Autos oder der Oberseite von Geräten) installiert wird.

2. Abdichtungsbehandlung: Die Außenanschlusspunkte müssen mit einem selbstschmelzenden wasserdichten Klebeband abgedichtet werden, das im „321“-Wickelverfahren aufgetragen wird, um zu verhindern, dass Regenwasser entlang des Kabels in das Gerät fließt.

3. Erdung und Blitzschutz: Bevor das Zuleitungskabel in den Geräteraum oder das Gerät gelangt, wird empfohlen, einen Zuleitungs-Blitzableiter zu installieren und sicherzustellen, dass der Ableiter in der Nähe ordnungsgemäß geerdet ist.

4. Verkabelungsspezifikationen: Beim Verlegen von Kabeln sollten „Tropfschlaufen (U-förmige Biegungen)“ installiert werden, um zu verhindern, dass Regenwasser zurückfließt.

Wie wählt man die richtige externe GPS-Antenne aus?

Auf der Suche nach einem zuverlässigen Lieferanten empfiehlt es sich zu diesem Zeitpunkt, sich auf die Bewertung der folgenden drei Punkte zu konzentrieren:

1. Frequenzbandanforderungen klären: Für die grundlegende Navigation wählen Sie einfach die L1-Einzelfrequenzantenne aus. Wenn eine hochpräzise RTK- oder Anti-Interferenz-Leistung erforderlich ist, wählen Sie unbedingt eine L1/L2/L5-Mehrfrequenzantenne.

2. Bewerten Sie die Installationsumgebung: Für den Einsatz im Fahrzeug oder im Freien ist die Wasserdichtigkeitsklasse IP67 plus eine magnetische Basis die erste Wahl; Für feste Basisstationen wird eine Schraubinstallation in Kombination mit einer Drosselspule zur Mehrwegeminderung empfohlen.

3. Überprüfen Sie den Kabelverlust: Wenn die Kabellänge 5 Meter überschreitet, muss der Lieferant verlustarme Kabel bereitstellen; andernfalls wird der Gewinn des LNA durch Kabelverluste ausgeglichen.

Warum uns wählen?

Shenzhen Qianmu Communication Technology Co., Ltd. ist nicht nur ein Hersteller externer GPS-Antennen, sondern auch Ihr vertrauenswürdiger Partner für HF-Technologie. Wir verfügen über unsere eigenen unabhängig entwickelten schalltoten Mikrowellenkammern und ein Team erfahrener Ingenieure, die es uns ermöglichen, maßgeschneiderte Dienstleistungen aus einer Hand anzubieten, die Prototyping, Tests und Massenproduktion umfassen. Durch die Nutzung des gut etablierten Ökosystems der Elektronikindustrie in Shenzhen liefern wir wettbewerbsfähige Lieferzeiten und kostengünstige Lösungen bei gleichzeitiger Aufrechterhaltung einer hervorragenden Produktqualität.

FAQ

F1: Ist es mit dem BeiDou-System kompatibel?

A: Absolut. Unsere Antenne verfügt über ein Multi-Feed-Design und unterstützt nativ gängige globale GNSS-Systeme, einschließlich GPS, BeiDou, GLONASS und Galileo.

F2: Wie hoch ist Ihre Mindestbestellmenge (MOQ) als Hersteller?

A: Wir unterstützen flexible Beschaffungsoptionen. Für Standardmodelle akzeptieren wir Probebestellungen in Kleinserien. Für kundenspezifische Modelle wenden Sie sich bitte an unser Vertriebsteam, um das aktuelle Angebot und spezifische MOQ-Informationen zu erhalten.

F3: Wie wählen Sie zwischen einer aktiven externen GPS-Antenne und einem passiven Modell?

A: Für Automobilanwendungen, industrielle Steuerungssysteme, Vermessungs- und Kartierungsprojekte sowie Außenanwendungen ist eine aktive externe GPS-Antenne erforderlich. Passive Modelle eignen sich nur für sehr kurze Innenentfernungen innerhalb von 1 Meter und können bei längeren Kabeln zu erheblichen Signalverlusten führen. Alle Flaggschiffmodelle der Qianmu Factory verfügen über ein aktives Design.

F4: Kann die Antenne ein verlängertes Kabel verwenden? Was ist die maximal unterstützte Länge?

A: Die maximal empfohlene Länge für Standard-RG174-Kabel beträgt 10 Meter. Wenn die Kabellänge 10 Meter überschreitet, wenden Sie sich bitte an den Lieferanten, um das Kabel durch ein verlustarmes LMR-HF-Kabel zu ersetzen. Das Werk kann auch extralange Antennen mit Kabeln bis zu 20 Metern anpassen.
