Body-Cam-GPS-Antenne

Was ist eine Body-Cam-GPS-Antenne?

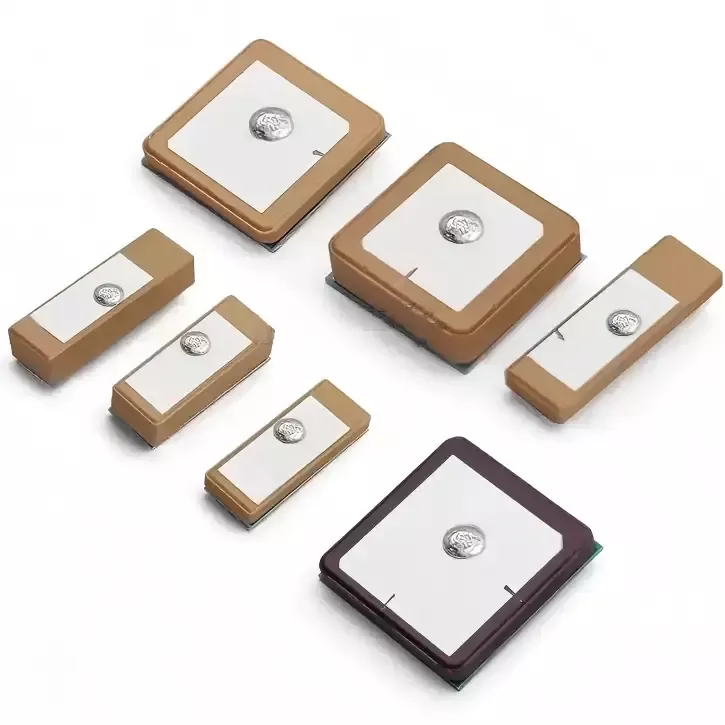

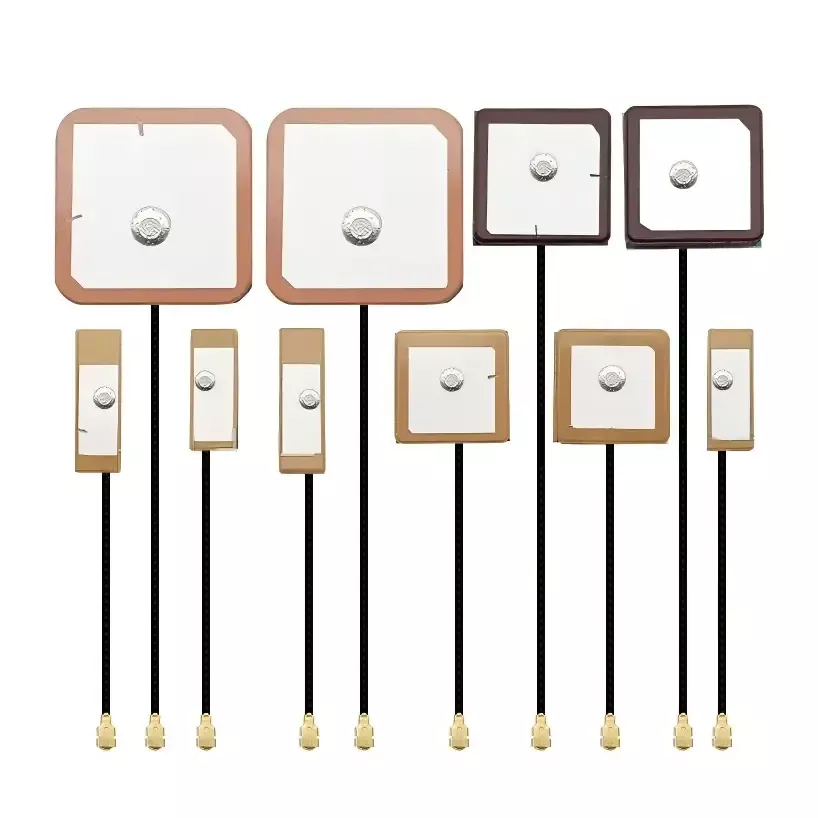

Die Body Cam GPS-Antenne ist eine GNSS-Keramik-Patchantenne in Industriequalität, die speziell für Einzelsoldaten-Terminals zur Beweiserhebung bei Strafverfolgungsbehörden entwickelt wurde. Es ist mit mehreren Satellitensystemen kompatibel, darunter GPS, BeiDou, GLONASS und Galileo, und verfügt über eine Struktur mit rechtszirkularer Polarisation (RHCP) zur Anpassung an die Polarisationseigenschaften globaler Satellitennavigationssignale.

Mit einem robusten Keramikantennendesign bietet es eine hervorragende Richtwirkung und eine starke Anpassungsfähigkeit an die Umgebung. Selbst unter schwierigen Bedingungen wie am Körper getragenen Hindernissen, Metallabschirmungen von Geräten, städtischen Gebäudeblockaden oder mobilen Einsätzen mit hoher Geschwindigkeit liefert es stabile Positionsdaten. Dies gewährleistet genaue und nachvollziehbare Geolocation-Wasserzeichen für audiovisuelle Strafverfolgungsaufzeichnungen und ermöglicht so den Aufbau einer vollständigen und konformen Beweiskette.

Funktionsprinzip

Die Body Cam GPS-Antenne basiert auf den HF-Empfangsprinzipien professioneller Satellitennavigation. Der gesamte Arbeitsablauf wurde sowohl durch Labortests in schalltoten Kammern als auch durch reale Feldtests im Freien verifiziert, um eine klare Betriebslogik und stabile Leistung sicherzustellen. Es besteht im Wesentlichen aus drei Kernkomponenten:

1. Satellitensignalerfassung: Das Produkt verfügt über einen hochdielektrischen dielektrischen Keramikchip, der L1-Band-Satellitennavigationssignale in der Luft effizient erfasst. Mit einem speziellen rechtszirkularen Polarisationsdesign wird die Signaldämpfung, die durch Gerätedrehung oder Behinderung durch den menschlichen Körper verursacht wird, wirksam gemindert und so häufige Probleme wie schlechter Signalempfang und fehlgeschlagene Satellitenerfassung in städtischen Gebieten mit dichter Bebauung oder bergigen und abgelegenen Regionen, in denen Mehrwegereflexionen vorherrschen, gelöst.

2. Signalfilterung und Anti-Interferenz: Die Antenne verfügt über eine integrierte Präzisions-Impedanzanpassungsschaltung, die automatisch Rauschstörungen herausfiltert, die durch das 4G/5G-Modul, das Wi-Fi-Modul und die Batteriestromversorgung in der Körperkamera erzeugt werden. Es isoliert reine GNSS-Satellitensignale und eliminiert so Positionierungsanomalien, Sprungpunkte und Flugbahnunterbrechungen, die durch internes HF-Übersprechen verursacht werden.

3. Datenanalyse und -ausgabe: Das gefilterte und optimierte stabile Satellitensignal wird an den Positionierungschip des Geräts auf der Hauptplatine übertragen, der in Echtzeit genaue Breiten- und Längengrad-, Geschwindigkeits-, Zeit- und Höhendaten analysiert. Diese Informationen werden gleichzeitig als Geolocation-Wasserzeichen für aufgezeichnete Video- und Audiodateien während Strafverfolgungseinsätzen synchronisiert und ermöglichen so eine vollständige Verfolgung, Rückverfolgbarkeit und Wiedergabe der Durchsetzungsverläufe.

Installations- und Nutzungshandbuch

1. Auswahl des Installationsorts

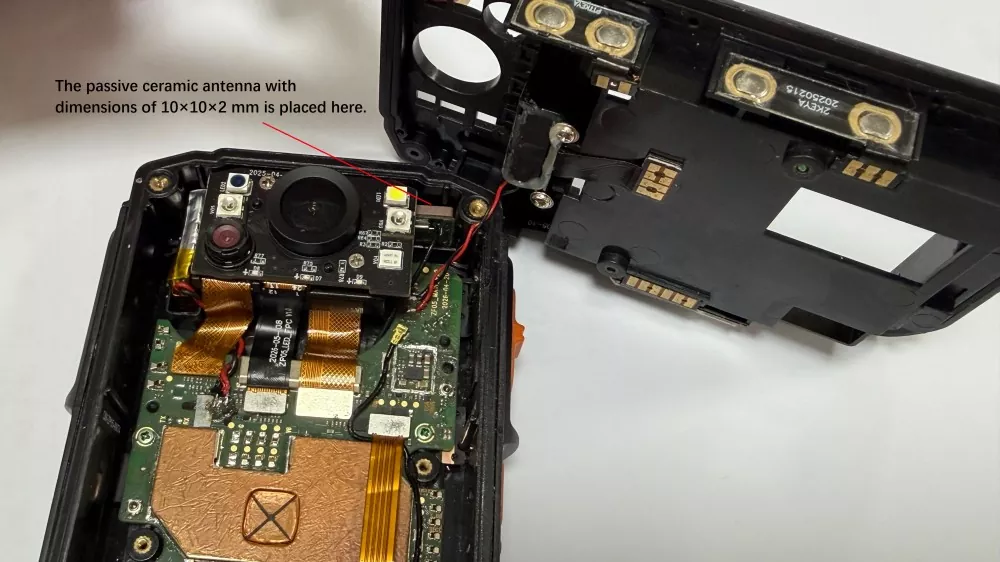

Der Strahlungskernbereich der Keramikantenne darf nicht direkt durch Metallgehäuse, Batteriezellen oder Metallhalterungen abgedeckt oder behindert werden. Es wird empfohlen, das Gerät in einem nichtmetallischen Bereich über dem Inneren der Körperkamera zu installieren und dabei einen Sicherheitsabstand von mindestens 15 mm zu 4G/5G- und WLAN-Antennen einzuhalten, um Gleichkanalstörungen zu vermeiden und einen ungehinderten Satellitensignalempfang zu gewährleisten.

2. Schweiß- und Befestigungsspezifikationen

Stellen Sie bei stiftförmigen Keramikantennen sicher, dass die Lötstellen voll sind und keine Kaltlötstellen, fehlenden Lötstellen oder abgelösten Lötstellen vorhanden sind. Befolgen Sie bei oberflächenmontierten SMT-Produkten strikt die Montageprozessstandards des Werks, um eine flache und sichere Ausrichtung auf der Leiterplattenoberfläche zu erreichen. Vermeiden Sie beim Zusammenbau übermäßige Krafteinwirkung auf den Keramikchip, um interne Mikrorisse zu vermeiden und mögliche versteckte Signalausfälle später auszuschließen.

3. Anti-Interferenz-Schutzbetrieb

Verwenden Sie nach der Installation der Antenne Isolierband, um die Antenne vom Leistungsmodul und dem Hochleistungsbereich der Hauptplatine zu isolieren, um elektrische Störungen zu reduzieren. Verlegen Sie die Antennenkabel so, dass sie nicht über weite Strecken parallel zu Stromleitungen verlaufen, um Signalschwankungen und eine instabile Positionierung an der Quelle zu vermeiden.

4. Vollständige Maschinen-Debugging- und Verifizierungsstandards

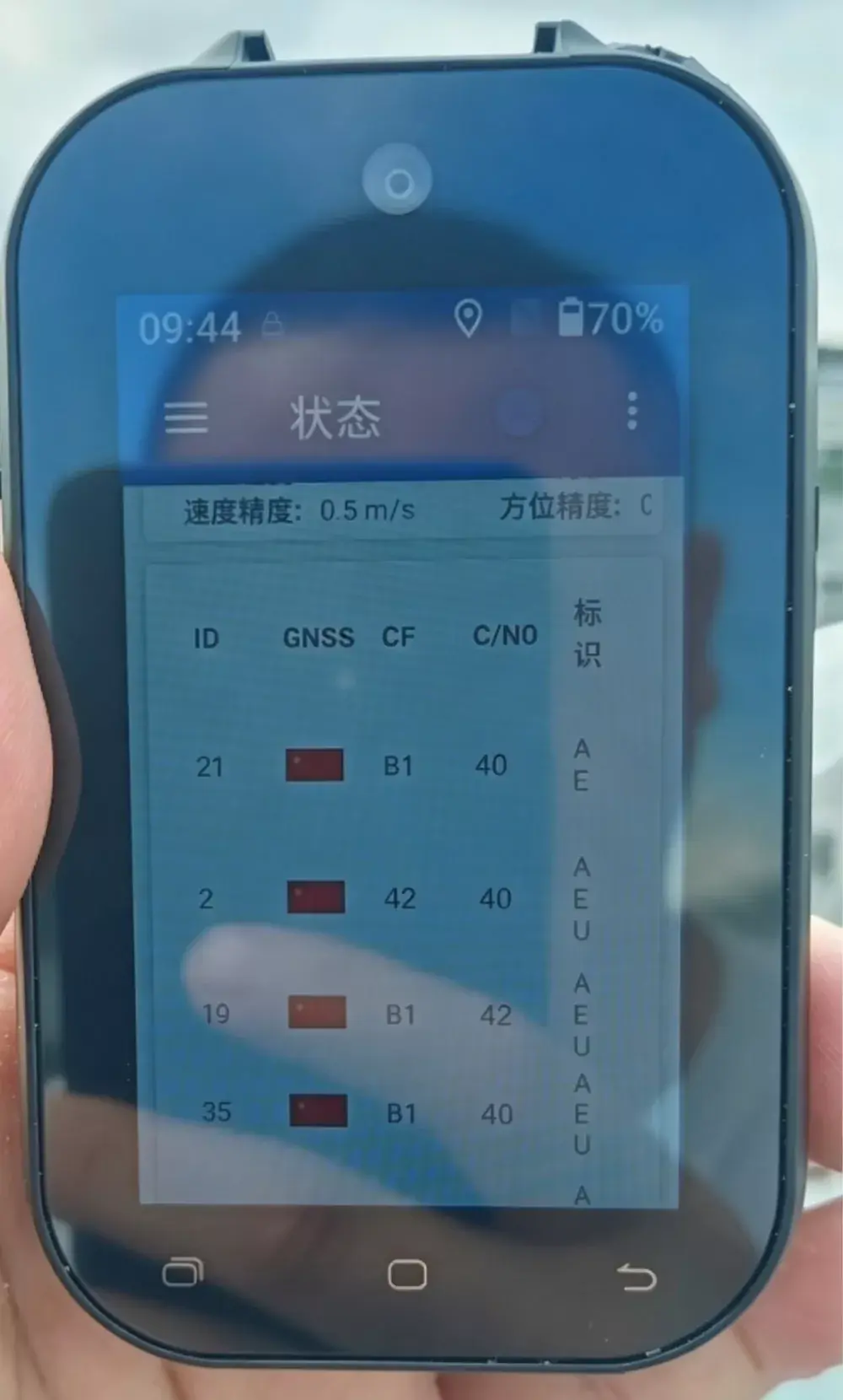

Nachdem die Gerätemontage abgeschlossen ist, müssen Tests zur Sternenerfassung unter realen Bedingungen im Freien durchgeführt werden. Das Testen einzelner Platinen in Innenräumen allein reicht nicht aus. Zu den wichtigsten zu überprüfenden Parametern gehören die Anzahl der bei Kalt- und Heißstarts erfassten Satelliten, die Positionierungsgenauigkeit und die Kontinuität der Flugbahn, um sicherzustellen, dass die Antennenleistung nach der Endmontage den Spezifikationen entspricht und Probleme mit der Chargenqualität vermieden werden.

So wählen Sie eine qualifizierte GPS-Antenne aus

Vielen Mitarbeitern im Beschaffungs- und Ausrüstungsentwicklungsbereich mangelt es an HF-Kenntnissen, was häufig dazu führt, dass sie zivile Antennen zu niedrigen Preisen kaufen. Dies führt zu mangelhafter Produktleistung, fehlgeschlagener Projektabnahme und umfangreichen After-Sales-Ausfällen. Basierend auf jahrelanger Branchenerfahrung haben wir vier Kernkriterien für die Auswahl von Antennen für industrielle Überwachungsgeräte zusammengefasst:

1. Priorisieren Sie Spezialmaterialien in Industriequalität: Vermeiden Sie strikt die Verwendung üblicher ziviler Keramikrohstoffe und wählen Sie Keramiksubstrate in Industriequalität mit großer Temperaturtoleranz und Anti-Interferenz-Eigenschaften, die für komplexe Betriebsbedingungen geeignet sind und eine langfristig stabile Leistung in extremen Außenumgebungen gewährleisten.

2. Konzentrieren Sie sich auf tatsächliche Testdaten und lehnen Sie theoretische Parameter ab: Die meisten Hersteller auf dem Markt bieten nur theoretische Spezifikationen ohne Unterstützung für Tests in der Praxis. Seriöse Originalhersteller können Dunkelkammer-Testberichte, Videos zu Feldtests im Freien und Daten zu Alterungstests bei hohen und niedrigen Temperaturen anbieten – Parameter, die authentisch und überprüfbar sind.

3. Wählen Sie spezialisierte, optimierte Produkte für Polizeiausrüstung: Standardnavigationsantennen sind nicht für die Koexistenz mehrerer Antennen, Metallabschirmungen oder die Behinderung des menschlichen Körpers in Polizeigeräten optimiert, sodass sie für den Einsatz von Geräten mit nur einem Soldaten ungeeignet sind. Es ist wichtig, maßgeschneiderte Antennen zu wählen, die speziell auf Polizeiterminals zugeschnitten sind, um das Kernproblem der internen HF-Interferenzen zu lösen.

4. Priorisieren Sie die direkte Zusammenarbeit mit den Quellfabriken: Wählen Sie chinesische Hersteller mit integrierten Fähigkeiten in Forschung und Entwicklung, Mustermodifikation, Massenproduktion und Kundendienst. Dies ermöglicht eine schnelle Anpassung, eine stabile Versorgung, einen schnellen After-Sales-Support und vermeidet Probleme wie Preisaufschläge durch Zwischenhändler und Kommunikationslücken bei der technischen Koordination.

FAQ

F1: Kann diese Keramikantenne mit am Körper getragenen Kameras aller Marken kompatibel sein?

Kompatibel mit der überwiegenden Mehrheit der kommerziell erhältlichen 4G/5G-Körperkameras für Strafverfolgungsbehörden, explosionsgeschützten Beweiserhebungsterminals und Bodycams für Außeninspektionen, unterstützt aber auch benutzerdefinierte, nicht standardmäßige Konfigurationen, die genau auf die Gerätestruktur, Schnittstellen und Abmessungen zugeschnitten sind.

F2: Inwiefern übertrifft eine Keramikantenne konkret eine FPC-Antenne?

Zu den wichtigsten Verbesserungen gehören eine schnellere Satellitenerfassung, geringere Positionierungsfehler, eine unterbrechungsfreie Verfolgung sowie eine deutlich verbesserte Anti-Interferenz-, Anti-Vibrations- und Temperaturbeständigkeit – von extremer Kälte bis hin zu großer Hitze. Diese Upgrades beheben Positionierungsfehler unter komplexen Außenbedingungen vollständig und reduzieren die Kundendienstgebühren der Geräte erheblich.

F3: Unterstützen Sie kundenspezifische Anpassungen, Bemusterungen und kleine Testbestellungen?

Unterstützung! Als direkter Hersteller bieten wir Prototypenbau, Kleinserien-Testaufträge und groß angelegte Massenproduktionsdienstleistungen an, die vollständig an die Kundenzeichnungen und Leistungsanforderungen angepasst werden können.

F4: Kann das Produkt für den Export nach Übersee verwendet werden? Sind alle erforderlichen Zertifizierungen vollständig?

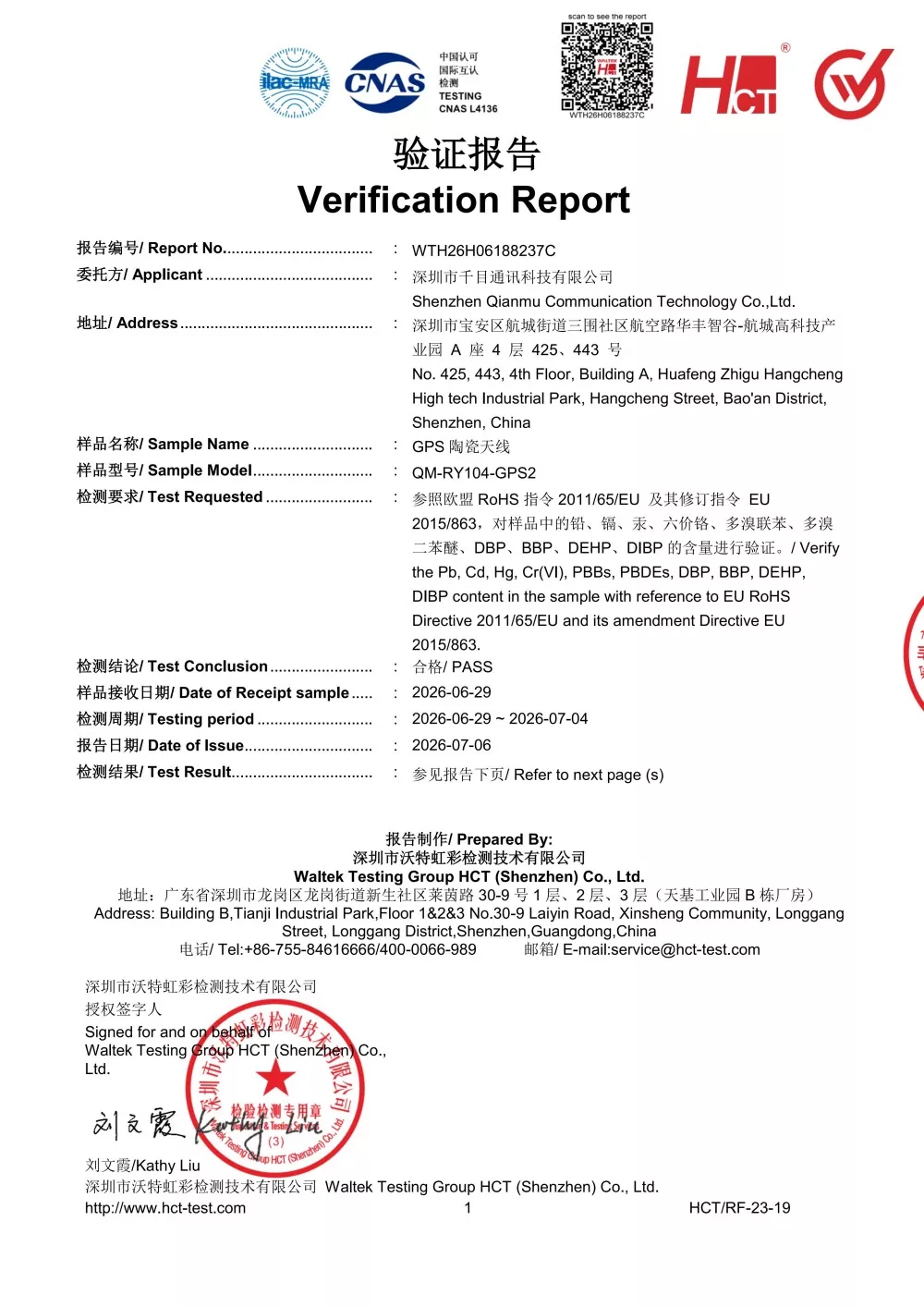

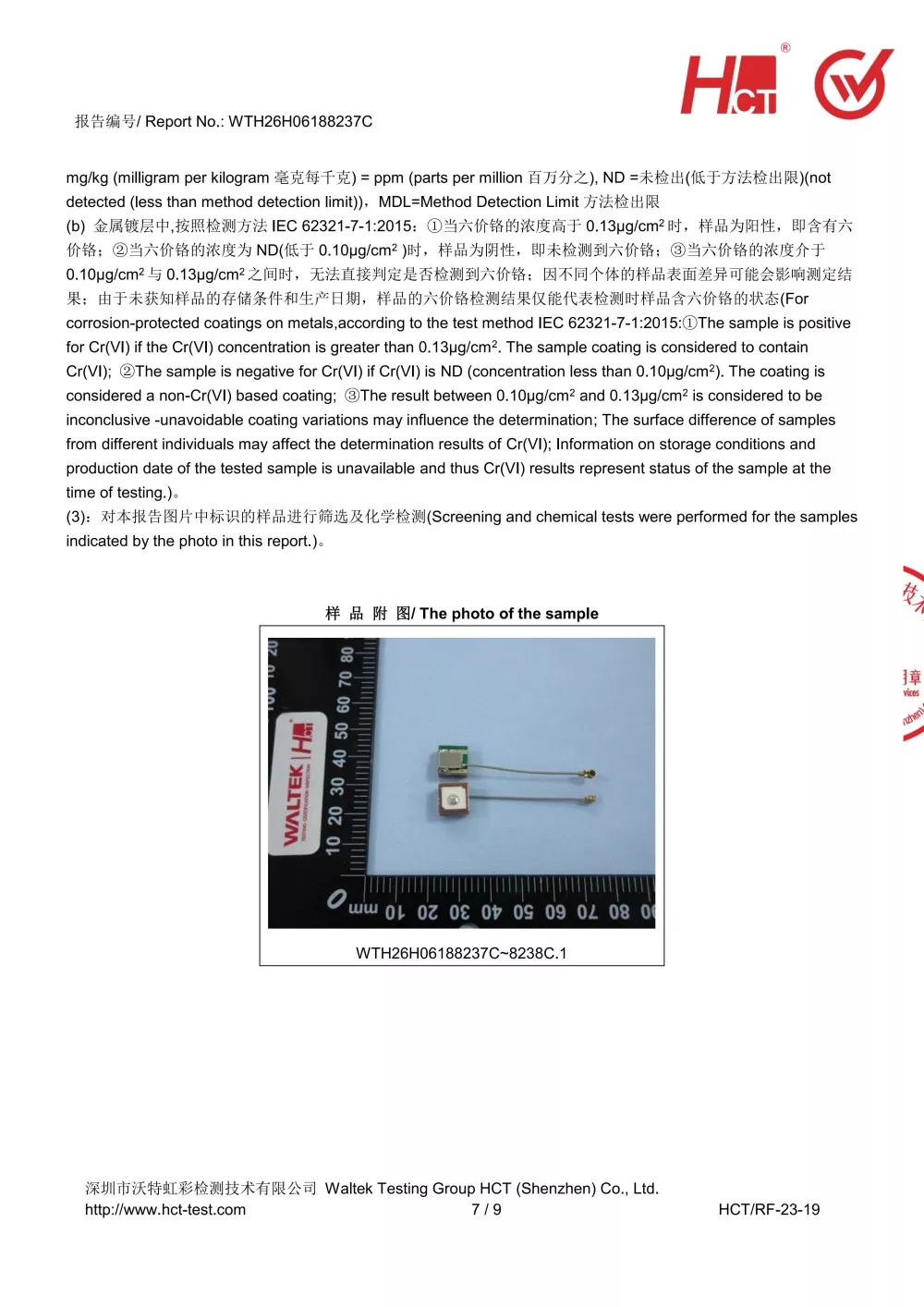

Alle Produkte verfügen über vollständige Exportzertifizierungen einschließlich CE, FCC und RoHS, erfüllen globale Standards und ermöglichen einen sorgenfreien Export nach Europa, Amerika, Südostasien, in den Nahen Osten und in alle anderen Regionen.

F5: Ist die Produktleistung unter extrem hohen und niedrigen Temperaturbedingungen stabil?

Das Produkt verfügt über ein breites Temperaturdesign in Industriequalität, das strengen Alterungstests bei hohen und niedrigen Temperaturen unterzogen wurde, mit minimalem Leistungsabfall in Umgebungen von -40 °C bis +75 °C, wodurch es rund um die Uhr uneingeschränkt für den Einsatz im Freien, im Bergbau, bei extremer Kälte und hohen Temperaturen geeignet ist.
