Am Körper getragene Kamera 4G/5G-Antenne

Shenzhen Qianmu Communication Technology Co., Ltd. ist eine inländische F&E- und Produktionsstätte für am Körper getragene Kamera-4G/5G-Antennen.

Wir haben eine hauseigene integrierte FPC-Breitband-Sub6G-Antenne entwickelt, die mit 4G LTE und den gängigen nationalen und internationalen 5G-Sub6G-Frequenzbändern kompatibel ist. Die Antenne wurde einer speziellen Leistungsoptimierung unterzogen, um den Herausforderungen des kompakten Geräteraums, der Metallabschirmung, der Batterieinterferenz, des Signalverlusts durch menschliche Körperabnutzung und der rauen Feldeinsatzbedingungen gerecht zu werden.

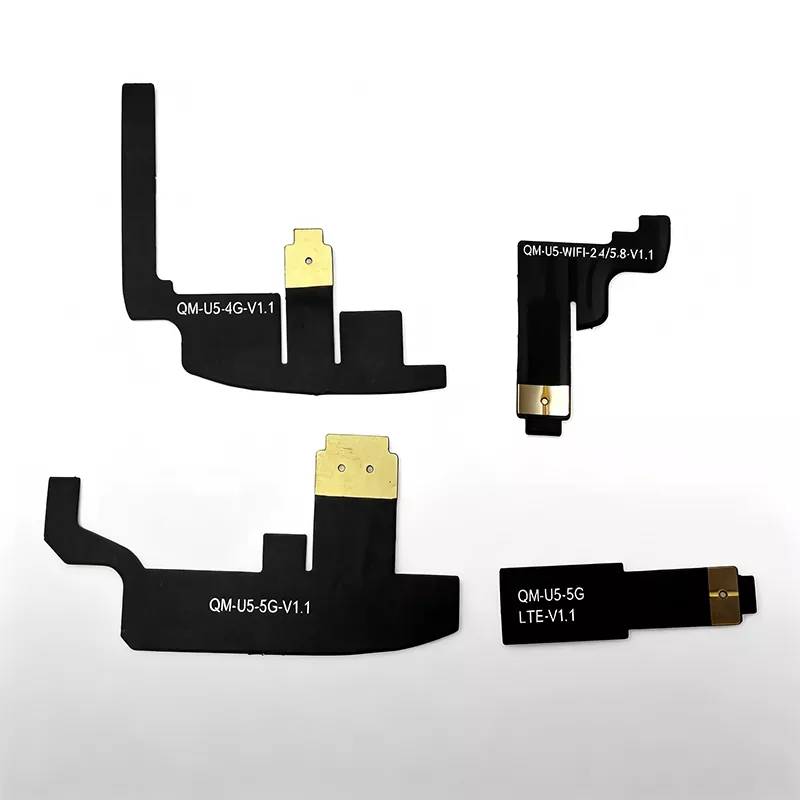

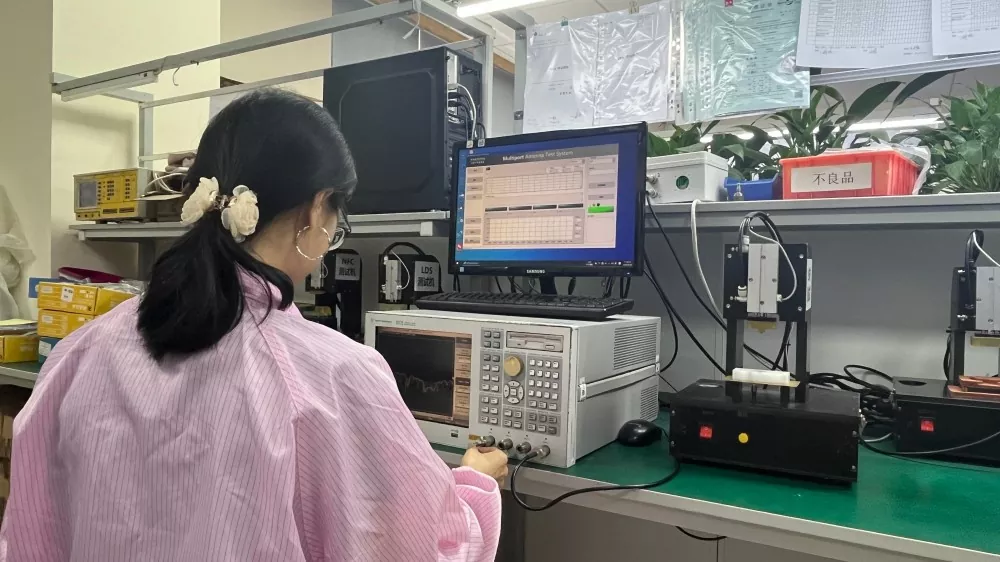

Die Antenne verwendet ein zuverlässiges flexibles PI-Substrat und wird mit Industriekleber montiert, wodurch sie für kompakte Gerätestrukturen geeignet ist. Alle Produkte werden vollständigen OTA-Simulationstests in schalltoten Kammern unterzogen, um reale Betriebsumgebungen nachzubilden. VNA- und OTA-Testaufzeichnungen werden nach Produktionscharge archiviert und Inspektionsberichte können auf Anfrage bereitgestellt werden.

Professionelle technische Definition

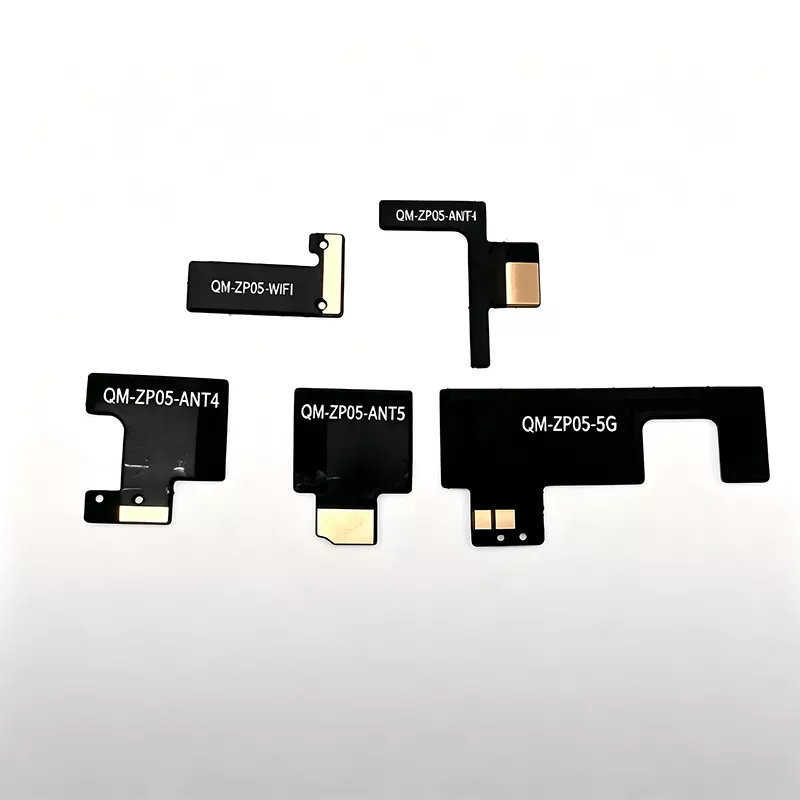

Unsere am Körper getragene Kamera 4G/5G-Antenne ist eine flexible integrierte Breitband-PIFA-FPC-Sub6G-Antenne. Es unterstützt die LTE-Bänder B1/B3/B5/B8/B20/B38/B40 und die Mainstream-5G-Sub6G-Bänder N41/N78/N79. Die Antenne verwendet ein vibrationsbeständiges, salznebelbeständiges, hoch biegsames PI-Foliensubstrat, kombiniert mit doppelseitigem Hochtemperaturklebstoff in Industriequalität und einer U.FL/IPEX-HF-Zuleitung, was sie ideal für den internen Einbau in am Körper getragene Kameras macht.

Im Gegensatz zu herkömmlichen IoT-FPC-Antennen umfasst die Entwurfsphase die 3D-Simulation des gesamten Systems, einschließlich Metallgehäuse, Lithiumbatterie, Kamerahalterung, Motherboard-Schutzabdeckung und Phantommodell des menschlichen Körpers, in die Simulationsumgebung.

Im Werk vorab auf eine Impedanz von 50 Ω abgestimmt und gleichzeitig einem Fall-, Temperaturwechsel-, Salznebel- und Feuchtigkeitszuverlässigkeitstest unterzogen. Dies reduziert den Arbeitsaufwand für die Systemintegration des Kunden und verkürzt den Entwicklungszyklus für Polizeihardwareprojekte.

Vollständiges Funktionsprinzip der Antenne

Die gesamte Antenne besteht aus einem FPC-Strahlungsleiter, einer industriellen selbstklebenden Trägerschicht, einem U.FL-Koaxial-Feeder und einem Mainboard-HF-Anpassungsnetzwerk, das eine bidirektionale Umwandlung hochfrequenter elektromagnetischer Wellen ermöglicht, um die Übertragung und den Empfang von 4G/5G-Mobilfunksignalen zu erreichen.

Während der Übertragung wandelt das Kommunikationsmodul des Rekorders Videostreams, SOS-Alarme und Standortdaten in hochfrequente elektrische Signale um, die über ein Koaxialkabel an die FPC-Resonanzstruktur übertragen werden. Diese Signale werden dann für die externe Strahlung in elektromagnetische 4G/5G-Wellen umgewandelt und senden Beweisinformationen an die Basisstation.

Während des Empfangs erfasst die Antenne elektromagnetische Wellen von der Basisstation und wandelt sie in elektrische Signale um, die dann an das Modul zurückgesendet werden, um den Planungsbefehl und den Fernparameterempfang abzuschließen.

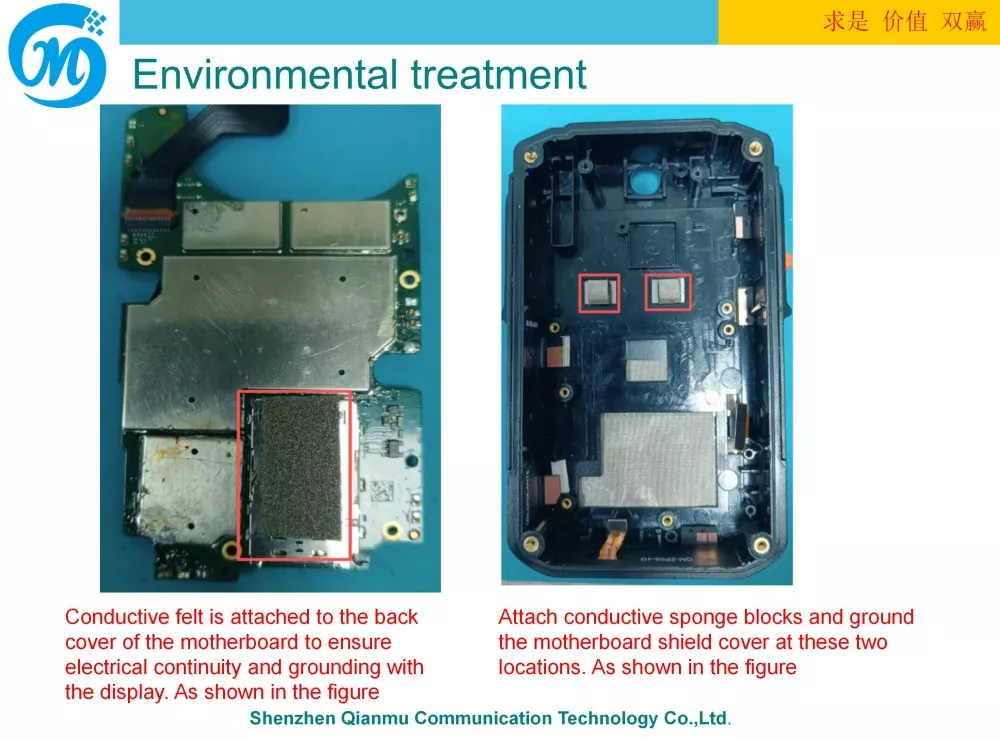

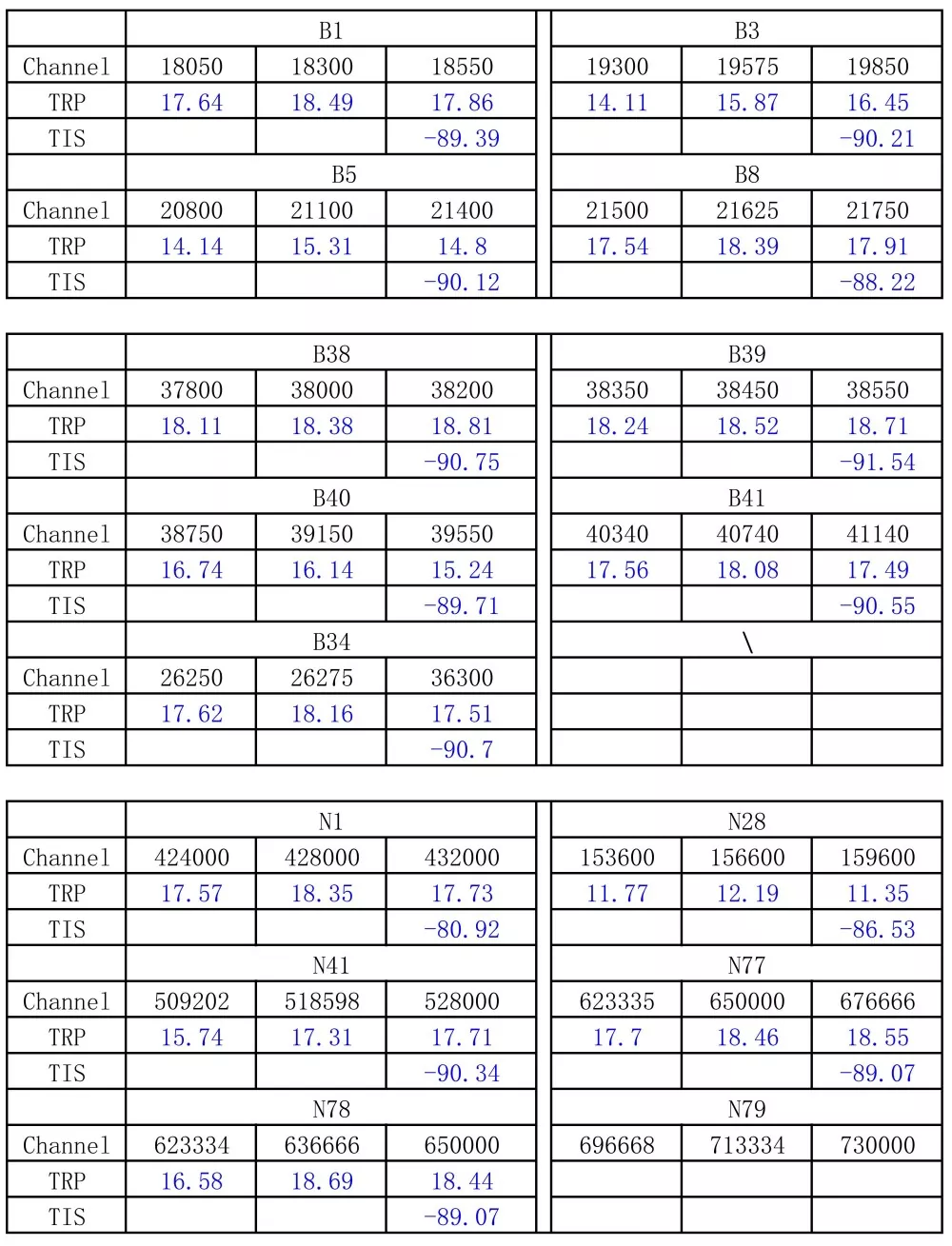

Um den durch das Tragen auf dem menschlichen Rücken verursachten HF-Verlust zu kompensieren, wird die Leistung durch Simulation in einer schalltoten Kammer unter Verwendung eines menschlichen Körperphantommodells verbessert, was zu einer Verbesserung der TIS-Empfangsempfindlichkeit um 22,8 dB im Vergleich zu herkömmlichen FPC-Antennen führt. Unter simulierten Tragebedingungen beträgt der Wirkungsgrad einer Standardantenne für LTE B8 nur 40,46 %, während die Antenne von Qianmu ≥52 % für LTE-Niederfrequenz und ≥47 % für 5G N78 erreicht. Jede Charge wird mit VNA beprobt und erneut getestet, wobei Testkurven und Produktionsaufzeichnungen zur Überprüfung durch den Kunden archiviert werden.

Kompatible Geräte und Zubehör

Kompatibel mit Endgeräten

1. Hochauflösende 4G/5G-Körperkamera für die öffentliche Sicherheit und Verkehrspolizei für Strafverfolgungsbehörden

2. Körperkamera für Stadtverwaltung, Straßenverwaltung und audiovisuelle Beweissammlung der Feuerwehr

3. Explosionsgeschützter, eigensicherer Strafverfolgungsrekorder für die Chemie- und Bergbauindustrie

4. Energieinspektions-Einzelsoldaten-Aufzeichnungsterminal

5. 4G/5G-Einzelsoldaten-Strafverfolgungsgerät für den Export nach Übersee

Kompatibles Kommunikationsmodul

- 4G LTE Cat.1 / Cat.4 Kommunikationsmodul 5G-Sub-6-GHz-Inlands-/Import-Kommunikationsmodul Integriertes 4G+5G+WiFi-Multimode-Kommunikationsmodul

Werkseitig bereitgestellte Materialien für die Produktion

U. FL/IPEX-Koaxialkabel in verschiedenen Längen, Verstärkungsstahlplatten und hochtemperaturbeständiger, salzbeständiger Industrie-Kleberücken. Anpassbare Kabellänge und Steckerspezifikationen basierend auf dem Motherboard-Design, um die Sekundärverarbeitung für Kunden zu minimieren.

Technische Spezifikationen

Leitfaden zur Antennenbeschaffung und -auswahl

1. Konzentrieren Sie sich auf reale Messdaten kompletter am Körper getragener Geräte, anstatt sich ausschließlich auf Freiraumparameter zu verlassen. Typische Herstellerdatenblätter enthalten Messungen an unbestückten Platinen; Die Leistung nimmt erheblich ab, sobald sie in Gerätegehäuse eingebaut und abgenutzt sind. Fordern Sie beim Kauf immer vollständige VNA/OTA-Testberichte für das System an und verlassen Sie sich nicht nur auf theoretische Spezifikationen.

2. Priorisieren Sie die Auswahl einer Quellfabrik mit Erfahrung in der Massenproduktion von Polizeiausrüstung für einzelne Soldaten. Die Herausforderungen von Einzelsoldatengeräten liegen im Umgang mit Störungen durch Metallgehäuse und Batterien, menschlicher Körperabnutzung und rauen Umgebungen. Fabriken mit vorheriger Projekterfahrung können frühzeitig Struktur- und Leiterplattenempfehlungen geben und so den Bedarf an Formmodifikationen und Nacharbeiten reduzieren.

3. Unterscheiden Sie zwischen nationalen und internationalen Frequenzbändern und definieren Sie klar Standards für Zuverlässigkeitstests. Bestätigen Sie für inländische Projekte LTE B1/B3/B5/B8/B20 und 5G N41/N78/N79; Bestätigen Sie bei Exportprojekten die entsprechenden Übersee-Frequenzbänder. Erfordern die Durchführung von Tropfen-, Salzsprüh- und Hoch-/Tieftemperatur-Probenahmetests. Antennen für Endverbraucher können die Anforderungen für Polizeieinsätze nicht erfüllen.

4. Schätzen Sie technische HF-Dienstleistungen und vermeiden Sie bloße Preisvergleiche. Bei der Projektentwicklung kommt es häufig zu Störungen, Frequenzabweichungen und einer verminderten Trageleistung. Den Vermittlern mangelt es an technischen RF-Fähigkeiten; Priorisieren Sie Hersteller, die Layoutempfehlungen geben und bei der Fehlerbehebung bei kompletten Systemausfällen helfen können.

Warum sollten Sie sich für Shenzhen Qianmu Communications entscheiden?

1. Direkte Lieferung vom Quellwerk ohne Zwischenhändleraufschläge. Die hausinterne Produktionslinie übernimmt das FPC-Schneiden, die Verstärkung, die Kleberückseite und die vollständige elektrische Inspektion. Wettbewerbsfähige Preise für Großbestellungen, langfristige Rahmenversorgung unterstützt, geeignet für Ausschreibungsprojekte der Polizei.

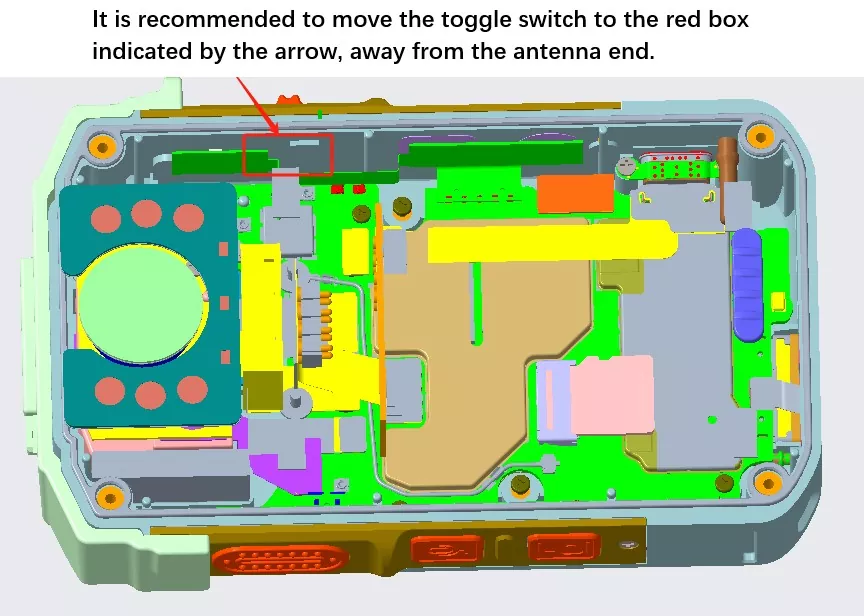

2. Wir sind auf die Ausrüstung einzelner Soldaten spezialisiert, engagieren uns intensiv in der Forschung und Entwicklung im Frühstadium und verfügen über umfassende Erfahrung in der Massenproduktion und dem Einsatz verschiedener am Körper getragener Kameras und Terminals für einzelne Soldaten. Für neue Projekte können wir 3D-Entwürfe erhalten, Lösungen für Antennenlayout und Abstandsbeschränkungen bereitstellen, Konstruktionsfehler vermeiden und die Kosten für Formänderungen senken.

3. Die flexible OEM/ODM-Anpassung unterstützt unregelmäßiges FPC-Schneiden, Feeder-Länge, Steckerspezifikationen und Frequenzband-Feinabstimmung. Standard-Musterlieferung innerhalb von 35 Werktagen.

4. Vollständige Außenhandelsunterstützungsfunktionen [Bildplatzhalter: Sammlung von Zertifizierungsdokumenten (CE, FCC, RoHS, ISO)] Das Unternehmen verfügt über unabhängige Import- und Exportrechte und verfügt über umfassende Qualifikationen. Wir können technische Spezifikationen und Testberichte in englischer Sprache bereitstellen, die Handelsbedingungen von FOB Shenzhen unterstützen und mit ausländischen Anbietern und Käufern von Sicherheitslösungen in Kontakt treten.

5. Umfassender technischer After-Sales-Support: Im Falle von 4G/5G-Signalanomalien im gesamten Gerät helfen HF-Ingenieure bei der Identifizierung der Grundursache (Antenne, Struktur oder Modul), ohne das Problem voreilig auf Antennenprobleme zurückzuführen. Während der Mustertests, der Pilotproduktion und der Massenproduktionsphasen wird eine kontinuierliche technische Zusammenarbeit gewährleistet.

FAQ

F1: Kann die 4G/5G-Antenne der Body Worn Camera mit dem Wi-Fi-Modul geteilt werden?

A: Diese Antenne ist für 4G LTE/5G Sub6G-Mobilfunkbänder konzipiert. Wenn Wi-Fi-Funktionalität erforderlich ist, wird empfohlen, eine separate Wi-Fi-Antenne zu konfigurieren, da die gemeinsame Nutzung derselben Antenne zu Störungen führen und die Leistung der Mobilfunkkommunikation beeinträchtigen kann.

F2: Die am Körper getragene Kamera hat einen unregelmäßigen inneren Hohlraum; Unterstützt die Antenne das individuelle Zuschneiden für solche Formen?

A: Unterstützt individuelles Schneiden. Der Kunde stellt 3D-Zeichnungen des Gehäuses zur Verfügung, und wir bewerten den verfügbaren Platz, um einen Formentwurf vorzuschlagen, das Prototyping abzuschließen und reale Tests zur vollständigen Passform des Geräts durchzuführen.

F3: Gibt es außer der Verwendung einer selbstklebenden Rückseite noch andere Möglichkeiten, eine FPC-Antenne zu befestigen?

A: Für die Massenproduktion von am Körper getragenen Kameras mit kompakten Gehäusen ist die industrielle Verklebung die gängige Methode. ZIF-Anschlüsse nehmen viel Platz ein und werden selten verwendet; Das Festklemmen von Schrauben über dem Bereich des Antennenleiters ist strengstens untersagt, da dies die Antenne beschädigen und bei Stößen zum Ausfall führen kann.

F4: Ist ein schlechtes 4G/5G-Signal bei einer am Körper getragenen Kamera immer auf Probleme mit der Antennenqualität zurückzuführen?

A: Nicht unbedingt. Die meisten Signalprobleme sind auf unzureichenden Abstand, die Nähe der Antennen zu metallischen Störquellen, lose Anschlüsse oder mangelnde Simulation des menschlichen Körpers zurückzuführen. Ingenieure können die Betriebsbedingungen reproduzieren, um die Grundursache des Problems genau zu identifizieren.

F5: Wird Werksaudit unterstützt? Können Qualifikationsunterlagen an Dritte weitergegeben werden?

A: Werksaudits vor Ort werden nach Vereinbarung unterstützt. Elektronische Versionen von ISO-, RoHS-, CE-, FCC- und Chargenprüfberichten sind verfügbar; Für polizeiliche Ausschreibungen können gestempelte Papierkopien bereitgestellt werden.
