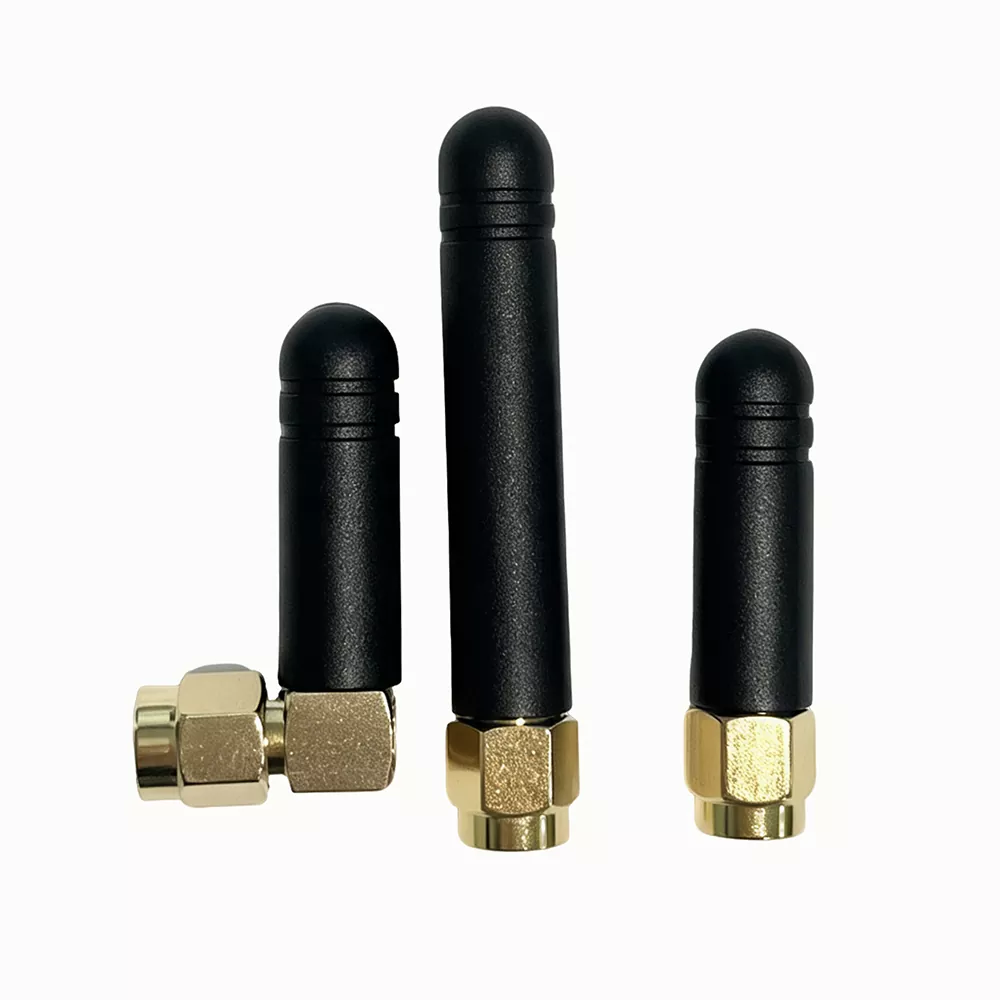

Lora-Antenne

Die LoRa-Antenne ist eine industrielle IoT-HF-Außenstabantenne mit 433 MHz und 868–920 MHz, die für die Spread-Spectrum-Kommunikation über große Entfernungen entwickelt wurde.

Diese von Qianmu Communication entwickelte Antenne verfügt über eine geteilte externe Stabstruktur, die flexibel an Gerätegehäusen, Masten und Boxen installiert werden kann und so Signalabschirmungsverluste durch Metallgehäuse, Wände und Mainboards reduziert.

Es verwendet einen einteilig geformten Oszillator aus reinem Kupfer und ein wetterbeständiges PVC-Gehäuse und deckt das 433-MHz-Low-Band und das globale 868–920-MHz-ISM-Band genau ab.

Mit stabiler Batch-Leistung eignet sich die LoRa-Antenne für IoT-Netzwerkprojekte mit geringem Stromverbrauch über große Entfernungen.

Funktionsprinzip

Die LoRa-Antenne von Qianmu Communication mit 433/868–920 MHz verwendet ein segmentiertes Resonanzoszillatordesign in Kombination mit omnidirektionaler HF-Strahlung, um Signalübertragung und -empfang über große Entfernungen zu ermöglichen.

Die interne Struktur umfasst einen HF-Anschluss, einen Impedanzanpassungsoszillator, eine Isolationsabschirmungsschicht und ein wasserdichtes Schutzgehäuse. Alle Leistungsparameter werden vom firmeneigenen HF-Labor mit einem Vektornetzwerkanalysator getestet.

1. Segmentiertes Dualband-Resonanzdesign

Die Antenne integriert zwei unabhängig angepasste Oszillatoren für das 433-MHz-Niederfrequenzband und das 868-920-MHz-ISM-Band. Das gemessene VSWR im gesamten Band beträgt ≤1,3, was eine stabile Resonanz über beide Frequenzbereiche gewährleistet.

Eine Antenne unterstützt zwei gängige LoRa-Kommunikationsbänder, ohne dass eine separate Bestandsaufnahme erforderlich ist.

2. 360° omnidirektionales Strahlungsdesign

Die symmetrische stabförmige Oszillatorstruktur sorgt für eine gleichmäßige horizontale Abstrahlung mit Schwankungen von ≤1 dB und reduziert tote Signalflecken.

Bei gleicher Sendeleistung ist die gemessene Übertragungsentfernung in einem offenen Bereich 2,8-mal länger als die einer im Gerät integrierten Antenne und unterstützt so die multidirektionale Gerätevernetzung ohne Signalungleichgewicht.

3. Metallabschirmung und Anti-Interferenz-Struktur

Im Antennenfuß sind Abschirmringe aus Kupfer integriert, um elektromagnetische Störungen durch Gateway-Mainboards, Industriemotoren und Stromversorgungskabel zu reduzieren.

In stark gestörten Umgebungen wie Fabriken und Umspannwerken wird der gemessene Datenpaketverlust um 65 % reduziert, was eine stabile IoT-Datenübertragung gewährleistet.

4. Wetterbeständige Struktur für den Außenbereich

Die Antenne verfügt über ein verdicktes, wasserdichtes PVC-Gehäuse mit versiegelten Gummidichtungen. Es hat 72-stündige zyklische Alterungstests und Regenwasserbeständigkeitstests von -40 °C bis +70 °C bestanden.

Der Oszillator bleibt vor Oxidation geschützt, mit einer Frequenzabweichung von ≤ ±2 MHz, wodurch eine stabile Leistung im Freien gewährleistet wird.

5. 50 Ω Standard-Impedanzanpassung

Die Antenne nutzt eine präzise werkseitige Impedanzanpassung und unterstützt Standard-HF-Schnittstellen für LoRa-Geräte.

Es reduziert die durch Impedanzfehlanpassung verursachte Signalreflexion, verringert die Übertragungsleistung des Geräts um 12 % und verlängert die Batterielebensdauer des Terminals.

Kompatibel mit unterstützenden Geräten

Diese LoRa-Antenne verfügt über eine starke HF-Kompatibilität und kann ohne Adapterzubehör direkt an die überwiegende Mehrheit der IoT-Kommunikationsterminals mit geringem Stromverbrauch angeschlossen werden

1. LoRa-Kommunikationshost: 433-MHz-LoRa-Gateway, 868/915-MHz-Industrie-LoRa-Konzentrator, LoRa-Erfassungsbasisstation für den Außenbereich, drahtloses Datenübertragungsradio

2. Smart-Sensing-Terminals: Bodentemperatur- und Feuchtigkeitssensor, Sonde zur Überwachung der Wasserqualität, Gas-/Feuerrauchmelder, Drucksammler für den Flüssigkeitsstand

3. Industrielle Internet-of-Things-Geräte (IoT): Datenerfassungsterminal für die Werkstatt, drahtloses Kanban in der Produktionslinie, Tag-Host für Warenstandorte im Lager

4. Smart-City-Zubehör: Straßenlaternen-Einzellampensteuerung, Parkmagnetdetektor, Kanaldeckel-Statusmonitor, Sicherheitsalarm-Host für den Außenbereich

5. HF-Zubehörkomponenten: HF-Zuführungen, Signalleistungsteiler, HF-Relais-Verstärkungsmodule

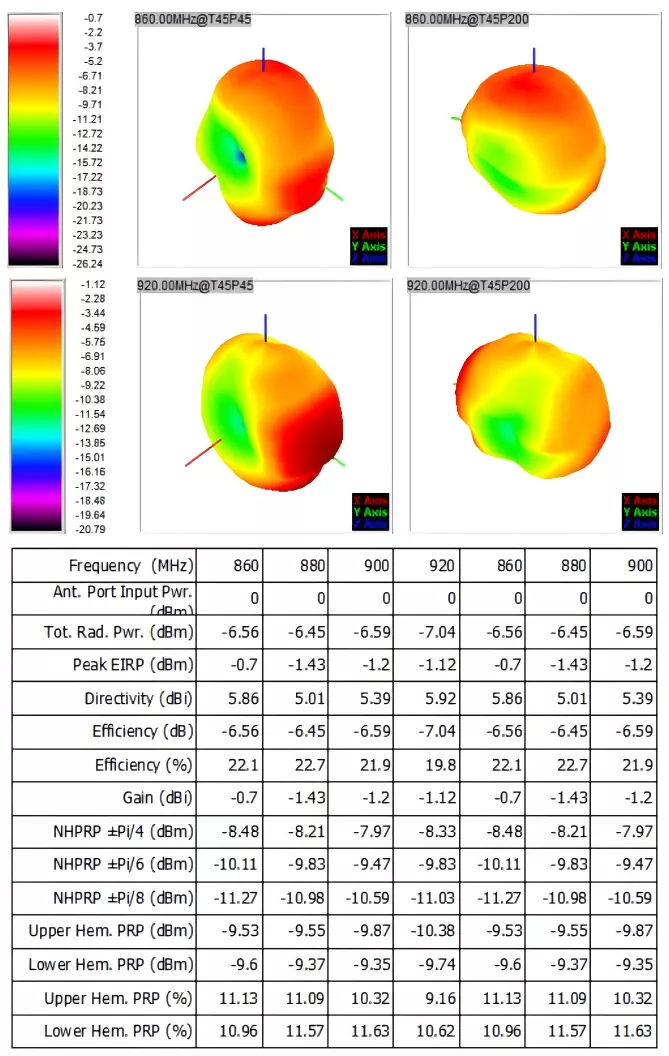

Standardisierte technische Spezifikationen

Alle Parameter sind das Ergebnis interner HF-Absorptionskammertests. Jeder Charge von LoRa-Antennen liegt ein Papierwerkstestblatt bei, das für die Projektabnahme, die Ausfuhrzollanmeldung und die Qualifikationsüberprüfung der Partei A verwendet werden kann:

Einkaufsführer

Viele IoT-Einkäufer und F&E-Ingenieure wählen Modelle hauptsächlich auf der Grundlage des Preises aus, was zu einer unzureichenden Übertragungsentfernung, Schäden im Freien, Nacharbeiten am Projekt und späteren höheren Kosten führen kann.

Beim Kauf der Qianmu Communication LoRa-Antenne kann das Modell anhand von vier Schlüsselfaktoren ausgewählt werden:

1. Wählen Sie Je nach Frequenzbandanforderungen

Für europäische Exporte und inländische kommunale Projekte wird das 868-MHz-Band bevorzugt. Das 433-MHz-Band eignet sich für häusliche landwirtschaftliche Anwendungen und industrielle 433-MHz-Sensorgeräte.

Wählen Sie für Multiband-Hybrid-Netzwerkprojekte 433/868–920 MHz Dualband-LoRa-Außenantennen, um verschiedene Geräte mit einer Antenne zu unterstützen.

2. Wählen Sie Je nach Betriebsumgebung

Für trockene Innenräume und Büros können je nach Einsatzbedingungen Standardmodelle ausgewählt werden.

Wählen Sie für Ackerland im Freien, kommunale Straßenlaternen und Küstenumgebungen mit hoher Luftfeuchtigkeit oder hohem Salzgehalt die wasserdichten und wetterbeständigen IP65-Modelle, um das Eindringen von Wasser und Ausfälle zu verhindern.

Bestätigen Sie für Regionen mit Minustemperaturen in nördlichen Gebieten, dass das Produkt den Betrieb bei niedrigen Temperaturen von ≥ -40 °C unterstützt.

3. Wählen Sie „Entsprechend den Anforderungen an die Übertragungsentfernung“.

Für Innengeräte mit kurzer Distanz können Antennen mit geringer Verstärkung ausgewählt werden.

Für Outdoor-Überwachungsanwendungen in landwirtschaftlichen Flächen und Parks, die sich über mehrere Kilometer erstrecken, sollten Dualband-Antennen mit hoher Verstärkung verwendet werden, um die Gateway-Investitionen zu reduzieren.

4. Wählen Sie „Nach Projektanforderungen“ aus

Für Labortests und kurzfristige Projekte können kleine Mengen an Standardmodellen erworben werden.

Für langfristige Großprojekte wie Smart Cities und Smart Agriculture kann eine Massenanpassung mit Siebdruck-Logos und speziellen Schnittstellen gewählt werden, um ein einheitliches Erscheinungsbild der Geräte beizubehalten und die langfristigen Betriebs- und Wartungskosten zu senken.

FAQ

F1: Unterstützt diese externe LoRa-Antenne gleichzeitig die Frequenzbänder 433 MHz und 915 MHz?

A1: Die externe LoRa-Antenne von Qianmu Communication deckt den gesamten Bereich von 430–440 MHz, 860–930 MHz ab und ist perfekt kompatibel mit den gängigen ISM-Bändern 433 MHz, 868 MHz und 915 MHz. Eine einzelne Antenne kann an LoRa-Geräte in verschiedenen Regionen angepasst werden.

F2: Können die Antennenschnittstelle, das Gehäuse-LOGO und die Exportverpackung angepasst werden?

A2: Vollständig anpassbar. Als Quellfabrik können wir bei Bedarf verschiedene Arten von HF-Schnittstellen wie SMA/BNC/N/IPEX ersetzen, den Siebdruck des Logos der Kundenmarke auf dem Gehäuse unterstützen, eine kundenspezifische neutrale englische Exportfarbbox erstellen und die Mindestbestellmenge für OEM/ODM-Sonderbestellungen flexibel aushandeln.

F3: Wie können wir die tatsächliche Übertragungsentfernung der externen LoRa-Antenne bestätigen? Können wir die Messdaten zur Verfügung stellen?

A3: Ja. Jeder Charge externer LoRa-Antennen liegt ein Prüfbericht für die schalltote Hochfrequenzkammer bei.
