Die integrierte flexible NFC-Antenne (NFC Flexible Printed Circuit Antenna) ist eine Art NFC-Antenne, die auf einem flexiblen Leiterplattensubstrat (FPC) hergestellt und für den Betrieb im 13,56-MHz-Frequenzband ausgelegt ist. Es verwendet Elektrolytkupfer als leitfähiges Spulenmaterial und nutzt einen Präzisionsätzprozess, um individuelle Spulenmuster mit spezifischen Windungen und geometrischen Strukturen zu bilden. In Kombination mit einer Ferrit-Magnetfolie als Isolationsschicht kann diese flexible Antenne mithilfe von 3M-Klebe- oder Peel-Off-Montagelösungen problemlos in elektronische Geräte integriert werden.

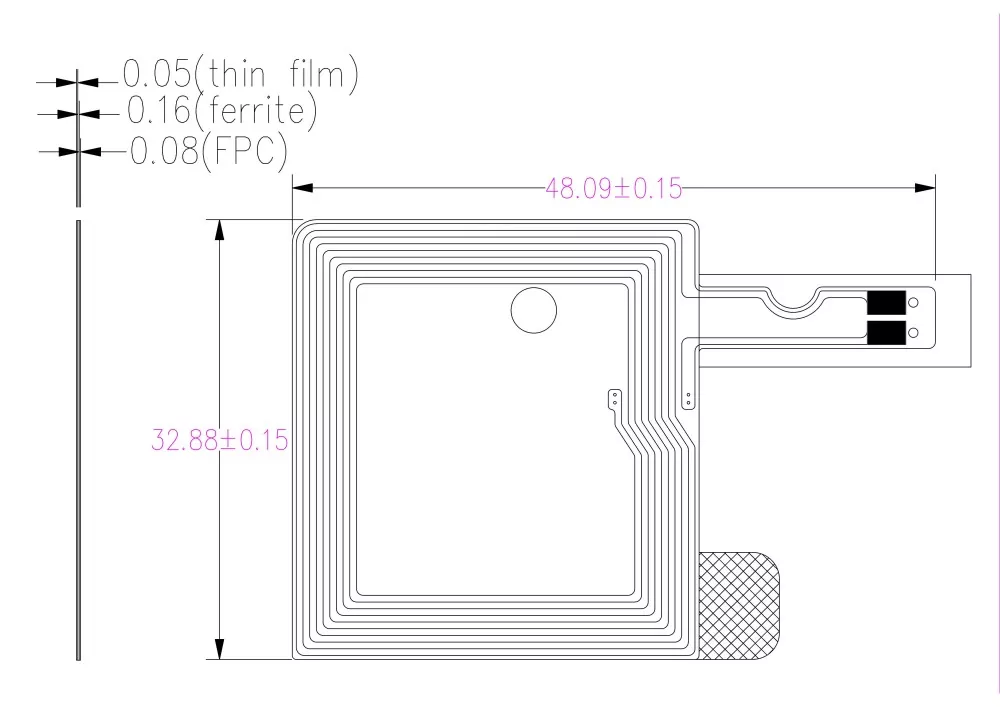

Kernkomponenten:
- FPC-Substrat:Ein flexibles Leiterplattenmaterial, das leichte und biegsame Eigenschaften mit einer Dicke von 0,14–0,27 mm bietet.
- Kupferspule:Die durch elektrolytisches Kupferätzen hergestellte Spulenstruktur bestimmt die Antenneninduktivität und die Resonanzfrequenzleistung.
- Ferritschicht:Ein magnetisches Material mit hoher Permeabilität, das Metallinterferenzen reduziert, die Magnetfeldisolierung verbessert und die Richtungsgenauigkeit der Signalübertragung verbessert.
- Klebeschicht:Verwendet originale 3M-Klebematerialien und bietet zuverlässige Klebefestigkeit und ausgezeichnete Hochtemperaturbeständigkeit.
- Verbindungsmethoden:Unterstützt verschiedene Anschlussmöglichkeiten, darunter IPEX-Terminals, Lötköpfe, Federkontakte und andere kundenspezifische Schnittstellen.

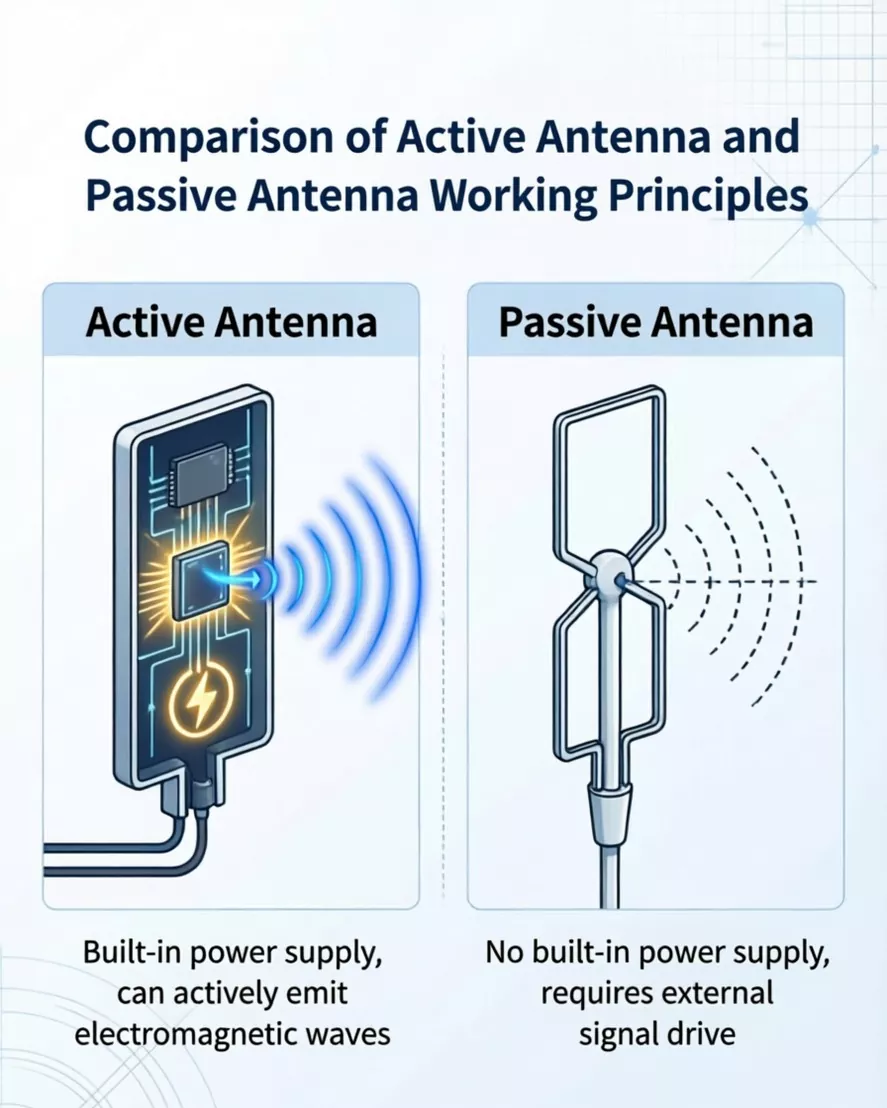

Eine aktive NFC-Antenne bezieht sich auf ein Antennensystem, das auf der Grundlage einer herkömmlichen NFC-Antenne ein aktives kontaktloses Frontend oder eine Signalverstärkungs-/Antriebsschaltung integriert.
|
Vergleichsdimension |
Passive NFC-Antenne |
Aktive NFC-Antenne |
|
Stromversorgung |
Verlässt sich bei der Stromversorgung auf die Magnetfeldinduktion des Lese-/Schreibgeräts, sodass keine externe Stromquelle erforderlich ist. |
Verfügt über eine integrierte unabhängige Stromquelle (batteriebetrieben/gerätebetrieben) |
|
Signalgesteuerter Modus |
Passive Reaktion, nur in der Lage, Signale zu empfangen und rückzumodulieren, nachdem das Magnetfeld des Lesegeräts erfasst wurde. |
Aktiv angetrieben, in der Lage, autonom ein stabiles HF-Feld zu erzeugen. |
|
HF-Ausgangsleistung |
Die Ausgangsleistung wird durch die magnetische Feldstärke des Lesegeräts begrenzt und ist fest und relativ niedrig. |
Die eingebaute Verstärkerschaltung ermöglicht eine aktive Verstärkungsanpassung und die Ausgangsleistung kann je nach Bedarf angepasst werden, mit einer noch höheren Obergrenze. |
|
Effektiver Leseabstand |
Der standardmäßige effektive Abstand beträgt ≤10 cm; Nach einer Metallbehinderung verringert sich der Abstand erheblich. |
Durch die Leistungsverstärkung kann die Lesereichweite erheblich erweitert werden – um das Zwei- bis Dreifache einer passiven Antenne unter gleichen Umgebungsbedingungen. |
|

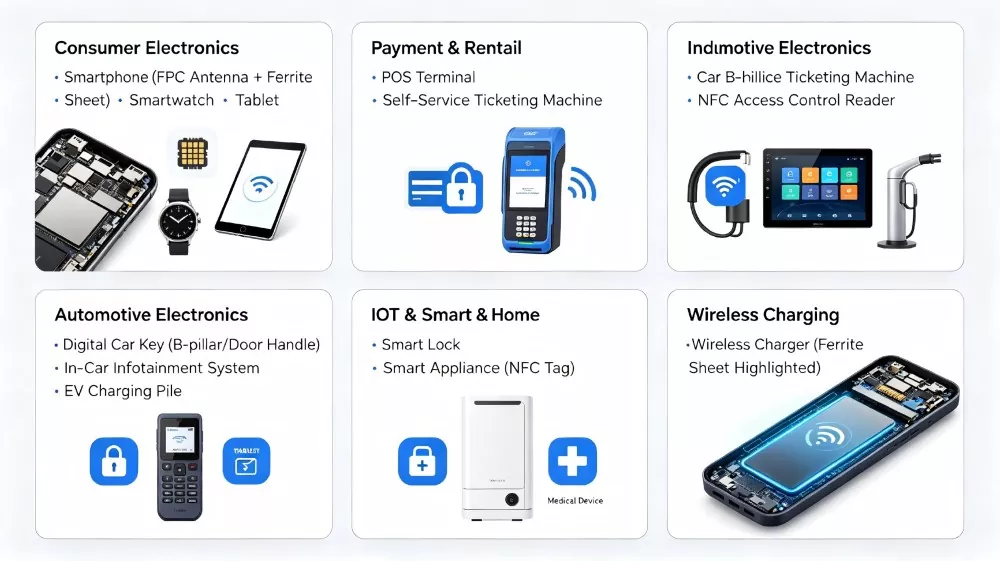

Typische Kernanwendungen |
Standard-NFC-Tags, Zugangskontroll-IC-Karten, NFC-Kartenemulation für Mobiltelefone, kostengünstige passive Identifikationsszenarien |
Handheld-POS-Zahlungsterminals, RFID-Lesegeräte für raue Industrieumgebungen, intelligente Türschlösser mit Metallgehäuse und NFC-Identifikationsgeräte im Fahrzeug. |
1. Ultradünnes, flexibles Design – Dicke nur 0,14–0,27 mm, perfekt geeignet für ultradünne Geräte und flexible Installationsanforderungen.
2. Ferrit-Isolationsschicht – Standardferrit im Lieferumfang enthalten, schützt effektiv vor Störungen aus metallischen Umgebungen.

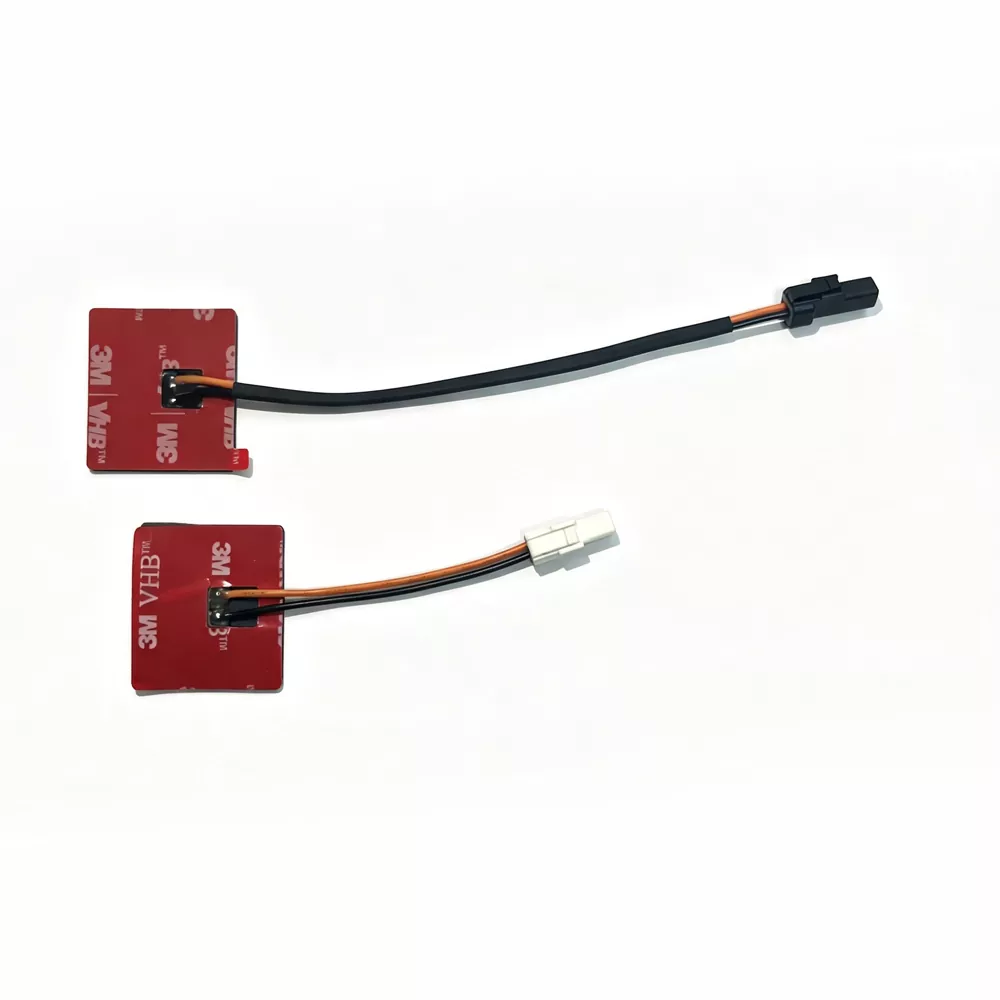

3. Mehrere Installationsmethoden – unterstützt verschiedene Optionen, einschließlich 3M-Kleberücken (ablösbarer Kleber), IPEX-Klemmen und Löten.
4. Betrieb bei weitem Temperaturbereich – Betriebstemperaturbereich: -40℃ bis +85℃
5. Vollständig konform mit Standards – erfüllt RoHS-Umweltstandards
6. Maßgeschneiderte Services – Vollständig anpassbare Unterstützung für Abmessungen, Formen, Spulenwindungen, Induktivitätswerte und mehr.
7. Schnelle Lieferung – Schnelle Musterproduktion und effiziente Massenproduktionslieferung.
8. Professionelle Simulationsunterstützung – Bereitstellung elektromagnetischer Simulationen und Empfehlungen zur Optimierung der gesamten Maschine.
Die Leistung einer NFC-Antenne hängt nicht nur von ihren grundlegenden elektrischen Spezifikationen ab, sondern auch von der gesamten elektromagnetischen Umgebung, die durch die endgültige Gerätestruktur geschaffen wird. Faktoren wie Materialauswahl, internes Layout und umgebende Komponenten können die Antenneneffizienz und Kommunikationsstabilität erheblich beeinflussen.
Wenn eine Antenne in der Nähe von Metallkomponenten wie Batterien, Abschirmabdeckungen oder mechanischen Rahmen installiert wird, können die induzierten Wirbelströme die elektromagnetischen Eigenschaften verändern und die Resonanzfrequenz verschieben. Ohne ordnungsgemäße Ferritisolierung kann dieser Verstimmungseffekt zu Resonanzabweichungen, einer geringeren Kopplungsleistung und einer verringerten Kommunikationszuverlässigkeit führen.
Die Ferrit-Magnetschicht bietet mehr als nur Schutz vor Störungen. Es fungiert auch als magnetische Flussleitschicht, indem es das Magnetfeld auf die nichtmetallische Seite der Antenne richtet. Dies trägt dazu bei, die Kopplungseffizienz zu verbessern, die Signalübertragung zu optimieren und Energieverluste bei Anwendungen zu minimieren, bei denen sich Metallkomponenten in der Nähe befinden.
NFC-Systeme, die mit 13,56 MHz arbeiten, erfordern aufgrund ihrer Empfindlichkeit gegenüber Änderungen im Gehäusedesign, der Klebstoffdicke und der Spulenverformung eine präzise Impedanzanpassung. Kleine Abweichungen in der mechanischen Struktur können den Resonanzpunkt und die Q-Faktor-Leistung beeinflussen und eine Abstimmung auf Systemebene nach der Antennenintegration erforderlich machen.
Die Antennenleistung wird auch durch die dielektrischen Eigenschaften der umgebenden Materialien beeinflusst, einschließlich Kunststoffgehäusen, Glasabdeckungen und PCB-Aufbaustrukturen. Materialien mit höheren Dielektrizitätskonstanten können zusätzliche parasitäre Kapazitäten einführen, was zu einer geringeren Bandbreite und einem geringeren Kommunikationsspielraum führt.
Bei aktiven NFC-Antennenkonfigurationen beeinflusst die Treiberschaltung direkt die Verteilung und Stärke des elektromagnetischen Feldes. Dieser Ansatz kann zwar die Kommunikationsentfernung vergrößern, erhöht aber auch die Empfindlichkeit gegenüber Laständerungen und erfordert eine genauere Kontrolle der Erdung, Abschirmung und des gesamten Systemdesigns.
|
Aktive NFC-Flexplatine mit Ferritantenne – Produktparameterblatt |
|
|
Parameter |
Spezifikationen |
|
Betriebsfrequenz |
13,56 MHz ±7 kHz |
|
Antennengewinn |
2-3 dBi |
|
Spannungs-Stehwellenverhältnis (VSWR) |
≤1,5 - ≤2,0 |
|
Impedanz |
50Omega |
|
Leistung |
2-10W |
|
Polarisationsmodus |
Vertikale Polarisation |
|
Antennentyp |
Flexible FPC-Spule + Ferrit-Magnetfolie |
|
Dicke |
0,14 mm – 0,27 mm |
|
Betriebstemperatur |
-40℃ ~ +85℃ |
|
Installationsmethode |
3M-Rückseitenklebemontage / IPEX-Anschluss / Löten |
|
Umweltzertifizierung |
RoHS-konform |
|
Vergleichsdimension |
Tausend-Augen-Kommunikation |
Andere Heimantennen |
|
Mindestdicke |
0,20 mm |
0,25 mm |
|
Ferrit-Standardkonfiguration |
✅ Serienmäßige Ausstattung |
Optional |
|
Klebetyp |
3M Original-Werkskleber |
Gewöhnlicher im Inland hergestellter Kleber |
|
Stehwellenverhältnis |
≤1,5 |
≤2,0 |
|
Musterlieferzeit |
10 Himmel |
15 Himmel |
|
RoHS |
✅ Vollständige Serie |
Einige Modelle |
|
Aktive Lösung |
✅ Unterstützt |
Nicht unterstützt |
|
Wir folgen einem Hersteller-Direktvertriebsmodell und eliminieren jegliche Zwischenaufschläge. Alle Produktionsschritte werden in unserer eigenen Fabrik durchgeführt, wodurch eine vollständige Qualitätskontrolle während des gesamten Prozesses gewährleistet ist. Als tief in China verwurzelter Zulieferer haben wir zahlreiche namhafte Marken unterstützend unterstützt. |
||

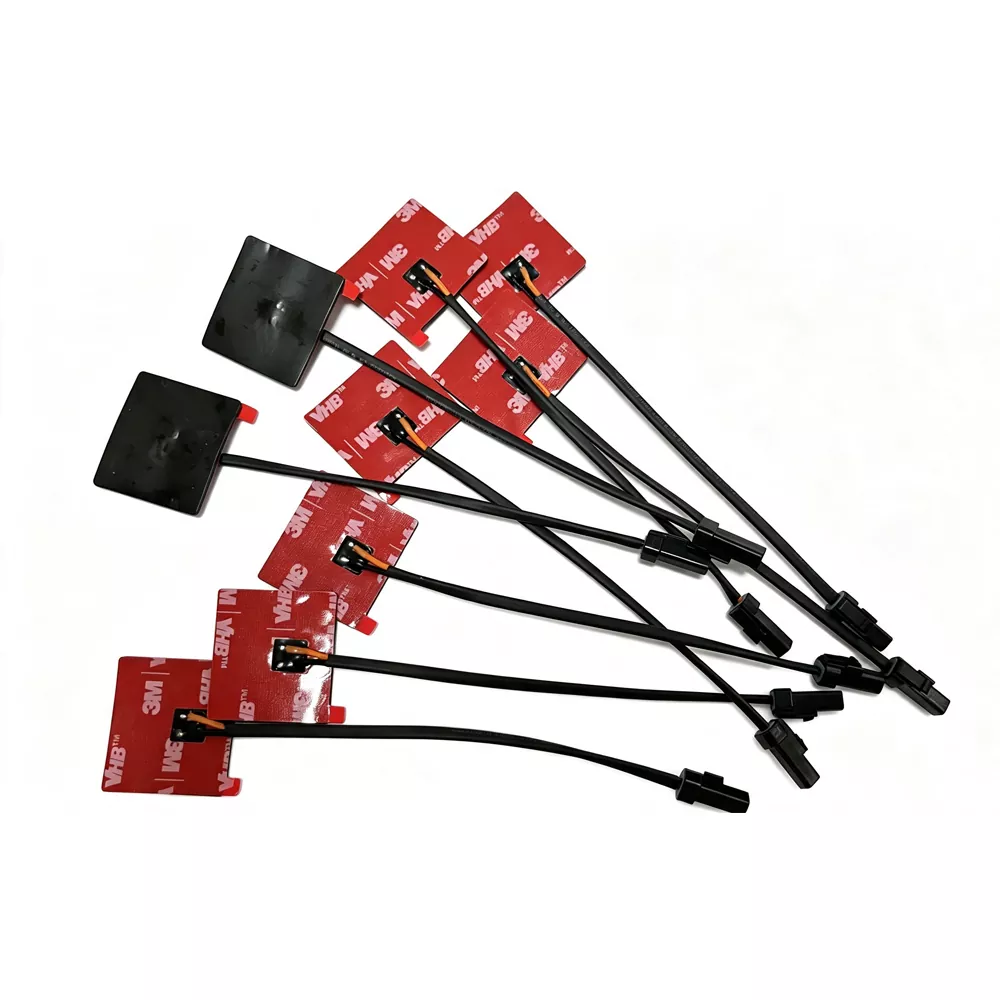

Installation mit selbstklebender Rückseite (flexible FPC-Antenne)
Dies ist die am häufigsten verwendete Methode zur Installation einer NFC-Antenne:
Installationsschritte:
1. Reinigen Sie die Oberfläche – Reinigen Sie den Installationsbereich (die Innenfläche des Gerätegehäuses oder die Batterieoberfläche) mit einem Alkoholtupfer und stellen Sie sicher, dass er frei von Öl und Staub ist.
2. Ziehen Sie die Schutzfolie ab – entfernen Sie vorsichtig die 3M-Klebeschutzfolie von der Rückseite der Antenne.
3. Ausrichtung und Positionierung – Richten Sie die Antenne am vorgesehenen Installationsort aus und stellen Sie sicher, dass der Spulenbereich frei ist.
4. Drücken Sie fest und gleichmäßig – von der Mitte zu den Rändern, um Luftblasen zu entfernen.
5. Aushärten und Warten – 24 Stunden stehen lassen, um eine optimale Klebefestigkeit zu erreichen.
|
Notizen |
Beschreibung |
|
Isolierung der Metallumgebung |
Wenn in der Nähe der Antenne metallische Bauteile vorhanden sind, sollte zur elektromagnetischen Isolierung eine Ferritschicht verwendet werden. |
|
Biegebegrenzung |
FPC-Antennen können gebogen werden, sollten aber nicht gefaltet werden; Der empfohlene Mindestbiegeradius ist größer als 5 mm. |
|
Elektrostatischer Schutz |
Bei der Handhabung und Montage sollte ein antistatisches Armband verwendet werden. |
|
Wärmekontrolle |
Beim Löten müssen Temperatur und Einwirkzeit kontrolliert werden, um thermische Schäden zu vermeiden. |

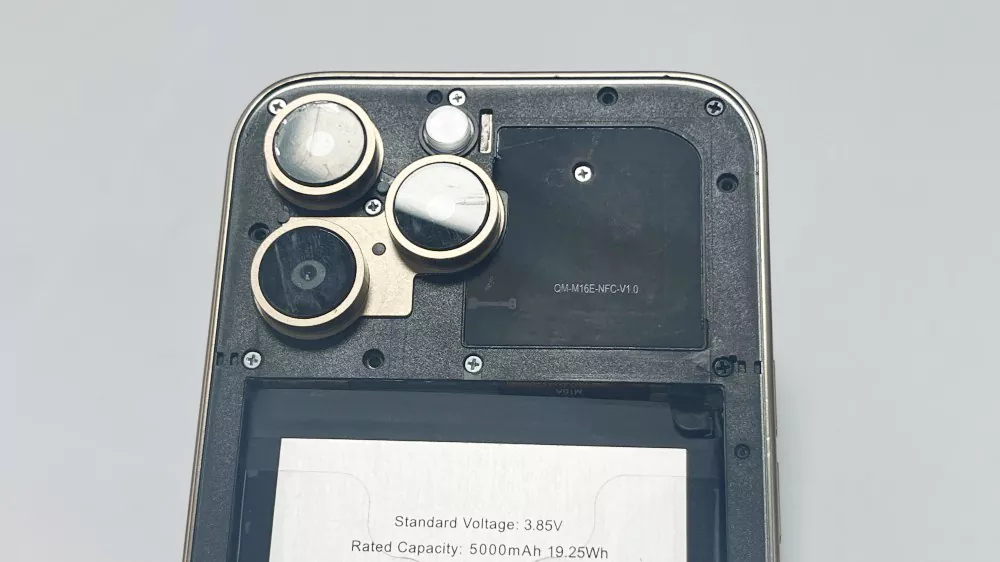

„Die in NFC integrierte Soft-Antenne von Qianmu Communications hat in unserem neuen Smartphone-Modell eine stabile Leistung gezeigt und eine Lesereichweite von 85 mm erreicht. Die Ferritschicht schützt effektiv vor Batteriestörungen und die Qualitätskonstanz über die gesamte Massenproduktion hinweg ist ausgezeichnet.“ - Markenhersteller, Shenzhen Junge Technology Co., Ltd.
„Die in POS-Terminals verwendeten aktiven NFC-Antennen erfordern eine hohe Zuverlässigkeit und starke HF-Felder. Die Produkte von Qianmu Communication haben unsere strengen EMVCo-Tests bestanden und wir haben bereits über 300.000 Einheiten gekauft.“ – Guangzhou ZhonghaidaSatellite Navigation Technology Co., Ltd. Hersteller von Zahlungsterminals
A: NFC arbeitet im international standardisierten Frequenzband 13,56 MHz ±7 kHz, das häufig in Nahfeldkommunikationssystemen für die drahtlose Datenübertragung über kurze Entfernungen verwendet wird.
A: Die Kommunikationsreichweite ist im Allgemeinen auf wenige Zentimeter begrenzt, typischerweise etwa 5–8 cm, abhängig vom Antennendesign, der Gerätestruktur und den Installationsbedingungen.
A: Wenn die Antenne auf der Oberfläche einer Batterie, in der Nähe eines Metallgehäuses oder in einer Umgebung mit Metallkomponenten installiert werden muss, muss unbedingt eine Antenne mit Ferritschicht verwendet werden. Die Ferritschicht kann durch Metall verursachte umgekehrte Wirbelstromstörungen wirksam isolieren.
A: Die eingebaute passive Antenne ist eine passive Komponente, deren Betrieb auf der Magnetfeldinduktion des Lese-/Schreibgeräts beruht, wodurch sie für Standard-NFC-Anwendungen geeignet ist. Die aktive Antenne integriert Signalverstärkungs- und Treiberschaltkreise und ermöglicht so die aktive Erzeugung eines stärkeren HF-Felds. Damit eignet sie sich ideal für Szenarien wie Zahlungsterminals, die ein robusteres Signal erfordern.

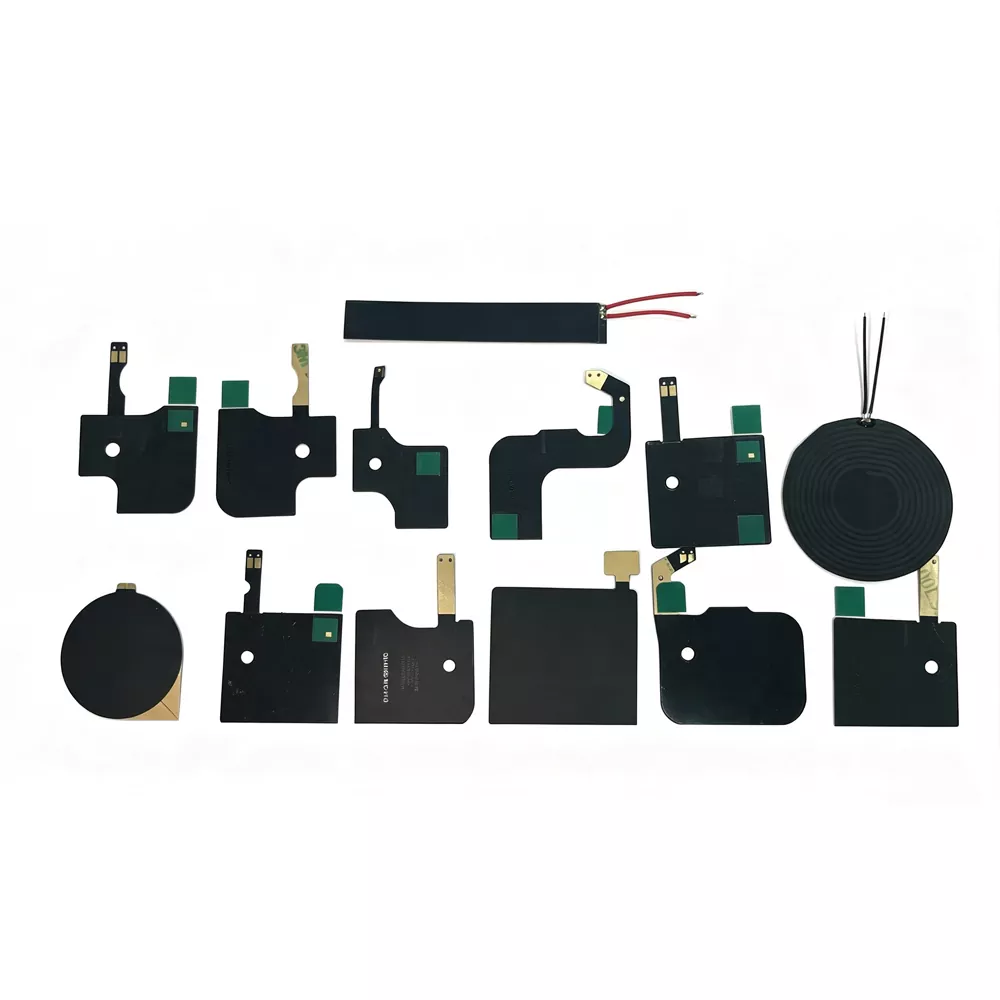

A: Ja, Qianmu Communications unterstützt kundenspezifische Designs in allen Größen, einschließlich rechteckiger, kreisförmiger und unregelmäßiger Formen.
A: Typische Designs liegen je nach Abstimmungs- und Impedanzanpassungsanforderungen in einem Induktivitätsbereich von etwa 1–2 μH.
A: Es gibt drei Hauptinstallationsmethoden: ① 3M-Kleberücken (flexible FPC-Antenne – am häufigsten verwendet); ② IPEX-Anschluss (steckbar); ③ Lötinstallation.
A: Qianmu Communications ist ein Hersteller, der Forschung und Entwicklung, Produktion und Vertrieb integriert. Wir besitzen eine eigene Fabrik und verfügen über eine komplette Produktionslinie sowie ein robustes Qualitätskontrollsystem – weit davon entfernt, nur ein Handelsunternehmen zu sein.
